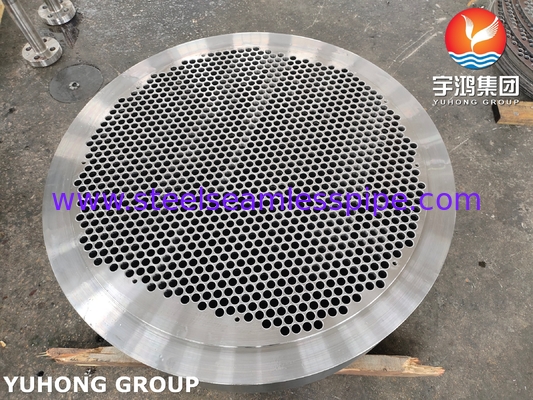

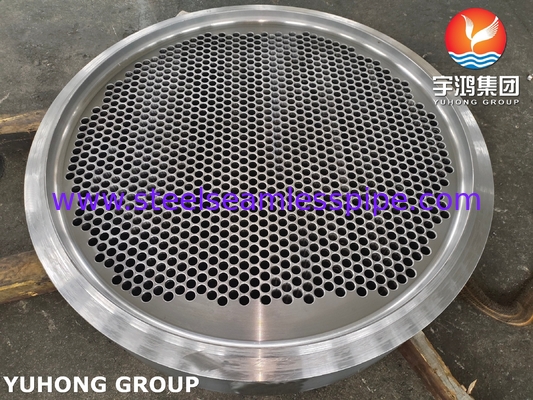

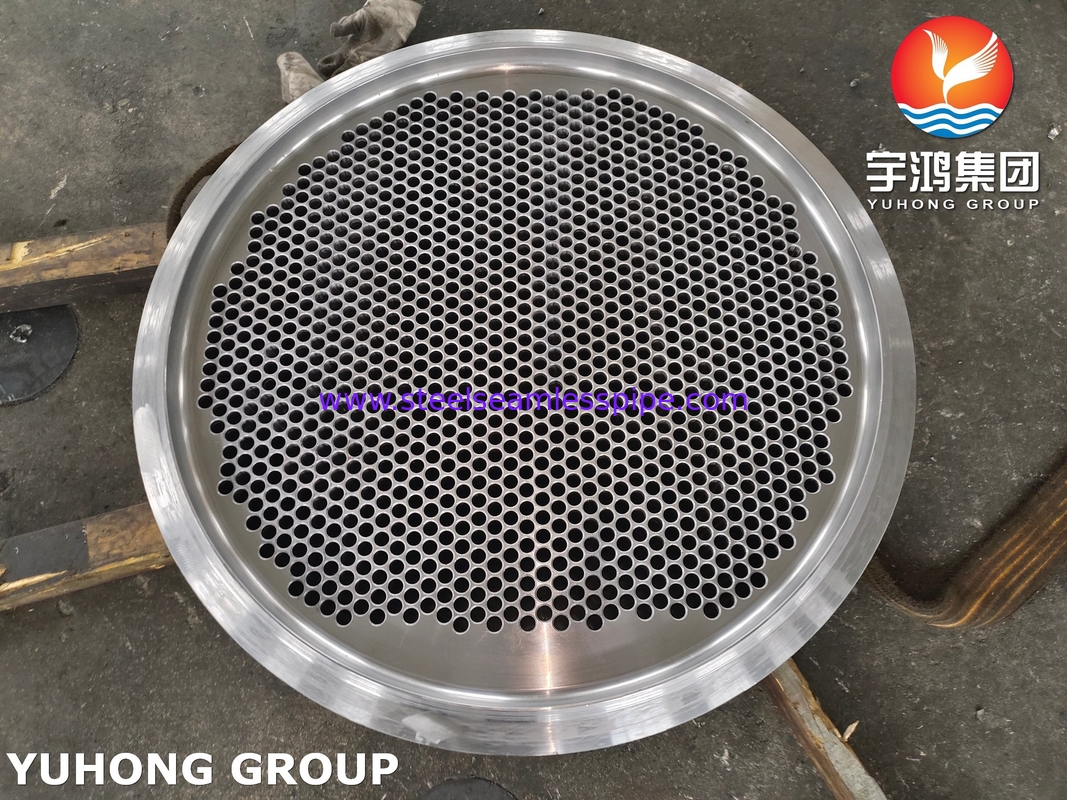

แผ่นท่อ ASME SA266 Gr.2N สำหรับเครื่องแลกเปลี่ยนความร้อน | สอดคล้องกับ ASME Sec VIII
ข้อกำหนด ASME SA266 Gr.2N คืออะไร?
ข้อกำหนด ASME SA-266 Gr.2N ครอบคลุมเหล็กกล้าคาร์บอนฟอร์จที่ใช้ในภาชนะรับความดันและเครื่องแลกเปลี่ยนความร้อน โดยเฉพาะอย่างยิ่งสำหรับแผ่นท่อ วัสดุนี้ใช้กันอย่างแพร่หลายในเครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ คอนเดนเซอร์ และหม้อไอน้ำ เนื่องจากมีคุณสมบัติทางกลที่ดี สามารถเชื่อมได้ และคุ้มค่า
การกำหนด "2N" บ่งชี้ว่าวัสดุถูกจัดหาในสภาพที่ผ่านการอบด้วยความร้อนแบบปกติ ซึ่งช่วยเพิ่มความแข็งแรงและความเหนียวเมื่อเทียบกับเกรดที่ไม่ผ่านการอบแบบปกติ
องค์ประกอบทางเคมี (ASME SA-266 Gr.2N)
|
ธาตุ
|
องค์ประกอบ (%)
|
|
คาร์บอน (C)
|
≤ 0.25
|
|
แมงกานีส (Mn)
|
0.60 – 1.35
|
|
ฟอสฟอรัส (P)
|
≤ 0.025
|
|
กำมะถัน (S)
|
≤ 0.025
|
|
ซิลิคอน (Si)
|
0.15 – 0.35
|
|
นิกเกิล (Ni)
|
≤ 0.40 (เป็นทางเลือกสำหรับความเหนียวที่อุณหภูมิต่ำ)
|
คุณสมบัติทางกล
|
คุณสมบัติ
|
ค่า
|
|
ความต้านทานแรงดึง
|
485 – 620 MPa (70 – 90 ksi)
|
|
ความแข็งแรงของจุดคราก (ขั้นต่ำ)
|
260 MPa (38 ksi)
|
|
การยืดตัว (ขั้นต่ำ)
|
21%
|
|
ความแข็ง (Brinell, สูงสุด)
|
187 HB
|
การอบด้วยความร้อน
อบปกติ (N) เพื่อปรับปรุงโครงสร้างเกรนและปรับปรุงคุณสมบัติทางกล
การอบด้วยความร้อนหลังการเชื่อม (PWHT) เป็นทางเลือกหากมีการเชื่อม
ทำไมต้องใช้ SA-266 Gr.2N สำหรับแผ่นท่อเครื่องแลกเปลี่ยนความร้อน?
ข้อดี
คุ้มค่า – ประหยัดกว่าสแตนเลสหรือแผ่นท่อโลหะผสมนิกเกิล
เชื่อมได้ดี – เข้ากันได้กับเทคนิคการเชื่อมทั่วไป (SMAW, GTAW, SAW)
สอดคล้องกับ ASME Code – เป็นไปตาม ASME Boiler and Pressure Vessel Code (BPVC), Section VIII สำหรับภาชนะรับความดัน
ทนทานต่อการกัดกร่อนปานกลาง – เหมาะสำหรับสภาพแวดล้อมที่ไม่รุนแรงเมื่อได้รับการดูแลอย่างเหมาะสม
ข้อจำกัด
ไม่เหมาะสำหรับงานที่มีฤทธิ์กัดกร่อนสูง – ต้องมีการหุ้มหรือเคลือบผิวหากสัมผัสกับสารที่มีฤทธิ์เป็นกรด/รุนแรง
การใช้งานที่อุณหภูมิสูงจำกัด – อุณหภูมิสูงสุดที่แนะนำ: ~400°C (750°F)
ความเสี่ยงจากการกัดกร่อนแบบกัลวานิก – หากจับคู่กับท่อสแตนเลสหรือโลหะผสมนิกเกิล (เช่น UNS N08810) อาจจำเป็นต้องแยกหรือป้องกันด้วยแคโทด
ข้อควรพิจารณาในการออกแบบและผลิตแผ่นท่อ
รหัสและมาตรฐานการออกแบบ
ASME BPVC Section VIII, Div. 1 หรือ 2 (UG-34 สำหรับหัวแบน/แผ่นท่อ)
TEMA (สมาคมผู้ผลิตเครื่องแลกเปลี่ยนแบบท่อ) สำหรับรูปแบบรูและค่าความคลาดเคลื่อน
วิธีการยึดท่อกับแผ่นท่อ
|
วิธีการ
|
คำอธิบาย
|
|
การขยายตัวทางกล
|
ท่อถูกรีดเข้าไปในรูเพื่อให้พอดี
|
|
การเชื่อมซีล
|
ป้องกันการรั่วไหลระหว่างท่อและแผ่นท่อ
|
|
การเชื่อมความแข็งแรง
|
ให้ความสมบูรณ์ของโครงสร้างภายใต้แรงดันสูง
|
|
การเชื่อมแบบระเบิด
|
ใช้สำหรับ แผ่นท่อหุ้ม (เหล็กกล้าคาร์บอน + ชั้นทนต่อการกัดกร่อน)
|
การตัดเฉือนและการควบคุมคุณภาพ
การเจาะที่แม่นยำ – เส้นผ่านศูนย์กลางของรู ระยะพิทช์ และการจัดตำแหน่งต้องเป็นไปตามมาตรฐาน TEMA
การทดสอบแบบไม่ทำลาย (NDT) – การทดสอบอัลตราโซนิก (UT), สีย้อมแทรกซึม (PT) หรือการถ่ายภาพรังสี (RT) สำหรับการตรวจสอบรอยเชื่อม
ผิวสำเร็จ – การตัดเฉือนที่เรียบช่วยลดความเสี่ยงของการกัดกร่อนของรอยแยก
การใช้งานทั่วไปของแผ่นท่อ SA-266 Gr.2N
น้ำมันและก๊าซ – เครื่องแลกเปลี่ยนความร้อนในโรงกลั่น
โรงไฟฟ้า – คอนเดนเซอร์และเครื่องทำความร้อนป้อนน้ำ
การแปรรูปทางเคมี – เครื่องแลกเปลี่ยนอุณหภูมิปานกลาง
ระบบ HVAC – การใช้งานทำความเย็นในอุตสาหกรรม
วัสดุทางเลือกสำหรับแผ่นท่อ
หาก SA-266 Gr.2N ไม่เหมาะสม ให้พิจารณา:
SA-266 Gr.3 (เหล็กกล้าคาร์บอนที่มีความแข็งแรงสูง)
SA-516 Gr.70 (เหล็กกล้าภาชนะรับความดัน)
สแตนเลส (SA-240 Type 304/316) – ทนทานต่อการกัดกร่อนได้ดีกว่า
แผ่นท่อหุ้ม (SA-263/SA-264) – เหล็กกล้าคาร์บอนพร้อมสแตนเลส/นิกเกิลทับซ้อน
แผ่นท่อ ASME SA-266 Gr.2N เป็นตัวเลือกที่เชื่อถือได้และประหยัดสำหรับเครื่องแลกเปลี่ยนความร้อนที่มีแรงดันและอุณหภูมิปานกลาง การเลือกวัสดุ การออกแบบ และการผลิตที่เหมาะสมช่วยให้มั่นใจได้ถึงประสิทธิภาพในระยะยาว
