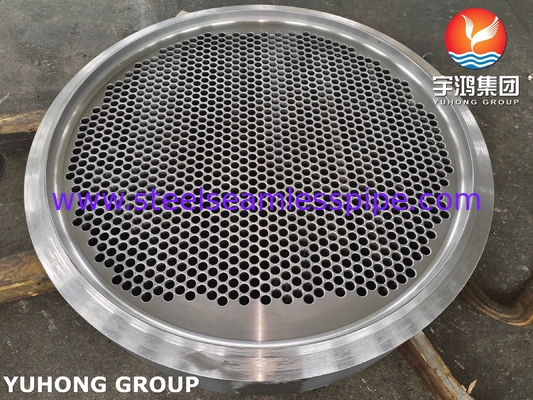

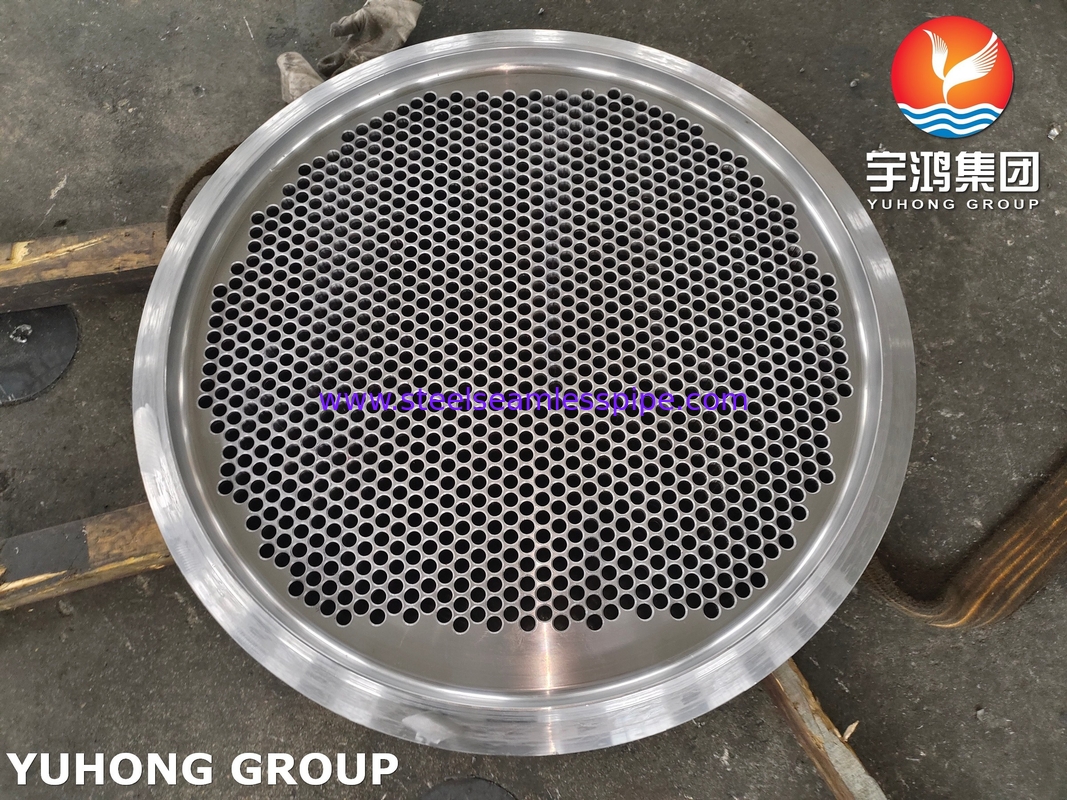

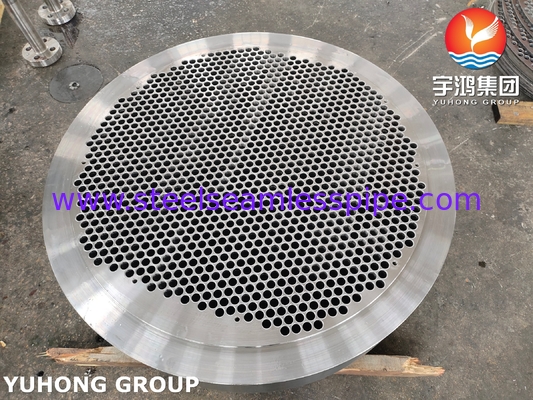

หนังสือท่อแลกเปลี่ยนความร้อน ASME SA266 Gr.2N ตาม ASME Sec VIII

หนังสือท่อแลกเปลี่ยนความร้อน ASME SA266 Gr.2N ตาม ASME Sec VIII

รายละเอียด ASME SA266 Gr.2N คืออะไร?

รายละเอียดของ ASME SA-266 Gr.2N ครอบคลุมเครื่องโกงเหล็กคาร์บอนที่ใช้ในภาชนะความดันและเครื่องแลกเปลี่ยนความร้อน โดยเฉพาะสําหรับแผ่นท่อวัสดุนี้ถูกใช้อย่างแพร่หลายในเครื่องแลกเปลี่ยนความร้อนเปลือกและท่อ, เครื่องปั่นและเครื่องปั่น เนื่องจากคุณสมบัติกลไกที่ดี, สามารถปั่นได้ และมีประสิทธิภาพต่อราคา

การตั้งชื่อ "2N" แสดงว่าวัสดุถูกจัดส่งในสภาพที่ได้รับการรักษาด้วยความร้อนแบบปกติ ซึ่งเพิ่มความแข็งแรงและความแข็งแรงของมันเมื่อเทียบกับเกรดที่ไม่ปกติ

องค์ประกอบทางเคมี (ASME SA-266 Gr.2N)

คุณสมบัติทางกล

การรักษาความร้อน

ปรับปรุง (N) เพื่อปรับปรุงโครงสร้างเมล็ดและปรับปรุงคุณสมบัติกล

การรักษาความร้อนหลังการผสม (PWHT) โดยเลือก หากมีการผสม

ทําไมต้องใช้ SA-266 Gr.2N สําหรับแผ่นท่อแลกเปลี่ยนความร้อน

ข้อดี

ราคาประสิทธิภาพ คุ้มค่ากว่าแผ่นท่อจากสแตนเลสหรือเหล็กเหล็กไนเคิล

ความสามารถในการปั่นได้ดี ✅ เหมาะสมกับเทคนิคปั่นทั่วไป (SMAW, GTAW, SAW)

ความสอดคล้องกับกฎหมาย ASME ️ ตอบสนองกฎหมาย ASME สําหรับหม้อและภาชนะความดัน (BPVC) ส่วนที่ VIII สําหรับภาชนะความดัน

ความต้านทานต่อการกัดกรองที่ปานกลาง เหมาะสําหรับสภาพแวดล้อมที่ไม่รุนแรงเมื่อรักษาอย่างถูกต้อง

จํากัด

ไม่เหมาะสําหรับการใช้งานที่เกิดจากการกัดกรองสูง ต้องการการเคลือบหรือเคลือบถ้าถูกเผชิญกับสื่อกรด/รุนแรง

การใช้ในอุณหภูมิสูงจํากัด อุณหภูมิที่แนะนําสูงสุด: ~ 400 °C (750 °F).

ความเสี่ยงของการกัดกรองไฟฟ้าไฟฟ้า หากจับคู่กับท่อเหล็กไร้ขัดหรือเหล็กเหล็กเหล็กไนเคิล (ตัวอย่างเช่น UNS N08810) อาจจําเป็นต้องแยกหรือป้องกัน cathodic

การพิจารณาการออกแบบและการผลิตใบท่อ

กฎหมายและมาตรฐานการออกแบบ

ASME BPVC Section VIII, Div. 1 หรือ 2 (UG-34 สําหรับหัว/แผ่นท่อเรียบ)

TEMA (Tubular Exchanger Manufacturers Association) สําหรับรูปแบบรูและความอดทน

วิธีการติดต่อท่อต่อแผ่นท่อ

การแปรรูปและการควบคุมคุณภาพ

การเจาะแม่นยํา ขนาดกว้างของหลุม ความสูงและการจัดท่าต้องตรงกับมาตรฐาน TEMA

การทดสอบที่ไม่ทําลายล้าง (NDT) การทดสอบ Ultrasonic (UT), Dye Penetrant (PT) หรือ Radiography (RT) สําหรับการตรวจสอบการผสม

ผิวเคลือบ ผิวเคลือบเรียบลื่นลดความเสี่ยงของการกัดกร่อน

การใช้งานทั่วไปของใบท่อ SA-266 Gr.2N

น้ํามันและก๊าซ อุปกรณ์แลกเปลี่ยนความร้อนในโรงชําระน้ํามัน

โรงไฟฟ้า หนาหนาและเครื่องทําความร้อนน้ํา

การแปรรูปสารเคมี หน่วยแลกเปลี่ยนอุณหภูมิปานกลาง

ระบบ HVAC การใช้งานในการเย็นอุตสาหกรรม

วัสดุสํารองสําหรับแผ่นท่อ

หาก SA-266 Gr.2N ไม่เหมาะสม พิจารณา:

SA-266 Gr.3 (เหล็กคาร์บอนความแข็งแรงสูงกว่า)

SA-516 Gr.70 (เหล็กลําความดัน)

สแตนเลส (SA-240 ประเภท 304/316)

ผนังท่อเคลือบ (SA-263/SA-264)

หนังท่อ ASME SA-266 Gr.2N เป็นทางเลือกที่น่าเชื่อถือและประหยัดสําหรับเครื่องแลกเปลี่ยนความร้อนความดันและอุณหภูมิที่ปานกลาง การเลือกวัสดุที่เหมาะสม การออกแบบและการผลิตให้ความสามารถในระยะยาว.
