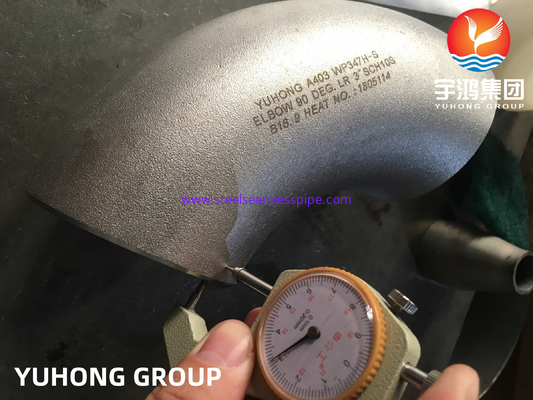

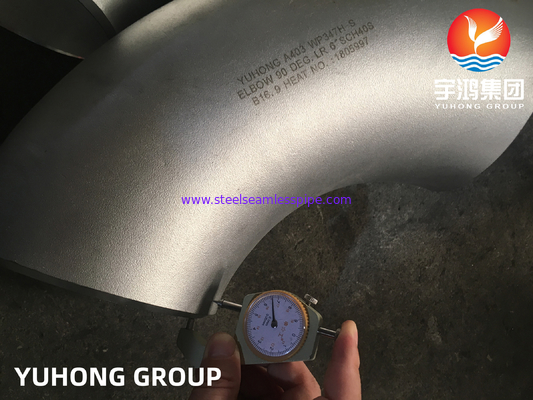

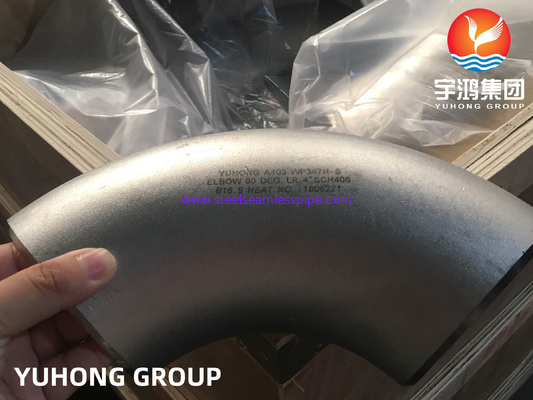

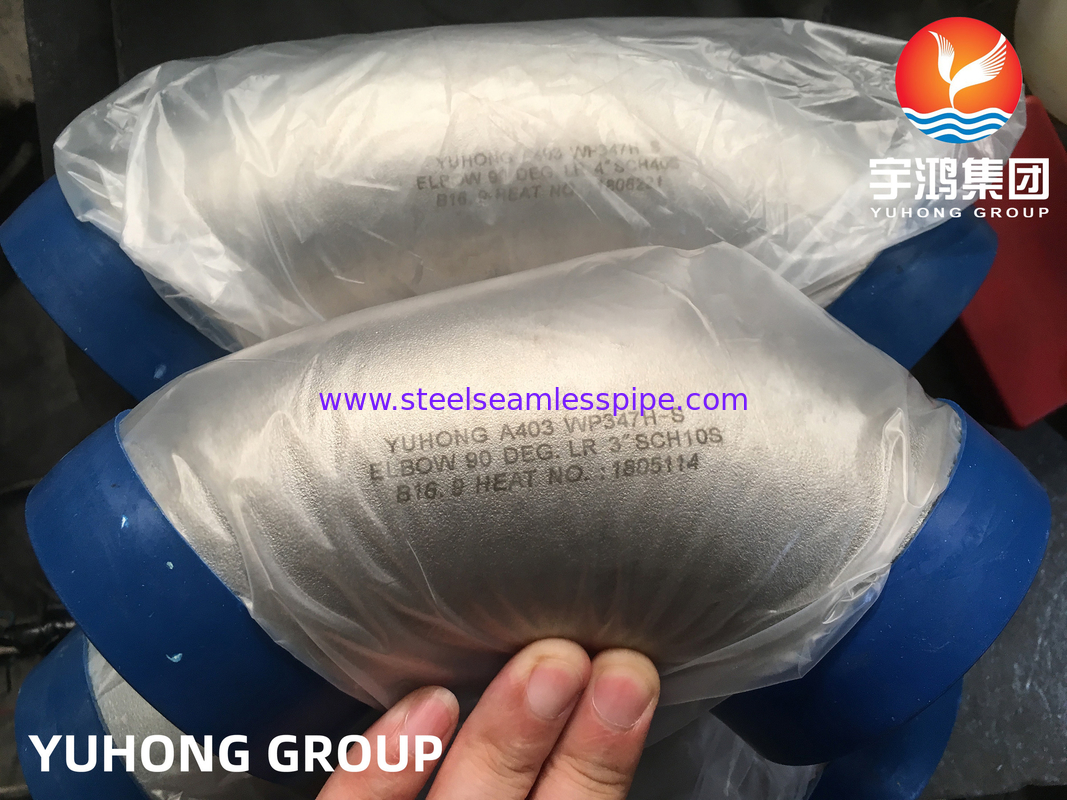

ASTM A403 WP347H 90 องศาเอลโค้ทสแตนเลส Buttweld Fitting ASME B16.9

ด้วยประสบการณ์หลายปีและความมุ่งมั่นในการนวัตกรรมwe offer a wide range of products that are designed to withstand the toughest conditions and provide reliable performance เรานําเสนอสินค้าที่ออกแบบให้ทนต่อสภาพที่ยากลําบากที่สุด และให้ผลงานที่น่าเชื่อถือFrom pipe fittings to flanges, our precision-engineered solutions are trusted by industries worldwide ไม่ว่าคุณกําลังมองหาสําหรับ fittings มาตรฐานหรือการแก้ไขที่ทําตามสั่งour dedicated team is here to assist you every step of the way ทีมงานของเราที่มุ่งมั่นอยู่เพื่อช่วยคุณทุกขั้นตอนLet us be your go-to partner for all your steel fitting requirements. ขอให้เราเป็นคู่หูของคุณสําหรับความต้องการของเหล็กของคุณทั้งหมด!

ภาพรวม:

WP347H elbow is a specific type of pipe fitting used in various industries, particularly in high-temperature and corrosive environments, It contains high levels of chromium, nickel, and molybdenum, และมีปริมาณของโครเมียม, นิเคิล, และโมลิบเดนัมที่สูงมากซึ่งให้ความทนทานที่ดีต่อการกัดกร่อนและความแข็งแรงในอุณหภูมิสูง.

The design is to change the direction of fluid flow in a piping system. It has a curved shape, typically with a 90-degree or 45-degree bend, allowing fluids to change direction smoothly. การออกแบบคือการเปลี่ยนทิศทางของไหลของเหลวในระบบท่อ.The elbow is connected to the pipe using welding ข้างด้านบนของกระดูกมีเส้นตรงที่เชื่อมต่อกับท่อการเชื่อมโยงแบบการเชื่อมโยงแบบการเชื่อมโยงแบบการเชื่อมโยง

As WP347H stainless steel offers several advantages, including excellent resistance to oxidation, corrosion, and high-temperature environments. It also provides good mechanical properties. สแตนเลสสแตนเลส WP347H มีคุณสมบัติหลายอย่าง, รวมถึงความทนทานที่ดีต่อการออกซิเดชั่น, การกัดกร่อน, และสภาพแวดล้อมอากาศสูง.เช่น ความแข็งแรงและความแข็งแรงสูง และใช้กันทั่วไปในอุตสาหกรรม เช่น การแปรรูปเคมี, ปิโตรเคมี, น้ํามันและก๊าซ, การผลิตพลังงาน, และการใช้งานอื่น ๆ ที่เกี่ยวข้องกับสภาพแวดล้อมที่มีอุณหภูมิที่สูงและ corrosive.ก๊าซและเหลว

รายละเอียด

ประกอบทางเคมี:

คุณสมบัติทางกล:


ขนาด:

ขนาดนาม		Outside Diameter at Bevel อุปกรณ์ประกอบการ (mm)	เซ็นเตอร์ ทู เอ็นด์ (mm)
			90° เอลโบว์		45° เอลโบว์
DN	NPS	ยาเกินขนาด	A		B
			LR	SR	LR
15	1/2	21.3	38	...	16
20	3/4	26.7	38	...	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
หมายเหตุ: 1) นอกจากนี้ GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 ฯลฯ ยังถูกใช้ 2) The elbow with NPS over 48 shall be made subject to the sizes agreed by buyer and manufacturer ขนาดของเอลโบว์ที่มี NPS มากกว่า 48 จะถูกทําขึ้นตามขนาดที่ผู้ซื้อและผู้ผลิตตกลงกัน
