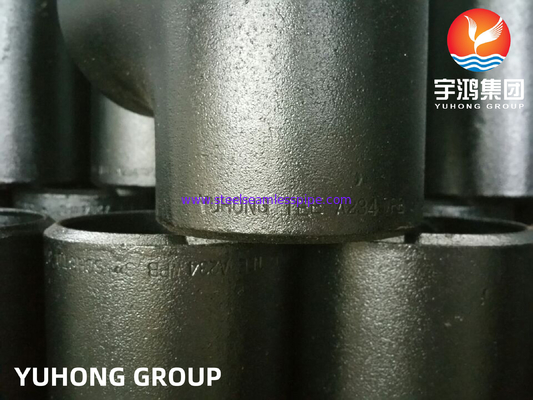

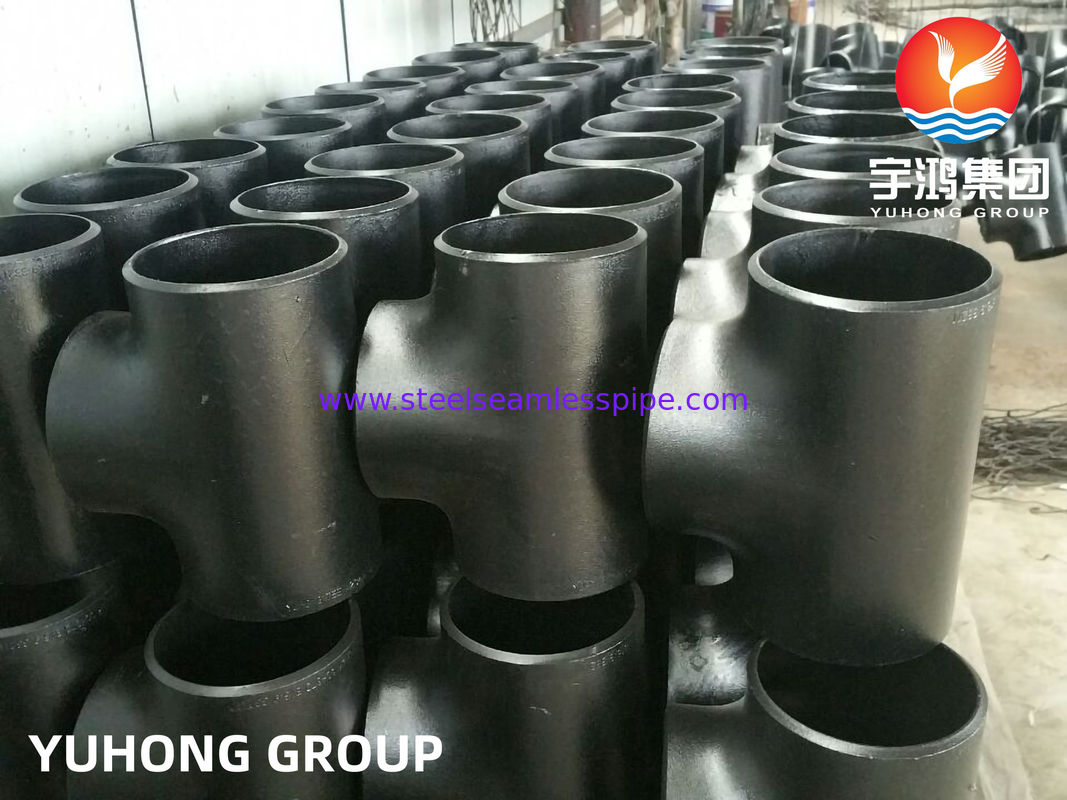

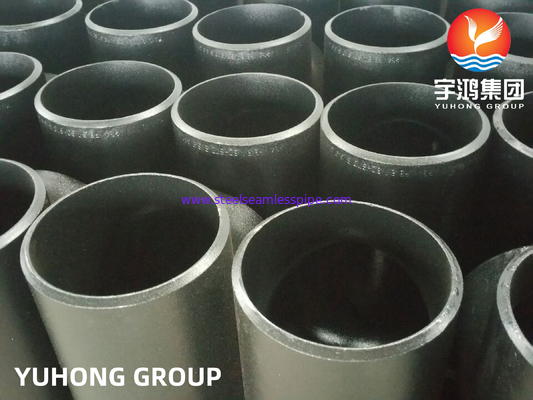

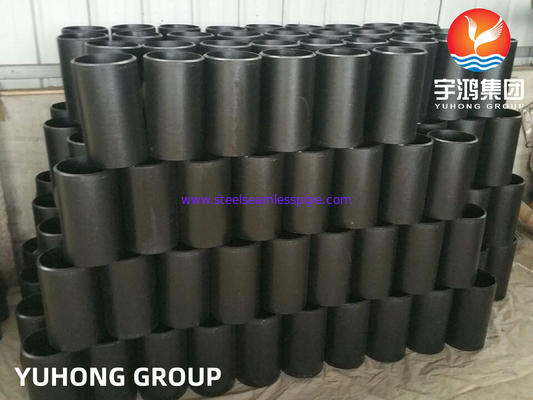

ASTM A234 WPB เท่ากับทีข้อต่อท่อเหล็กคาร์บอนเชื่อมชน

ภาพรวม:

ทีเท่ากับ WPB เป็นข้อต่อเฉพาะที่ใช้ในระบบประปาและระบบท่อเพื่อสร้างจุดเชื่อมต่อที่ท่อสามท่อมาบรรจบกัน ช่องจ่ายทั้งสามช่องมีขนาดเท่ากัน ช่วยให้ของเหลวหรือก๊าซไหลผ่านจุดเชื่อมต่อได้สม่ำเสมอ โดยทั่วไปจะทำจากวัสดุเช่น สแตนเลส พีวีซี หรือสารที่ทนทานอื่นๆ ขึ้นอยู่กับการใช้งาน

โดยทั่วไปแล้ว แท่นทีเท่ากับ WPB ได้รับการออกแบบมาเพื่อทั้งประสิทธิภาพและความน่าเชื่อถือ ทำให้มั่นใจได้ว่าแรงดันตกน้อยที่สุดในขณะที่ยังคงการปิดผนึกที่แน่นหนา สามารถรองรับของเหลวได้หลากหลาย รวมถึงน้ำ น้ำมัน และก๊าซ ทำให้ใช้งานได้หลากหลายสำหรับการใช้งานในที่พักอาศัย อาคารพาณิชย์ และอุตสาหกรรม

การออกแบบมักจะมีพื้นผิวภายในเรียบเพื่อลดความปั่นป่วนและป้องกันพื้นที่นิ่ง ซึ่งอาจนำไปสู่การกัดกร่อนหรือปัญหาอื่นๆ สามารถติดตั้งได้ทั้งแนวนอนหรือแนวตั้ง ทำให้มีความยืดหยุ่นในการจัดวาง ทีเท่ากันเป็นสิ่งจำเป็นสำหรับการแยกส่วนต่างๆ ของท่อ เพื่อควบคุมการไหลโดยไม่มีการเปลี่ยนแปลงความดันหรือความเร็วอย่างมีนัยสำคัญ

ข้อมูลจำเพาะที่สำคัญมักประกอบด้วยตัวเลือกขนาด อัตราแรงดัน และความต้านทานต่ออุณหภูมิ ซึ่งรองรับสภาพแวดล้อมที่แตกต่างกัน โดยรวมแล้ว แท่นทีเท่ากันของ WPB มีบทบาทสำคัญในระบบกระจายของเหลว ซึ่งช่วยเพิ่มประสิทธิภาพในการดำเนินงานไปพร้อมๆ กับการประกันว่าเป็นไปตามมาตรฐานความปลอดภัย

ข้อมูลจำเพาะ:

องค์ประกอบทางเคมี:

คุณสมบัติทางกล:

มิติ:

ขนาดที่กำหนด		เส้นผ่านศูนย์กลางภายนอกที่ Bevel (มม.)	ศูนย์ถึงจุดสิ้นสุด (มม.)
ดีเอ็น	กรมอุทยานฯ	โอดี1เอ็กซ์ โอดี2	ค	ม
15	1/2	21.3	25	25
15 x 10	1/2 x 3/8	21.3 x 17.1		25
15 x 8	1/2 x 1/4	21.3 x 13.7		25
20	3/4	26.7	29	29
20 x 15	3/4 x 1/2	26.7 x 21.3		29
20 x 10	3/4 x 3/8	26.7 x 17.1		29
25	1	33.4	38	38
25 x 20	1X3/4	33.4 x 26.7		38
25 x 15	1 1/2	33.4 x 21.3		38
32	1 1/4	42.2	48	48
32 x 25	1 1/4 x 1	42.2 x 33.4		48
32 x 20	1 1/4 X 3/4	42.2 x 26.7		48
32x15	1 1/4 X 1/2	42.2 x 21.3		48
40	1 1/2	48.3	57	57
40 x 32	1 1/2 x 1 1/4	48.3 x 42.2		57
40 x 25	1 1/2 X 1	48.3 x 33.4		57
40 x 20	1 1/2 X 3/4	48.3 x 26.7		57
40 x 15	1 1/2 X 1/2	48.3 x 21.3		57
50	2	60.3	64	64
50 x 40	2 x 1 1/2	60.3 x 48.3		60
50 x 32	2 x 1 1/4	60.3 x 42.2		57
50 x 25	2x1	60.3 x 33.4		51
50 x 20	2 x 3/4	60.3 x 26.7		44
65	2 1/2	73	76	76
65 x 50	2 1/2 X 2	73.0 x 60.3		70
65 x 40	2 1/2 x 1 1/2	73.0 x 48.3		67
65 x 32	2 1/2 x 1 1/4	73.0 x 42.2		64
65 x 25	2 1/2 x 1	73.0 x 33.4		57
80	3	88.9	86	86
80 x 65	3 X 2 1/2	88.9 x 73.0		83
80 x 50	3 x 2	88.9 x 60.3		76
80 x 40	3 x 1 1/2	88.9 x 48.3		73
80 x 32	3 x 1 1/4	88.9 x 42.2		70
90	3 1/2	101.6	95	95
90 x 80	3 1/2 X 3	101.6 x 88.9		92
90 x 65	3 1/2 X 2 1/2	101.6 x 73.0		89
90 x 50	3 1/2 X 2	101.6 x 60.3		83
90 x 40	3 1/2 x 1 1/2	101.6 x 48.3		79
100	4	114.3	105	105
100 x 90	4 x 3 1/2	114.3 x 101.6		102
100 x 80	4x3	114.3 x 88.9		98
100 x 65	4 x 2 1/2	114.3 x 73.0		95
100 x 50	4x2	114.3 x 60.3		89
100 x 40	4 x 1 1/2	114.3 x 48.3		86
125	5	141.3	124	124
125 x 100	5x4	141.3 x 114.3		117
125 x 90	5 X 3 1/2	141.3 x 101.6		114
125 x 80	5x3	141.3 x 88.9		111
125 x 65	5 X 2 1/2	141.3 x 73.0		108
125 x 50	5x2	141.3 x 60.3		105
150	6	168.3	143	143
150 x 125	6x5	168.3 x 141.3		137
150 x 100	6x4	168.3 x 114.3		130
150 x 90	6 X 3 1/2	168.3 x 101.6		127
150 x 80	6x3	168.3 x 88.9		124
150 x 65	6 X 2 1/2	168.3 x 73.0		121
200	8	219.1	178	178
200 x 150	8 x 6	219.1 x 168.3		168
200 x 125	8 x 5	219.1 x 141.3		162
200 x 100	8 x 4	219.1 x 114.3		156
200 x 90	8 X 3 1/2	219.1 x 101.6		152
250	10	273	216	216
250 x 200	10x8	273.0 x 219.1		203
250 x 150	10x6	273.0 x 168.3		194
250 x 125	10x5	273.0 x 141.3		191
250 x 100	10x4	273.0 x 114.3		184
300	12	323.8	254	254
300 x 250	12 x 10	323.8 x 273.0		241
300 x 200	12x8	323.8 x 219.1		229
300 x 150	12x6	323.8 x 168.3		219
300 x 125	12 x 5	323.8 x 141.3		216
350	14	355.6	279	279
350 x 300	14 x 12	355.6 x 323.8		270
350 x 250	14 x 10	355.6 x 273.0		257
350 x 200	14 x 8	355.6 x 219.1		248
350 x 150	14 x 6	355.6 x 168.3		238
400	16	406.4	305	305
400 x 350	16x14	406.4 x 355.6		305
400 x 300	16 x 12	406.4 x 323.8		295
400 x 250	16x10	406.4 x 273.0		283
400 x 200	16 x 8	406.4 x 219.1		273
400 x 150	16x6	406.4 x 168.3		264
450	18	457	343	343
450 x 400	18 x 16	457.0 x 406.4		330
450 x 350	18 x 14	457.0 x 355.6		330
450 x 300	18 x 12	457.0 x 323.8		321
450 x 250	18 x 10	457.0 x 273.0		308
450 x 200	18 x 8	457.0 x 219.1		298
500	20	508	381	381
500 x 450	20 x 18	508.0 x 457.0		368
500 x 400	20 x 16	508.0 x 406.4		356
500 x 350	20x14	508.0 x 355.6		356
500 x 300	20 x 12	508.0 x 323.8		346
500 x 250	20 x 10	508.0 x 273.0		333
500 x 200	20x8	508.0 x 219.1		324
550	22	559	419	419
550 x 500	22 x 20	559.0 X 508.0		406
550 x 450	22 x 18	559.0 x 457.0		394
550 x 400	22 x 16	559.0 x 406.4		381
550 x 350	22 x 14	559.0 x 355.6		381
550 x 300	22 x 12	559.0 x 323.8		371
550 x 250	22 x 10	559.0 X 273.0		359
600	24	610	432	432
600 x 550	24 x 22	610.0 X 559.0		432
600 x 500	24 x 20	610.0 X 508.0		432
600 x 450	24 x 18	610.0 X 457.0		419
600 x 400	24 x 16	610.0 x 406.4		406
600 x 350	24 x 14	610.0 x 355.6		406
600 x 300	24 x 12	610.0 x 323.8		397
600 x 250	24 x 10	610.0 X 273.0		384
650	26	660	495	495
650 x 600	26 x 24	660.0 X 610.0		483
650 x 550	26 x 22	660.0 X 559.0		470
650 x 500	26 x 20	660.0 X 508.0		457
650 x 450	26 x 18	660.0 x 457.0		444
650 x 400	26 x 16	660.0 x 406.4		432
650 x 350	26 x 14	660.0 x 355.6		432
650 x 300	26 x 12	660.0 x 323.8		422
700	28	711	521	521
700 x 650	28 x 26	711.0 x 660.0		521
700 x 600	28 x 24	711.0 X 610.0		508
700 x 550	28 x 22	711.0 x 559.0		495
700 x 500	28 x 20	711.0 x 508.0		483
700 x 450	28 x 18	711.0 x 457.0		470
700 x 400	28 x 16	711.0 x 406.4		457
700 x 350	28 x 14	711.0 x 355.6		457
700 x 300	28 x 12	711.0 x 323.8		448
750	30	762	559	559
750 x 700	30 x 28	762.0 X 711.0		546
750 x 650	30 x 26	762.0 x 660.0		546
750 x 600	30 x 24	762.0 x 610.0		533
750 x 550	30 x 22	762.0 x 559.0		521
750 x 500	30 x 20	762.0 x 508.0		508
750 x 450	30 x 18	762.0 x 457.0		495
750 x 400	30 x 16	762.0 x 406.4		483
750 x 350	30x14	762.0 x 355.6		483
750 x 300	30 x 12	762.0 x 323.8		473
750 x 250	30 x 10	762.0 x 273.0		460
800	32	813	597	597
800 x 750	32x30	813.0 x 762.0		584
800 x 700	32x28	813.0 x 711.0		572
800 x 650	32x26	813.0 x 660.0		572
800 x 600	32x24	813.0 x 610.0		559
800 x 550	32 x 22	813.0 x 559.0		546
800 x 500	32 x 20	813.0 x 508.0		533
800 x 450	32x18	813.0 x 457.0		521
800 x 400	32x16	813.0 x 406.4		508
800 x 350	32x14	813.0 x 355.6		508
850	34	864	635	635
850 x 800	34 x 32	864.0 x 813.0		622
850 x 750	34 x 30	864.0 x 762.0		610
850 x 700	34 x 28	864.0 x 711.0		597
850 x 650	34 x 26	864.0 x 660.0		597
850 x 600	34 x 24	864.0 x 610.0		584
850 x 550	34 x 22	864.0 x 559.0		572
850 x 500	34 x 20	864.0 x 508.0		559
850 x 450	34 x 18	864.0 x 457.0		546
850 x 400	34 x 16	864.0 x 406.4		533
900	36	914	673	673
900 x 850	36 x 34	914.0 x 864.0		660
900 x 800	36 x 32	914.0 x 813.0		648
900 x 750	36 x 30	914.0 x 762.0		635
900 x 700	36 x 28	914.0 x 711.0		622
900 x 650	36 x 26	914.0 x 660.0		622
900 x 600	36 x 24	914.0 x 610.0		610
900 x 550	36 x 22	914.0 x 559.0		597
900 x 500	36 x 20	914.0 x 508.0		584
900 x 450	36x18	914.0 x 457.0		572
900 x 400	36x16	914.0 x 406.4		559
950	38	965	711	711
950 x 900	38 x 36	965.0 X 914.0		711
950 x 850	38 x 34	965.0 x 864.0		698
950 x 800	38 x 32	965.0 x 813.0		686
950 x 750	38 x 30	965.0 x 762.0		673
950 x 700	38 x 28	965.0 X 711.0		648
950 x 650	38 x 26	965.0 X 660.0		648
950 x 600	38 x 24	965.0 x 610.0		635
950 x 550	38 x 22	965.0 x 559.0		622
950 x 500	38 x 20	965.0 X 508.0		610
950 x 450	38x18	965.0 x 457.0		597
1,000	40	1016	749	749
1,000 x 950	40 x 38	1,016.0 X 965.0		749
1,000 x 900	40 x 36	1,016.0 X 914.0		737
1,000 x 850	40 x 34	1,016.0 x 864.0		724
1,000 x 800	40 x 32	1,016.0 X 813.0		711
1,000 x 750	40 x 30	1,016.0 X 762.0		698
1,000 x 700	40 x 28	1,016.0 X 711.0		673
1,000 x 650	40 x 26	1,016.0 X 660.0		673
1,000 x 600	40 x 24	1,016.0 X 610.0		660
1,000 x 550	40 x 22	1,016.0 x 559.0		648
1,000 x 500	40 x 20	1,016.0 X 508.0		635
1,000 x 450	40 x 18	1,016.0 x 457.0		622
1,050	42	1,067	762	711
1,050 X 1,000	42 x 40	1,067.0 X 1,016.0		711
1,050 x 950	42 x 38	1,067.0 X 965.0		711
1,050 x 900	42x36	1,067.0 X 914.0		711
1,050 x 850	42x34	1,067.0 x 864.0		711
1,050 x 800	42 x 32	1,067.0 x 813.0		711
1,050 x 750	42 x 30	1,067.0 x 762.0		711
1,050 x 700	42 x 28	1,067.0 x 711.0		698
1,050 x 650	42 x 26	1,067.0 x 660.0		698
1,050 x 600	42 x 24	1,067.0 x 610.0		660
1,050 x 550	42 x 22	1,067.0 x 559.0		660
1,050 x 500	42 x 20	1,067.0 x 508.0		660
1,050 x 450	42 x 18	1,067.0 x 457.0		648
1,050 x 400	42x16	1,067.0 x 406.4		635
1100	44	1118	813	762
1100 x 1,050	44 x 42	1118.0 X 1,067.0		762
1100x1000	44 x 40	1118.0 X 1,016.0		749
1100 x 950	44 x 38	1118.0 X 965.0		737
1100 x 900	44 x 36	1118.0 X 914.0		724
1100 x 850	44 x 34	1118.0 x 864.0		724
1100 x 800	44 x 32	1118.0 x 813.0		711
1100 x 750	44 x 30	1118.0 x 762.0		711
1100 x 700	44 x 28	1118.0 x 711.0		698
1100 x 650	44 x 26	1118.0 x 660.0		698
1100 x 600	44 x 24	1118.0 x 610.0		698
1100 x 550	44 x 22	1118.0 x 559.0		686
1100 x 500	44 x 20	1118.0 x 508.0		686
1150	46	1168	851	800
1150 x 1100	46 x 44	1168.0 X 1118.0		800
1150 x 1,050	46 x 42	1168.0 x 1,067.0		787
1150 x 1,000	46 x 40	1168.0 X 1,016.0		775
1150 x 950	46 x 38	1168.0 x 965.0		762
1150 x 900	46 x 36	1168.0 X 914.0		762
1150 x 850	46 x 34	1168.0 x 864.0		749
1150 x 800	46 x 32	1168.0 x 813.0		749
1150 x 750	46 x 30	1168.0 x 762.0		737
1150 x 700	46 x 28	1168.0 x 711.0		737
1150 x 650	46 x 26	1168.0 x 660.0		737
1150 x 600	46 x 24	1168.0 x 610.0		724
1150 x 550	46 x 22	1168.0 x 559.0		724
1200	48	1219	889	838
1200 x 1150	48 x 46	1219.0 X 1168.0		838
1200 x 1100	48 x 44	1219.0 X 1118.0		838
1200 x 1,050	48 x 42	1219.0 X 1,067.0		813
1200x1000	48 x 40	1219.0 X 1,016.0		813
1200 x 950	48 x 38	1219.0 X 965.0		813
1200 x 900	48 x 36	1219.0 X 914.0		787
1200 x 850	48x34	1219.0 x 864.0		787
1200 x 800	48 x 32	1219.0 x 813.0		787
1200 x 750	48 x 30	1219.0 x 762.0		762
1200x700	48 x 28	1219.0 X 711.0		762
1200 x 650	48 x 26	1219.0 x 660.0		762
1200 x 600	48 x 24	1219.0 X 610.0		737
1200 x 550	48 x 22	1219.0 X 559.0		737
หมายเหตุ 1) นอกจากมาตรฐานดังกล่าวแล้ว ยังใช้มาตรฐานของ GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 เป็นต้น 2) สำหรับแท่นตั้งตรงและไม้กางเขนที่มี DN 650 (NPS 26) และแท่นตั้งตรงและไม้กางเขนแบบลดด้วย DN 350 (NPS 14) ขอแนะนำให้ใช้ขนาดทางออก (ซึ่งหมายความว่าอาจใช้ขนาดอื่น) 3) สำหรับเสื้อยืดและไม้กางเขนที่มีขนาดใหญ่กว่าที่ระบุไว้ในตารางข้างต้น จะต้องจัดหาให้ตามขนาดที่ตกลงกันโดยผู้ซื้อและผู้ผลิต หรือตามขนาดของผู้ผลิต

แอปพลิเคชัน:

1. ระบบประปา: ข้อต่อทีเหล็กคาร์บอน WPB มักใช้ในระบบประปาเพื่อกระจายการไหลของน้ำหรือก๊าซไปยังอุปกรณ์ติดตั้งหรือสาขาหลายแห่ง ใช้เพื่อสร้างทางแยกระหว่างท่อหลักและเส้นสาขา

2. อุตสาหกรรมน้ำมันและก๊าซ: ทีออฟเหล็กคาร์บอน WPB ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมน้ำมันและก๊าซสำหรับการขนส่งน้ำมัน ก๊าซ และของเหลวอื่น ๆ มีบทบาทสำคัญในระบบไปป์ไลน์ ช่วยให้สามารถแยกท่อและเปลี่ยนเส้นทางการไหลได้

3. โรงงานแปรรูปเคมี: ในโรงงานแปรรูปเคมี แท่นทีเหล็กคาร์บอน WPB ถูกนำมาใช้เพื่อกระจายสารเคมีหรือของเหลวไปยังหน่วยประมวลผลหรือเครื่องปฏิกรณ์ต่างๆ เป็นวิธีการเชื่อมต่อท่อที่เชื่อถือได้และมีประสิทธิภาพและรับประกันการควบคุมการไหลที่เหมาะสม

4.ระบบ HVAC: ระบบทำความร้อน การระบายอากาศ และการปรับอากาศ (HVAC) มักจะรวมทีเหล็กคาร์บอน WPB เพื่ออำนวยความสะดวกในการกระจายอากาศหรือการไหลของสารทำความเย็นภายในอาคาร เสื้อยืดใช้เพื่อสร้างการเชื่อมต่อสาขาสำหรับโซนหรือพื้นที่ต่างๆ

5. โรงไฟฟ้า: โรงไฟฟ้า รวมถึงโรงไฟฟ้าพลังความร้อนและโรงไฟฟ้านิวเคลียร์ ใช้ทีเหล็กคาร์บอน WPB ในระบบท่อ ช่วยในการกระจายไอน้ำ น้ำ หรือของเหลวอื่นๆ ที่จำเป็นสำหรับกระบวนการผลิตไฟฟ้า
