ASME SA336 F5N หนังสือท่อแลกเปลี่ยนความร้อน

ASME SA336 F5N หนังสือท่อแลกเปลี่ยนความร้อน

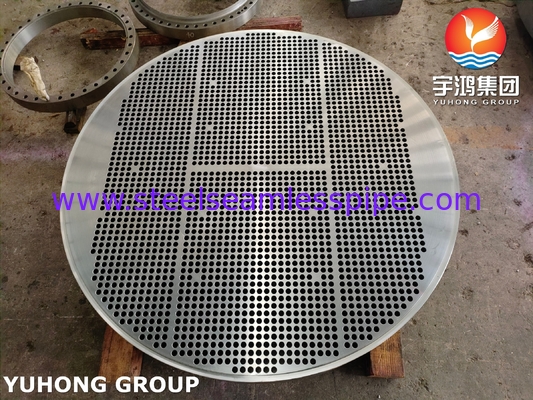

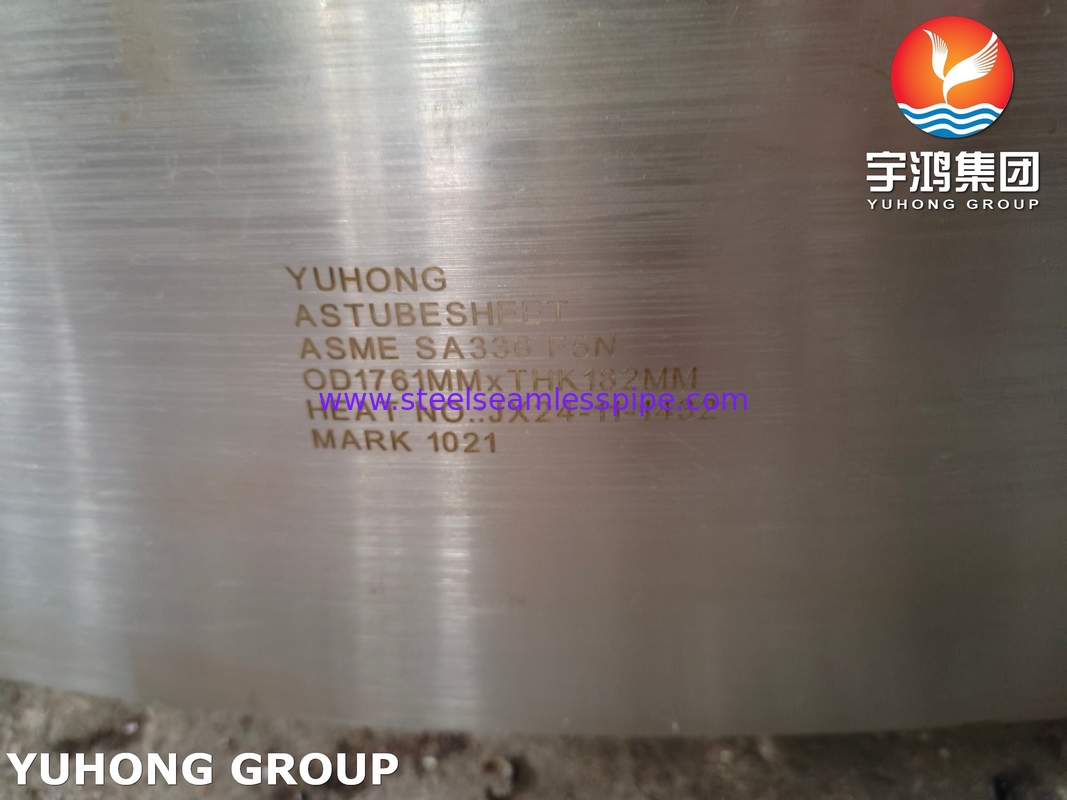

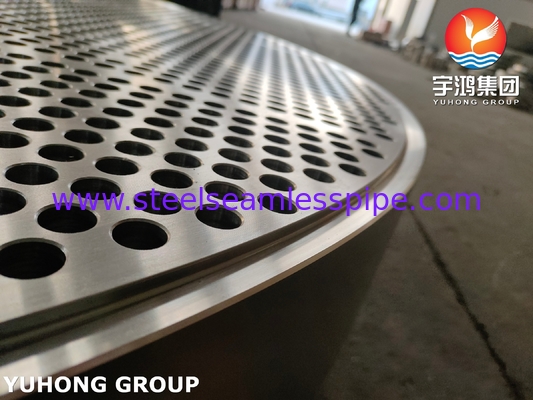

SA336 F5N แผ่นท่อแลกเปลี่ยนความร้อนคืออะไร?

กระดาษท่อแลกเปลี่ยนความร้อนเป็นองค์ประกอบสําคัญในเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อทําหน้าที่เป็นโครงสร้างรองรับที่ถือท่อไว้ในที่ของมันและรับประกันการแยกของเหลวที่เหมาะสมระหว่างด้านเปลือกและด้านท่อ.

รายละเอียด

กํากับโดย ASME/ASTM SA-336 มาตรฐานสําหรับเครื่องติดตั้งและส่วนประกอบเหล็กโกงที่ออกแบบสําหรับอุปกรณ์อุณหภูมิสูงและแรงดันสูง

เกรด F5N เป็นสแตนเลสโครเมียม 5% โมลิบเดนัม 0.5% (Cr-Mo) ด้วยการรักษาความร้อนแบบปกติ (ย้าย "N")

ประกอบและคุณสมบัติสําคัญ:

ประกอบทางเคมี:

Cr: 4.0 มากกว่า 6.0%, Mo: 0.45 มากกว่า 0.65%, C: ≤0.15% (ความสามารถในการผสมผสานที่ดีขึ้นเมื่อเทียบกับ F5 มาตรฐาน)

คุณสมบัติทางกล:

ความแข็งแรงในการดึง: ≥485 MPa (70 ksi)

ความแข็งแรงของแรงผลิต: ≥ 275 MPa (40 ksi)

ความทนทานในการคลานสูงในอุณหภูมิสูงถึง 600 °C (1112 °F)

ความแข็งแรงที่ดีขึ้นเนื่องจากการรักษาความร้อนแบบปกติ

ทําไม SA-336 F5N สําหรับกระดาษท่อ?

ผลงานในอุณหภูมิสูง:

รักษาความแข็งแรงและทนต่อการบิดเบือนภายใต้ความเครียดทางความร้อนที่ยาวนาน (เหมาะสําหรับเครื่องแลกเปลี่ยนความร้อนในโรงชําระน้ํามัน, โรงไฟฟ้าและการแปรรูปเคมี)

ความต้านทานต่อการกัดกรองและออกซิเดน:

เนื้อหาโครเมียมให้ความทนทานต่อการออกซิเดชั่นและซัลฟิเดชั่น (บ่อยในแวดล้อมก๊าซกรดหรือน้ํามันดิบ)

เหมาะสําหรับการใช้งานไฮโดรเจน (ทนต่อการบดหักของไฮโดรเจน)

ความสามารถในการปั่นและการผลิต:

เนื้อหาคาร์บอนที่ต่ํากว่าเทียบกับ F5 มาตรฐานลดความต้องการในการรักษาความร้อนก่อน / หลังการผสม

สอดคล้องกับแผ่นเคลือบ (เช่น การเคลือบจากสแตนเลส) สําหรับสื่อที่รุนแรง

การใช้งานในเครื่องแลกเปลี่ยนความร้อน

บทความของตาราง:

ทําหน้าที่เป็นแอนเกอร์โครงสร้างสําหรับท่อ, การรักษาการจัดสรรและปิดเชลล์ / ท่อด้านของเหลว

ต้องทนต่อการขยายความร้อนความแตกต่าง ความดันและความเครียด

กรณีการใช้ทั่วไป:

เครื่องแลกเปลี่ยนความร้อนโรงแปรรูป: การจัดการไฮโดรคาร์บอน H2S หรือควายแรงดันสูง

โรงไฟฟ้า: เครื่องทําความร้อนน้ํา, เครื่องปรับความหนาว, หรือเครื่องปั่นน้ํา

โรงงานไฮโดรเจนหรืออะโมเนีย: ความดันสูง, ความร้อนสูง

การออกแบบและการผลิตให้สอดคล้อง

มาตรฐาน ASME:

ASME BPVC ตอนที่ VIII: กํากับการออกแบบ การเลือกวัสดุ และการผลิตภาชนะความดัน / ใบท่อ

ส่วน II (วัสดุ): ระบุความต้องการทางเคมี/กล SA-336 F5N

ส่วนที่ IX: ขั้นตอนการผสม (เช่น SMAW, GTAW) สําหรับเหล็ก Cr-Mo

ขั้นตอนการผลิต:

การโกหก: SA-336 F5N ถูกโกหกให้เป็นรูปร่างสําหรับโครงสร้างเมล็ดที่ดีกว่า

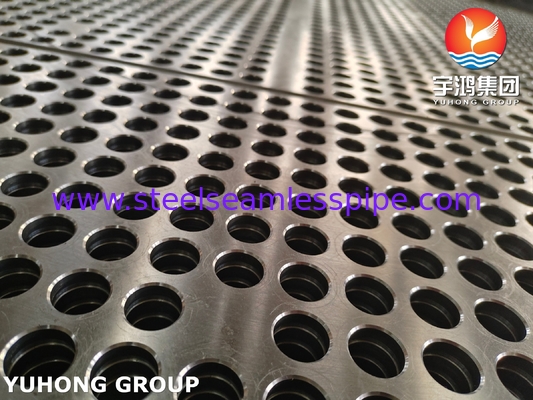

การเจาะ: การเจาะรูท่ออย่างแม่นยํา (มาตรฐาน TEMA สําหรับ pitch/tolerance)

การรักษาความร้อน: ปรับปรุงเป็นปกติ (ทําความร้อนถึง 900 °C+ และทําความเย็นด้วยอากาศ) เพื่อปรับปรุงโครงสร้างเล็กน้อย

การทดสอบและตรวจสอบ:

NDT: การทดสอบ Ultrasonic (UT) หรือ X-ray (RT) สําหรับความบกพร่อง

การทดสอบแบบไฮโดรสแตติก: ยืนยันความสมบูรณ์แบบของความดัน

การทดสอบความแข็งแรง: รับประกันความเป็นมาหลังการผสม

การ เปรียบเทียบ กับ วัสดุ ที่ คล้าย กัน

ข้อพิจารณาสําคัญสําหรับใบท่อ SA-336 F5N

ความท้าทายในการผสม: ต้องการอิเล็กตรอดไฮโดรเจนต่ํา (เช่น E8018-B2) และ PWHT ที่เข้มงวด (การรักษาความร้อนหลังการผสม)

การจัดการความเครียดทางความร้อน: การขยายความแตกต่างระหว่างท่อ (เช่นเหล็กไร้ขัด) และแผ่นท่อ F5N ต้องถูกแก้ไข

การป้องกันการกัดกร่อน: การเคลือบหรือการเคลือบอาจจําเป็นสําหรับของเหลวที่มีการกัดกร่อนสูง (เช่น คลอรีด)

สรุป

กระดาษท่อ ASME SA-336 F5N เป็นตัวเลือกที่แข็งแกร่งสําหรับการใช้งานแลกเปลี่ยนความร้อนที่ต้องการ, ให้ความสมดุลของความแข็งแกร่งในอุณหภูมิสูง, ความทนทานต่อการกัดสนองและความสามารถในการผสมผสาน.โครงสร้างแบบปกติของมัน ให้ความน่าเชื่อถือในอุตสาหกรรมที่สําคัญ เช่น การแปรรูป, ปิโตรเคมี และการผลิตพลังงาน
