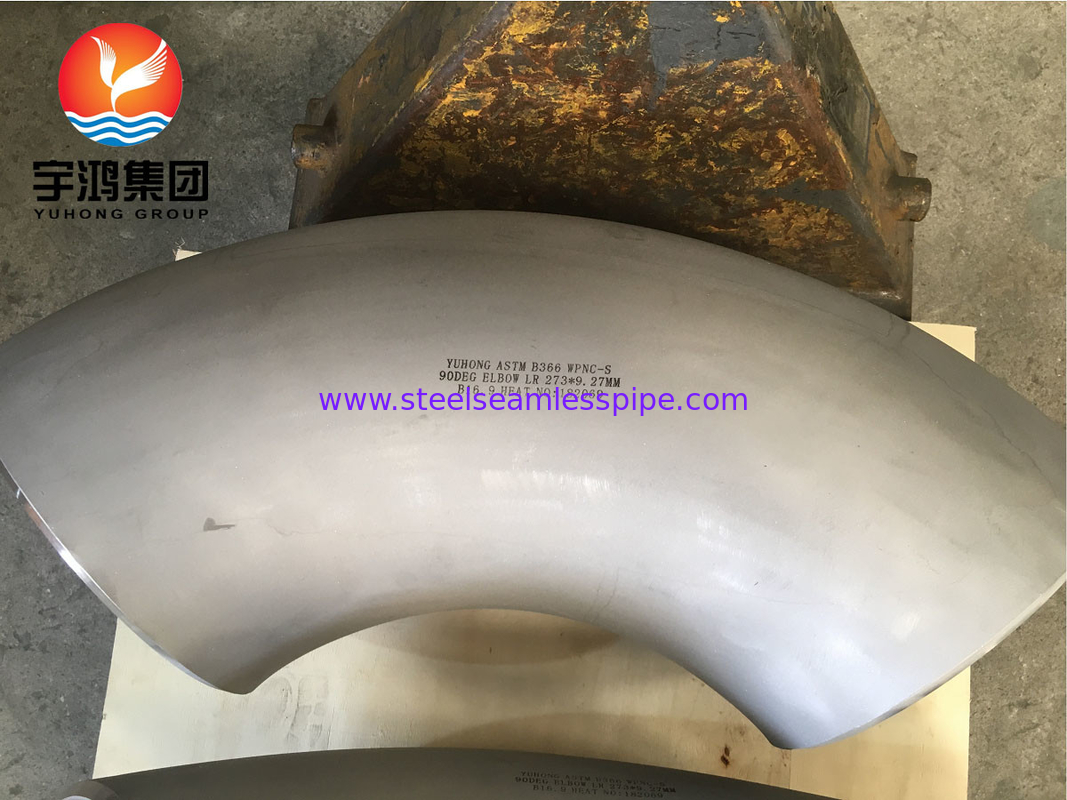

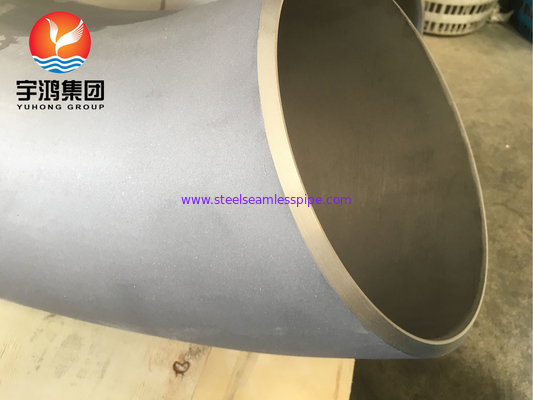

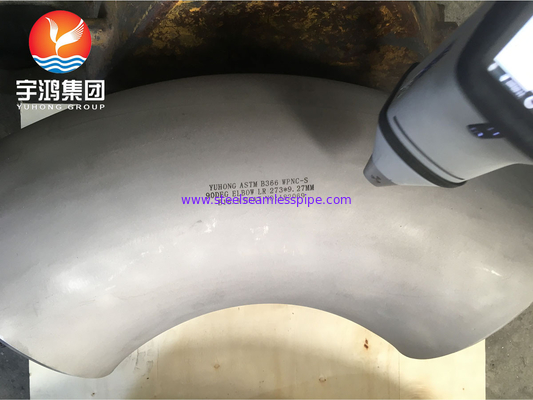

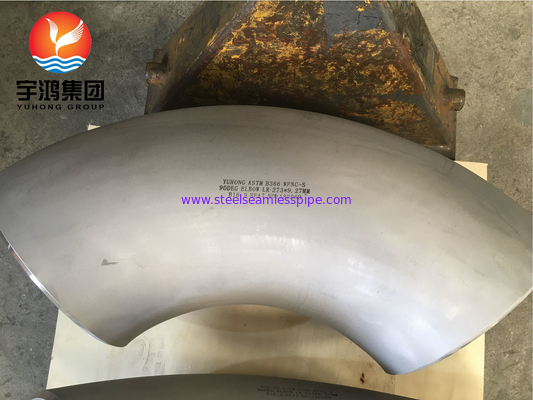

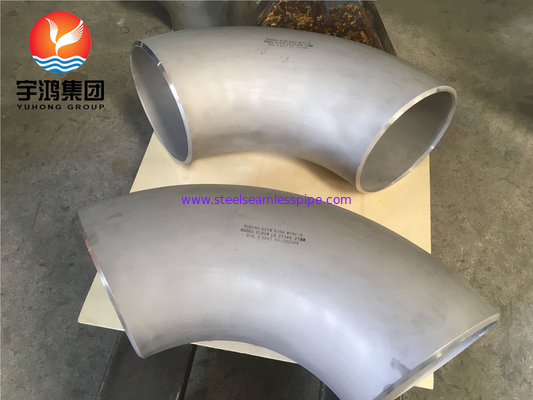

ASTM B366 โมเนล 400 / UNS N04400 กลมโขน 90 องศา นิเคิลสแตนเลสสแตนเลส

ภาพรวม:

Monel 400 buttweld พันธมิตรเป็นองค์ประกอบที่สําคัญในระบบท่อ โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ต้องการความทนทานต่อการกัดสั่นและอุณหภูมิสูงประกอบด้วย นิเคิล (67%) และทองแดง (30%)เป็นที่รู้จักด้วยคุณสมบัติทางกลที่น่าประทับใจ และความทนทานต่อสื่อการเกรี้ยวต่างๆ รวมถึงกรดและน้ําเกลือ

กลมเล็บเหล่านี้มีขนาดและมุมต่างๆ โดยทั่วไปในมุม 45 ° และ 90 ° ทําให้สามารถเปลี่ยนแปลงทิศทางของท่อได้อย่างมีประสิทธิภาพโดยไม่เสียสติความสม่ําเสมอของการไหลกระบวนการผลิตโดยทั่วไปใช้เทคนิคการทํางานร้อนหรือเย็น, รับประกันความทนทานและความน่าเชื่อถือ

ความสามารถในการปั่นที่ดีของ Monel 400 ทําให้เชื่อมต่อระหว่างท่อได้อย่างต่อเนื่อง ลดความเสี่ยงของการรั่วไหลและลดความจําเป็นในการปรับแต่งเพิ่มเติมคุณสมบัตินี้มีความสําคัญสําหรับการใช้งานในทะเล, การแปรรูปสารเคมี และอุตสาหกรรมน้ํามันและก๊าซ

ในแง่ของมาตรฐาน, Monel 400 buttweld เอลบิวมักตอบสนองความจํากัดที่กําหนดโดย ASTM B165 และ B366, การรับประกันความเหมือนกันและคุณภาพในการผลิต.วัสดุนี้ยังเป็นที่รู้จักด้วยความทนทานต่อความกระตุ้นการกัดกร่อน และความสามารถในการทํางานได้ดีในอุณหภูมิที่สูงขึ้น, ทํางานได้อย่างมีประสิทธิภาพทั้งในสภาพแวดล้อมลดและออกซิเดน

รายละเอียด

ประกอบทางเคมี:

คุณสมบัติทางกล:


ขนาด:

ขนาดนาม		Outside Diameter at Bevel อุปกรณ์ประกอบการ (mm)	เซ็นเตอร์ ทู เอ็นด์ (mm)
			90° เอลโบว์		45° เอลโบว์
DN	NPS	ยาเกินขนาด	A		B
			LR	SR	LR
15	1/2	21.3	38	...	16
20	3/4	26.7	38	...	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
หมายเหตุ: 1) นอกจากนี้ GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 ฯลฯ ยังถูกใช้ 2) The elbow with NPS over 48 shall be made subject to the sizes agreed by buyer and manufacturer ขนาดของเอลโบว์ที่มี NPS มากกว่า 48 จะถูกทําขึ้นตามขนาดที่ผู้ซื้อและผู้ผลิตตกลงกัน
