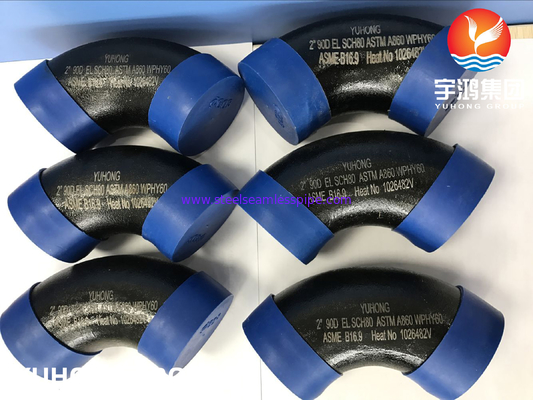

ASTM A860 WPHY60 SCH40 BW B16.9 อุปกรณ์ท่อเหล็กสีดำ

ASTM A860 WPHY60 SCH40 BW B16.9 อุปกรณ์ท่อเหล็กภาพวาดสีดำ

ASTM A860 WPHY60 เป็นข้อกำหนดมาตรฐานสำหรับการเชื่อมก้นเหล็กเฟอริติกที่มีความแข็งแรงสูงความแข็งแรงของผลผลิตขั้นต่ำ 415 Mpa ความต้านทานแรงดึง 515 Mpa ถึง 690 Mpaวัสดุที่ใช้ทำข้อต่อท่อดังกล่าวมาจากท่อเหล็กไร้ตะเข็บหรือรอยเชื่อมของ API 5L X60, X60M, X60Q เป็นต้น ซึ่งใช้สำหรับการส่งผ่านน้ำมันและก๊าซ

ASTM A860 เป็นข้อกำหนดมาตรฐานสำหรับอุปกรณ์เชื่อมก้นเหล็กเฟอริติกความแข็งแรงสูงแบบไร้รอยต่อและโครงสร้างเชื่อมด้วยไฟฟ้าอุปกรณ์ท่อเหล่านี้จะต้องได้รับการตกแต่งตามขนาดของ ASME B16.9 (สำหรับขนาด NPS 14 และเล็กกว่า) หรือ MSS SP 75 (สำหรับขนาด NPS 16 ถึง NPS 48)สามารถแบ่งประเภทเพิ่มเติมออกเป็น 6 เกรด: WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65, WPHY 70 อุปกรณ์ท่อที่ผลิตตามมาตรฐาน ASTM A860 มักจะใช้กับท่อเส้น API 5L และหน้าแปลนหลอมความแข็งแรงสูง ASTM A694 ใน ระบบส่งและจ่ายก๊าซแรงดันสูงและน้ำมัน

ASTM A860 ข้อมูลจำเพาะของอุปกรณ์ท่อเหล็กคาร์บอน:

ข้อมูลจำเพาะ : ASTM A860 / ASME SA860

ช่วง : ½”NB ถึง 48″NB ใน Sch 10s, 40s, 80s, 160s, XXS

ตัวเลือกสินค้า : ฟิตติ้งท่อเหล็กคาร์บอน

ประเภท : ไร้รอยต่อ / เชื่อม / ประดิษฐ์

รัศมีการดัด : R=1D, 2D, 3D, 5D, 6D, 8D, 10D หรือกำหนดเอง

ขนาด : ANSI/ASME B16.9, B16.28, MSS-SP-43

เกรด: WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70

วัสดุ การผลิต การรักษาความร้อน และการทดสอบ

อุปกรณ์ต่อท่อที่มีความแข็งแรงสูงของ ASTM A860 จะต้องทำจากวัสดุเม็ดละเอียดที่ผ่านการฆ่าเชื้ออย่างสมบูรณ์ซึ่งทำโดยกระบวนการหลอมที่มีจุดประสงค์เพื่อให้เกิดการรวมตัวของซัลไฟด์ที่ละเอียด กระจายตัวดี ซึ่งส่งเสริมความเหนียวรอยบากที่ดี ช่วยในการต้านทานต่อไฮโดรเจน ทำให้เกิดการแตกร้าวและสำหรับการเชื่อมที่เหมาะสมสำหรับการเชื่อมภาคสนามวัตถุดิบเริ่มต้นอาจประกอบด้วยแผ่น แผ่นชีท การตีขึ้นรูป บาร์ ท่อไร้รอยต่อและท่อเชื่อมฟิวชัน

อุปกรณ์ส่วนควบทั้งหมดจะต้องผ่านกรรมวิธีทางความร้อนด้วยวิธีใดวิธีหนึ่งของการทำให้เป็นปกติ การดับ การแบ่งเบาบรรเทา หรือการลดความเครียดการทดสอบและการตรวจสอบตามปกติส่วนใหญ่รวมถึงการตรวจด้วยภาพถ่ายรังสี การทดสอบอัลตราโซนิก การทดสอบ Charpy V-Notch การทดสอบความแข็ง ฯลฯ โดยเฉพาะอย่างยิ่ง แท่นเชื่อมชนที่ผลิตโดยกระบวนการขึ้นรูปเย็นจะต้องตรวจสอบสารแทรกซึมที่เป็นของเหลวหรืออนุภาคแม่เหล็ก
