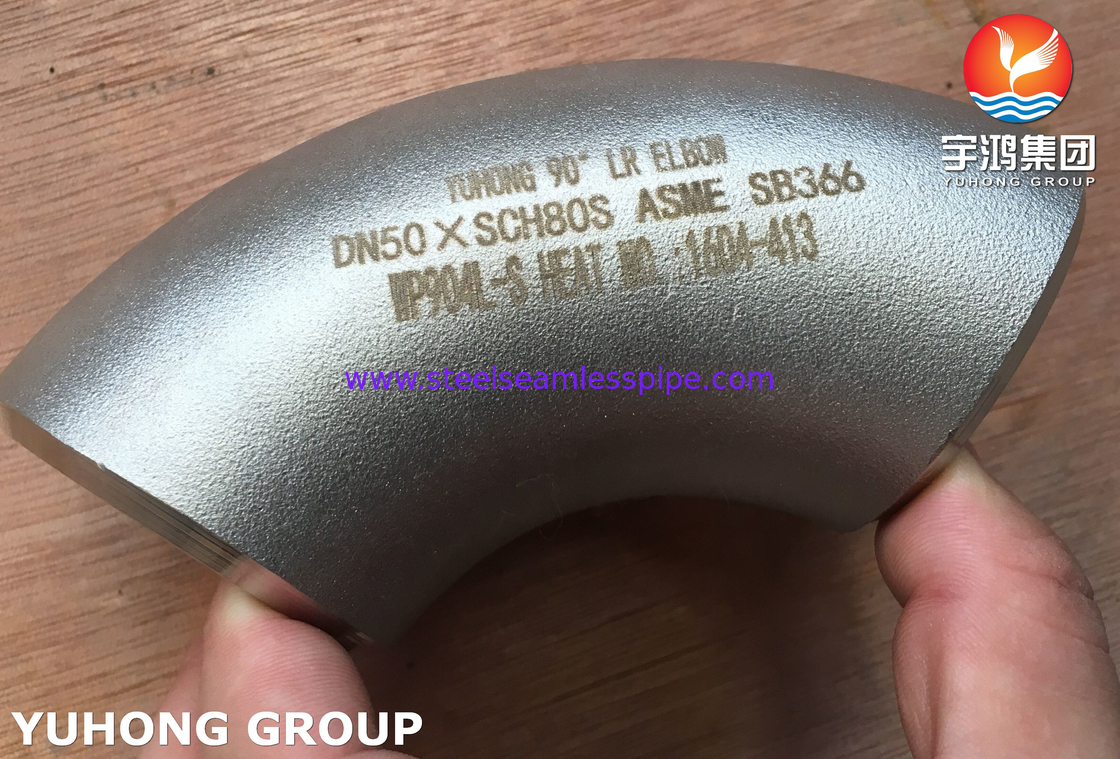

ASTM B366 WP904L เอลโคว 90 องศา สแตนเลส Buttweld Fitting ASME B16.9

ภาพรวม:


พื้นผิว WP904L เป็นส่วนประกอบสําคัญในระบบท่อหล่อหลายประเภท โดยหลักแล้วใช้ในอุตสาหกรรม เช่น น้ํามันและก๊าซ, ปิโตรเคมี, และการบํารุงรักษาน้ําที่รู้จักกันดีด้วยความทนทานต่อการกัดกร่อนสูงโดยเฉพาะในสภาพแวดล้อมที่มีกรด เนื่องจากมีคาร์บอนน้อย และมีธาตุ เช่น นิเคิล โครเมียม และโมลิบเดนัม

ด้วยการออกแบบที่แข็งแกร่ง, พันธนู WP904L ให้คุณสมบัติทางกลที่ดีเยี่ยม, ทําให้มันสามารถทนอุณหภูมิและความดันสูง.ทําให้มันเป็นที่เหมาะสมสําหรับการใช้งานที่ต้องการความทนทานและความน่าเชื่อถือ. คอมมักมีขนาดและมิติที่แตกต่างกัน เพื่อเข้ากับการตั้งท่อที่แตกต่างกัน และรูปร่างของมันทําให้มีการเปลี่ยนแปลงทิศทางอย่างเรียบร้อยภายในท่อลดความดันและความวุ่นวายให้น้อยที่สุด.

การติดตั้งโดยทั่วไปเรียบง่าย และข้อเอ็นบอยสามารถเชื่อมต่อหรือติดกับส่วนประกอบอื่น ๆ ได้มันเป็นสิ่งสําคัญที่จะให้ความเหมาะสมกับวัสดุอื่น ๆ ในระบบ เพื่อหลีกเลี่ยงการกัดกรองไฟฟ้าการตรวจสอบและบํารุงรักษาเป็นประจํา ช่วยยืดอายุการใช้งานของระบบท่อที่มี WP904L

โดยรวมแล้ว WP904L กลมเล็บรวมความยืดหยุ่น ความแข็งแรง และความทนทานต่อการกัดกร่อน ทําให้มันเป็นตัวเลือกที่นิยมในสภาพแวดล้อมที่ท้าทายมากมาย

รายละเอียด

ประกอบทางเคมี:

คุณสมบัติทางกล:


ขนาด:

ขนาดนาม		Outside Diameter at Bevel อุปกรณ์ประกอบการ (mm)	เซ็นเตอร์ ทู เอ็นด์ (mm)
			90° เอลโบว์		45° เอลโบว์
DN	NPS	ยาเกินขนาด	A		B
			LR	SR	LR
15	1/2	21.3	38	...	16
20	3/4	26.7	38	...	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
หมายเหตุ: 1) นอกจากนี้ GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 ฯลฯ ยังถูกใช้ 2) The elbow with NPS over 48 shall be made subject to the sizes agreed by buyer and manufacturer ขนาดของเอลโบว์ที่มี NPS มากกว่า 48 จะถูกทําขึ้นตามขนาดที่ผู้ซื้อและผู้ผลิตตกลงกัน
