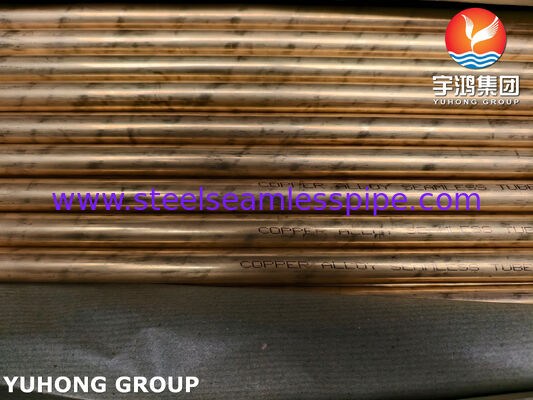

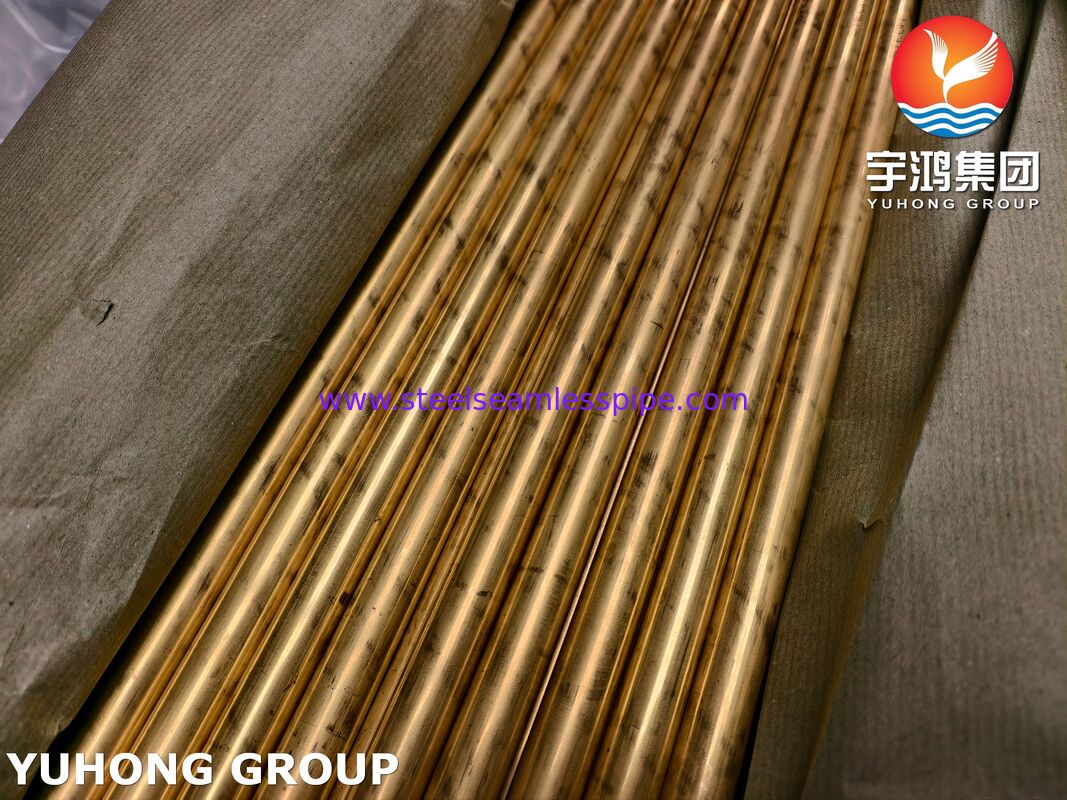

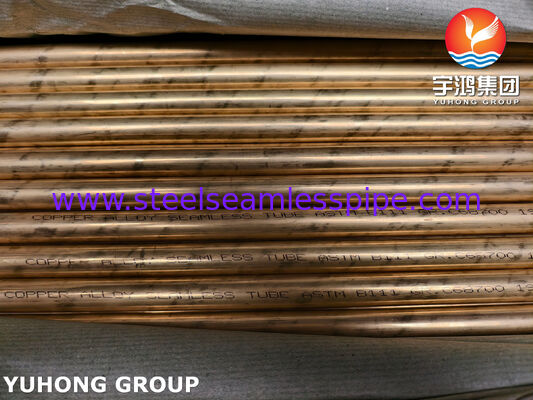

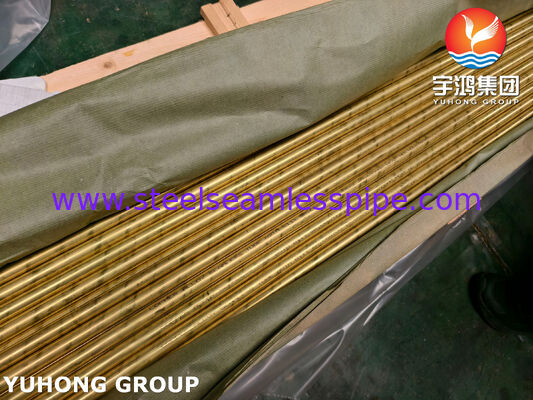

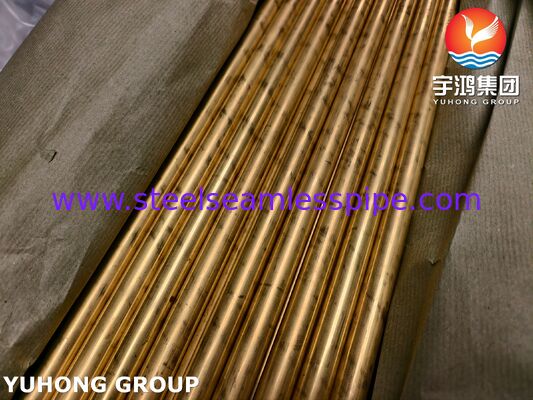

ASTM B111 C68700 หลอดอัลลูมิเนียมทองแดงไร้รอยสําหรับเครื่องแลกเปลี่ยนความร้อนและเครื่องปรับความร้อน
ASTM B111 C68700 ท่อสกัดทองแดงเป็นท่อทองแดงอลูมิเนียมที่ไม่มีรอยผลิตสําหรับการใช้งานในเครื่องประปา, เครื่องระเหยและเครื่องแลกเปลี่ยนความร้อน
UNS C68700 ได้รับการจัดอันดับว่าอลูมิเนียมทองแดง ประเภท Bตาม ASTM B111/B111M. สายสลัดเป็นวัสดุทองแดง-ยาง-อลูมิเนียมที่มีปริมาณแอสเซนิกที่ควบคุม. สารประกอบทางเคมีที่กําหนดได้ประกอบด้วยทองแดง 76.0 ٪ ٪ 79.0 ٪, อลูมิเนียม 1.8 ٪ 2.5% และ 0.02 ٪ 0.06% อาร์เซนิกโดยมีซิงค์เป็นสมดุล
ท่อสามารถนําเสนอในความเข้มแข็งที่แตกต่างกันและการตั้งค่ามิติตาม ASTM B111/B111M และความต้องการของโครงการอุปกรณ์ระเหยและอุปกรณ์โอนความร้อนอุตสาหกรรมอื่น ๆ.
รายละเอียดเทคนิค
| รายการ |
รายละเอียด |
| ชื่อสินค้า |
C68700 หลอดอัลลูมิเนียมทองแดงไร้รอย |
| มาตรฐาน |
ASTM B111 / ASTM B111M |
| ASME เท่ากับ |
ASME SB111 / SB111M เมื่อระบุ |
| UNS |
C68700 |
| ประเภทสกัด |
สารสกัดทองแดง-มะละกม-อลูมิเนียม |
| คําอธิบายทั่วไป |
อลูมิเนียมทองแดงประเภท B |
| ประเภทหลอด |
ไม่มีรอยต่อ |
| กระบวนการผลิต |
การดึง / การวาด / การผสมผสาน / การขัดตรงตามที่เหมาะสม |
| กว้างภายนอก |
ขนาดสูงสุด 80 มิลลิเมตร ภายในเขตใช้งานของ ASTM B111; ขนาดอื่น ๆ ตามข้อตกลง |
| ความหนาของผนัง |
ตามรายละเอียดและความต้องการของโครงการ |
| ความยาว |
ความยาวตรง, ตามความต้องการ |
| อุณหภูมิ |
O61 ผสมผสมผสมผสมผสมผสมผสมผสมผสมผสม |
| พื้นที่ |
ปรับปรุง / ทําความสะอาดพื้นผิว |
| สภาพสุดท้าย |
ปลายเรียบ หรือตามต้องการ |
| การทดสอบ |
การทดสอบระยะเวลา |
| เอกสาร |
MTC และเอกสารการตรวจสอบ |
C68700 สารประกอบเคมี
สารประกอบทางเคมีของ C68700 ควบคุมตามความต้องการของ ASTM B111 ที่ใช้ได้
| ธาตุ |
ความต้องการของ ASTM B111 C68700 |
| ทองแดง (Cu) |
760.0 ¥ 79.0% |
| อลูมิเนียม (Al) |
10,8 ∼ 2,5% |
| อาร์เซนิก (As) |
00.02 ละ 0.06% |
| เหล็ก (Fe |
≤ 0.06% |
| โลหะ (Pb) |
≤0.07% |
| ซิงค์ (Zn) |
เงินเหลือ |
คุณสมบัติทางกล
คุณสมบัติทางกลขึ้นอยู่กับความร้อนที่กําหนด
สําหรับC68700 O61 ท่ออากาศความต้องการขั้นต่ําของ ASTM B111 ที่ถูกอ้างอิงทั่วไปประกอบด้วย:
| อสังหาริมทรัพย์ |
O61 ความต้องการในการผสมผสม |
| ความแข็งแรงในการดึง |
≥ 345 MPa |
| ความแข็งแรง |
≥ 125 MPa |
| ความแข็ง |
ตามความต้องการความเข้มแข็งของ ASTM B111 |
กระบวนการผลิต
C68700 ท่อสกัดทองแดงไร้รอยถูกผลิตผ่านกระบวนการผลิตท่อที่ควบคุม
1การเตรียมอาหาร
วัสดุเหล็กเหล็กเหล็กถูกเตรียมขึ้นตามความต้องการที่ระบุ C68700 ประกอบทางเคมีและการระบุความร้อน
2การดึงออกและการเจาะ
บิลเล็ตถูกแปรรูปเพื่อสร้างท่อรูที่เหมาะสําหรับการดําเนินงานการดึงต่อไป
3การวาดภาพแบบเย็น
การออกแบบแบบเย็นจะใช้เพื่อบรรลุกว้างภายนอกที่ต้องการ ความหนาผนังและความอนุญาตมิติ
4การรักษาความร้อน
การปรับปรุงความร้อนหรือการบําบัดทางความร้อนอื่น ๆ ที่เหมาะสมจะดําเนินการตามความร้อนที่กําหนดและความต้องการ ASTM B111
5การขัดและตัด
ท่อถูกขัดตรงและตัดเป็นความยาวที่ต้องการ
6การตรวจสอบสุดท้าย
การทดสอบขนาด, พื้นผิว และการทดสอบทางกลและไม่ทําลายที่ใช้ได้
ขนาดของท่อ
ท่อทองแดงอลูมิเนียม C68700 สามารถนําเสนอได้ในการผสมผสานที่แตกต่างกันของเส้น径ภายนอกและความหนาของผนัง
ข้อมูลการสั่งซื้อทั่วไปรวมถึง:
-
กว้างด้านนอก
-
ความหนาของผนัง
-
ความยาวของท่อ
-
อุณหภูมิ
-
ความละเอียดขนาด
-
สภาพปลาย
-
สภาพผิว
-
ความต้องการในการทดสอบ
สําหรับโครงการเครื่องปรับความร้อนและเครื่องแลกเปลี่ยนความร้อน, ขนาดของท่อสามารถผลิตตามการออกแบบแผ่นท่อของลูกค้า, รายละเอียดอุปกรณ์หรือตารางท่อ.
การรักษาความร้อนและความร้อน
ASTM B111/B111M ระบุหลายสภาพของท่อ, รวมถึง:
-
ผสมผสม
-
แสงดึง
-
สายดึง
-
สะดวกและปลายแอนลีย์
ความร้อนที่เลือกจะส่งผลต่อคุณสมบัติทางกลและคุณสมบัติการสร้างของท่อ ASTM B111/B111M-24 ระบุโดยเฉพาะเงื่อนไขเหล่านี้ที่มีสําหรับท่อทองแดงและท่อเหล็กเหล็ก
สําหรับการใช้งานที่เกี่ยวข้องกับการขยายท่อ, การบิดหรือการติดตั้งท่อต่อแผ่นท่อ, ความร้อนที่เหมาะสมควรถูกยืนยันระหว่างช่วงวิศวกรรม
การทดสอบและการควบคุมคุณภาพ
การควบคุมคุณภาพสามารถดําเนินการตาม ASTM B111/B111M และความต้องการการซื้อของลูกค้า
การตรวจเคมี
การทดสอบทางกล
-
การทดสอบความยืด
-
การทดสอบความแข็งแรง
-
ความยาว
-
ความแข็ง
การทดสอบท่อ
การทดสอบ ASTM B111 ที่ใช้ได้อาจรวมถึง:
-
การทดสอบการขยาย
-
การทดสอบการผ่อนคลาย
-
การทดสอบความเครียดเหลือ
-
การทดสอบกระแส Eddy
-
การทดสอบแบบไฮโดรสแตต
-
การทดสอบแบบปนูเมติก
ASTM B111/B111M-24 ระบุโดยเฉพาะเจาะจงการทดสอบการขยายตัว, การชื้นและความเครียดที่เหลือ พร้อมกับการทดสอบระบอบกระแส, ไฮโดรสเตติกและพนูเมติกภายในความต้องการของสินค้า
การตรวจสอบมิติ
การตรวจสอบสามารถรวมถึง:
-
กว้างด้านนอก
-
ความหนาของผนัง
-
ความยาว
-
ความตรง
-
อุปกรณ์ประกอบ
-
สภาพปลาย
-
สภาพผิว
การใช้งาน
เครื่องบดผิว
C68700 ท่อไร้สายถูกระบุสําหรับการใช้งานท่อคอนเดนเซอร์ที่ครอบคลุมโดย ASTM B111.
เครื่องแลกเปลี่ยนความร้อน
ท่อสามารถใช้เป็นท่อส่งความร้อนในเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อที่ระบุ C68700 ทองเหลือง
เครื่องระเหย
ASTM B111 รวมถึงการใช้งานเครื่องระเหยในเขตใช้งานของมันสําหรับท่อไร้รอยทองแดงและเหล็กเหล็กเหล็ก
อุปกรณ์ทําความเย็นอุตสาหกรรม
อุปกรณ์ประจําอาจรวมถึง:
-
เครื่องบดผิว
-
เครื่องแลกเปลี่ยนความร้อนแบบกระเป๋าและหลอด
-
เครื่องระเหย
-
เครื่องเย็นอุตสาหกรรม
-
อุปกรณ์ส่งความร้อนสําหรับการผลิตพลังงาน
-
อุปกรณ์เย็นเรือและกระบวนการ
