ท่อครีบต่ำสำหรับคอนเดนเซอร์ – อะลูมิเนียมทองเหลือง ASME SB111 C68700
ภาพรวมผลิตภัณฑ์
ท่อครีบต่ำสำหรับคอนเดนเซอร์ผลิตจาก อะลูมิเนียมทองเหลือง ASME SB111 C68700 / UNS C68700 ออกแบบมาเพื่อเพิ่มพื้นที่การถ่ายเทความร้อนภายนอกของท่อคอนเดนเซอร์ ในขณะที่ยังคงรูปทรงท่อที่กะทัดรัด
C68700 ซึ่งมักระบุว่าเป็น อะลูมิเนียมทองเหลือง B / อะลูมิเนียมทองเหลืองผสมสารหนู เป็นโลหะผสมทองแดง-สังกะสีที่มีอะลูมิเนียมและการเติมสารหนูที่ควบคุมได้ ASME SB111 / ASTM B111 ระบุ C68700 สำหรับการใช้งานท่อคอนเดนเซอร์ เครื่องระเหย และเครื่องแลกเปลี่ยนความร้อนแบบไร้ตะเข็บ
รูปทรงครีบต่ำสร้างชุดครีบภายนอกที่รวมเป็นเนื้อเดียวรอบพื้นผิวท่อ เมื่อเทียบกับท่อเรียบที่มีเส้นผ่านศูนย์กลางภายนอกเท่ากัน พื้นที่ผิวภายนอกที่เพิ่มขึ้นสามารถปรับปรุงการถ่ายเทความร้อนและให้ความสามารถในการถ่ายเทความร้อนที่มากขึ้นภายในโครงสร้างเครื่องแลกเปลี่ยนที่กำหนด
ท่อเหล่านี้เหมาะอย่างยิ่งสำหรับ คอนเดนเซอร์พื้นผิว เครื่องแลกเปลี่ยนความร้อนน้ำทะเลและน้ำหล่อเย็น คอนเดนเซอร์สำหรับเรือ อุปกรณ์แยกเกลือออกจากน้ำ และระบบหล่อเย็นอุตสาหกรรม ที่เลือกใช้อะลูมิเนียมทองเหลืองเนื่องจากมีการนำความร้อน ความแข็งแรงเชิงกล และความต้านทานต่อการกัดกร่อนจากการสึกกร่อนในสภาวะการใช้งานกับน้ำที่เหมาะสม
คุณสมบัติหลัก
- วัสดุ: ASME SB111 C68700 / UNS C68700
- การระบุวัสดุ: อะลูมิเนียมทองเหลือง B / อะลูมิเนียมทองเหลืองผสมสารหนู
- ประเภทท่อ: ท่อครีบต่ำไร้ตะเข็บ
- การใช้งาน: คอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน
- ครีบต่ำในตัวช่วยเพิ่มพื้นที่ผิวการถ่ายเทความร้อนภายนอก
- เหมาะสำหรับน้ำหล่อเย็นและคอนเดนเซอร์
- มีให้เลือกตามความสูงครีบ ระยะห่างครีบ ความหนาผนัง และความยาวที่กำหนดเอง
- ผลิตตามแบบลูกค้าและข้อกำหนดเครื่องแลกเปลี่ยนความร้อน
- มีการตรวจสอบมิติและไม่ทำลาย
- เหมาะสำหรับการผลิตไฟฟ้า การเดินเรือ การแยกเกลือออกจากน้ำ ปิโตรเคมี และการใช้งานหล่อเย็นในอุตสาหกรรม
การใช้งานทั่วไป
1. คอนเดนเซอร์พื้นผิว
ท่อครีบต่ำ C68700 สามารถใช้ใน ระบบคอนเดนเซอร์พื้นผิว ที่ไอน้ำถูกควบแน่นที่ด้านหนึ่งของพื้นผิวการถ่ายเทความร้อน และน้ำหล่อเย็นไหลผ่านท่อ
ASTM B111 ระบุ C68700 ในบรรดาโลหะผสมทองแดงที่ครอบคลุมสำหรับคอนเดนเซอร์พื้นผิว เครื่องระเหย และเครื่องแลกเปลี่ยนความร้อนโดยเฉพาะ
2. คอนเดนเซอร์โรงไฟฟ้า
ท่อสามารถนำมาพิจารณาสำหรับคอนเดนเซอร์และอุปกรณ์หล่อเย็นเสริมใน:
- โรงไฟฟ้าพลังความร้อน
- โรงไฟฟ้าพลังงานความร้อนร่วม
- โรงไฟฟ้าอุตสาหกรรม
- ระบบผลิตไฟฟ้าแบบโคเจนเนอเรชั่น
3. การหล่อเย็นทางทะเลและน้ำทะเล
C68700 มีความเกี่ยวข้องอย่างกว้างขวางกับการใช้งานท่อคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อนที่เกี่ยวข้องกับน้ำหล่อเย็น องค์ประกอบของอะลูมิเนียมทองเหลืองมีความเกี่ยวข้องเป็นพิเศษกับอุปกรณ์ที่เกี่ยวข้องกับการเดินเรือและน้ำทะเล เมื่อมีการควบคุมเคมีภัณฑ์การทำงานและความเร็วของน้ำอย่างเหมาะสม
อุปกรณ์ทั่วไป ได้แก่:
- คอนเดนเซอร์สำหรับเรือ
- ระบบหล่อเย็นส่วนกลาง
- เครื่องทำความเย็นเครื่องยนต์
- อุปกรณ์หล่อเย็นนอกชายฝั่ง
- เครื่องแลกเปลี่ยนความร้อนบนเรือ
4. อุปกรณ์แยกเกลือออกจากน้ำ
ท่อครีบต่ำ C68700 สามารถจัดหาให้สำหรับอุปกรณ์ถ่ายเทความร้อนที่ใช้ในระบบแยกเกลือออกจากน้ำและบำบัดน้ำทะเล โดยขึ้นอยู่กับเคมีภัณฑ์น้ำและสภาวะการออกแบบเฉพาะ
5. เครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม
การใช้งานที่เป็นไปได้ ได้แก่:
- เครื่องแลกเปลี่ยนความร้อนน้ำหล่อเย็น
- คอนเดนเซอร์กระบวนการ
- เครื่องทำความเย็นน้ำมัน
- เครื่องทำความเย็นน้ำ
- เครื่องแลกเปลี่ยนความร้อนกระบวนการเคมี
- ระบบน้ำหมุนเวียนในอุตสาหกรรม
ช่วงขนาดทั่วไป
ควรเลือกขนาดที่แน่นอนตามการออกแบบคอนเดนเซอร์ การคำนวณทางความร้อน การกำหนดค่าแผ่นท่อ และข้อกำหนดโครงการที่ใช้บังคับ
ช่วงการผลิตทั่วไปอาจรวมถึง:
| พารามิเตอร์ |
ช่วงทั่วไป |
| เส้นผ่านศูนย์กลางภายนอกของท่อฐาน |
12.7–38.1 มม. |
| ความหนาผนังท่อฐาน |
0.8–3.0 มม. |
| ความสูงครีบโดยรวม |
0.5–2.5 มม. |
| ระยะห่างครีบ |
1.5–5.0 มม. |
| ความยาวท่อ |
สูงสุดประมาณ 18,000 มม. |
| ประเภทครีบ |
ครีบต่ำในตัว |
| รูปแบบท่อ |
ไร้ตะเข็บ |
| อุณหภูมิ |
อบอ่อน / ดึงอ่อน / ดึงแข็ง หรือตามที่ระบุในโครงการ |
ASTM B111/B111M-24 ครอบคลุมท่อคอนเดนเซอร์ไร้ตะเข็บที่มีเส้นผ่านศูนย์กลางสูงสุด 3 1/8 นิ้ว (80 มม.) แม้ว่าขนาดท่อครีบต่ำจริงมักจะถูกกำหนดโดยการออกแบบเครื่องแลกเปลี่ยนและข้อกำหนดของผู้ซื้อ
สำคัญ: ค่ามิติข้างต้นเป็นช่วงการผลิตทั่วไป แทนที่จะเป็นข้อกำหนดมิติ ASME SB111 สากล ควรยืนยันขนาดที่แน่นอน ความคลาดเคลื่อน รูปทรงครีบ อุณหภูมิ และข้อกำหนดการตรวจสอบกับข้อกำหนดการซื้อและฉบับมาตรฐานที่ใช้บังคับ
องค์ประกอบทางเคมีของ C68700
ข้อกำหนดองค์ประกอบทางเคมีทั่วไปสำหรับ อะลูมิเนียมทองเหลือง UNS C68700 ได้แก่:
| ธาตุ |
ขีดจำกัดทั่วไป / มาตรฐาน, % |
| ทองแดง (Cu) |
76.0–79.0 |
| อะลูมิเนียม (Al) |
1.8–2.5 |
| เหล็ก (Fe) |
ควบคุมโดยข้อกำหนด |
| สังกะสี (Zn) |
ส่วนที่เหลือ |
| สารหนู (As) |
0.02–0.06 |
| ตะกั่ว (Pb) |
ควบคุมโดยข้อกำหนด |
C68700 ถูกจัดประเภทโดยฐานข้อมูล UNS ของ Copper Development Association ว่าเป็น อะลูมิเนียมทองเหลือง, ผสมสารหนู โดยมีทองแดงประมาณ 76–79%, อะลูมิเนียม 1.8–2.5% และสารหนู 0.02–0.06% โดยมีสังกะสีเป็นส่วนที่เหลือ
สำหรับการจัดหาตามสัญญา ฉบับ ASME/ASTM ที่ใช้บังคับและข้อกำหนดการซื้อจะมีผลเหนือกว่าตารางองค์ประกอบทั่วไป
คุณสมบัติเชิงกล
คุณสมบัติเชิงกลขึ้นอยู่กับอุณหภูมิของท่อและช่วงมิติที่ใช้บังคับ ASME SB111/ASTM B111 กำหนดข้อกำหนดตามอุณหภูมิที่ระบุ แทนที่จะถือว่าท่อ C68700 ทั้งหมดมีค่าคุณสมบัติเชิงกลสากลเพียงค่าเดียว ASTM B111 ระบุสภาวะต่างๆ รวมถึง อบอ่อน, ดึงอ่อน, ดึงแข็ง และดึงแข็ง/อบอ่อนปลาย.
คุณสมบัติทั่วไปที่ประเมินสำหรับท่อคอนเดนเซอร์ C68700 ได้แก่:
- ความต้านทานแรงดึง
- ความแข็งแรงคราก / ความแข็งแรงพิสูจน์ (ถ้ามี)
- การยืดตัว
- ความแข็ง
- พฤติกรรมการขยายตัว
- ประสิทธิภาพการแบน
สำหรับหน้าผลิตภัณฑ์เชิงพาณิชย์ เป็นที่นิยมกว่าที่จะระบุค่าที่รับประกันตาม อุณหภูมิที่สั่งซื้อและข้อกำหนด ASME SB111 ปัจจุบัน แทนที่จะนำเสนอตารางคุณสมบัติเชิงกลเดียวที่อาจใช้กับทุกอุณหภูมิอย่างไม่ถูกต้อง
กระบวนการผลิต
ท่อคอนเดนเซอร์ C68700 แบบครีบต่ำของเราสามารถผลิตได้ผ่านลำดับการควบคุมดังนี้:
- การเตรียมแท่ง/ท่อโลหะผสม C68700
- การผลิตท่อไร้ตะเข็บ
- การดึงเย็นหรือการปรับขนาด
- การอบอ่อนตามอุณหภูมิที่ต้องการ
- การยืดตรง
- การควบคุมมิติที่แม่นยำ
- การขึ้นรูปครีบต่ำในตัว
- การตรวจสอบรูปทรงครีบ
- การทำความสะอาดพื้นผิวท่อ
- การตรวจสอบแบบไม่ทำลายและมิติ
- การทำเครื่องหมายและบรรจุภัณฑ์ขั้นสุดท้าย
ASTM B111 อธิบายเส้นทางการผลิต รวมถึงการหล่อ การอัดรีด การดึง การอบอ่อน การยืดตรง การตัดแต่ง และกระบวนการอื่นๆ ที่สามารถผลิตท่อไร้ตะเข็บในสภาวะที่ระบุได้
การตรวจสอบและการทดสอบ
เพื่อให้แน่ใจว่าเหมาะสมกับการใช้งานคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน การตรวจสอบสามารถรวมถึง:
การวิเคราะห์ทางเคมี
สามารถทำการระบุวัสดุเชิงบวกหรือการวิเคราะห์ทางเคมีในห้องปฏิบัติการเพื่อยืนยันองค์ประกอบทางเคมีของโลหะผสม C68700

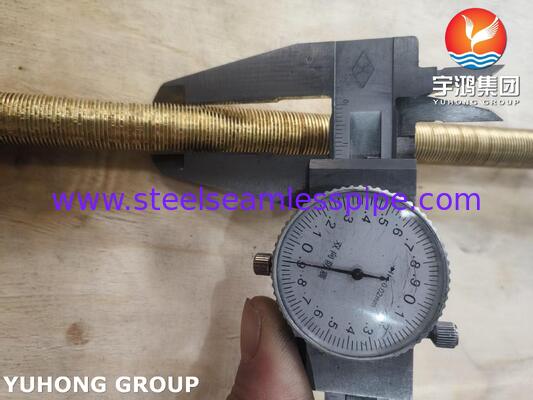

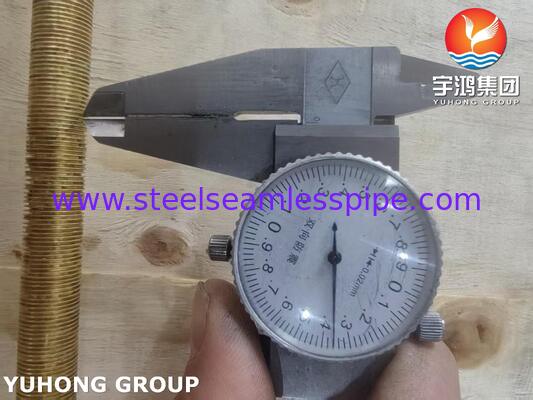

การตรวจสอบมิติ
การตรวจสอบมิติทั่วไป ได้แก่:
- เส้นผ่านศูนย์กลางภายนอก
- ความหนาผนัง
- ความยาวท่อ
- ความสูงครีบ
- ระยะห่างครีบ
- มิติโคนครีบ
- ความตรง
- ความกลม
- สภาพปลายท่อ
การทดสอบแรงดึง
การทดสอบแรงดึงจะดำเนินการตามข้อกำหนดวัสดุที่ใช้บังคับและอุณหภูมิที่สั่งซื้อเพื่อยืนยันประสิทธิภาพเชิงกล
การทดสอบการขยายตัว
การทดสอบการขยายตัวจะประเมินความสามารถของท่อในการทนต่อการขยายตัวที่ควบคุมได้โดยไม่เกิดการแตกร้าวหรือความเสียหายที่ยอมรับไม่ได้
การทดสอบการแบน
การทดสอบการแบนจะประเมินความเหนียวของท่อและความสมบูรณ์ของวัสดุ
การทดสอบกระแสไหลวน (Eddy-Current Testing)
การตรวจสอบกระแสไหลวนสามารถใช้เป็นวิธีการไม่ทำลายเพื่อตรวจจับความไม่สมบูรณ์ที่เกี่ยวข้องในผนังท่อ
การทดสอบแรงดันน้ำ (Hydrostatic Testing)
สามารถทำการทดสอบแรงดันน้ำได้ตามที่ระบุในคำสั่งซื้อหรือมาตรฐานที่ใช้บังคับ
การทดสอบแรงดันลม / การทดสอบใต้น้ำด้วยอากาศ
สามารถจัดให้มีการทดสอบการรั่วไหลของแรงดันลมได้เมื่อจำเป็นตามข้อกำหนดโครงการ
ASTM B111/B111M ระบุการทดสอบการขยายตัว การแบน และความเค้นตกค้าง และยังจัดให้มีการตรวจสอบกระแสไหลวน แรงดันน้ำ และแรงดันลมในบรรดาข้อกำหนด/ตัวเลือกการทดสอบ
การตรวจสอบด้วยสายตาและพื้นผิว
พื้นผิวท่อจะถูกตรวจสอบสำหรับ:
- รอยแตก
- รอยแยก
- รอยต่อ
- รอยขีดข่วนมากเกินไป
- ข้อบกพร่องบนพื้นผิว
- ความเสียหายของครีบ
- การเสียรูป
- การกัดกร่อนหรือการปนเปื้อน
ข้อดีของการออกแบบครีบต่ำ
วัตถุประสงค์หลักของการกำหนดค่าครีบต่ำคือการเพิ่มพื้นที่การถ่ายเทความร้อนภายนอกโดยไม่จำเป็นต้องเพิ่มเส้นผ่านศูนย์กลางท่อฐานตามสัดส่วน
เมื่อเทียบกับท่อคอนเดนเซอร์แบบเรียบ ท่อครีบต่ำสามารถให้:
- พื้นที่การถ่ายเทความร้อนภายนอกที่เพิ่มขึ้น
- ความสามารถในการถ่ายเทความร้อนที่มากขึ้นภายในเครื่องแลกเปลี่ยนที่กะทัดรัด
- ศักยภาพในการลดพื้นที่ผิวเครื่องแลกเปลี่ยนที่ต้องการ
- การใช้ประโยชน์จากรูปแบบแผ่นท่อที่มีอยู่ได้อย่างมีประสิทธิภาพ
- โซลูชันที่ใช้งานได้จริงเมื่อสัมประสิทธิ์การถ่ายเทความร้อนด้านเปลือกต่ำกว่าสัมประสิทธิ์ด้านท่อ
ข้อได้เปรียบทางความร้อนที่แท้จริงขึ้นอยู่กับรูปทรงครีบ คุณสมบัติของของไหล ความเร็ว การอุดตัน ความแตกต่างของอุณหภูมิ แรงดันตก และการออกแบบเครื่องแลกเปลี่ยนความร้อนที่สมบูรณ์
ทำไมต้องเลือกอะลูมิเนียมทองเหลือง C68700?
C68700 ผสมผสานเมทริกซ์ที่อุดมด้วยทองแดงกับอะลูมิเนียมและการเติมสารหนูที่ควบคุมได้ การใช้งานที่ได้รับการยอมรับในท่อคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อนทำให้เป็นตัวเลือกวัสดุที่เกี่ยวข้องสำหรับการใช้งานกับน้ำหล่อเย็น
ข้อได้เปรียบหลักสำหรับการใช้งานคอนเดนเซอร์ ได้แก่:
- ความสามารถในการถ่ายเทความร้อนที่ดี
- ความแข็งแรงเชิงกลที่เหมาะสมสำหรับการใช้งานท่อ
- ความครอบคลุมของข้อกำหนดท่อคอนเดนเซอร์ที่ได้รับการยอมรับ
- ความต้านทานต่อการกัดกร่อนจากการสึกกร่อนที่ดีภายใต้สภาวะการใช้งานกับน้ำที่เหมาะสม
- ความเหมาะสมสำหรับอุปกรณ์หล่อเย็นทางทะเลและอุตสาหกรรม
- มีให้เลือกในอุณหภูมิท่อที่แตกต่างกัน
ASTM B111 ระบุ C68700 ว่าเป็น อะลูมิเนียมทองเหลือง B สำหรับท่อคอนเดนเซอร์ไร้ตะเข็บ และขอบเขต B111/B111M ปัจจุบันครอบคลุมคอนเดนเซอร์พื้นผิว เครื่องระเหย และเครื่องแลกเปลี่ยนความร้อน
การประกันคุณภาพ
แต่ละชุดการผลิตสามารถจัดส่งพร้อมเอกสารคุณภาพที่เหมาะสม เช่น:
- ใบรับรองการทดสอบวัสดุ (MTC)
- รายงานองค์ประกอบทางเคมี
- ผลการทดสอบเชิงกล
- รายงานการตรวจสอบมิติ
- รายงานการทดสอบกระแสไหลวน
- รายงานการทดสอบแรงดันน้ำ (หากระบุ)
- การติดตามความร้อน/ล็อต
- ใบรับรองการปฏิบัติตามข้อกำหนด
- เอกสารการตรวจสอบโดยบุคคลที่สาม (หากจำเป็น)

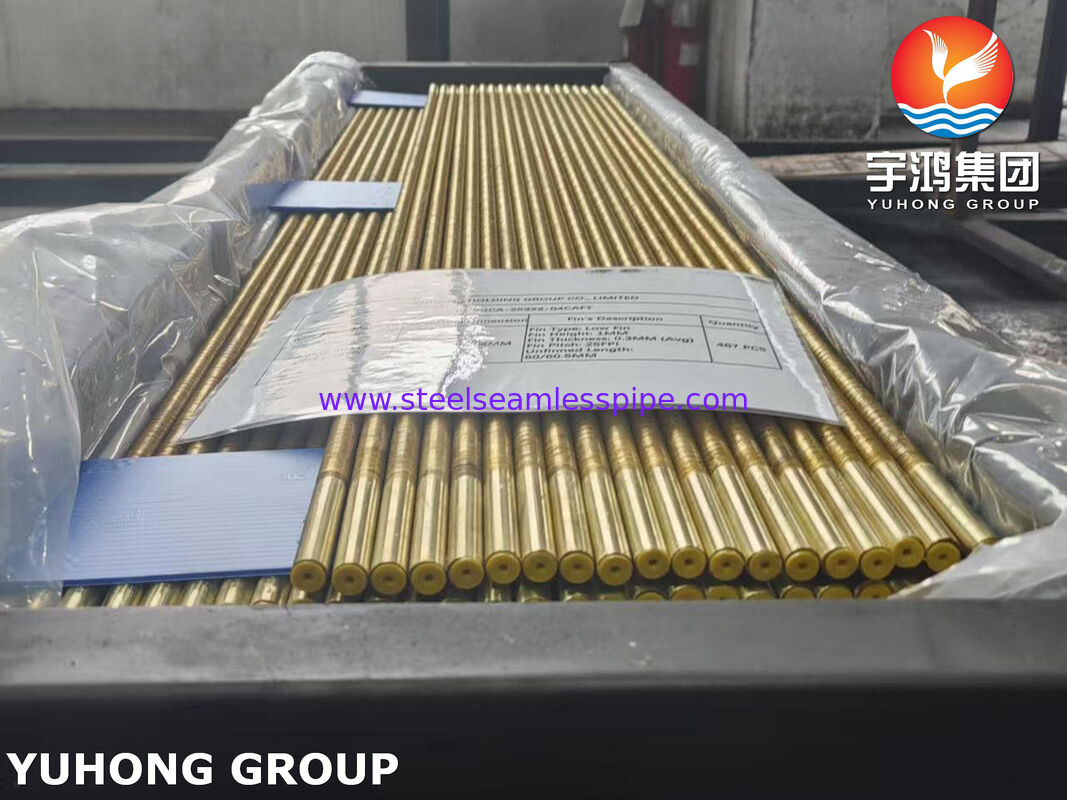

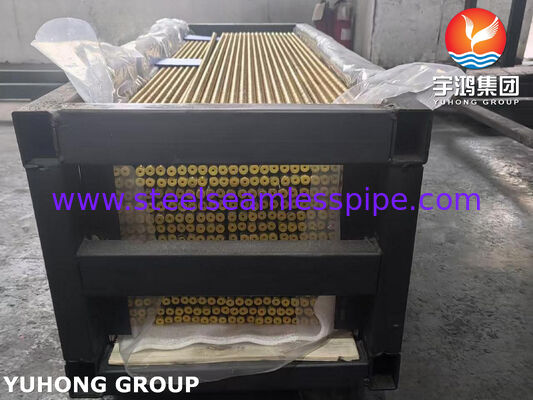

บรรจุภัณฑ์
ท่อครีบต่ำ C68700 สามารถจัดส่งในบรรจุภัณฑ์ส่งออกที่เหมาะสมตามความยาวท่อและความต้องการของลูกค้า
การป้องกันทั่วไปอาจรวมถึง:
- ฝาครอบปลายพลาสติก
- การห่อป้องกัน
- บรรจุภัณฑ์กันความชื้น
- การมัดพร้อมป้ายระบุ
- กล่องไม้หรือบรรจุภัณฑ์เกรดส่งออก (หากจำเป็น)
แต่ละมัดสามารถทำเครื่องหมายด้วยเกรดวัสดุ ขนาด ความยาว หมายเลขความร้อน/ล็อต ปริมาณ และข้อกำหนดที่ใช้บังคับเพื่อการติดตาม
การวางตำแหน่งผลิตภัณฑ์ที่แนะนำ
ท่อครีบต่ำ ASME SB111 C68700 สำหรับคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน
ผลิตภัณฑ์นี้เหมาะอย่างยิ่งสำหรับลูกค้าที่กำลังมองหาท่อครีบต่ำอะลูมิเนียมทองเหลืองสำหรับ:
คอนเดนเซอร์พื้นผิว | คอนเดนเซอร์โรงไฟฟ้า | เครื่องแลกเปลี่ยนความร้อนทางทะเล | การหล่อเย็นน้ำทะเล | อุปกรณ์แยกเกลือออกจากน้ำ | ระบบหล่อเย็นอุตสาหกรรม
