รายละเอียดสินค้า

เน้น:

ท่อ U-Bend โลหะผสมนิกเกิล ASME SB163 N04400

ท่อ U-Bend โลหะผสมนิกเกิลสำหรับคอนเดนเซอร์

ท่อโลหะผสมนิกเกิลสำหรับเครื่องแลกเปลี่ยนความร้อน

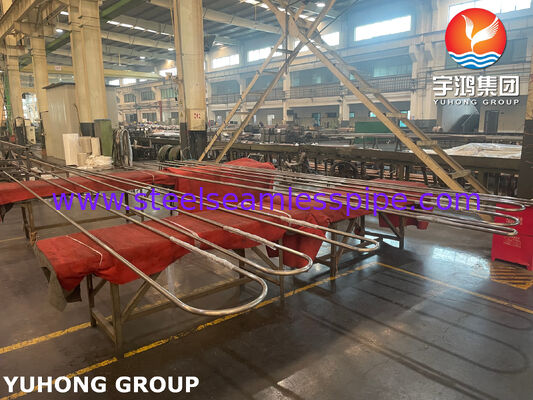

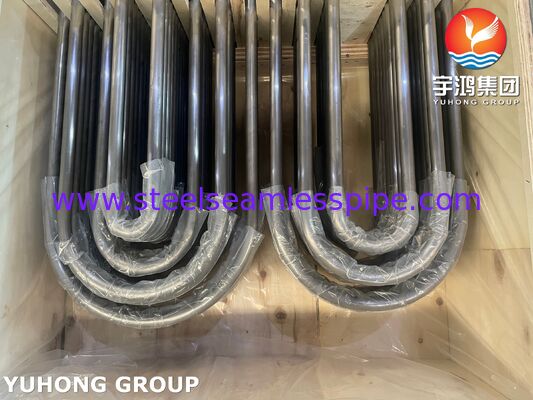

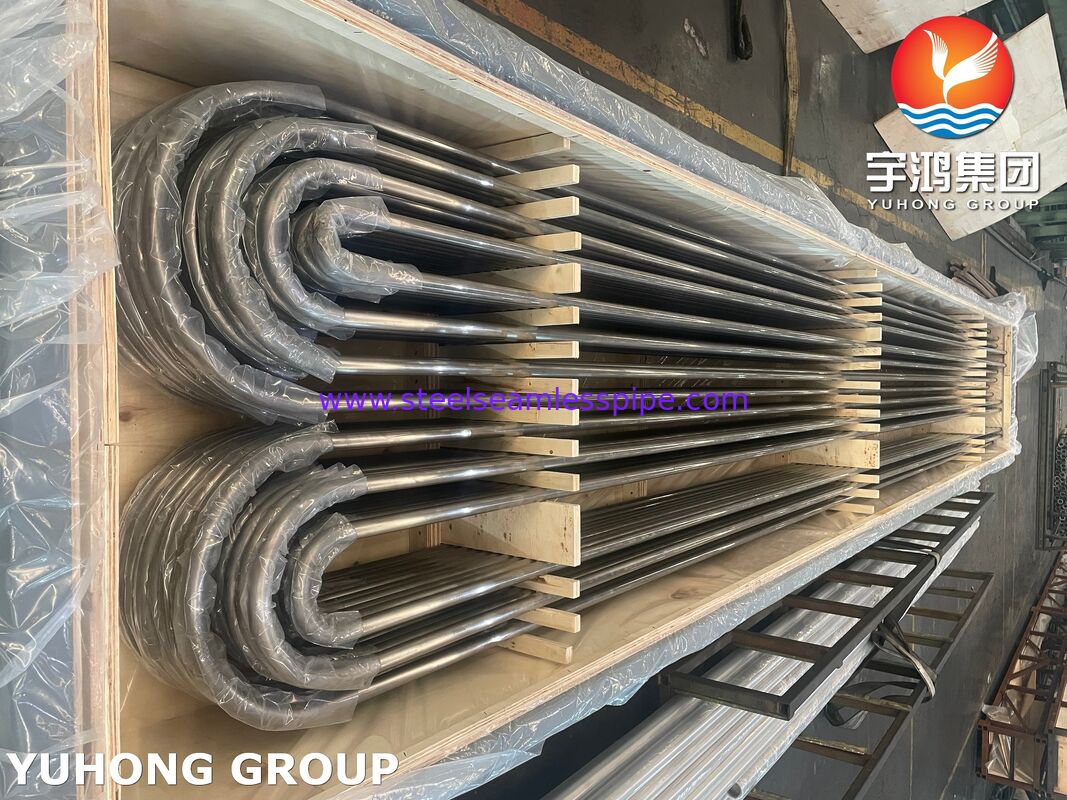

ท่อโค้งรูปตัวยูโลหะผสมนิกเกิล ASME SB163 N04400 สำหรับคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ

ภาพรวมผลิตภัณฑ์

ท่อโค้งรูปตัวยูโลหะผสมนิกเกิล ASME SB163 N04400 | ท่อแลกเปลี่ยนความร้อนและคอนเดนเซอร์ Monel 400 แบบไร้ตะเข็บ

Yuhong Group Co., Ltd. จัดหาชิ้นส่วนเครื่องแลกเปลี่ยนความร้อนที่ครอบคลุม รวมถึงภาชนะรับแรงดัน เครื่องทำความเย็นอากาศ ชุดท่อ ท่อโค้ง ท่อครีบ แผ่นท่อ แผ่นกั้น และหัว ท่อแลกเปลี่ยนความร้อนแบบโค้งรูปตัวยูของเรามีความเชี่ยวชาญเฉพาะด้านเรขาคณิตการโค้งงอ ASME SB-163 การคำนวณผนังบาง และการเตรียมปลายท่อ

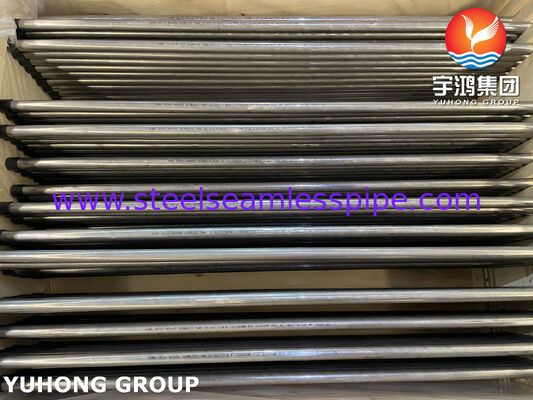

ผลิตภัณฑ์นี้เป็นท่อโค้งรูปตัวยู UNS N04400 โลหะผสมนิกเกิล-ทองแดงแบบไร้ตะเข็บ ออกแบบมาสำหรับงานคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน ASME SB-163 ครอบคลุมเส้นผ่านศูนย์กลางภายนอก 3 นิ้ว (76.2 มม.) และต่ำกว่า ผนังขั้นต่ำ 0.148 นิ้ว (3.76 มม.) และต่ำกว่า หรือผนังเฉลี่ย 0.165 นิ้ว (4.19 มม.) และต่ำกว่า N04400 จะถูกจัดหาในสภาพอบอ่อนหรือคลายความเค้น โดยมีปลายท่ออบอ่อนให้เลือกตามข้อกำหนด ขนาดคอนเวอร์เตอร์ผนังบางเส้นผ่านศูนย์กลางเล็กครอบคลุมโดย ASME SB-163 ภาคผนวก X2 เมื่อระบุ

องค์ประกอบทางเคมี

ASME SB-163 ตารางที่ 1

ธาตุ	N04400, %
นิกเกิล	63.0 ขั้นต่ำ
ทองแดง	28.0-34.0
เหล็ก	2.5 สูงสุด
แมงกานีส	2.0 สูงสุด
คาร์บอน	0.3 สูงสุด
ซิลิคอน	0.5 สูงสุด
กำมะถัน	0.024 สูงสุด

คุณสมบัติทางกลและสภาพ

ASME SB-163 ตารางที่ 3

สภาพ	แรงดึง, ขั้นต่ำ	แรงคราก 0.2% ชดเชย, ขั้นต่ำ	การยืดตัว, ขั้นต่ำ	ความแข็ง
อบอ่อน	70 ksi (483 MPa)	28 ksi (193 MPa)	35%	--
คลายความเค้น	85 ksi (586 MPa)	55 ksi (379 MPa)	15%	B75 สูงสุดสำหรับปลายอบอ่อน

N04400 จะถูกจัดหาในสภาพอบอ่อนหรือคลายความเค้น หากท่อที่คลายความเค้นมีปลายอบอ่อน ความแข็งหลังการอบอ่อนจะต้องไม่เกินค่าในตารางที่ 3 ของ ASME SB-163 ข้อกำหนดขนาดเกรนของ ASME SB-163 ใช้กับ UNS N08120, UNS N08810 และ UNS N08811 ไม่ใช่ N04400

การผลิต การทดสอบ และการควบคุมท่อโค้งรูปตัวยู

ท่อ N04400 แบบไร้ตะเข็บจะถูกทำงานเย็นและอบอ่อน ASME SB-163 กำหนดให้:

การวิเคราะห์ทางเคมี
การทดสอบแรงดึง
การทดสอบความแข็งเมื่อระบุปลายอบอ่อน
การทดสอบการบาน
การทดสอบแรงดันน้ำหรือการทดสอบแบบไม่ทำลายด้วยไฟฟ้า

การทดสอบการบานจะดำเนินการที่ปลายด้านหนึ่งของท่อสำเร็จรูป 1% ต่อชุด (ขั้นต่ำหนึ่งท่อสำหรับชุดที่มีน้อยกว่า 100 ท่อ) เครื่องมือขยายขนาด 60° จะเพิ่มเส้นผ่านศูนย์กลางภายนอกที่ระบุขึ้น 30% และชิ้นงานที่บานจะต้องไม่แสดงรอยแตกผ่านผนัง

ท่อแต่ละเส้นจะได้รับการทดสอบแรงดันน้ำหรือการทดสอบแบบไม่ทำลายด้วยไฟฟ้า สำหรับการทดสอบแรงดันน้ำ ท่อที่มีเส้นผ่านศูนย์กลางภายนอก 1/2 นิ้ว (3.2 มม.) ขึ้นไป และผนัง 0.015 นิ้ว (0.38 มม.) ขึ้นไป จะถูกทดสอบที่ 1000 psi (6.9 MPa) โดยที่ความเค้นที่คำนวณได้จะต้องไม่เกินค่า S ที่อนุญาต สำหรับ N04400 ค่า S คือ 17,500 psi (120.6 MPa) ในสภาพอบอ่อน และ 21,200 psi (146.2 MPa) ในสภาพคลายความเค้น

ข้อกำหนดเพิ่มเติม ASME SB-163 S1 สำหรับท่อโค้งรูปตัวยู

การควบคุม	ข้อกำหนด ASME SB-163 S1
เส้นผ่านศูนย์กลางภายนอกของท่อโค้ง	ภายใน 10% ของค่าปกติที่ส่วนตัดขวางใดๆ ภายในจุดสัมผัส
ผนังส่วนยอด	ไม่น้อยกว่า TF = T(2R)/(2R + D)
ระยะห่างระหว่างขา	ความคลาดเคลื่อนตามรัศมีเส้นศูนย์กลาง R: สูงสุด 18 นิ้ว, 1/16 นิ้ว; เกิน 18-30 นิ้ว, 3/32 นิ้ว; เกิน 30-36 นิ้ว, 1/8 นิ้ว
ความแตกต่างของความยาวขา	สูงสุด 1/2 นิ้ว (3.2 มม.)
แรงดันน้ำหลังการโค้งงอ	พัก 5 วินาทีขั้นต่ำ; ความเค้น 26,600 psi (183.3 MPa) สำหรับการคำนวณแรงดัน

การสั่งซื้อ การปรับแต่ง และการใช้งาน

ข้อมูลการสั่งซื้อภายใต้ ASME SB-163 รวมถึงโลหะผสม สภาพ การตกแต่ง ขนาด การดำเนินการผลิต ข้อกำหนดการทดสอบ ปลาย ข้อกำหนดเพิ่มเติม และข้อกำหนดการตรวจสอบ

ตัวเลือกท่อโค้งรูปตัวยูแบบกำหนดเอง ได้แก่:

รัศมีโค้ง R
ความยาวขา
ปลายอบอ่อน
แรงดันน้ำหลังการโค้งงอ
NDE และการตรวจสอบโดยบุคคลที่สาม

มีแผ่นท่อ แผ่นกั้น หัว และท่อครีบที่เข้าชุดกัน การใช้งานทั่วไป ได้แก่ คอนเดนเซอร์ เครื่องแลกเปลี่ยนความร้อน เครื่องทำความเย็นอากาศ ชุดท่อ และงานทำความเย็นในทะเลหรือเคมีภัณฑ์ที่ต้องการความต้านทานการกัดกร่อนของโลหะผสมนิกเกิล-ทองแดง โครงสร้างแบบไร้ตะเข็บหลีกเลี่ยงรอยต่อตามยาว ในขณะที่การออกแบบแบบโค้งรูปตัวยูช่วยลดการเชื่อมต่อภาคสนามและรองรับการขยายตัวทางความร้อน

คำถามที่พบบ่อย

ผนังเฉลี่ยเทียบกับผนังขั้นต่ำ? ASME SB-163 ครอบคลุมทั้งสองอย่าง สำหรับการคำนวณผนังส่วนยอดของท่อโค้ง T คือผนังขั้นต่ำที่ระบุ หรือผนังเฉลี่ยที่ระบุ ลบด้วยค่าความคลาดเคลื่อนของผนังที่อนุญาต

จำเป็นต้องมีขนาดเกรนสำหรับ N04400 หรือไม่? ไม่ ข้อกำหนดขนาดเกรนของ ASME SB-163 ใช้กับ UNS N08120, UNS N08810 และ UNS N08811

สามารถทำการทดสอบแรงดันน้ำหลังการโค้งงอได้หรือไม่? ได้ เมื่อระบุ เวลาพักขั้นต่ำคือ 5 วินาที และความเค้นที่ต้องการสำหรับการคำนวณแรงดันทดสอบแรงดันน้ำคือ 26,600 psi (183.3 MPa)
