ท่อเชื่อม ASTM A790 S31803 Duplex 2205 สำหรับงานที่มีการกัดกร่อน
ท่อสแตนเลสเชื่อม ASTM A790 S31803 Duplex 2205
ภาพรวมผลิตภัณฑ์
ท่อสแตนเลสเชื่อม ASTM A790 S31803 Duplex 2205 เป็นท่อสแตนเลสดูเพล็กซ์ชนิดเฟอร์ริติก-ออสเทนนิติก ที่ออกแบบมาสำหรับท่อกระบวนการที่มีการกัดกร่อนและการใช้งานในอุตสาหกรรมที่ต้องการความแข็งแรง ผลิตจากเหล็กกล้าไร้สนิมดูเพล็กซ์ UNS S31803 ผสมผสานความแข็งแรงเชิงกลสูงเข้ากับความต้านทานการกัดกร่อนทั่วไปและสภาพแวดล้อมที่มีคลอไรด์ได้ดี
โครงสร้างแบบเชื่อมเหมาะสำหรับการใช้งานที่ต้องการคุณภาพรอยเชื่อมตามยาวที่ควบคุมได้ ขนาดท่อที่กำหนดเอง และเส้นผ่านศูนย์กลางภายนอกที่ใหญ่ขึ้น ท่อสามารถจัดหาได้พร้อมการอบอ่อนแบบสารละลาย การดอง การตรวจสอบขนาด และการทดสอบเฉพาะโครงการตามข้อกำหนด ASTM A790/A790M และใบสั่งซื้อที่เกี่ยวข้อง
Duplex 2205 S31803 เป็นที่นิยมใช้ในอุตสาหกรรมน้ำมันและก๊าซ ปิโตรเคมี เคมีภัณฑ์ การเดินเรือ การผลิตไฟฟ้า และระบบน้ำอุตสาหกรรม ซึ่งสแตนเลสทั่วไปหรือเหล็กคาร์บอนอาจไม่สามารถให้ความแข็งแรงและความต้านทานการกัดกร่อนที่ต้องการได้
ข้อมูลจำเพาะทางเทคนิค
| รายการ |
ข้อมูลจำเพาะ |
| ชื่อผลิตภัณฑ์ |
ท่อสแตนเลสเชื่อม Duplex 2205 |
| เกรดวัสดุ |
UNS S31803 |
| เกรดทั่วไป |
Duplex 2205 |
| ประเภทวัสดุ |
สแตนเลสดูเพล็กซ์เฟอร์ริติก-ออสเทนนิติก |
| มาตรฐานวัสดุ |
ASTM A790 / ASME SA790 |
| วิธีการผลิต |
การเชื่อมตามยาวอัตโนมัติ |
| ประเภทท่อ |
ท่อเชื่อมตะเข็บตรง |
| การอบชุบด้วยความร้อน |
อบอ่อนแบบสารละลาย |
| สภาพพื้นผิว |
อบอ่อนและดอง / กำหนดเอง |
| เส้นผ่านศูนย์กลางภายนอก |
กำหนดเอง |
| ความหนาผนัง |
กำหนดเอง |
| ความยาว |
คงที่ / สุ่ม / กำหนดเอง |
| การเตรียมปลายท่อ |
ปลายเรียบ / ปลายเอียง / กำหนดเอง |
| มาตรฐานขนาด |
ASME B36.19 / ข้อกำหนดโครงการ |
| การตรวจสอบ |
การทดสอบแรงดันน้ำ / การทดสอบแบบไม่ทำลาย / การตรวจสอบขนาด |
| PMI |
มีให้ |
| MTC |
EN 10204 3.1 / 3.2 |
| การตรวจสอบโดยบุคคลที่สาม |
มีตามคำขอ |
วัสดุ: UNS S31803 Duplex 2205
UNS S31803 เป็นเกรดสแตนเลสดูเพล็กซ์ที่รู้จักกันทั่วไปในตระกูล Duplex 2205 โครงสร้างจุลภาคแบบเฟอร์ริติก-ออสเทนนิติกให้ความสมดุลระหว่างความแข็งแรงและความต้านทานการกัดกร่อน ซึ่งแตกต่างจากเกรดออสเทนนิติกทั่วไป เช่น 304L และ 316L
ระบบอัลลอยที่มีโครเมียม นิกเกิล โมลิบดีนัม และไนโตรเจน มีส่วนช่วยในการต้านทานสภาพแวดล้อมที่มีคลอไรด์และการแตกร้าวจากการกัดกร่อนเนื่องจากความเค้น S31803 จึงมักถูกเลือกใช้สำหรับท่อกระบวนการที่ทั้งความแข็งแรงเชิงกลและความต้านทานการกัดกร่อนเป็นปัจจัยสำคัญในการออกแบบ
คุณสมบัติผลิตภัณฑ์
- โครงสร้างดูเพล็กซ์เฟอร์ริติก-ออสเทนนิติก: โครงสร้างจุลภาคแบบดูเพล็กซ์ให้ความแข็งแรงเชิงกลและความต้านทานการกัดกร่อนสำหรับระบบท่ออุตสาหกรรมที่ต้องการความแข็งแรง
- ความต้านทานการกัดกร่อนจากคลอไรด์ได้ดี: S31803 Duplex 2205 มักถูกเลือกใช้สำหรับท่อที่สัมผัสกับของเหลวที่มีคลอไรด์และสภาพแวดล้อมกระบวนการที่มีการกัดกร่อนอื่นๆ
- ความต้านทานการแตกร้าวจากการกัดกร่อนเนื่องจากความเค้น: สแตนเลสดูเพล็กซ์มีความต้านทานต่อการแตกร้าวจากการกัดกร่อนเนื่องจากความเค้นคลอไรด์ได้ดีกว่าสแตนเลสออสเทนนิติกทั่วไปหลายเกรด
- ความแข็งแรงเชิงกลสูง: ความแข็งแรงเชิงกลของ Duplex 2205 สูงกว่าสแตนเลสออสเทนนิติกทั่วไปหลายชนิด ทำให้เหมาะสำหรับท่อแรงดันและระบบกระบวนการที่ความแข็งแรงเป็นปัจจัยสำคัญ
- โครงสร้างแบบเชื่อมที่ควบคุมได้: การเชื่อมตามยาวอัตโนมัติให้รอยเชื่อมที่ควบคุมได้ และช่วยให้ผลิตท่อที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้นและความหนาผนังที่กำหนดเองได้
- การจัดหาที่กำหนดเองได้: สามารถจัดหาเส้นผ่านศูนย์กลางภายนอกท่อ ความหนาผนัง ความยาว การเตรียมปลายผิว การอบชุบด้วยความร้อน การตรวจสอบ และเอกสารตามข้อกำหนดโครงการ
กระบวนการผลิต
กระบวนการผลิตทั่วไปสำหรับท่อเชื่อม ASTM A790 S31803 ประกอบด้วย:
- การเตรียมแผ่นหรือแถบสแตนเลสดูเพล็กซ์
- การระบุวัตถุดิบและการตรวจสอบทางเคมี
- การขึ้นรูปแผ่นหรือแถบ
- การเชื่อมตามยาวที่ควบคุมได้
- การตรวจสอบรอยเชื่อม
- การอบอ่อนแบบสารละลาย
- การดองและการปรับปรุงพื้นผิว
- การตัดตามความยาวที่กำหนด
- การเตรียมปลายท่อ
- การตรวจสอบขนาด
- การทดสอบแรงดันน้ำหรือการทดสอบแบบไม่ทำลายที่เกี่ยวข้อง
- PMI และการตรวจสอบขั้นสุดท้าย
- การทำเครื่องหมายและบรรจุภัณฑ์เพื่อการส่งออก
เส้นทางการผลิตจริงและขอบเขตการทดสอบจะถูกควบคุมตามมาตรฐานที่เกี่ยวข้อง ข้อกำหนดการสั่งซื้อ และแผนการตรวจสอบที่ตกลงกัน
การใช้งาน
- น้ำมันและก๊าซ: ใช้ในระบบท่อกระบวนการ การผลิต และระบบสาธารณูปโภคที่อาจพบของเหลวที่มีการกัดกร่อนและสภาพแวดล้อมที่มีคลอไรด์
- โรงงานปิโตรเคมี: เหมาะสำหรับท่อกระบวนการในโรงกลั่นและโรงงานปิโตรเคมีที่ต้องการโครงสร้างสแตนเลสดูเพล็กซ์
- การแปรรูปทางเคมี: ใช้กับสายท่อกระบวนการทางเคมีที่ต้องการความต้านทานการกัดกร่อนและความแข็งแรงเชิงกล
- ระบบเดินเรือและน้ำทะเล: พิจารณาสำหรับท่อเดินเรือ ระบบน้ำหล่อเย็น และการใช้งานที่เกี่ยวข้องกับน้ำทะเลบางประเภท ขึ้นอยู่กับสภาพการใช้งานจริง
- การผลิตไฟฟ้า: ใช้ในระบบน้ำหล่อเย็น น้ำกระบวนการ และระบบท่อเสริมบางประเภทในโรงไฟฟ้า
- ท่อกระบวนการอุตสาหกรรม: เหมาะสำหรับระบบขนส่งของเหลวในอุตสาหกรรมที่ต้องการการผสมผสานระหว่างความแข็งแรง ความต้านทานการกัดกร่อน และโครงสร้างท่อแบบเชื่อม
สื่อบริการทั่วไป
หมายเหตุ: ควรประเมินความเหมาะสมของวัสดุตามสื่อจริง ความเข้มข้นของคลอไรด์ อุณหภูมิ ความเร็วในการไหล และสภาวะการทำงาน
ท่อเชื่อม ASTM A790 S31803 เทียบกับท่อไร้ตะเข็บ
ASTM A790 ครอบคลุมทั้งท่อสแตนเลสดูเพล็กซ์แบบไร้ตะเข็บและแบบเชื่อมตะเข็บตรง ท่อเชื่อมผลิตโดยการขึ้นรูปแผ่นหรือแถบและสร้างรอยเชื่อมตามยาวที่ควบคุมได้ อาจมีข้อได้เปรียบสำหรับเส้นผ่านศูนย์กลางภายนอกที่ใหญ่ขึ้นและขนาดที่กำหนดเองบางอย่าง ท่อไร้ตะเข็บผลิตโดยไม่มีรอยเชื่อมตามยาว และอาจถูกเลือกใช้สำหรับข้อกำหนดแรงดัน ขนาด หรือโครงการเฉพาะ การเลือกระหว่างโครงสร้างแบบเชื่อมและไร้ตะเข็บควรพิจารณาจากขนาดท่อ สภาพการใช้งาน ข้อกำหนดการออกแบบ และข้อกำหนดโครงการที่เกี่ยวข้อง
S31803 เทียบกับ S32205 Duplex 2205
| รายการ |
S31803 |
S32205 |
| ชื่อทั่วไป |
Duplex 2205 |
Duplex 2205 |
| การกำหนด UNS |
S31803 |
S32205 |
| ตระกูลวัสดุ |
สแตนเลสดูเพล็กซ์ |
สแตนเลสดูเพล็กซ์ |
| โครงสร้าง |
เฟอร์ริติก-ออสเทนนิติก |
เฟอร์ริติก-ออสเทนนิติก |
| ระบบ Cr-Ni-Mo ทั่วไป |
คลาส 22Cr-5Ni-3Mo |
คลาส 22Cr-5Ni-3Mo |
| การใช้งานทั่วไป |
ท่อกระบวนการที่มีการกัดกร่อน |
ท่อกระบวนการที่มีการกัดกร่อน |
แม้ว่า S31803 และ S32205 จะเกี่ยวข้องกับ Duplex 2205 ทั้งคู่ แต่ก็มีข้อกำหนดองค์ประกอบทางเคมีที่แตกต่างกัน ไม่ควรถือว่าสามารถใช้แทนกันได้โดยอัตโนมัติ ควรปฏิบัติตามเกรด UNS ที่ระบุในใบสั่งซื้อเสมอ
การกำหนดวัสดุที่เกี่ยวข้อง
| มาตรฐาน / ระบบ |
การกำหนด |
| UNS |
S31803 |
| เกรดทั่วไป |
Duplex 2205 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| EN |
1.4462 |
| อ้างอิง EN |
X2CrNiMoN22-5-3 |
| อ้างอิง JIS |
SUS329J3L |
ควรตรวจสอบการกำหนดที่เกี่ยวข้องกับมาตรฐานวัสดุและข้อกำหนดทางเคมี/เชิงกลที่เกี่ยวข้องก่อนที่จะถือว่าเทียบเท่ากัน
การตรวจสอบและการทดสอบ
การตรวจสอบคุณภาพสามารถจัดเตรียมได้ตาม ASTM A790/A790M และข้อกำหนดเฉพาะโครงการ ตัวเลือกการตรวจสอบทั่วไป ได้แก่:
- การวิเคราะห์องค์ประกอบทางเคมี
- การทดสอบแรงดึง
- การทดสอบความแข็ง
- การทดสอบการแบน
- การทดสอบแรงดันน้ำ
- การทดสอบทางไฟฟ้าแบบไม่ทำลาย
- การตรวจสอบรอยเชื่อม
- การทดสอบอัลตราโซนิกเมื่อระบุ

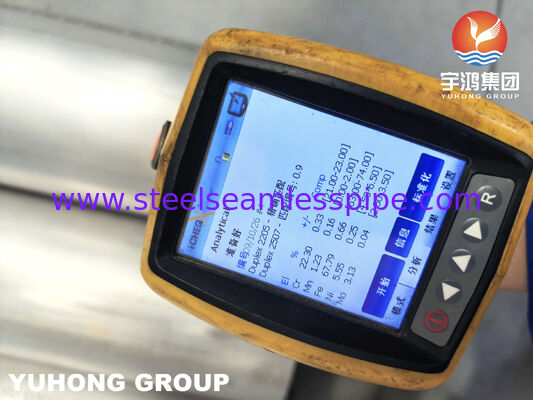

- การระบุวัสดุที่ถูกต้อง (PMI)

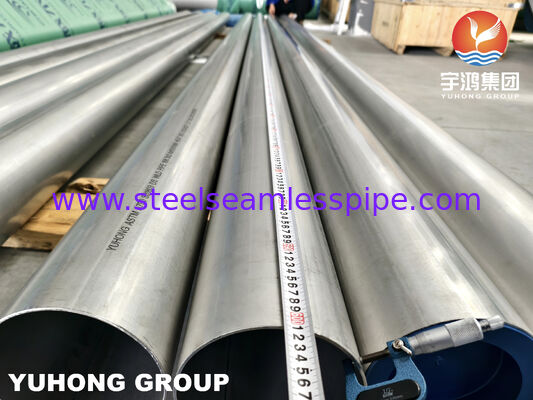

- การตรวจสอบขนาด
- การตรวจสอบด้วยสายตา
- การตรวจสอบพื้นผิว
- การตรวจสอบโดยบุคคลที่สาม
การปรับปรุงพื้นผิว
ท่อเชื่อม ASTM A790 S31803 สามารถจัดหาได้ในสภาพพื้นผิวที่เหมาะสมกับกระบวนการผลิตและข้อกำหนดโครงการ ตัวเลือกทั่วไป ได้แก่:
- อบอ่อนแบบสารละลายและดอง
- อบอ่อนและดอง
- พื้นผิวที่ผ่านการปรับปรุงทางกล
- การตกแต่งพื้นผิวที่กำหนดเอง
ควรยืนยันข้อกำหนดพื้นผิวตามขนาดท่อ เส้นทางการผลิต และข้อกำหนดโครงการ
การเตรียมปลายท่อ
ปลายท่อสามารถจัดหาได้ตามข้อกำหนดการเชื่อมและท่อของลูกค้า ตัวเลือกที่มี ได้แก่:
- ปลายเรียบ
- ปลายเอียง
- ปลายตัดตรง
- การเตรียมปลายท่อที่กำหนดเอง
เอกสารคุณภาพและการรับรอง
เอกสารต่อไปนี้สามารถจัดเตรียมได้ตามใบสั่งซื้อและแผนการตรวจสอบ:
- ใบรับรองการทดสอบวัสดุ EN 10204 3.1
- ใบรับรอง EN 10204 3.2 ตามคำขอ
- รายงานการวิเคราะห์ทางเคมี
- รายงานการทดสอบเชิงกล
- รายงานการทดสอบแรงดันน้ำ
- รายงาน NDT
- รายงาน PMI
- รายงานการตรวจสอบขนาด
- บันทึกการอบชุบด้วยความร้อน
- รายการบรรจุภัณฑ์
- ใบรับรองแหล่งกำเนิด
- รายงานการตรวจสอบโดยบุคคลที่สาม
บรรจุภัณฑ์
ท่อเชื่อม ASTM A790 S31803 โดยปกติจะจัดส่งพร้อมฝาครอบป้องกันและมัดรวมอย่างแน่นหนาตามขนาดท่อและข้อกำหนดการขนส่ง สามารถจัดเตรียมการห่อหุ้มด้วยพลาสติก การรัดด้วยเหล็ก และบรรจุภัณฑ์เพื่อการส่งออกที่ทนทะเลสำหรับการขนส่งระยะไกล
การผลิตและจัดหาแบบกำหนดเอง
เราสามารถจัดหาท่อเชื่อม ASTM A790 S31803 Duplex 2205 แบบกำหนดเองได้:
- เส้นผ่านศูนย์กลางภายนอก
- ความหนาผนัง
- ความยาวท่อ
- การเตรียมปลายท่อ
- สภาพพื้นผิว
- การอบชุบด้วยความร้อน
- ข้อกำหนดการตรวจสอบ
- ข้อกำหนด PMI
- ข้อกำหนด NDT
- การตรวจสอบโดยบุคคลที่สาม
- การรับรองวัสดุ
สามารถตรวจสอบแบบทางเทคนิค ข้อกำหนดโครงการ และแผนการตรวจสอบก่อนการผลิตเพื่อยืนยันข้อกำหนดที่เกี่ยวข้อง
คำถามที่พบบ่อย
- ท่อ ASTM A790 S31803 คืออะไร?
ท่อ ASTM A790 S31803 คือท่อสแตนเลสดูเพล็กซ์ที่ผลิตตามข้อกำหนด ASTM A790/A790M UNS S31803 มักเกี่ยวข้องกับสแตนเลส Duplex 2205
- ท่อ ASTM A790 S31803 เป็นแบบเชื่อมหรือไร้ตะเข็บ?
ASTM A790 ครอบคลุมทั้งท่อไร้ตะเข็บและท่อเชื่อมตะเข็บตรง คำอธิบายผลิตภัณฑ์ควรกำหนดอย่างชัดเจนว่าท่อที่จัดหาเป็นแบบเชื่อมหรือไร้ตะเข็บ
- S31803 เหมือนกับ Duplex 2205 หรือไม่?
S31803 มักถูกระบุว่าเป็น Duplex 2205 อย่างไรก็ตาม S31803 และ S32205 มีข้อกำหนดทางเคมีที่แตกต่างกัน ดังนั้นควรยืนยันเกรด UNS ที่ระบุสำหรับแต่ละโครงการ
- ท่อเชื่อม ASTM A790 S31803 ใช้สำหรับอะไร?
นิยมใช้ในอุตสาหกรรมน้ำมันและก๊าซ ปิโตรเคมี เคมีภัณฑ์ การเดินเรือ การผลิตไฟฟ้า และงานท่อกระบวนการอุตสาหกรรม
- สามารถจัดหาท่อเชื่อม S31803 พร้อม PMI ได้หรือไม่?
ได้ การระบุวัสดุที่ถูกต้อง (PMI) สามารถจัดเตรียมได้เมื่อจำเป็นตามใบสั่งซื้อหรือแผนการตรวจสอบ
- สามารถจัดให้มีการตรวจสอบโดยบุคคลที่สามได้หรือไม่?
ได้ การตรวจสอบโดยบุคคลที่สามสามารถจัดเตรียมได้ตามขอบเขตการตรวจสอบที่ตกลงกันและข้อกำหนดโครงการ
