ภาพรวมผลิตภัณฑ์

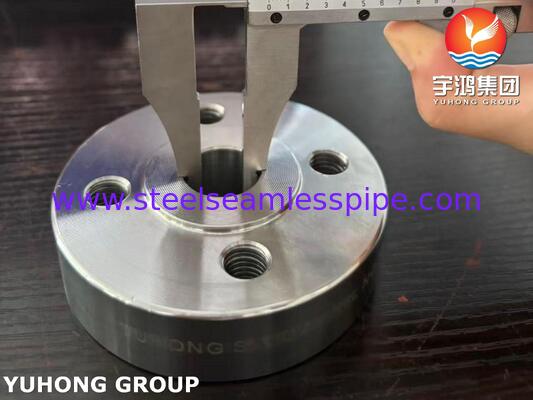

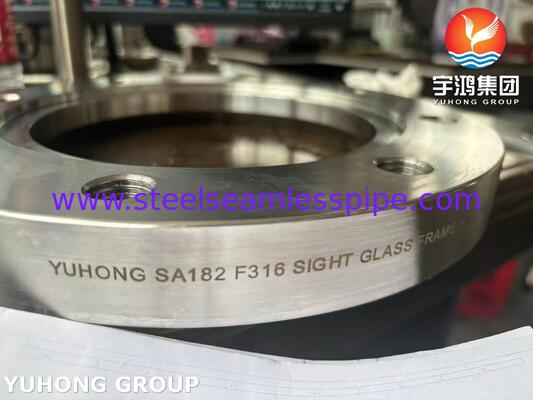

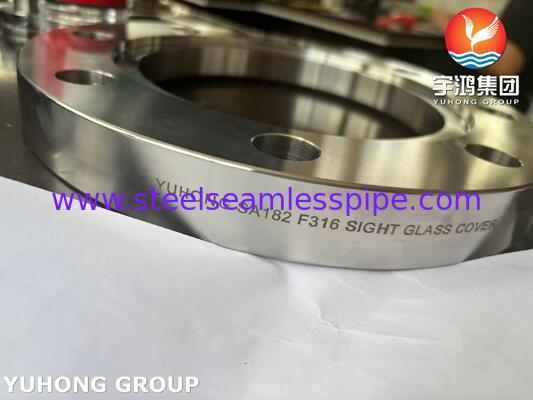

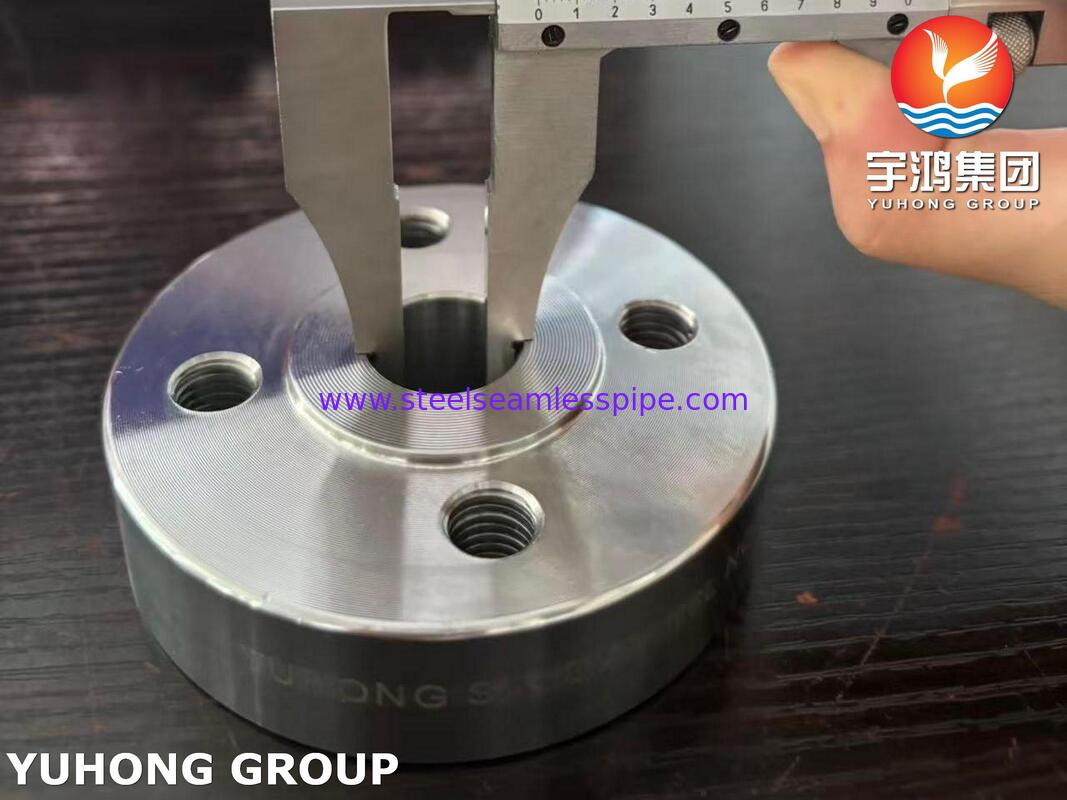

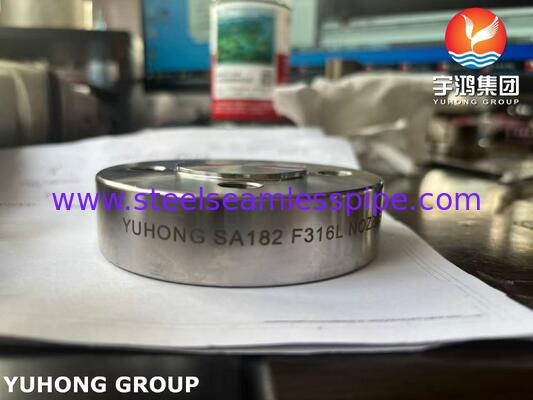

หน้าแปลนเฟรมกระจกตา ASME SA182 F316 สแตนเลส เป็นส่วนประกอบสแตนเลสที่ผ่านการตีขึ้นรูปและกลึง ซึ่งออกแบบมาสำหรับชุดกระจกตา ช่องมอง และอุปกรณ์ตรวจสอบด้วยสายตาที่ใช้ในระบบกระบวนการทางอุตสาหกรรม
ผลิตจาก สแตนเลสออสเทนนิติก F316 หน้าแปลนเฟรมสามารถจัดส่งพร้อมช่องมองตรงกลาง รูสลัก รูเกลียว พื้นผิวซีล และคุณสมบัติที่กลึงอื่นๆ ตามแบบของลูกค้า
ส่วนประกอบนี้เหมาะสำหรับการรวมเข้ากับอุปกรณ์กระบวนการ ถังแรงดัน ระบบท่อ ถัง แลกเปลี่ยนความร้อน และอุปกรณ์อื่นๆ ที่ต้องการกระจกตาหรือหน้าต่างมองเห็น
การกำหนดค่าหน้าแปลน ขนาด พิกัดแรงดัน และรายละเอียดการเชื่อมต่อจะถูกกำหนดตามการออกแบบอุปกรณ์ มาตรฐานหน้าแปลนที่ใช้บังคับ และข้อกำหนดของลูกค้า
ข้อมูลจำเพาะผลิตภัณฑ์
| รายการ |
ข้อมูลจำเพาะ |
| ชื่อผลิตภัณฑ์ |
หน้าแปลนเฟรมกระจกตา สแตนเลส F316 |
| ประเภทผลิตภัณฑ์ |
หน้าแปลนเฟรมกระจกตา / หน้าแปลนช่องมอง |
| วัสดุ |
สแตนเลสออสเทนนิติก |
| เกรด |
F316 |
| UNS |
S31600 |
| มาตรฐาน |
ASME SA182 / ASTM A182 |
| การผลิต |
การตีขึ้นรูป + การกลึง CNC |
| รูปร่าง |
วงกลม |
| เส้นผ่านศูนย์กลางภายนอก |
ปรับแต่งได้ |
| เส้นผ่านศูนย์กลางภายใน |
ปรับแต่งได้ |
| ความหนา |
ปรับแต่งได้ |
| จำนวนรูสลัก |
ปรับแต่งได้ |
| เส้นผ่านศูนย์กลางรูสลัก |
ปรับแต่งได้ |
| เส้นผ่านศูนย์กลางวงกลมสลัก |
ปรับแต่งได้ |
| การเชื่อมต่อ |
หน้าแปลน / สลัก / ปรับแต่งได้ |
| พื้นผิวซีล |
กลึง / ปรับแต่งได้ |
| ช่องมองกระจกตา |
ปรับแต่งได้ |
| รูเกลียว |
มีให้ตามต้องการ |
| การตกแต่งพื้นผิว |
กลึง / ดอง / พาสซีเวท / ปรับแต่งได้ |
| การอบชุบด้วยความร้อน |
อบชุบด้วยความร้อนแบบสารละลายตามที่ระบุ |
| การตรวจสอบ |
การตรวจสอบทางเคมี กลไก และมิติ |
| การรับรอง |
MTC / EN 10204 3.1 / 3.2 ตามที่ต้องการ |
| การใช้งาน |
กระจกตา ช่องมอง อุปกรณ์กระบวนการ และท่อ |
วัสดุสแตนเลส F316
F316 เป็นสแตนเลสออสเทนนิติกที่มีโครเมียม นิกเกิล และโมลิบดีนัม
องค์ประกอบโลหะผสมตามชื่อให้คุณสมบัติวัสดุที่จำเป็นสำหรับการใช้งานอุปกรณ์อุตสาหกรรมที่หลากหลาย F316 มักถูกระบุสำหรับอุปกรณ์กระบวนการ ส่วนประกอบท่อ วาล์ว หน้าแปลน และชิ้นส่วนที่ผลิตหรือตีขึ้นรูปอื่นๆ
สำหรับผลิตภัณฑ์ที่ผลิตตาม ASME SA182 F316 องค์ประกอบทางเคมี คุณสมบัติทางกล และข้อกำหนดการอบชุบด้วยความร้อนจะต้องเป็นไปตาม ASME SA182 / ASTM A182 ฉบับล่าสุดและข้อกำหนดการซื้อ
องค์ประกอบทางเคมี
ข้อกำหนดทางเคมีทั่วไปของ F316 ภายใต้ ASTM A182 แสดงไว้ด้านล่าง:
| ธาตุ |
ข้อกำหนด F316 |
| C |
≤0.080% |
| Mn |
≤2.00% |
| Si |
≤1.00% |
| P |
≤0.045% |
| S |
≤0.030% |
| Cr |
16.0–18.0% |
| Ni |
10.0–14.0% |
| Mo |
2.0–3.0% |
| Fe |
ส่วนที่เหลือ |
องค์ประกอบทางเคมีที่แท้จริงจะต้องได้รับการตรวจสอบกับ ASME SA182 ฉบับล่าสุดและใบรับรองวัสดุสำหรับความร้อนที่จัดส่ง
คุณสมบัติทางกล
คุณสมบัติทางกลของชิ้นส่วนตีขึ้นรูป ASME SA182 F316 จะต้องเป็นไปตามข้อกำหนดของข้อกำหนดวัสดุที่ใช้บังคับ
| คุณสมบัติ |
ข้อกำหนด |
| ความต้านทานแรงดึง |
ตาม ASME SA182 F316 |
| ความแข็งแรงคราก |
ตาม ASME SA182 F316 |
| การยืดตัว |
ตาม ASME SA182 F316 |
| การลดพื้นที่ |
ตามข้อกำหนดที่ใช้บังคับ |
| ความแข็ง |
ตามข้อกำหนดที่ใช้บังคับ |
| การอบชุบด้วยความร้อน |
อบชุบด้วยความร้อนแบบสารละลายตามที่ระบุ |
ค่าที่ได้รับการรับรองสุดท้ายควรนำมาจาก MTC สำหรับความร้อนและสภาพผลิตภัณฑ์จริง
การออกแบบหน้าแปลนเฟรมกระจกตา
หน้าแปลนเฟรมกระจกตาได้รับการออกแบบมาเพื่อให้มีอินเทอร์เฟซการติดตั้งและซีลเชิงกลสำหรับชุดกระจกตา
โครงสร้างทั่วไปประกอบด้วยตัวถังตีขึ้นรูปทรงกลมที่มีช่องมองตรงกลางและรูยึด
ช่องมองตรงกลาง
ช่องภายในถูกกลึงตามเส้นผ่านศูนย์กลางกระจกตาและพื้นที่มองเห็นที่ต้องการ
หน้าแปลน
หน้าแปลนสามารถกลึงตามการกำหนดค่าซีลที่ระบุ
รูสลัก
รูสลักสามารถจัดเรียงตามแบบอุปกรณ์ของลูกค้าหรือขนาดหน้าแปลนที่ใช้บังคับ
รูเกลียว
สามารถจัดหาให้ได้เมื่อชุดกระจกตาใช้การยึดด้วยเกลียวหรือการจัดเรียงการติดตั้งแบบกำหนดเอง
พื้นผิวซีล
พื้นผิวซีลสามารถกลึงตามปะเก็น กระจก และการกำหนดค่าการประกอบที่ต้องการ
ขนาดหน้าแปลน
หน้าแปลนเฟรมกระจกตาสามารถปรับแต่งได้ตามแบบของลูกค้า
พารามิเตอร์ทั่วไปรวมถึง:
| พารามิเตอร์ |
การกำหนดค่าที่มีอยู่ |
| เส้นผ่านศูนย์กลางภายนอก |
ปรับแต่งได้ |
| เส้นผ่านศูนย์กลางภายใน |
ปรับแต่งได้ |
| ความหนารวม |
ปรับแต่งได้ |
| ช่องมองกระจกตา |
ปรับแต่งได้ |
| วงกลมสลัก |
ปรับแต่งได้ |
| จำนวนรูสลัก |
ปรับแต่งได้ |
| เส้นผ่านศูนย์กลางรูสลัก |
ปรับแต่งได้ |
| ขนาดเกลียว |
เมตริก / UNC / UNF / ปรับแต่งได้ |
| หน้าซีล |
ปรับแต่งได้ |
| ร่อง |
ปรับแต่งได้ |
| เคาน์เตอร์บอร์ |
ปรับแต่งได้ |
| ความคลาดเคลื่อนในการกลึง |
ตามแบบ |
หากส่วนประกอบต้องเป็นไปตามมาตรฐานหน้าแปลนเฉพาะ มาตรฐานที่ใช้บังคับควรระบุแยกต่างหากในใบสั่งซื้อ
กระบวนการผลิต
1. วัตถุดิบ
เลือกสต็อกการตีขึ้นรูปสแตนเลส F316 ที่ได้รับการรับรองตามข้อกำหนด ASME SA182 ที่ต้องการ
2. การตีขึ้นรูป
วัตถุดิบจะถูกให้ความร้อนและตีขึ้นรูปเป็นรูปทรงวงแหวนหรือหน้าแปลนเบื้องต้นที่ต้องการ
3. การอบชุบด้วยความร้อน
ทำการอบชุบด้วยความร้อนแบบสารละลายตามข้อกำหนดวัสดุที่ใช้บังคับ
4. การกลึงหยาบ
ส่วนประกอบที่ตีขึ้นรูปจะถูกกลึงหยาบเพื่อกำหนดขนาดภายนอกและภายในหลัก
5. การกลึง CNC
ดำเนินการกลึงความแม่นยำสำหรับ:
- เส้นผ่านศูนย์กลางภายนอก
- เส้นผ่านศูนย์กลางภายใน
- ช่องมองกระจกตา
- หน้าแปลน
- รูสลัก
- รูเกลียว
- ร่องซีล
- เคาน์เตอร์บอร์
6. การตกแต่งพื้นผิว
ส่วนประกอบที่กลึงแล้วสามารถจัดส่งพร้อมสภาพพื้นผิวที่ระบุ
7. การตรวจสอบขั้นสุดท้าย
ตรวจสอบขนาดขั้นสุดท้าย ตำแหน่งรู การระบุวัสดุ และสภาพพื้นผิวก่อนจัดส่ง
ความสามารถในการกลึง
หน้าแปลนเฟรมกระจกตา F316 สามารถกลึง CNC ได้ตามแบบของลูกค้า
การกลึงอาจรวมถึง:
- การกลึง
- การกลึงหน้า
- การคว้าน
- การเจาะ
- การต๊าปเกลียว
- การกลึงร่อง
- การคว้าน
- การลบมุม
- การตกแต่งความแม่นยำ
ความคลาดเคลื่อนในการกลึงจะถูกควบคุมตามแบบของลูกค้าและข้อกำหนดมิติที่ใช้บังคับ
การควบคุมคุณภาพ
การตรวจสอบวัสดุ
- การตรวจสอบหมายเลขความร้อน
- องค์ประกอบทางเคมี
- PMI
- การระบุวัสดุ
- การตรวจสอบใบรับรองวัสดุ
การตรวจสอบเชิงกล
เมื่อจำเป็น:
- การทดสอบแรงดึง
- ความแข็งแรงคราก
- การยืดตัว
- ความแข็ง
การตรวจสอบมิติ
การตรวจสอบอาจรวมถึง:
- เส้นผ่านศูนย์กลางภายนอก
- เส้นผ่านศูนย์กลางภายใน
- ความหนา
- เส้นผ่านศูนย์กลางรูสลัก
- ระยะห่างรูสลัก
- เส้นผ่านศูนย์กลางวงกลมสลัก
- ขนาดเกลียว
- ขนาดพื้นผิวซีล
- ขนาดร่อง
- ศูนย์กลาง
- ความเรียบ
การตรวจสอบพื้นผิว
หน้าแปลนสำเร็จรูปสามารถตรวจสอบด้วยสายตาสำหรับ:
- รอยแตก
- ข้อบกพร่องบนพื้นผิว
- ความเสียหายจากการกลึง
- เสี้ยน
- การกัดกร่อน
- การตกแต่งที่ไม่เหมาะสม
สามารถทำการทดสอบ NDT เพิ่มเติมได้ตามข้อกำหนดของโครงการ
เอกสารการตรวจสอบ
สามารถจัดเตรียมเอกสารต่อไปนี้ได้ตามความต้องการของลูกค้า:
- ใบรับรองการทดสอบวัสดุ
- ใบรับรอง EN 10204 3.1
- ใบรับรอง EN 10204 3.2
- รายงานการวิเคราะห์ทางเคมี
- รายงานการทดสอบเชิงกล
- รายงาน PMI
- รายงานการตรวจสอบมิติ
- บันทึกการอบชุบด้วยความร้อน
- รายงาน NDT
- ใบรับรองการปฏิบัติตามข้อกำหนด
- รายงานการตรวจสอบโดยบุคคลที่สาม
การใช้งาน
อุปกรณ์กระบวนการทางอุตสาหกรรม
หน้าแปลนเฟรมกระจกตา F316 สามารถติดตั้งบนอุปกรณ์กระบวนการที่ต้องการการตรวจสอบด้วยสายตาของกระบวนการภายใน
ถังแรงดัน
ส่วนประกอบสามารถผลิตเป็นส่วนหนึ่งของช่องมองหรือชุดกระจกตาแบบกำหนดเองสำหรับอุปกรณ์แรงดัน
ท่อกระบวนการ
สามารถใช้ชุดหน้าแปลนกระจกตาในระบบท่อที่เลือกเพื่อสังเกตการณ์การไหลของกระบวนการด้วยสายตา
อุปกรณ์แปรรูปเคมี
สแตนเลส F316 มักถูกระบุสำหรับอุปกรณ์กระบวนการที่ต้องการสแตนเลสออสเทนนิติกที่มีโมลิบดีนัม
เครื่องแลกเปลี่ยนความร้อนและคอนเดนเซอร์
ส่วนประกอบสามารถรวมเข้ากับชุดเครื่องแลกเปลี่ยนความร้อนหรือคอนเดนเซอร์แบบกำหนดเองที่ต้องการพอร์ตตรวจสอบด้วยสายตา
ถังและภาชนะ
การใช้งานอาจรวมถึงถังเก็บ ถังกระบวนการ และภาชนะที่ติดตั้งหน้าต่างมองเห็น
อุปกรณ์ทางทะเลและอุตสาหกรรม
หน้าแปลนเฟรมกระจกตา F316 สามารถผลิตสำหรับอุปกรณ์ทางทะเลและอุตสาหกรรมตามสภาวะการใช้งานและข้อกำหนดการออกแบบที่ใช้บังคับ
