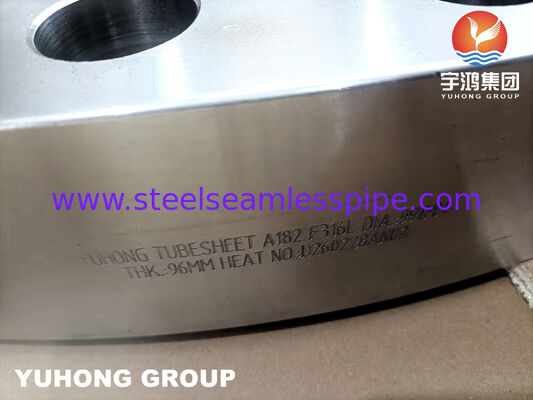

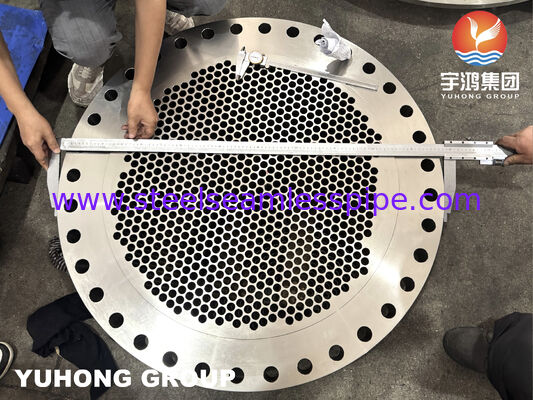

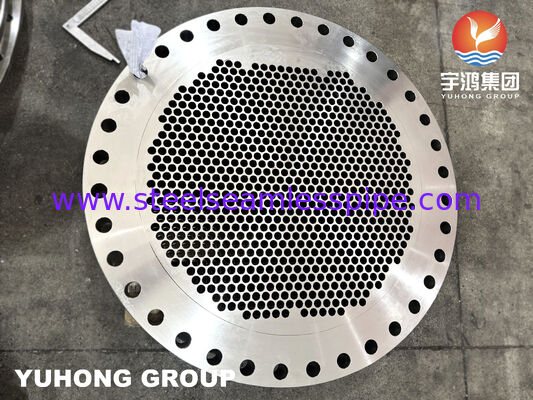

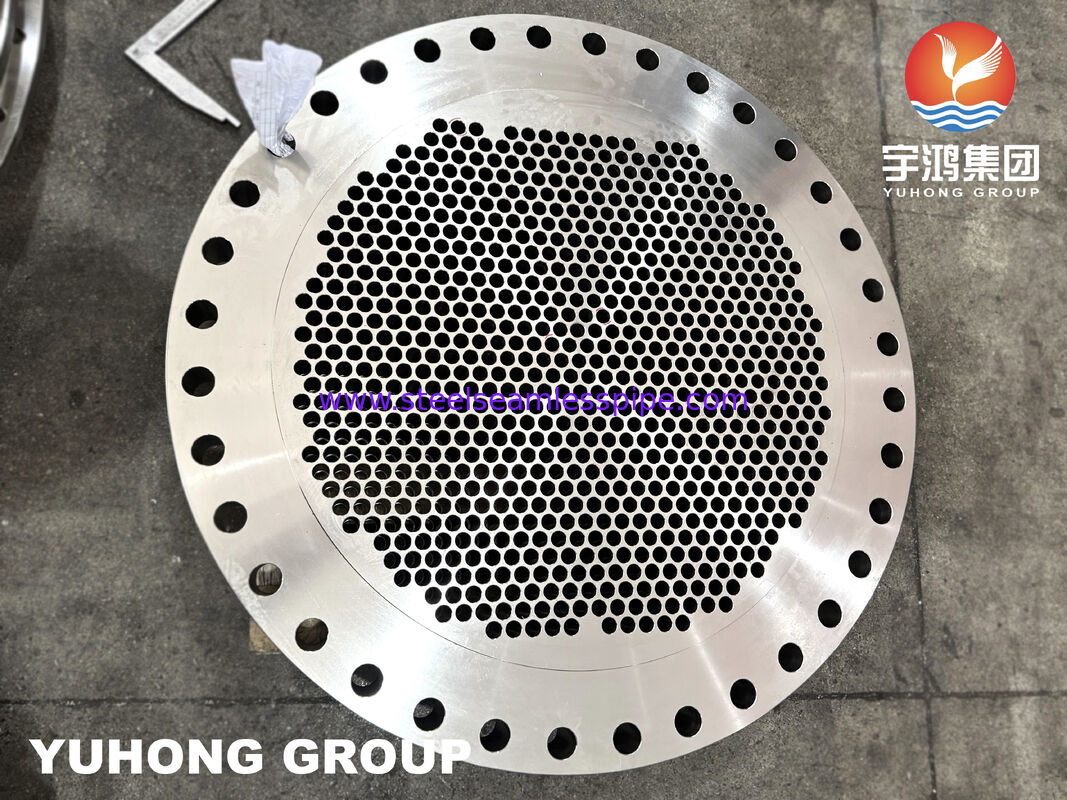

ASTM A182 F316L หนังท่อสแตนเลสแบบโกงที่มีรูท่อที่แปรรูปด้วยแม่นยําสําหรับเครื่องแลกเปลี่ยนความร้อน

ASTM A182 F316L หนังท่อโกหกจากเหล็กไร้ขัด

การนําเสนอสินค้า

กระดาษท่อ F316L ที่โกงสําหรับอุปกรณ์โอนความร้อนที่บรรทุกความดัน

ASTM A182 F316L Tubesheet เป็นส่วนประกอบเหล็กไร้ขัดเหล็กที่โกงที่ใช้ในการติดตั้งท่อแลกเปลี่ยนความร้อนและแยกหรือควบคุมน้ํายาด้านกระบวนการภายในอุปกรณ์เปลือกและท่อ

ผลิตจาก316L สแตนเลส austeniticผนังท่อผสมกันความทนทานต่อการกัดสลายกับความสามารถในการปั่นที่ดีและเหมาะสําหรับอุปกรณ์ที่เผชิญกับความชื้น คลอริด และหลากหลายน้ํายากระบวนการ

ผนังท่อสามารถได้รับการจัดจําหน่ายด้วยแม่นยํา-เครื่องจักรหลุมท่อ, พื้นผิวปิดด้านเปลือก, ช่องแยกผ่านและหลุมพับตามภาพวาดของเครื่องแลกเปลี่ยนความร้อน กว้างรูท่อ, ความสูง, การจัดวางและความอดทนในการเจาะสามารถควบคุมได้ตามวิธีการเชื่อมท่อ-แผ่นท่อที่ต้องการ

ขึ้นอยู่กับการออกแบบอุปกรณ์, หลุมท่อสามารถเตรียมสําหรับการขยายม้วน, การผสมผสานผนึก, การผสมผสานความแข็งแรง หรือการผสมผสานท่อที่ขยายและผสมผสาน.

รายละเอียดเทคนิค

ขนาดทั่วไป

ลักษณะสินค้า

• การแปรรูปรูท่อแม่นยํา

หลุมท่อถูกแปรรูป CNC ตามกว้างที่กําหนดไว้, ความสูง, ความอดทนในตําแหน่งและการวางแผนแผ่นท่อ

• การจัดสรรสานหลากหลายท่อ

ผนังท่อสามารถเตรียมสําหรับการขยายขนาดทางกล, การผสมผสานผนึก, การผสมผสานความแข็งแรงหรือการขยายขนาดและการผสมผสาน

• การสร้างที่ทนทานต่อการกัดกร่อน F316L

สแตนเลส F316L สร้างโลหะ austenitic ที่มีโมลิบเดนัมเพื่อการแก้ไขความทนทานต่อการกัดกร่อนในพื้นที่ที่ดีขึ้นเมื่อเทียบกับสแตนเลส 304L ปกติ

• การแยก Pass ที่กําหนดเอง

ช่องแยกผ่านและพื้นที่นั่งซับซ้อนสามารถแปรรูปตามการจัดวางการไหลของของเหลวที่ต้องการ

• วัสดุปลอมที่สามารถติดตามได้

การติดตามเลขความร้อน PMI และการรับรองวัสดุสามารถให้บริการสําหรับโครงการอุปกรณ์ความดัน

การใช้งานทั่วไป

• เครื่องแลกเปลี่ยนความร้อนกระเป๋าและท่อ

• เครื่องแลกเปลี่ยนความร้อนที่ติดตั้ง

• เครื่องแลกเปลี่ยนความร้อนหัวลอย

• เครื่องเย็นกระบวนการ

• คอนเดนเซอร์

• เครื่องปั่นใหม่

• เครื่องทําความร้อนน้ํา

• อุปกรณ์กระบวนการเคมี

• อุปกรณ์ประกอบการยา

• อุปกรณ์ลดเกลือ

การเชื่อมต่อท่อต่อท่อทั่วไป

• การขยายตัวทางกล

ปลายท่อถูกขยายต่อกับรูท่อเพื่อสร้างการสัมผัสทางกลและการปิด

• การเชื่อมตรา

การผสมผสานถูกนํามาใช้ที่อินเตอร์เฟซท่อ-แผ่นท่อ เมื่อต้องการการป้องกันการรั่วไหลเพิ่มเติม

• การเชื่อมความแข็ง

ท่อถูกเชื่อมต่อกับแผ่นท่อเพื่อสร้างสรรค์ต่อท่อ

• การขยาย + การปั่นผนึก

การขยายขนาดทางเครื่องกลถูกรวมกับการปะปนผนึกสําหรับการใช้งานที่ต้องการการเก็บรักษาทางเครื่องกลและการปะปนเพิ่มเติม

คุณภาพของวัสดุที่เท่าเทียมกัน

การตรวจสอบและเอกสาร

• การระบุวัสดุเป็นบวก (PMI)

• การทดสอบ Ultrasonic (UT)

• การตรวจสอบมิติ

• การตรวจสอบกว้างหลุมท่อ

• การตรวจสอบตําแหน่งรูท่อ

• การตรวจสอบความเรียบ

• การทดสอบความแข็ง

• การตรวจเห็น

• EN 10204 3.1 MTC

• EN 10204 3.2 การตรวจสอบ

FAQ

• กระดาษท่อ F316L ใช้อะไร?

มันถูกใช้เป็นหลักในเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ, เครื่อง condensers, เครื่องปั่นใหม่และอุปกรณ์กระบวนการท่ออื่น ๆ

• รูปแบบรูท่อสามารถปรับแต่งได้หรือไม่

ใช่ กว้างของท่อ, ความสูง, ปริมาณหลุม, การวางแผนและการแยกผ่านสามารถผลิตตามภาพวาดของอุปกรณ์

• มีวิธีเชื่อมท่ออะไรบ้าง?

สามารถเตรียมการขยายขนาดทางกล, การปั่นผนึก, การปั่นความแข็งแรง และการปรับปรุงการขยายและปั่นรวมกัน

• สามารถส่งแผ่นท่อ F316L พร้อมเอกสารการตรวจสอบได้หรือไม่

ใช่. PMI, การตรวจสอบมิติ, UT และ EN 10204 3.1/3.2 เอกสารสามารถนําเสนอตามความต้องการของโครงการ

1 ใบท่อที่ติดต่อกับใบท่อหัวลอย

• เครื่องแลกเปลี่ยนความร้อน Tube sheet ที่ติดตั้ง

• เครื่องแลกเปลี่ยนความร้อนหัวลอย

• การออกแบบแผ่นท่อ

• การชดเชยการขยายความร้อน

2 รูปแบบรูท่อ

• สูงสามเหลี่ยม

• โป่งสามเหลี่ยมหมุน

• สี่เหลี่ยม

• การหมุนสี่เหลี่ยม

3 สับมือท่อต่อท่อ

การขยายท่อ / การม้วนท่อ / การปั่นผนึก / การปั่นความแข็งแรง / ช่องหลุมท่อ / การรั่วไหลของข้อท่อ
