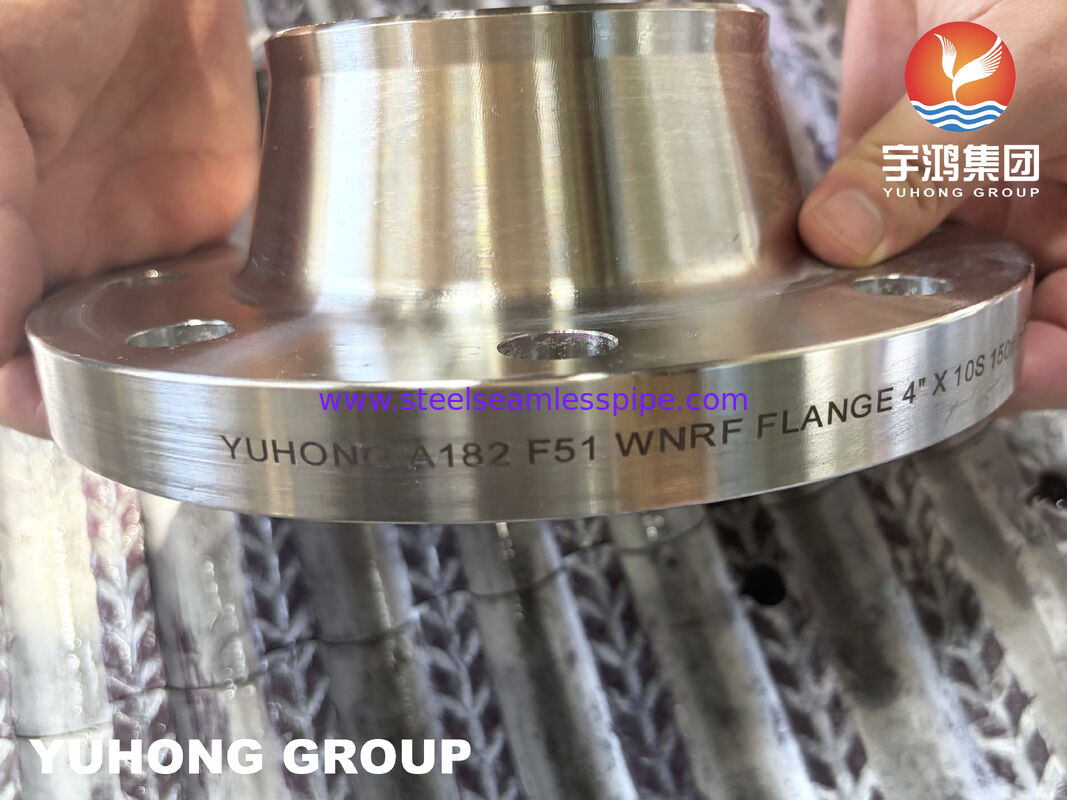

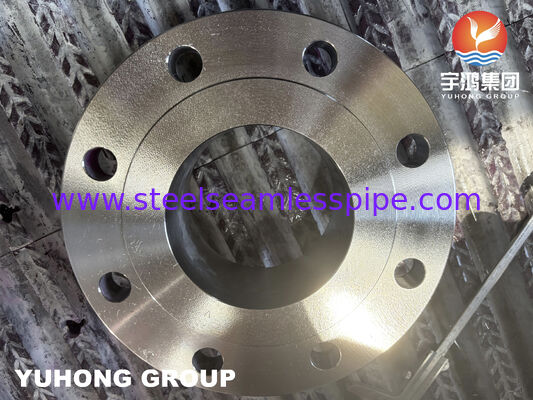

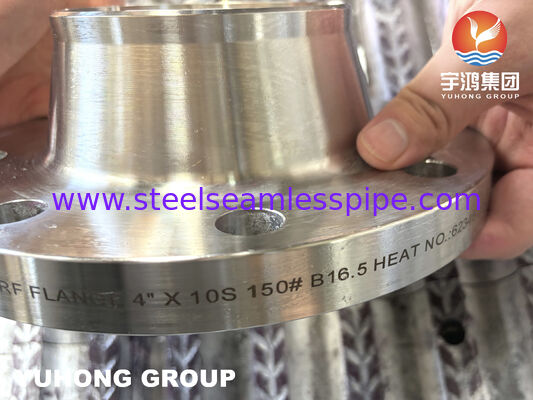

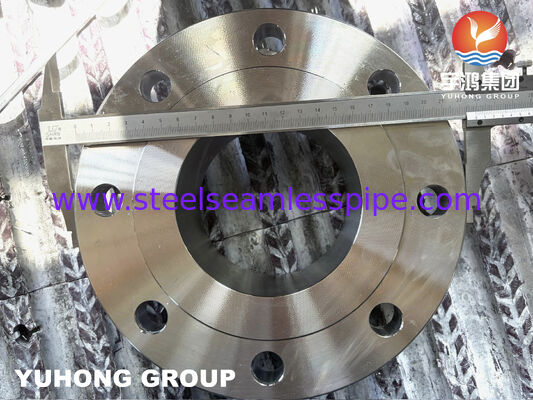

A182 F51 S31803 / S32205 หน้าแปลนคอเชื่อมสแตนเลสดูเพล็กซ์ WNRF

หน้าแปลนสแตนเลสดูเพล็กซ์ S31803 WNRF

ภาพรวมผลิตภัณฑ์

หน้าแปลนสแตนเลสดูเพล็กซ์แบบตีขึ้นรูปสำหรับระบบท่อที่มีความสมบูรณ์สูง

หน้าแปลนคอเชื่อมแบบยกหน้า (WNRF) S31803 ผลิตจากสแตนเลสดูเพล็กซ์ซึ่งรวมโครงสร้างจุลภาคแบบเฟอร์ริติก-ออสเทนนิติกที่สมดุลโดยประมาณ เมื่อเทียบกับสแตนเลสออสเทนนิติกทั่วไป UNS S31803 ให้ความแข็งแรงต่อการครากสูงขึ้น พร้อมด้วยความต้านทานที่ดีขึ้นต่อการกัดกร่อนแบบรูเข็ม การกัดกร่อนแบบร่อง และการแตกร้าวจากการกัดกร่อนภายใต้ความเค้นที่เกิดจากคลอไรด์

การออกแบบคอเชื่อมให้การกระจายความเค้นที่ค่อยเป็นค่อยไประหว่างดุมหน้าแปลนและท่อ ทำให้เหมาะสำหรับแรงดันแบบวัฏจักรและภาระทางกลที่สูงขึ้น พื้นผิวซีลแบบยกหน้า (RF) ถูกกลึงอย่างแม่นยำเพื่อให้ได้การบีบอัดปะเก็นที่เชื่อถือได้และการเชื่อมต่อหน้าแปลนที่ป้องกันการรั่วไหลในระบบท่ออุตสาหกรรมที่หลากหลาย

มีจำหน่ายตามข้อกำหนด ASME B16.5, EN 1092-1 และข้อกำหนดเฉพาะของโครงการ หน้าแปลนสามารถจัดหาได้พร้อมการตรวจสอบย้อนกลับของวัสดุที่สมบูรณ์และเอกสารการตรวจสอบ

ข้อมูลจำเพาะทางเทคนิค

องค์ประกอบทางเคมี

คุณสมบัติทางกล

คุณสมบัติผลิตภัณฑ์

• โครงสร้างจุลภาคแบบดูเพล็กซ์เพื่อประสิทธิภาพทางกลที่เพิ่มขึ้น

โครงสร้างแบบสองเฟสเฟอร์ริติก-ออสเทนนิติกให้ความแข็งแรงสูงกว่าสแตนเลสซีรีส์ 300 ทั่วไป ในขณะที่ยังคงความเหนียวที่ดี

• ความต้านทานการกัดกร่อนที่เกิดจากคลอไรด์ที่เหนือกว่า

เหมาะสำหรับสื่อที่มีคลอไรด์ซึ่งการกัดกร่อนแบบรูเข็ม การกัดกร่อนแบบร่อง และการแตกร้าวจากการกัดกร่อนภายใต้ความเค้นเป็นปัจจัยในการออกแบบ

• รูปทรงคอเชื่อมที่ปรับให้เหมาะสม

ดุมที่เรียวช่วยลดความเข้มข้นของความเค้นและปรับปรุงความต้านทานความล้าภายใต้ภาระแบบวัฏจักร

• พื้นผิวยกหน้าที่กลึงอย่างแม่นยำ

มิติการเผชิญหน้าที่ควบคุมช่วยให้มั่นใจได้ว่าการรองรับปะเก็นและการปิดผนึกที่เชื่อถือได้

• การตรวจสอบย้อนกลับวัสดุเต็มรูปแบบ

หน้าแปลนแต่ละชิ้นสามารถจัดหาได้พร้อมการตรวจสอบย้อนกลับหมายเลขความร้อนและบันทึกการตรวจสอบเพื่อสนับสนุนเอกสารโครงการ

การใช้งานทั่วไป

• แท่นผลิตนอกชายฝั่ง

• ระบบหล่อเย็นน้ำทะเล

• โรงงานกลั่นน้ำทะเล

• หน่วยแปรรูปเคมี

• ระบบท่อแรงดัน

• โรงงาน LNG

• ท่อแลกเปลี่ยนความร้อน

• ระบบท่อน้ำดับเพลิง

• โรงงานปุ๋ย

• การแปรรูปเยื่อกระดาษและกระดาษ

เกรดวัสดุเทียบเท่า

การตรวจสอบและการทดสอบ

• การระบุวัสดุเชิงบวก (PMI)

• การทดสอบด้วยคลื่นอัลตราโซนิก (UT)

• การทดสอบด้วยของเหลวแทรกซึม (PT)

• การวัดปริมาณเฟอร์ไรต์

• การทดสอบความแข็ง

• การตรวจสอบมิติ

• เอกสาร EN 10204 3.1 / 3.2

คำถามที่พบบ่อย

1. ทำไมถึงเลือก S31803 แทน 316L?

S31803 ให้ความแข็งแรงสูงขึ้นและทนทานต่อการกัดกร่อนแบบรูเข็ม การกัดกร่อนแบบร่อง และการแตกร้าวจากการกัดกร่อนภายใต้ความเค้นที่เกิดจากคลอไรด์ได้ดีขึ้น ทำให้เหมาะสำหรับสภาพแวดล้อมการใช้งานที่ต้องการมากขึ้น

2. มีระดับแรงดันใดบ้าง?

สามารถจัดหาคลาส 150 ถึงคลาส 2500 และระดับ PN ที่เทียบเท่าได้ตามมาตรฐาน ASME หรือ EN

3. สามารถผลิตขนาดหน้าแปลนที่กำหนดเองได้หรือไม่?

ได้ สามารถผลิตรูปแบบการเจาะพิเศษ ความหนาที่ไม่ได้มาตรฐาน และมิติเฉพาะของโครงการตามแบบของลูกค้า

4. มีเอกสารการตรวจสอบใดบ้าง?

ใบรับรอง EN 10204 3.1 หรือ 3.2 รายงาน PMI รายงาน UT/PT และบันทึกการตรวจสอบมิติมีให้ตามคำขอ

การเปรียบเทียบ PREN

S31803 เทียบกับ S32205

ประเภทการเผชิญหน้าของหน้าแปลน

คำศัพท์ทางเทคนิค

• PREN (Pitting Resistance Equivalent Number)

• การควบคุมปริมาณเฟอร์ไรต์

• การป้องกันเฟสซิกมา

• การอบอ่อนแบบสารละลาย

• การตรวจสอบย้อนกลับหมายเลขความร้อน

• การเปลี่ยนผ่านแบบชน

• ความเค้นในการรองรับปะเก็น

• ความต้านทานการแตกร้าวจากการกัดกร่อนภายใต้ความเค้น (SCC)

• ความต้านทานการกัดกร่อนแบบร่อง

• บริการไฮโดรเจนซัลไฟด์ (H₂S)

• ความเข้ากันได้กับ NACE MR0175 / ISO 15156
