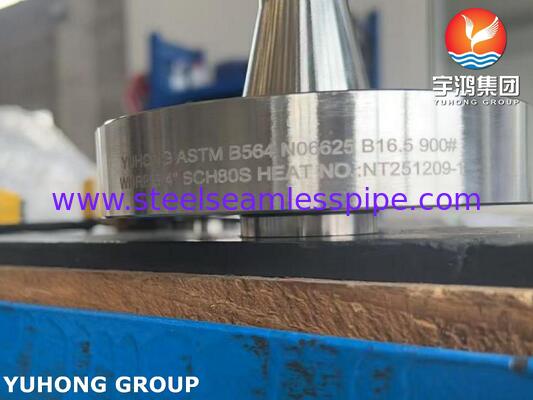

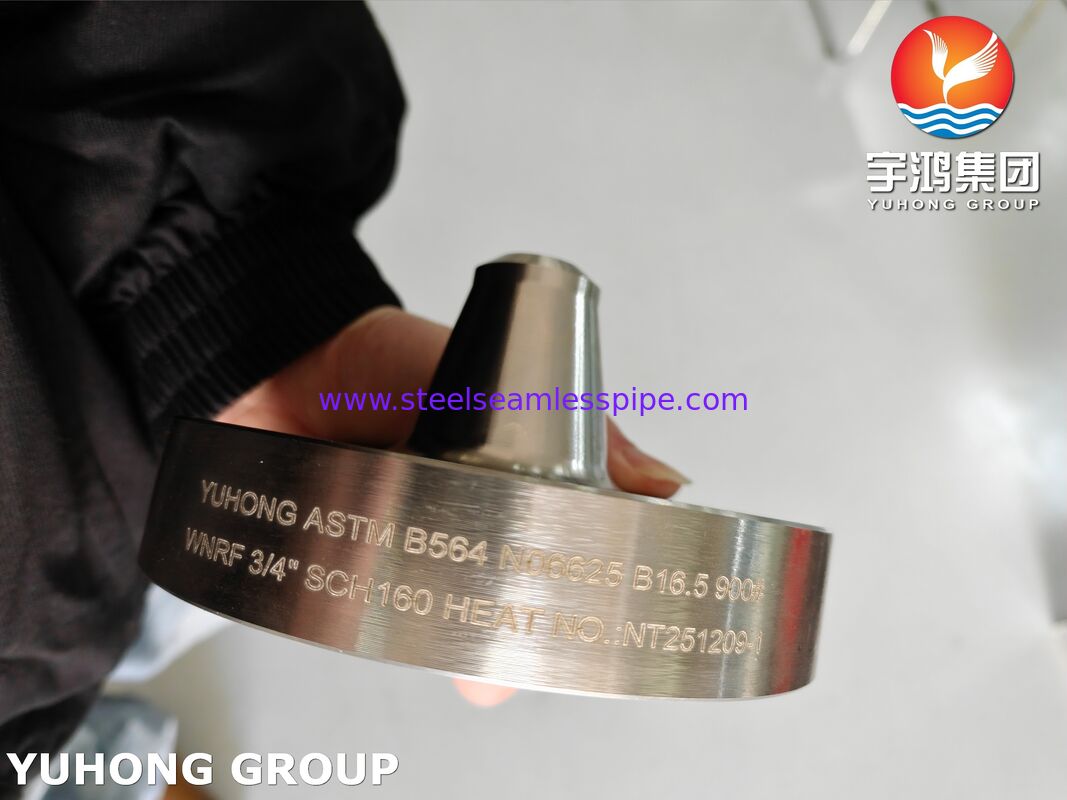

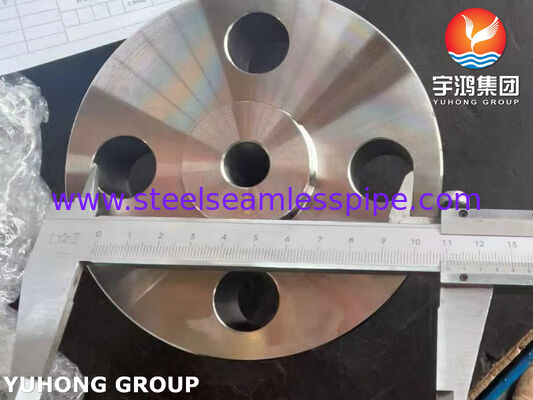

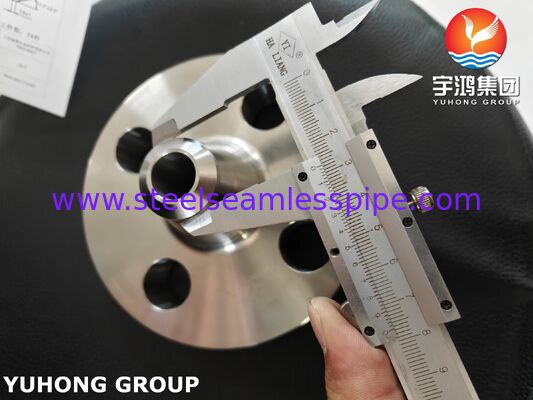

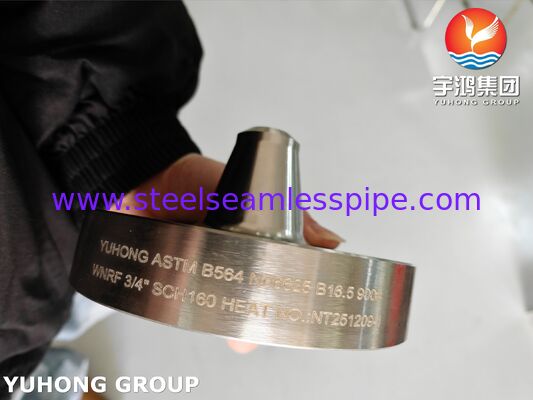

หน้าแปลนโลหะผสมนิกเกิล 625 ASTM B564 UNS N06625 หน้าแปลนคอเชื่อม Inconel 625 หน้าแปลน WNRF

หน้าแปลนโลหะผสมนิกเกิล 625, ASTM B564 Inconel 625 / 2.4856 / UNS N06625 หน้าแปลน WNRF

WNRF (Weld Neck Raised Face) -- ดุมที่เรียวยาวช่วยเสริมแรงต้านแรงดันสูงและการหมุนเวียนของความร้อนที่รุนแรง หน้ายก (โดยทั่วไปสูง 0.06" หรือ 0.25" ต่อ ASME B16.5) ช่วยให้มั่นใจได้ถึงแรงอัดของปะเก็น แม้ว่าหน้าแปลนนี้ในชื่อจะเป็นส่วนประกอบ Ni-Cr-Mo ที่ได้รับการเสริมความแข็งแกร่งด้วยสารละลายแข็งและหลอมขึ้นรูป (ด้วยการเติมไนโอเบียม) ที่ผลิตตาม ASTM B564 แต่ประสิทธิภาพในโลกแห่งความเป็นจริงนั้นอยู่ภายใต้รายละเอียดปลีกย่อยที่วิศวกรผู้มีประสบการณ์รู้จัก แต่ไม่ค่อยได้รับการพิมพ์ในแค็ตตาล็อก YUHONG จัดเตรียมหน้าแปลนให้ปฏิบัติตามมาตรฐานวัสดุและมาตรฐานการผลิตอย่างเคร่งครัด พร้อมด้วยสิ่งอำนวยความสะดวกในการตรวจสอบที่สมบูรณ์

เทียบเท่ากับหน้าแปลนโลหะผสมนิกเกิล 625 ASTM B564 UNS N06625 หน้าแปลนคอเชื่อม Inconel 625

องค์ประกอบทางเคมี% ของหน้าแปลนโลหะผสมนิกเกิล 625 ASTM B564 UNS N06625 หน้าแปลนคอเชื่อม Inconel 625

สมบัติทางกลของหน้าแปลนโลหะผสมนิกเกิล 625 ASTM B564 UNS N06625 หน้าแปลนคอเชื่อม Inconel 625

นอกเหนือจาก "การเชื่อมต่อท่อ" เพียงอย่างเดียว หน้าแปลนนี้ยังทำหน้าที่ทางกลและโลหะวิทยาที่สำคัญสามประการ:

• การดูดซับความเค้นทางเรขาคณิต: ดุม Weld Neck ที่เรียวยาวทำหน้าที่ทางกลที่สำคัญ โดยจะค่อยๆ เปลี่ยนความแข็งฉับพลันของแหวนหน้าแปลนที่ยึดน็อตเข้ากับผนังท่อที่บางลง สิ่งนี้จะช่วยลดความเข้มข้นของความเค้นสูงสุดที่รากของการเชื่อมได้อย่างมาก ทำให้เป็นประเภทหน้าแปลนเดียวที่เหมาะสำหรับการโหลดแบบวน (การขยายตัว/การหดตัวเนื่องจากความร้อน การสั่นสะเทือน และแรงดันไฟกระชาก)

• ฐานการซีลที่มีความสมบูรณ์สูง: Raised Face (RF) ให้พื้นที่การบีบอัดที่แคบและควบคุมได้สำหรับปะเก็นที่เป็นเกลียวหรือแบบแจ็คเก็ต ในประเภทแรงดันสูง (≥ 600#) การออกแบบนี้ช่วยลดการคลายตัวของการคืบของปะเก็น เนื่องจากดุมที่แข็งช่วยให้ระนาบการโบลต์มีความเสถียร แม้ว่าแรงดันภายในจะพยายาม "งัด" หน้าแปลนออกจากกัน

• สะพานเปลี่ยนผ่านทางโลหะวิทยา: ทำหน้าที่เป็นจุดเปลี่ยนที่เชื่อมได้ ช่วยให้เจาะโลหะผสมสูง (ทนทานต่อของไหลในกระบวนการผลิต) สามารถต่อเข้ากับส่วนประกอบปลายน้ำได้ ขณะเดียวกันก็รักษาความต้านทานการกัดกร่อนได้เต็มที่ผ่านโซนที่ได้รับความร้อน (HAZ) ซึ่งเป็นโลหะผสมที่น้อยกว่าจะสูญเสียที่การเชื่อม

การใช้งาน

• น้ำมันและก๊าซ: ท่อด้านบนนอกชายฝั่ง ท่อร่วมใต้ทะเล โฟลว์ไลน์ และท่อหายใจไม่ออก/ท่อฆ่า

• กระบวนการทางเคมี: เครื่องปฏิกรณ์และท่อจัดการคลอไรด์ร้อน กรดอะซิติก หรือกรดผสม

• การบินและอวกาศและทางทะเล: ท่อไอเสียและระบบระบายความร้อนด้วยน้ำทะเล

• การผลิตไฟฟ้า: ท่อไอน้ำอุณหภูมิสูงและส่วนประกอบหลักของเครื่องปฏิกรณ์นิวเคลียร์
