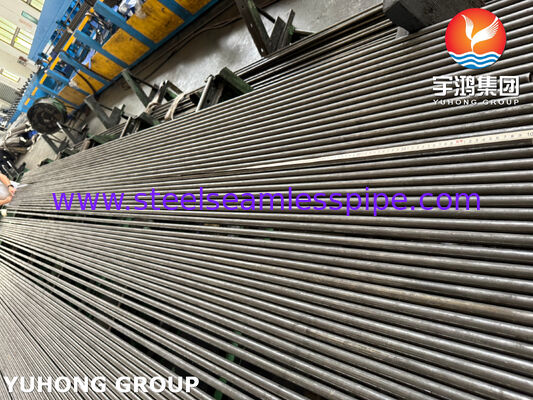

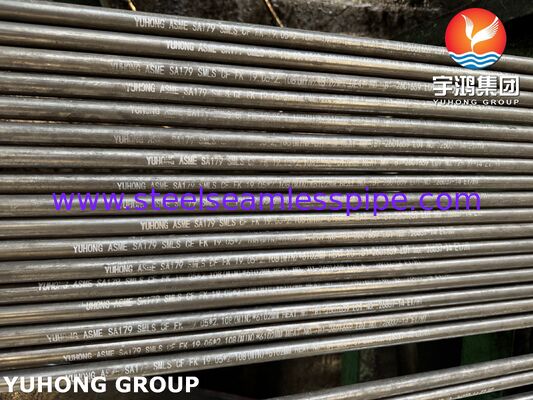

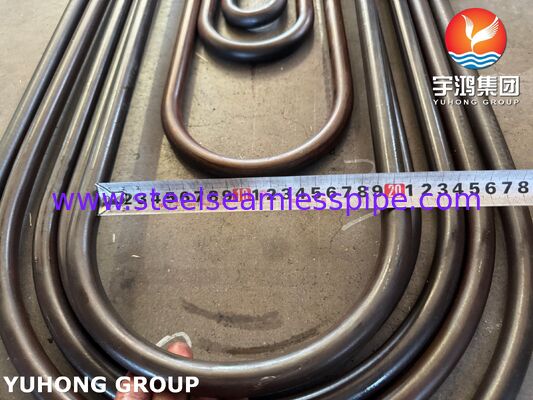

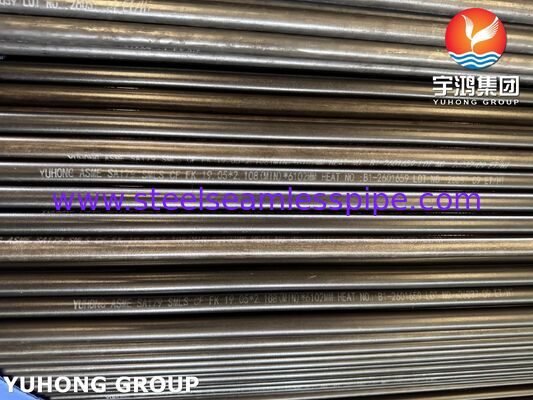

ASME SA213 T11 ท่อเหล็กสแตนเลสไร้รอยสําหรับเครื่องปั่นและเครื่องอบอุ่น

ท่อเหล็กอัลลอยด์ไร้ตะเข็บ ASME SA213 T11 สำหรับหม้อไอน้ำและซุปเปอร์ฮีตเตอร์

ภาพรวมผลิตภัณฑ์

ท่อเหล็กอัลลอยด์ไร้ตะเข็บ ASME SA213 T11 เป็นท่อเหล็กอัลลอยด์โครเมียม-โมลิบดีนัมที่ผลิตตามข้อกำหนด ASME SA213 / ASTM A213 สำหรับการใช้งานในหม้อไอน้ำ ซุปเปอร์ฮีตเตอร์ และเครื่องแลกเปลี่ยนความร้อน

T11, UNS K11597, มีส่วนประกอบของโครเมียมประมาณ 1.00-1.50% และโมลิบดีนัม 0.44-0.65% วัสดุนี้จัดจำหน่ายในรูปแบบท่อไร้ตะเข็บ และมักระบุสำหรับอุปกรณ์ถ่ายเทความร้อนที่เกรดวัสดุ ขนาดท่อ การอบชุบด้วยความร้อน และข้อกำหนดการตรวจสอบถูกควบคุมโดยข้อกำหนดที่เกี่ยวข้องและเอกสารโครงการ

ผลิตภัณฑ์สามารถจัดหาได้ในเส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง และความยาวที่กำหนดเองตามความต้องการของโครงการ

ข้อมูลจำเพาะทางเทคนิค

ASTM A213 โดยทั่วไปครอบคลุมท่อที่มีเส้นผ่านศูนย์กลางภายในตั้งแต่ 1/8 นิ้ว [3.2 มม.] ถึงเส้นผ่านศูนย์กลางภายนอก 5 นิ้ว [127 มม.] โดยมีความหนาของผนังตั้งแต่ 0.015 ถึง 0.500 นิ้ว [0.4 ถึง 12.7 มม.] แม้ว่าอาจจัดหาขนาดอื่นได้เมื่อเป็นไปตามข้อกำหนดที่เกี่ยวข้อง

องค์ประกอบทางเคมี

ASTM A213 / ASME SA213 T11

คุณสมบัติทางกล

ข้อกำหนดขั้นต่ำมาตรฐานสำหรับ T11 ได้แก่:

กระบวนการผลิต

ท่อ ASME SA213 T11 ผลิตผ่านกระบวนการผลิตท่อไร้ตะเข็บที่ควบคุมได้:

1. การเตรียมเหล็กแท่งอัลลอยด์

2. การเจาะและการขึ้นรูปด้วยความร้อน

3. การรีดหรือดึงท่อ

4. การอบชุบด้วยความร้อนตามข้อกำหนดที่เกี่ยวข้อง

5. การยืดตรง

6. การตัดตามความยาวที่กำหนด

7. การปรับสภาพพื้นผิว

8. การตรวจสอบขนาด

9. การทดสอบเชิงกลและผลิตภัณฑ์

10. การตรวจสอบขั้นสุดท้ายและการทำเครื่องหมาย

11. การบรรจุเพื่อจัดส่ง

เส้นทางการผลิตสามารถปรับเปลี่ยนได้ตามเส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง สภาพการส่งมอบ และข้อกำหนดโครงการที่ต้องการ

ขนาดท่อ

ขนาดที่มีจำหน่ายอาจรวมถึง:

• 3/4" OD × ความหนาผนังที่กำหนด

• 1" OD × ความหนาผนังที่กำหนด

• 1-1/4" OD × ความหนาผนังที่กำหนด

• 1-1/2" OD × ความหนาผนังที่กำหนด

• 2" OD × ความหนาผนังที่กำหนด

• 2-1/2" OD × ความหนาผนังที่กำหนด

• 3" OD × ความหนาผนังที่กำหนด

สามารถจัดหาเส้นผ่านศูนย์กลางภายนอกและความหนาของผนังอื่นๆ ได้ภายใต้ขีดความสามารถในการผลิตและข้อกำหนดที่เกี่ยวข้อง

สำหรับโครงการเครื่องแลกเปลี่ยนความร้อนและหม้อไอน้ำ สามารถยืนยันข้อมูลขนาดต่อไปนี้ก่อนการผลิตได้:

• เส้นผ่านศูนย์กลางภายนอก

• ความหนาของผนัง

• ความยาวท่อ

• ความคลาดเคลื่อน OD และ WT

• ความตรง

• สภาพปลายท่อ

• สภาพการอบชุบด้วยความร้อน

• สภาพพื้นผิว

การควบคุมคุณภาพและการตรวจสอบ

แต่ละชุดการผลิตสามารถตรวจสอบได้ตามข้อกำหนด ASTM/ASME ที่เกี่ยวข้องและใบสั่งซื้อ

การตรวจสอบอาจรวมถึง:

• การวิเคราะห์องค์ประกอบทางเคมี

• การทดสอบแรงดึง

• การทดสอบความแข็งแรงคราก

• การทดสอบการยืดตัว

• การทดสอบความแข็ง

• การทดสอบการแบน

• การทดสอบการบาน

• การทดสอบแรงดันน้ำ

• การทดสอบกระแสไหลวนหรือการทดสอบแบบไม่ทำลายอื่นๆ ที่เกี่ยวข้อง

• การตรวจสอบเส้นผ่านศูนย์กลางภายนอก

• การตรวจสอบความหนาของผนัง

• การตรวจสอบความยาว

• การตรวจสอบด้วยสายตาและพื้นผิว

สามารถจัดให้มีการตรวจสอบโดยบุคคลที่สามเพิ่มเติม, PMI, การตรวจสอบขนาด หรือข้อกำหนดเฉพาะโครงการอื่นๆ ได้เมื่อระบุในใบสั่งซื้อ

การใช้งาน

ท่อหม้อไอน้ำ

ท่อไร้ตะเข็บ ASME SA213 T11 ใช้สำหรับส่วนประกอบถ่ายเทความร้อนของหม้อไอน้ำที่ต้องการเกรดเหล็กอัลลอยด์ที่ระบุ

ท่อซุปเปอร์ฮีตเตอร์

ท่อสามารถระบุสำหรับซุปเปอร์ฮีตเตอร์และการใช้งานพื้นผิวทำความร้อนของหม้อไอน้ำที่เกี่ยวข้องตามอุณหภูมิการออกแบบ ความดัน และรหัสวิศวกรรมที่เกี่ยวข้อง

เครื่องแลกเปลี่ยนความร้อน

ท่ออัลลอยด์ไร้ตะเข็บ T11 ยังสามารถใช้ในอุปกรณ์เครื่องแลกเปลี่ยนความร้อนที่ข้อกำหนดวัสดุ ASTM A213 / ASME SA213 มีผลบังคับใช้

อุปกรณ์ผลิตไฟฟ้า

การใช้งานอุปกรณ์ทั่วไป ได้แก่:

• หม้อไอน้ำสาธารณูปโภคและอุตสาหกรรม

• ระบบซุปเปอร์ฮีตเตอร์

• อุปกรณ์ที่เกี่ยวข้องกับรีฮีตเตอร์

• ชุดท่อแลกเปลี่ยนความร้อน

• อุปกรณ์ถ่ายเทความร้อนสำหรับผลิตไฟฟ้า

• อุปกรณ์ทำความร้อนในกระบวนการ

การเลือกวัสดุขั้นสุดท้ายควรพิจารณาจากอุณหภูมิการออกแบบอุปกรณ์ ความดัน ของไหล ขนาดท่อ รหัสที่เกี่ยวข้อง และข้อกำหนดโครงการ

ทำไมต้องเลือก T11?

T11 เป็นเกรดเหล็กอัลลอยด์เฟอร์ริติกต่ำที่กำหนดโดยปริมาณโครเมียมและโมลิบดีนัม องค์ประกอบทางเคมีและคุณสมบัติทางกลที่เป็นมาตรฐานทำให้เหมาะสำหรับการใช้งานท่อหม้อไอน้ำ ซุปเปอร์ฮีตเตอร์ และเครื่องแลกเปลี่ยนความร้อนที่ครอบคลุมโดย ASTM A213 / ASME SA213

แทนที่จะใช้คำกล่าวทั่วไป เช่น “ประสิทธิภาพอุณหภูมิสูงที่ยอดเยี่ยม” ควรระบุวัสดุตามสภาวะการออกแบบจริงและข้อกำหนดของรหัสที่เกี่ยวข้อง

การปรับแต่ง

ท่ออัลลอยด์ไร้ตะเข็บ SA213 T11 สามารถจัดหาได้ตามข้อกำหนดเฉพาะโครงการสำหรับ:

• เส้นผ่านศูนย์กลางภายนอก

• ความหนาของผนัง

• ความยาวท่อ

• สภาพการอบชุบด้วยความร้อน

• การตกแต่งพื้นผิว

• การเตรียมปลายท่อ

• ข้อกำหนดการทดสอบ

• ข้อกำหนดการตรวจสอบ

• วิธีการบรรจุ

• ข้อกำหนดการทำเครื่องหมาย

สำหรับการสั่งซื้อจำนวนมาก สามารถยืนยันขนาดท่อและข้อกำหนดการตรวจสอบกับตารางท่อของลูกค้า แบบร่างอุปกรณ์ หรือข้อกำหนดการซื้อก่อนการผลิตได้

เอกสาร

เอกสารทั่วไปอาจรวมถึง:

• ใบรับรองการทดสอบวัสดุ (MTC)

• รายงานการวิเคราะห์ทางเคมี

• รายงานการทดสอบเชิงกล

• บันทึกการอบชุบด้วยความร้อน (ถ้ามี)

• รายงานการทดสอบแบบไม่ทำลาย (ถ้ามี)

• รายงานการทดสอบแรงดันน้ำ (ถ้ามี)

• รายงานการตรวจสอบขนาด

• ใบรับรองการปฏิบัติตามข้อกำหนด

• รายงานการตรวจสอบโดยบุคคลที่สาม (ถ้าจำเป็น)
