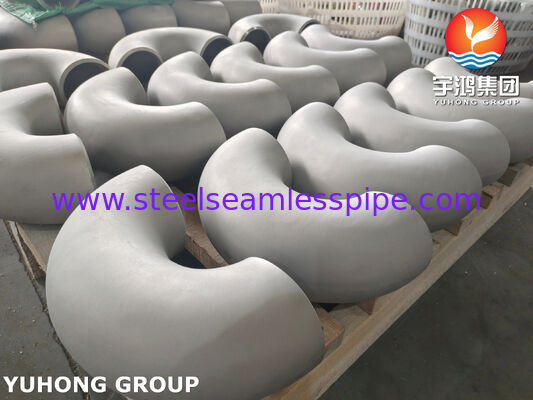

ASTM B366 UNS N06022 / DIN 2.4602 / Hastelloy C22 พวงมาลัยท่อ 180° SR

ASTM B366 Hastelloy C22 / UNS N06022 / DIN 2.4602 โลหะผสมนิกเกิลโค้งกลับ 180 ° SR


ASTM B366 Hastelloy C22 Return Bend (UNS N06022 / DIN 2.4602) หมายถึงข้อต่อท่อสำเร็จรูป 180 องศาที่ออกแบบมาเพื่อกลับทิศทางการไหลของของเหลวโดยสมบูรณ์ ทำจากโลหะผสมนิกเกิล-โครเมียม-โมลิบดีนัม-ทังสเตนที่เรียกว่า Hastelloy C22 และเป็นไปตามมาตรฐานการผลิต ASTM B366 ต่างจากข้อศอก 180° รัศมียาวมาตรฐาน "โค้งกลับ" มักจะมีรัศมีแคบและแน่น—โดยทั่วไปจะมีเส้นผ่านศูนย์กลางท่อระบุหนึ่งหรือครึ่งเท่า (1D หรือ 1.5D) การออกแบบที่กะทัดรัดนี้ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานในชุดท่อแลกเปลี่ยนความร้อน แนวติดตามไอน้ำ หรือระบบท่อแบบจำกัด ข้อต่อฟิตติ้งให้ความต้านทานที่โดดเด่นต่อการกัดกร่อนแบบรูพรุน การกัดกร่อนตามรอยแยก และการแตกร้าวจากการกัดกร่อนจากความเครียดที่เกิดจากคลอไรด์ โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมทางเคมีที่รุนแรง เช่น คลอรีนเปียก กรดไฮโดรคลอริก หรือกรดซัลฟิวริกร้อน

การใช้งาน

• เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและแบบท่อ: ชุดท่อ U สำหรับของเหลวที่มีฤทธิ์กัดกร่อน (เช่น เครื่องทำความเย็น H₂SO₄)

• เครื่องทำความร้อนแบบยิง (เตาเผา): ผมเปียหรือขดลวดคดเคี้ยวในกรดไฮโดรคลอริกหรือบริการคลอรีน

• สายการดอง (อุตสาหกรรมเหล็ก): ลูปส่งคืนกรดผสมร้อน (HNO₃ + HF)

• รางเลื่อนการฉีดสารเคมีนอกชายฝั่ง: โค้งงอ 180° ขนาดกะทัดรัดสำหรับแนวท่อยับยั้งการกัดกร่อน

• โรงงานแปรรูปนิวเคลียร์: ในกรณีที่มีกรดไนตริกออกซิไดซ์ที่มีฟลูออไรด์
