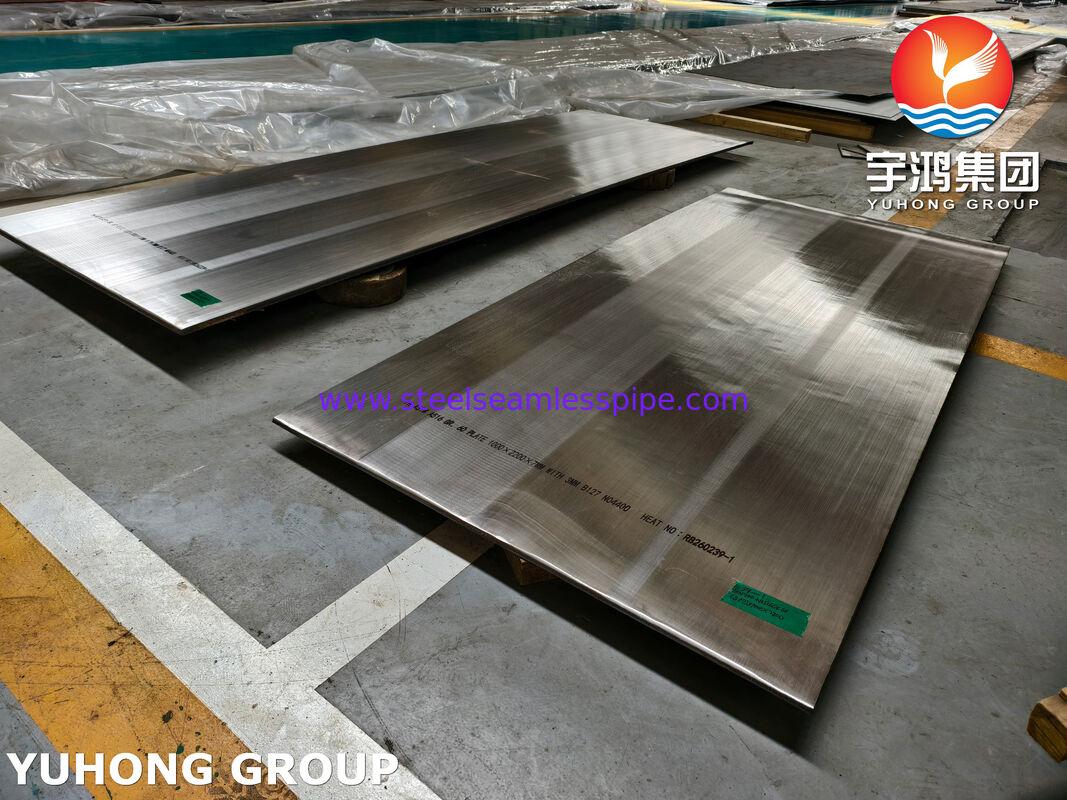

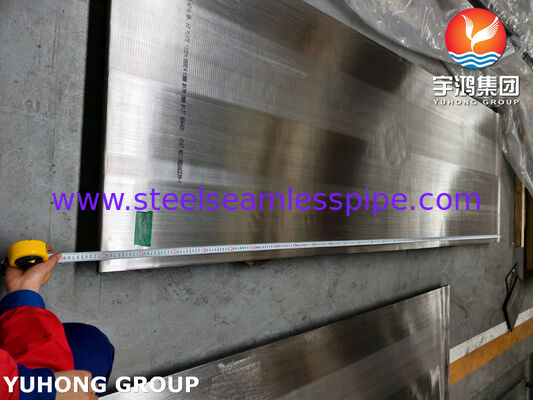

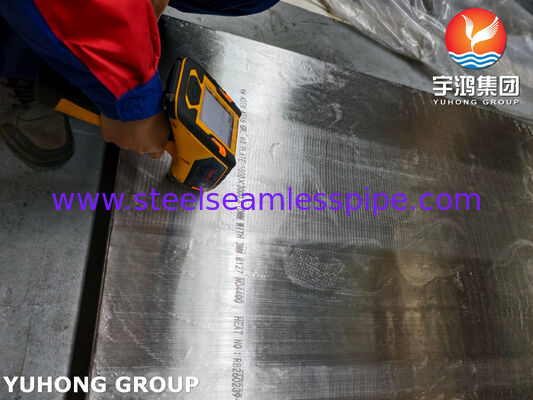

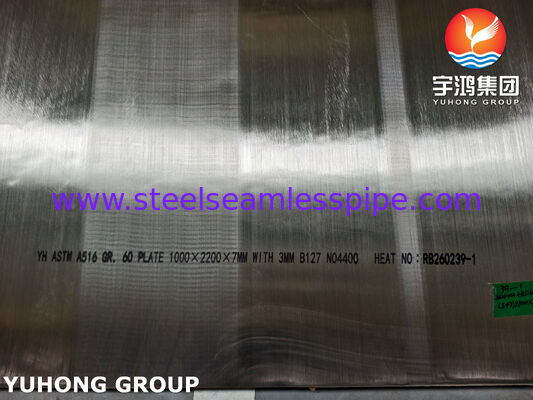

ASTM B127 Monel 400 + ASTM A516 Gr.60 เหล็กแผ่นหุ้มภาชนะรับความดันหุ้มระเบิด

ASME SA516 Gr.60 เหล็กกล้าคาร์บอน + ASME SB127 UNS N04400/Monel 400 แผ่นหุ้มด้วยการระเบิด

ASTM B127 Monel 400 + ASTM A516 Gr.60 แผ่นหุ้มระเบิดเป็นวัสดุคอมโพสิตที่มีพันธะทางโลหะ 2 ชั้น ที่ใช้ในการก่อสร้างภาชนะรับความดัน ประกอบด้วย:

1. ชั้นหุ้ม (ทนต่อการกัดกร่อน): ASTM B127 – Monel 400 (โลหะผสมนิกเกิล-ทองแดง, UNS N04400)

2. ชั้นฐาน/ชั้นรองรับ (โครงสร้าง): ASTM A516 เกรด 60 – แผ่นเหล็กคาร์บอนสำหรับการให้บริการภาชนะรับความดันอุณหภูมิปานกลาง

สองชั้นถูกเชื่อมต่ออย่างถาวรด้วยการหุ้มด้วยระเบิด (การเชื่อมด้วยการระเบิด) ซึ่งสร้างพันธะทางโลหะวิทยาที่เป็นคลื่นที่มีความแข็งแรงสูงโดยไม่ทำให้ส่วนต่อประสานละลาย

เมื่อแผ่นหุ้มนี้ถูกประดิษฐ์ขึ้นในภาชนะรับความดัน (เช่น ถัง เครื่องปฏิกรณ์ หรือเสา) ด้านข้างของ Monel 400 จะหันหน้าไปทางของเหลวในกระบวนการที่มีฤทธิ์กัดกร่อน ในขณะที่เหล็กกล้าคาร์บอนจะให้ความแข็งแรงทางกลในการทนต่อแรงดันภายใน

การผสมวัสดุหุ้มทั่วไป(ฐานโครงสร้าง + กาบป้องกันการกัดกร่อน)

วัตถุประสงค์ของการใช้วัสดุหุ้ม

เลือกการหุ้มเพื่อประหยัดต้นทุน - ใช้ Monel ที่มีราคาแพงเฉพาะบนพื้นผิวที่มีฤทธิ์กัดกร่อน โดยมีเหล็กกล้าคาร์บอนราคาถูกที่ให้ความแข็งแรง นอกจากนี้ยังหลีกเลี่ยงเฟสระหว่างโลหะที่เปราะ ช่วยให้ผนังภาชนะหนา และได้รับการรับรองรหัส ASME อย่างสมบูรณ์

การใช้งาน

• หน่วยอัลคิเลชันของกรดไฮโดรฟลูออริก (HF) (โรงกลั่นน้ำมัน) – การใช้งานที่พบบ่อยที่สุด

• เครื่องแลกเปลี่ยนความร้อนจากน้ำทะเลและภาชนะแยกเกลือ (ซึ่งจำเป็นต้องมีความแข็งแรงสูงกว่า Monel เพียงอย่างเดียว)

• เครื่องระเหยสารกัดกร่อน (บริการ NaOH)

• เครื่องผสมกรดซัลฟูริก (ลดสภาพแวดล้อมที่เป็นกรด)

• บริการก๊าซเปรี้ยว (H₂S) ด้วยน้ำเกลือ – แต่ตรวจสอบข้อกำหนดของ NACE (ไม่แนะนำให้ใช้ Monel 400 สำหรับน้ำเกลือจากบ่อน้ำมันที่มีกรดเปรี้ยวมากเสมอไป)
