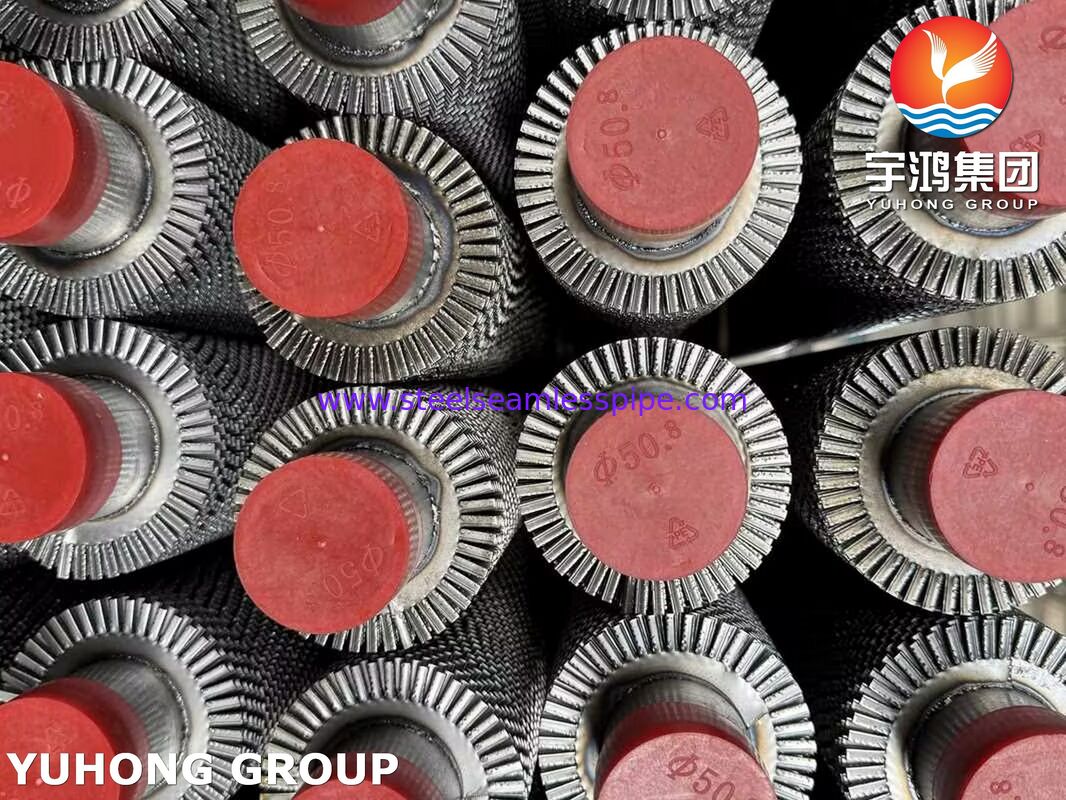

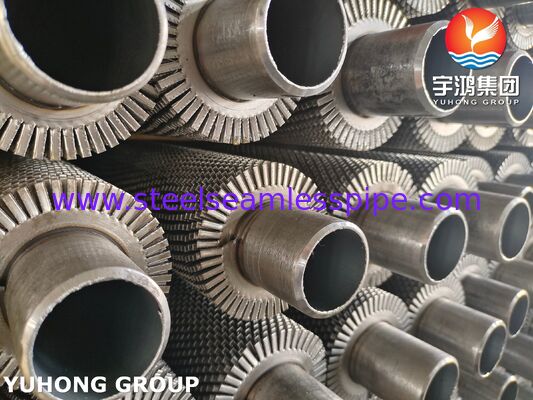

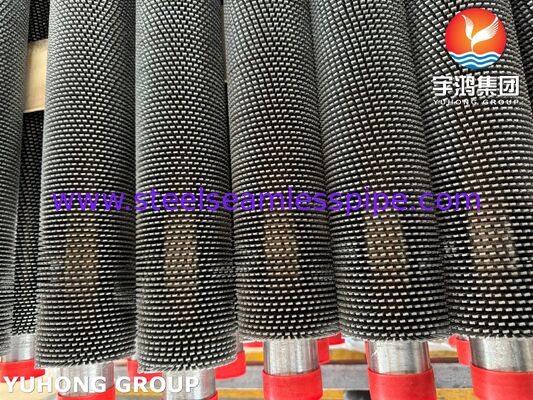

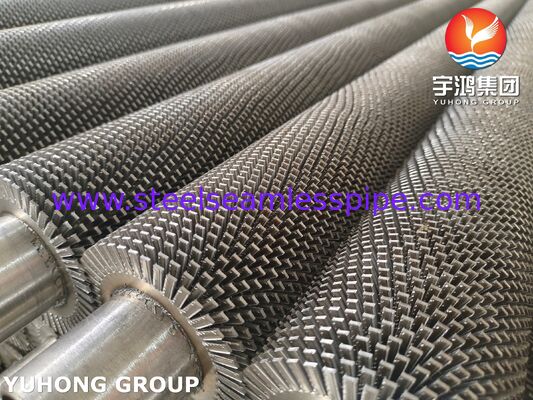

ท่อครีบหยักสำหรับฮาร์ป HRSG, ซุปเปอร์ฮีตเตอร์, อีโคโนไมเซอร์, อีวาพอเรเตอร์

ท่อครีบหยักเป็นส่วนประกอบสำคัญที่มีประสิทธิภาพสูงในเครื่องกำเนิดไอน้ำจากการนำความร้อนกลับมาใช้ใหม่ (HRSG) ซึ่งช่วยเพิ่มพื้นที่ผิวการถ่ายเทความร้อนให้สูงสุดสำหรับอีโคโนไมเซอร์, อีวาพอเรเตอร์ และซุปเปอร์ฮีตเตอร์ภายในโรงไฟฟ้า ท่อเหล่านี้มักเชื่อมด้วยความถี่สูงพร้อมครีบหยัก (ครีบแบบแบ่งส่วน) ช่วยลดขนาดอุปกรณ์โดยรวม เพิ่มการถ่ายเทความร้อนด้านแก๊ส และจัดการกับก๊าซไอเสียอุณหภูมิสูงได้อย่างมีประสิทธิภาพ

Yuhong Group เชี่ยวชาญในการผลิตท่อครีบหยัก และได้จัดจำหน่ายให้กับตลาดในตะวันออกกลาง, อเมริกาใต้, แอฟริกา, ยุโรป และภูมิภาคอื่นๆ มาเป็นเวลานาน นอกจากนี้ เรายังสามารถให้บริการประกอบฮาร์ป รวมถึงคำแนะนำการติดตั้ง ณ สถานที่จริง

• อีโคโนไมเซอร์ (เครื่องอุ่นล่วงหน้า): ตั้งอยู่ในส่วนที่เย็นกว่า ปลายทาง ท่อเหล่านี้จะอุ่นน้ำป้อนล่วงหน้าโดยใช้ความร้อนระดับต่ำ ครีบหยักมักใช้ที่นี่เพื่อเพิ่มประสิทธิภาพการดูดซับความร้อนจากก๊าซไอเสีย
• อีวาพอเรเตอร์: ท่อเหล่านี้จะเปลี่ยนน้ำที่อุ่นล่วงหน้าให้เป็นไอน้ำอิ่มตัว มักใช้ใน "ผนังน้ำ" หรือพื้นของ HRSG ซึ่งต้องการการนำความร้อนสูง
• ซุปเปอร์ฮีตเตอร์: วางอยู่ในกระแสแก๊สที่ร้อนที่สุด ท่อเหล่านี้จะเพิ่มอุณหภูมิของไอน้ำอิ่มตัวให้สูงกว่าจุดอิ่มตัว บ่อยครั้งต้องการวัสดุที่ทนทานเพื่อรองรับแก๊สอุณหภูมิสูง ซึ่งครีบหยักช่วยกระจายความร้อนได้อย่างมีประสิทธิภาพ

• วัสดุ: มักผลิตจากเหล็กคาร์บอน, เหล็กกล้าผสม หรือสแตนเลส เพื่อทนทานต่อสภาพแวดล้อมที่รุนแรง, อุณหภูมิสูง, ความดันสูง
• การออกแบบ: การออกแบบแบบหยัก (เรียกว่าแบบแบ่งส่วนด้วย) จะทำลายชั้นขอบเขตของก๊าซไอเสีย เพิ่มสัมประสิทธิ์การถ่ายเทความร้อนเมื่อเทียบกับครีบแบบตัน
• การผลิต: ใช้การเชื่อมด้วยความต้านทานไฟฟ้าความถี่สูงเพื่อยึดครีบเข้ากับท่อฐาน ทำให้เกิดพันธะทางโลหะที่แข็งแรงและประสิทธิภาพทางความร้อนที่เชื่อถือได้
• ฮาร์ป HRSG: ท่อเหล่านี้มักจัดเรียงเป็นโมดูลแนวตั้งหรือแนวนอน (ฮาร์ป) และเชื่อมต่อผ่านหัวต่อพร้อมท่อเชื่อม

เพื่อให้ได้ใบเสนอราคาที่ถูกต้องสำหรับท่อครีบหยัก คุณต้องระบุข้อมูลจำเพาะของท่อฐาน (OD, ความหนาผนัง, วัสดุ และความยาวรวม), ข้อมูลจำเพาะของครีบ (ความสูง, ความหนา, ความหนาแน่น และวัสดุ) และปริมาณรวมรายละเอียดทางเทคนิคที่จำเป็น ได้แก่ รูปแบบการหยัก, ความยาวปลายเรียบที่ต้องการ และมาตรฐานการออกแบบที่เกี่ยวข้อง

• ข้อมูลจำเพาะของท่อฐาน: เส้นผ่านศูนย์กลางภายนอก (OD) และความหนาผนัง (WT) (เช่น 25.4 มม. OD x 2.77 มม. WT หรือ 1'' OD x 12 BWG)
• วัสดุท่อ: เกรด (เช่น SA106 Gr.B, สแตนเลส TP304H, เหล็กกล้าผสม T11/T22)
• ความยาวท่อ: ความยาวรวม และความยาวเฉพาะของปลายเรียบ (ไม่มีครีบ)
• ขนาดครีบ: ความสูงครีบ (เช่น 15.88 มม.), ความหนา (เช่น 1.0 มม.) และประเภท
• ความหนาแน่นครีบ: ครีบต่อ นิ้ว (FPI) หรือระยะห่าง (เช่น 6 มม.)
• รูปแบบการหยัก: จำนวนส่วน หรือความกว้างของการหยัก
• วัสดุครีบ: เหล็กคาร์บอน, สแตนเลส หรือเหล็กกล้าผสม
• ปริมาณ: จำนวนท่อทั้งหมด หรือความยาวรวมเป็นเมตร/ฟุต
• มาตรฐานที่ใช้บังคับ: เช่น มาตรฐาน ASME, EN หรือ GB
