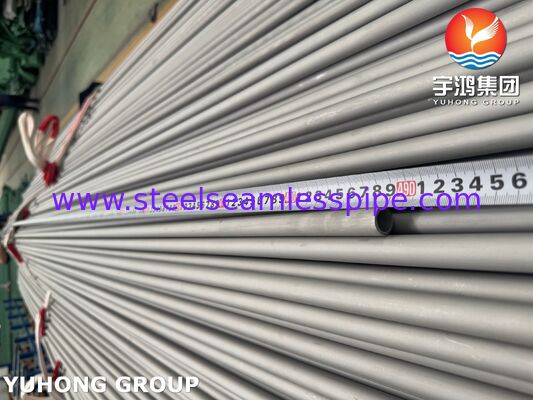

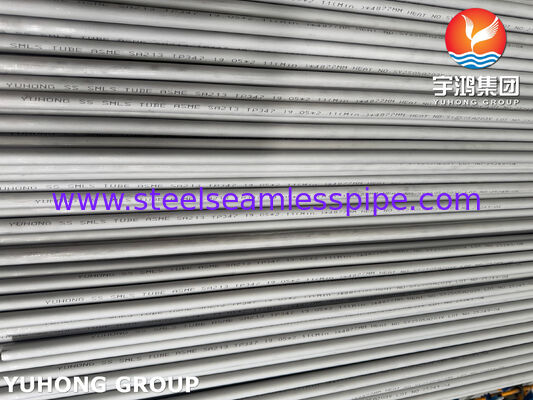

ท่อสแตนเลส ASME SA213 TP347 ท่อแลกเปลี่ยนความร้อน
ท่อแลกเปลี่ยนความร้อน TP347 เป็นท่อสแตนเลส austenitic แบบไร้รอยที่ออกแบบมาโดยเฉพาะสําหรับอุปกรณ์ถ่ายทอดความร้อน8% นิเคิล) ที่มีธาตุไนโอเบียม (Nb) หรือโคลัมเบียม (Cb).
เนื่องจากความทนทานที่ดีต่อการกัดสนองระหว่างเมล็ด และความแข็งแรงในอุณหภูมิสูง
- เครื่องแลกเปลี่ยนความร้อนกระเป๋าและท่อ
- คอนเดนเซอร์
- เครื่องปั่นและเครื่องอบอุ่น
- โรงบํารุงน้ํามันเคมี
- โรงงานผลิตไฟฟ้า
ข้อดีหลักของ TP347 มาจากการเพิ่ม Niobium (Cb) ของมัน ซึ่งทําให้วัสดุมั่นคงต่อการ "รู้สึก"
1ความทนทานต่อการกัดกรอง
- ปัญหา: สแตนเลสแบบธรรมดา (เช่น TP304) จะสร้าง "ครอมคาร์ไบด์" ในขอบเมล็ดเมล็ดเมล็ดเมื่อผสมหรือเผชิญกับความร้อนสูง (800-1500 °F / 427-816 °C)นี่สร้างโซนที่ขาดโครเมียม ที่เป็นสนิม/แตกง่าย.
- โซลูชั่น TP347: นิโอเบียมมีความสัมพันธ์กับคาร์บอนสูงกว่าโครเมียม มันเชื่อมต่อกับคาร์บอนก่อน
- ผล: ท่อยังคงมีความทนต่อการกัดกร่อนได้โดยไม่ต้องรักษาความร้อนหลังการผสม
2ความแข็งแรงที่สูง
- ความทนทานต่อการลุก: TP347 รักษาความแข็งแรงสูงกว่าภายใต้ความเครียดระยะยาวในอุณหภูมิสูง เมื่อเทียบกับ TP304 หรือ TP316L
- ความต้านทานต่อการออกซิเดชั่น: สามารถทนต่ออุณหภูมิการใช้งานต่อเนื่องได้สูงถึง 1500 ° F (816 ° C) โดยไม่ต้องปรับขนาดอย่างสําคัญ
- ความมั่นคงของโครงสร้าง: มันไม่ง่ายที่จะบิดเบือน (คลับ) ภายใต้ความดันในอุณหภูมิสูง ทําให้มันเป็นที่เหมาะสมสําหรับ superheaters และ reformers
3คุณสมบัติทางกลที่ดี
- ความแข็งแรงในการดึง: ขั้นต่ํา 515 MPa (75,000 psi)
- ความแข็งแรงของการออกกําลัง (0.2% offset): นิติ 205 MPa (30,000 psi)
- ความยาว: ขั้นต่ํา 35%
คุณสมบัติเหล่านี้ทําให้มันสามารถจัดการกับของเหลวความดันสูงได้อย่างปลอดภัย
4ความสามารถในการปั่น
- สามารถเชื่อมต่อได้ง่าย โดยวิธีการเชื่อมต่อและเชื่อมต่อแบบต่อต้านมาตรฐาน
- เนื่องจากมันถูกทําให้มั่นคง, เขตที่ได้รับผลกระทบจากความร้อน (HAZ) ของสอยังคงทนทานต่อการกัดกร่อนโดยไม่ต้องผสม
คุณควรเลือก TP347 มากกว่าเกรดมาตรฐาน (เช่น 304 หรือ 316) หากเครื่องแลกเปลี่ยนความร้อนของคุณทํางานภายใต้สภาพใด ๆ ของสภาพเหล่านี้:
1อุณหภูมิสูง: อุณหภูมิการทํางานสูงกว่า 400 °C (750 °F)
2การสร้างแบบเชื่อม: ท่อถูกเชื่อมต่อกับแผ่นท่อ และคุณไม่สามารถดําเนินการรักษาความร้อนแบบกลั่นเต็ม ๆ หลังจากนั้น
3สื่อที่รุนแรง: น้ําเหลวมีสารประกอบที่ทําให้เกิดการโจมตีระหว่างเมล็ด (เช่นกรดอินทรีย์ร้อน, น้ําความบริสุทธิ์สูง, หรือกระแสโรงแปรรูปเฉพาะเจาะจง)
4การใช้งานยาวนาน: ท่อจะอยู่ในความเครียดเป็นเวลาหลายทศวรรษในอุณหภูมิที่สูงขึ้น (ความต้านทานการเคลื่อนไหว)

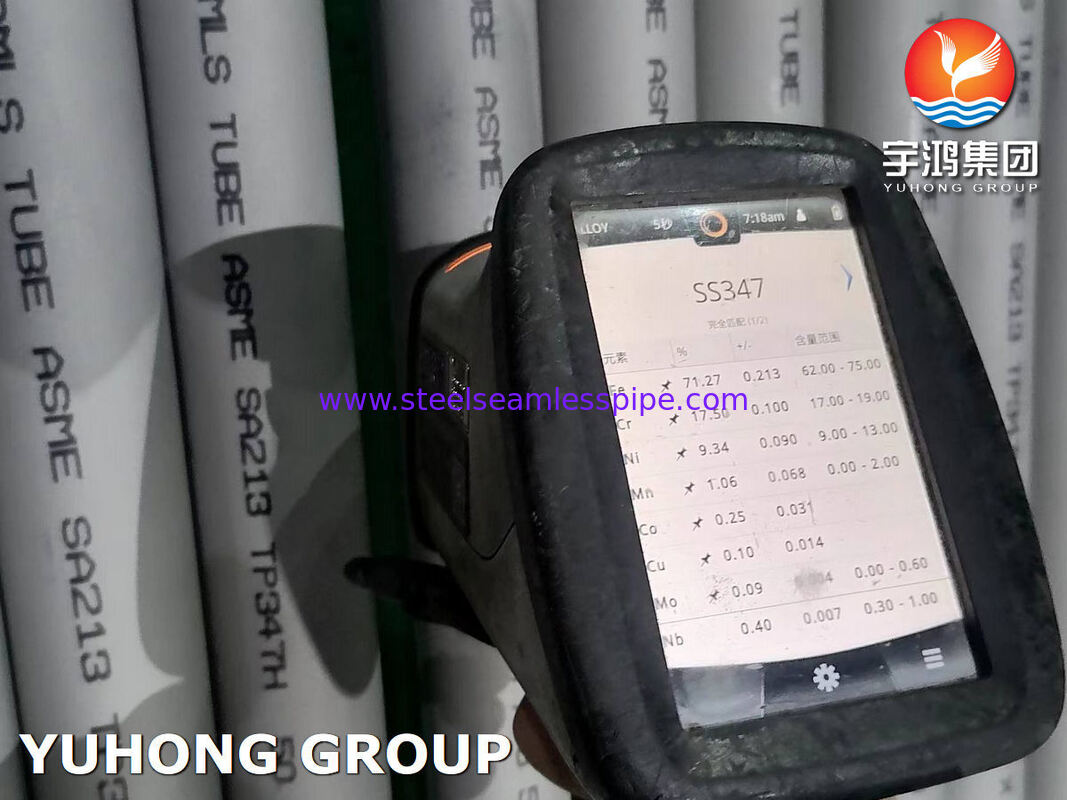

ASTM A213 TP347 ท่อไร้รอยเหล็กไร้ขัด ร่างเคมี
| TP347 |
ขนาดสูงสุด |
ขั้นต่ํา |
| นี |
13.00 |
9.00 |
| C |
00.08 |
00.04 |
| Mn |
2.00 |
รางวัล |
| P |
00.045 |
รางวัล |
| S |
00.030 |
รางวัล |
| ใช่ |
1.00 |
รางวัล |
| Cr |
20.0 |
17.0 |
| โม |
3 ¢ 4 |
รางวัล |
| N |
รางวัล |
รางวัล |
| อื่นๆ |
1.0 |
Nb=10 ((C+N) |
