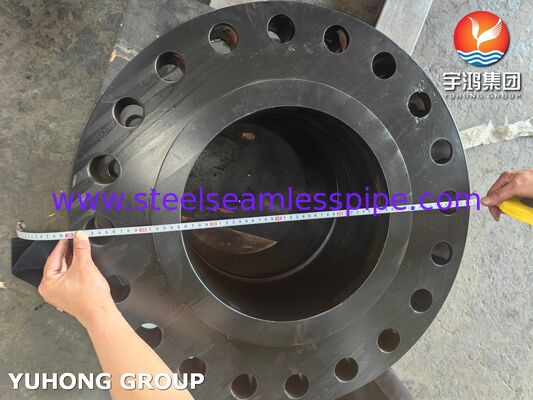

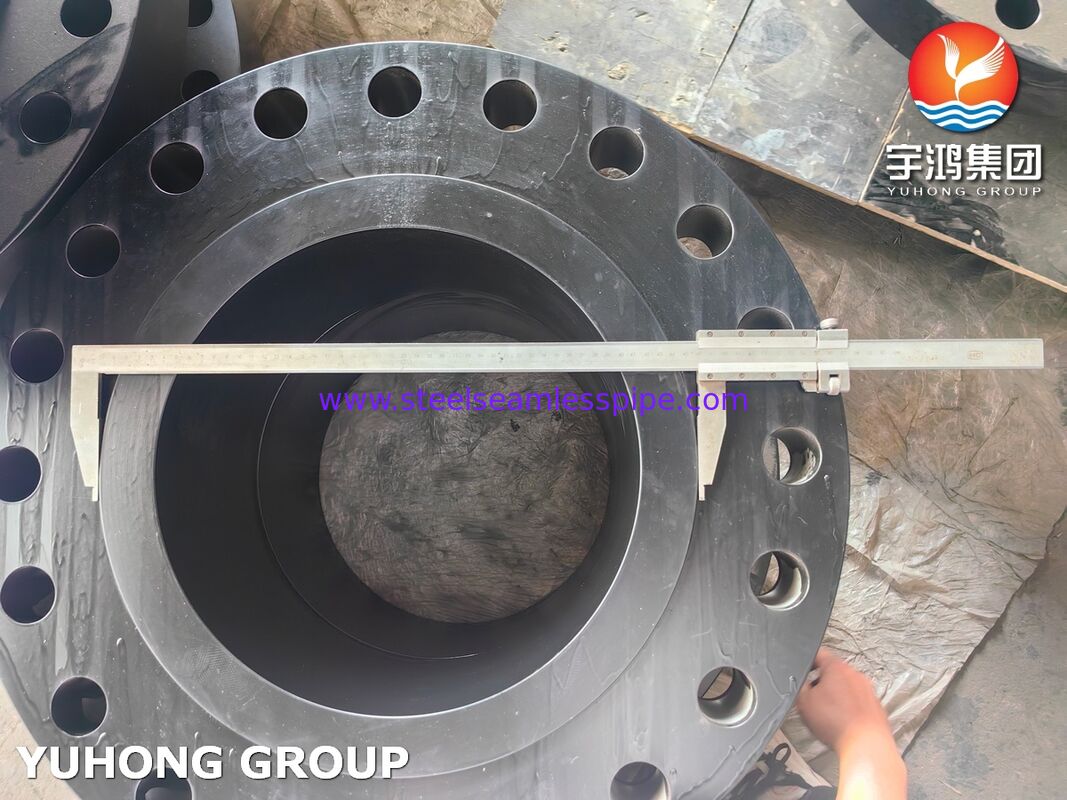

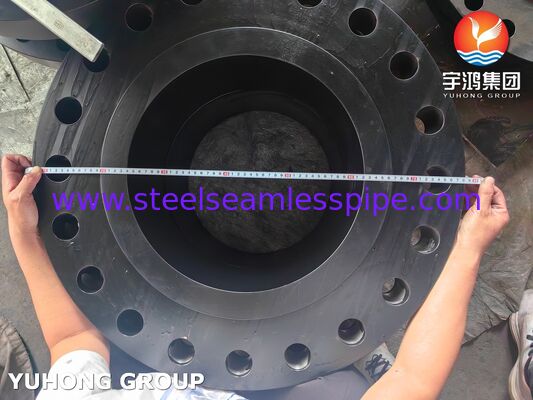

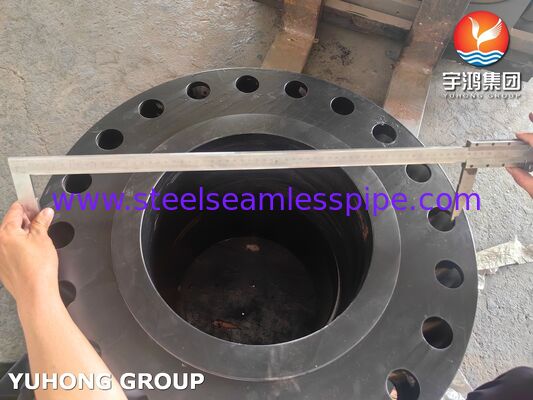

หน้าแปลนเหล็กคาร์บอน ASTM A694 F56 WNRF / หน้าแปลนคอเชื่อมสำหรับงานแรงดันสูง

หน้าแปลนเหล็กคาร์บอน ASME B16.5 ASTM A694 / ASME SA694 WNRF

หน้าแปลนเหล็กคาร์บอน ASTM A694 F56 เป็นเหล็กตีขึ้นรูปที่มีความแข็งแรงสูง ผ่านการทดสอบแรงกระแทก ออกแบบมาสำหรับการใช้งานแรงดันสูงและอุณหภูมิต่ำถึงปานกลาง โดยเฉพาะในภาคท่อส่งน้ำมันและก๊าซ รวมถึงส่วนหัวบ่อ (wellhead) จุดแข็งสำคัญคือความเข้ากันได้กับท่อ API 5L X52–X65 ควบคู่ไปกับการทดสอบแรงกระแทกที่จำเป็น และความสามารถในการผ่านมาตรฐาน NACE MR0175 สำหรับการใช้งานในสภาพแวดล้อมที่มีก๊าซไข่เน่า (sour service) เมื่อจับคู่กับการออกแบบคอเชื่อม (weld neck) ตามมาตรฐาน ASME B16.5 หน้าแปลนเหล่านี้จึงเป็นโซลูชันที่เชื่อถือได้และเป็นไปตามข้อกำหนดสำหรับระบบท่อที่สำคัญ

องค์ประกอบทางเคมี % ของหน้าแปลนเหล็กคาร์บอน ASTM A694 F56 WNRF

ขนาดของหน้าแปลน ASTM A694 /ASME SA694

ทำไมถึงเลือกใช้ชุดนี้แทน A105?

วิศวกรหลายคนเลือกใช้หน้าแปลน ASTM A694 F56 ด้วยเหตุผลเหล่านี้:

• ความแข็งแรงที่เข้าคู่กัน
  เมื่อท่อที่เชื่อมต่อเป็น API 5L X56 (กำลังคราก 56 ksi) หน้าแปลน A105 (กำลังคราก 36 ksi) จะกลายเป็นส่วนประกอบที่จำกัดแรงดัน F56 ทำให้กำลังครากของหน้าแปลนสอดคล้องกับท่อ

• ความเหนียวจากการกระแทก
  เหล็กตีขึ้นรูป A694 มักจะผ่านการทดสอบแรงกระแทก (Charpy V-notch) เพื่อให้แน่ใจว่ามีการเสียรูปอย่างเหนียวที่อุณหภูมิต่ำ ซึ่งมักจำเป็นสำหรับการติดตั้งในเขตอาร์กติก ใต้ทะเล หรือในสภาพอากาศหนาวเย็น A105 ไม่ได้ผ่านการทดสอบแรงกระแทกโดยอัตโนมัติ

• ความเข้ากันได้กับการใช้งานในสภาพแวดล้อมที่มีก๊าซไข่เน่า
  โครงการจำนวนมากระบุ A694 F56 พร้อมข้อจำกัดความแข็งตามมาตรฐาน NACE MR0175/ISO 15156 (≤22 HRC) สำหรับสภาพแวดล้อมที่มี H₂S หน้าแปลน A105 มักต้องการกระบวนการเพิ่มเติมที่เข้มงวดกว่าเพื่อเป็นไปตามข้อจำกัดเหล่านี้

• ความสมบูรณ์ของโครงสร้าง
  แกนหน้าแปลนแบบคอเชื่อม (weld neck hub) ช่วยให้การถ่ายโอนความเค้นเป็นไปอย่างค่อยเป็นค่อยไป และอนุญาตให้ทำการตรวจสอบด้วยรังสีเต็มรูปแบบของการเชื่อมได้ ซึ่งเป็นข้อบังคับในการใช้งานที่สำคัญซึ่งหน้าแปลนแบบสลิปออน (slip-on) หรือซ็อกเก็ตเชื่อม (socket weld) จะไม่ได้รับอนุญาต

การใช้งาน

• น้ำมันและก๊าซ – ต้นน้ำและกลางน้ำ

ผู้ใช้งานหลัก หน้าแปลนเหล่านี้พบได้ในส่วนหัวบ่อแรงดันสูง ระบบรวบรวม และท่อส่งระยะไกล

• ปิโตรเคมีและการแปรรูปเคมี

ใช้ในวงจรเครื่องปฏิกรณ์แรงดันสูง หน่วยไฮโดรโปรเซสซิ่ง และระบบท่อที่มีการใช้งานรุนแรง ซึ่งมีการรับแรงแบบเป็นรอบ (cyclic loading) หรืออุณหภูมิต่ำเป็นปัจจัย

• การผลิตไฟฟ้า

โดยเฉพาะอย่างยิ่งในโรงไฟฟ้าแบบผสมผสาน (combined cycle) สายไอน้ำแรงดันสูง และระบบน้ำป้อนหม้อไอน้ำที่ต้องการส่วนประกอบที่ตีขึ้นรูปซึ่งมีความแข็งแรงครากสูงและทนทานต่อความล้า

• นอกชายฝั่งและใต้ทะเล

แท่นขุดเจาะ เรือ FPSO และท่อร่วมใต้ทะเล (subsea manifolds) อาศัยหน้าแปลนเหล่านี้เนื่องจากมีความแข็งแรงสูง ความเหนียวจากการกระแทก และการซีลที่เชื่อถือได้ภายใต้สภาวะที่รุนแรง
