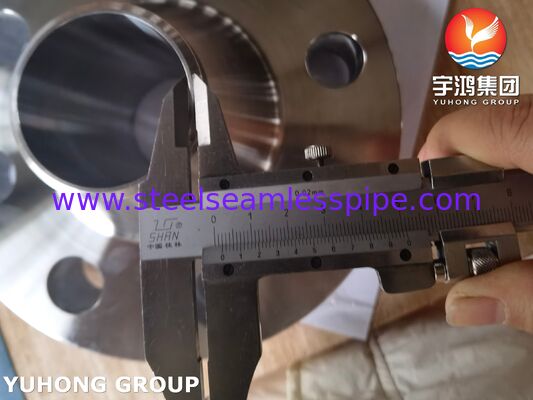

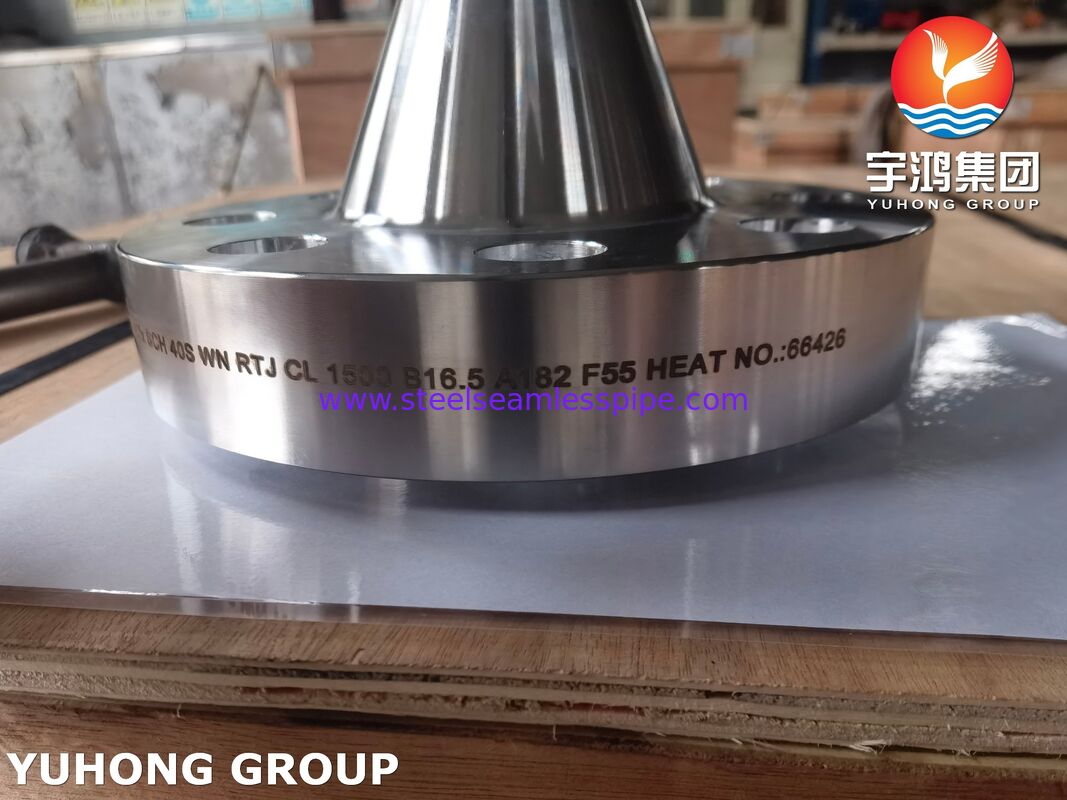

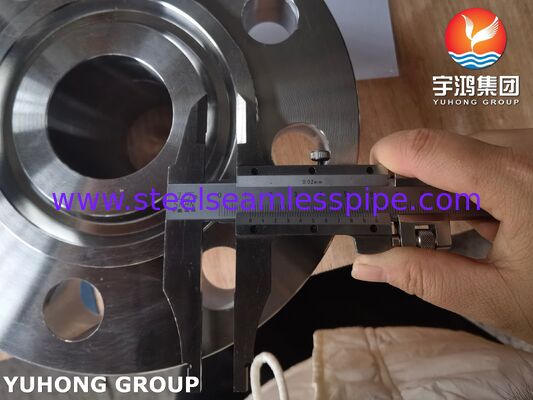

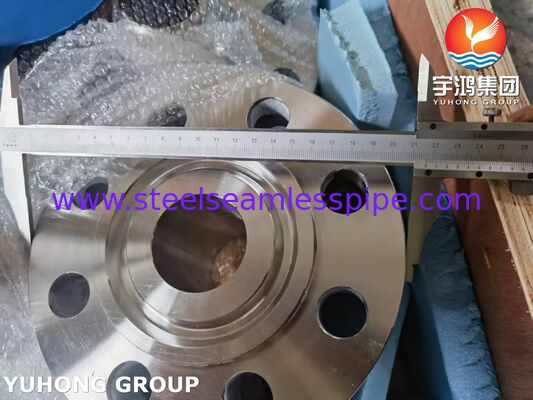

ASTM A182 F55 / 1.4501 / S32760 ซุปเปอร์ ดับเพล็กซ์ สแตนเลส แฟลนซ์ ซุปเปอร์ ดับเพล็กซ์ 2507 WNRTJ แฟลนซ์

หน้าแปลน ASTM A182 F55 WNRTJหน้าแปลนสแตนเลสซุปเปอร์ดูเพล็กซ์ UNS S32760

หน้าแปลน ASTM A182 F55 ซุปเปอร์ดูเพล็กซ์เหล็กเชื่อมคอ RTJเป็นส่วนประกอบที่ตีขึ้นรูปประสิทธิภาพสูง ออกแบบมาสำหรับการใช้งานที่สำคัญในสภาพแวดล้อมที่รุนแรง หน้าแปลนนี้มีโครงสร้างจุลภาคแบบซุปเปอร์ดูเพล็กซ์ ซึ่งให้ความแข็งแรงต่อการครากเกือบสองเท่าของเหล็กกล้าไร้สนิมมาตรฐาน ในขณะเดียวกันก็ให้ความต้านทานที่ยอดเยี่ยมต่อการกัดกร่อนแบบรูพรุน การกัดกร่อนแบบร่อง และการแตกร้าวจากการกัดกร่อนจากความเค้นคลอไรด์ การออกแบบคอเชื่อมประกอบด้วยแกนยาวเรียวที่กระจายความเค้นและช่วยให้การเชื่อมชนแบบเต็มทะลุ ทำให้มั่นใจได้ถึงความสมบูรณ์ของโครงสร้างภายใต้แรงดันสูง หน้าแปลนแบบ RTJ (Ring Type Joint) มีร่องที่ผ่านการตัดเฉือนอย่างแม่นยำ ซึ่งจะบีบอัดปะเก็นโลหะเพื่อสร้างการซีลแบบโลหะต่อโลหะที่ป้องกันการรั่วซึม ทำให้จำเป็นสำหรับการใช้งานแรงดันสูงและอุณหภูมิสูงในอุตสาหกรรมน้ำมันและก๊าซ นอกชายฝั่ง และการแปรรูปทางเคมี

เกรดเทียบเท่า ของหน้าแปลนเหล็กซุปเปอร์ดูเพล็กซ์ ASTM A182 F55 / S32760

องค์ประกอบทางเคมี % ของหน้าแปลนเหล็กซุปเปอร์ดูเพล็กซ์ ASTM A182 F55 / S32760

คุณสมบัติทางกลของหน้าแปลนเหล็กซุปเปอร์ดูเพล็กซ์ ASTM A182 F55 WNFF

นี่คือเงื่อนไขเฉพาะที่กำหนดการใช้หน้าแปลน RTJ:

1. แรงดันสูงและอุณหภูมิสูง (การใช้งานที่รุนแรง)
RTJ เป็นมาตรฐานสำหรับระดับแรงดัน ASME 600# ขึ้นไป (โดยเฉพาะ 900#, 1500# และ 2500#) ในระดับเหล่านี้ แรงดันภายในสูงมากจนปะเก็นมาตรฐาน (ที่ใช้กับหน้าแปลน RF/FF) จะถูกดันออกจากข้อต่อหรือระเบิดออก ปะเก็นวงแหวนโลหะที่ใช้ในหน้าแปลน RTJ จะซีลโดยการเสียรูปภายในร่อง ทำให้เกิดการซีลที่แข็งแรงกว่าผนังท่อเอง

2. ปะเก็นแบบวงแหวน
หน้าแปลน RTJ ใช้ปะเก็นโลหะ (รูปวงรีหรือรูปแปดเหลี่ยม) ในขณะที่หน้าแปลน RF ใช้ปะเก็นแบบพันเกลียวแบบนุ่ม/คอมโพสิต

ใช้ RTJ เมื่อ: คุณต้องการกักเก็บของเหลว ก๊าซ หรือไฮโดรคาร์บอนที่เป็นอันตรายด้วยความเร็วสูง ซึ่งปะเก็นมาตรฐานจะล้มเหลว

3. สภาวะการหมุนเวียนที่สำคัญ
ในสภาพแวดล้อมที่มีการเปลี่ยนแปลงอุณหภูมิหรือการสั่นสะเทือนที่รุนแรง (พบได้ทั่วไปในแท่นขุดเจาะนอกชายฝั่งและหัวบ่อ) แรงดึงของสลักเกลียวอาจคลายตัว ร่อง RTJ ถูกออกแบบมาเพื่อรักษาการซีลแม้ว่าสลักเกลียวจะยืดออก ในขณะที่ข้อต่อ RF อาศัยการบีบอัดปะเก็นอย่างต่อเนื่องทั้งหมด

4. มาตรฐานอุตสาหกรรม (API)
RTJ เป็นข้อบังคับในอุตสาหกรรมน้ำมันและก๊าซสำหรับท่อร่วมเจาะ ต้นคริสต์มาส (หัวบ่อ) และท่อ choke/kill ตามข้อกำหนด API 6A

ลักษณะของหน้าแปลน -- ประเภท RTJ (Ring Type Joint)

• ประเภทปะเก็น: หน้าแปลน RTJ ใช้ปะเก็นวงแหวนโลหะ (รูปวงรีหรือรูปแปดเหลี่ยม) ที่วางอยู่ในร่องที่ตัดเฉือนบนหน้าแปลน

• กลไกการซีล: เมื่อขันสลักเกลียวหน้าแปลนให้แน่น ปะเก็นโลหะจะถูกบีบอัดเข้าไปในร่อง เสียรูปเล็กน้อยเพื่อสร้างการซีลแบบโลหะต่อโลหะ

• การใช้งาน: หน้าแปลน RTJ ถูกออกแบบมาโดยเฉพาะสำหรับการใช้งานแรงดันสูงและอุณหภูมิสูง เป็นข้อบังคับในการใช้งานหัวบ่อและท่อร่วมในอุตสาหกรรมน้ำมันและก๊าซหลายแห่ง

• มาตรฐาน: ขนาดร่องเป็นมาตรฐาน (โดยทั่วไปตาม API 6A หรือ ASME B16.5) เพื่อรองรับหมายเลขปะเก็นวงแหวนเฉพาะ (เช่น R24, R31 ฯลฯ)

การใช้งาน

• น้ำมันและก๊าซนอกชายฝั่ง: ท่อส่งบนดาดฟ้าและใต้ทะเล ระบบท่อร่วม และท่อส่งขึ้น

• การแปรรูปทางเคมี: การจัดการคลอไรด์ กรด และตัวเร่งปฏิกิริยาที่รุนแรง

• โรงงานผลิตน้ำทะเล: หน่วยรีเวิร์สออสโมซิสแรงดันสูง

• สภาพแวดล้อมทางทะเล: เพลาและผนังกั้นที่การกัดกร่อนจากน้ำทะเลเป็นปัจจัย
