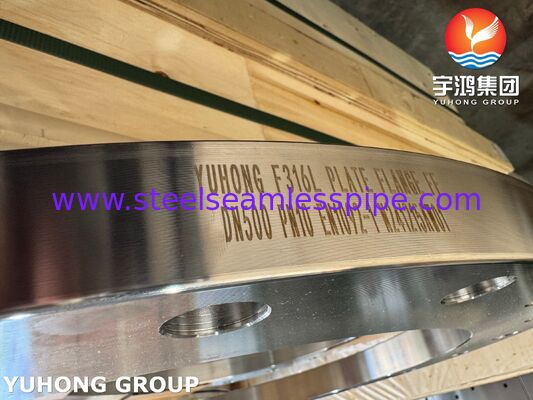

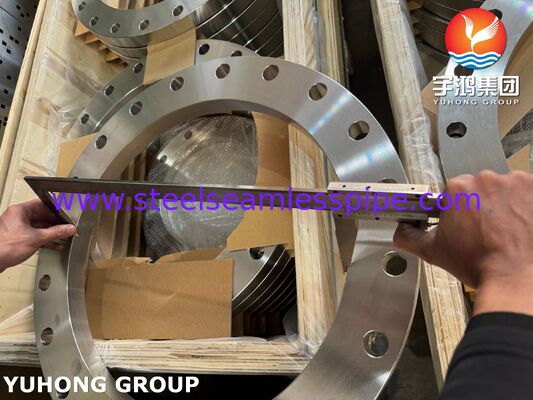

EN1092-1 F316L แฟลนจ์แผ่นสแตนเลสหน้าเรียบสําหรับท่อ

หน้าแปลนแผ่นสแตนเลสสตีล F316L Flat Face สำหรับท่อ EN1092-1

EN 1092-1เป็นมาตรฐานยุโรป มีชื่ออย่างเป็นทางการว่า "หน้าแปลนและการเชื่อมต่อ – หน้าแปลนวงกลมสำหรับท่อ วาล์ว ข้อต่อ และอุปกรณ์เสริม การกำหนด PN ส่วนที่ 1: หน้าแปลนเหล็ก" ระบุขนาด วัสดุ ค่าความคลาดเคลื่อน อัตราแรงดัน-อุณหภูมิ การทำเครื่องหมาย และข้อกำหนดการทดสอบสำหรับหน้าแปลนเหล็กF316Lคือการกำหนดวัสดุที่ระบุไว้ใน EN 1092-1 ซึ่งสอดคล้องโดยตรงกับเกรดสแตนเลสสตีลเฉพาะ

ตัว "L" ใน F316L ย่อมาจาก "Low Carbon" โดยมีปริมาณคาร์บอนสูงสุด 0.03% ซึ่งทำให้มีความทนทานต่อการกัดกร่อนแบบ intergranular ได้ดีเยี่ยม ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่ไม่สามารถทำการอบชุบด้วยความร้อนหลังการเชื่อมได้ นอกจากนี้ การเติมโมลิบดีนัมยังช่วยเพิ่มความทนทานต่อการกัดกร่อนแบบ pitting และ crevice เมื่อเทียบกับสแตนเลสสตีล 304/304L ทั่วไป ซึ่งช่วยเพิ่มความทนทานต่อสื่อคลอไรด์และการกัดกร่อนในบรรยากาศทางทะเล นอกจากนี้ยังมีคุณสมบัติทางกลที่ดีและการตัดเฉือนได้ง่าย ทำให้ง่ายต่อการขึ้นรูปและเชื่อม

ประเภทหน้าแปลนและรูปแบบพื้นผิวการซีล

1. ประเภท: หน้าแปลนเชื่อมแผ่น (PL), หน้าแปลนคอเชื่อม (SO), หน้าแปลนคอเชื่อม (WN), หน้าแปลนปิด (BL) ฯลฯ
2. พื้นผิวการซีล (ใช้กันทั่วไป):

• หน้าเรียบ (FF): พื้นผิวเรียบเต็มรูปแบบ มักใช้กับปะเก็นแบน
• หน้ายก (RF): ใช้กันทั่วไป เป็นหน้าวงแหวนยกขึ้นซึ่งสร้างซีลที่แน่นหนากับปะเก็นเว้าที่สอดคล้องกัน (เช่น ปะเก็นแบบเกลียว)
• หน้าข้อต่อวงแหวน (RTJ): มีร่องวงแหวน ใช้สำหรับปะเก็นวงแหวนโลหะ เหมาะสำหรับการใช้งานแรงดันสูงและอุณหภูมิสูง

องค์ประกอบทางเคมีของหน้าแปลนสแตนเลสสตีล EN1092-1 F316L

การใช้งานหลักของหน้าแปลนสแตนเลสสตีล EN1092-1 F316L

• อุตสาหกรรมเคมีและปิโตรเคมี

• แท่นขุดเจาะน้ำมันและก๊าซนอกชายฝั่ง

• อุตสาหกรรมยาและอาหาร

• อุตสาหกรรมกระดาษ สีย้อม และปุ๋ย

• อุปกรณ์ผลิตกระแสไฟฟ้าและการกำจัดเกลือออกจากน้ำทะเลในพื้นที่ชายฝั่ง
