TEMA CERTIFIED U BEND TUBE HEAT EXCHANGER สําหรับโรงแปรรูป

1. โครงสร้าง:

ภาชนะภายนอกขนาดใหญ่ที่บรรจุของเหลวชนิดหนึ่ง (ของเหลว "ด้านเปลือก")ท่อ U:

ชุดของท่อที่งอเป็นรูปตัว U ของเหลวชนิดที่สอง (ของเหลว "ด้านท่อ") ไหลผ่านสิ่งเหล่านี้แผ่นท่อ:

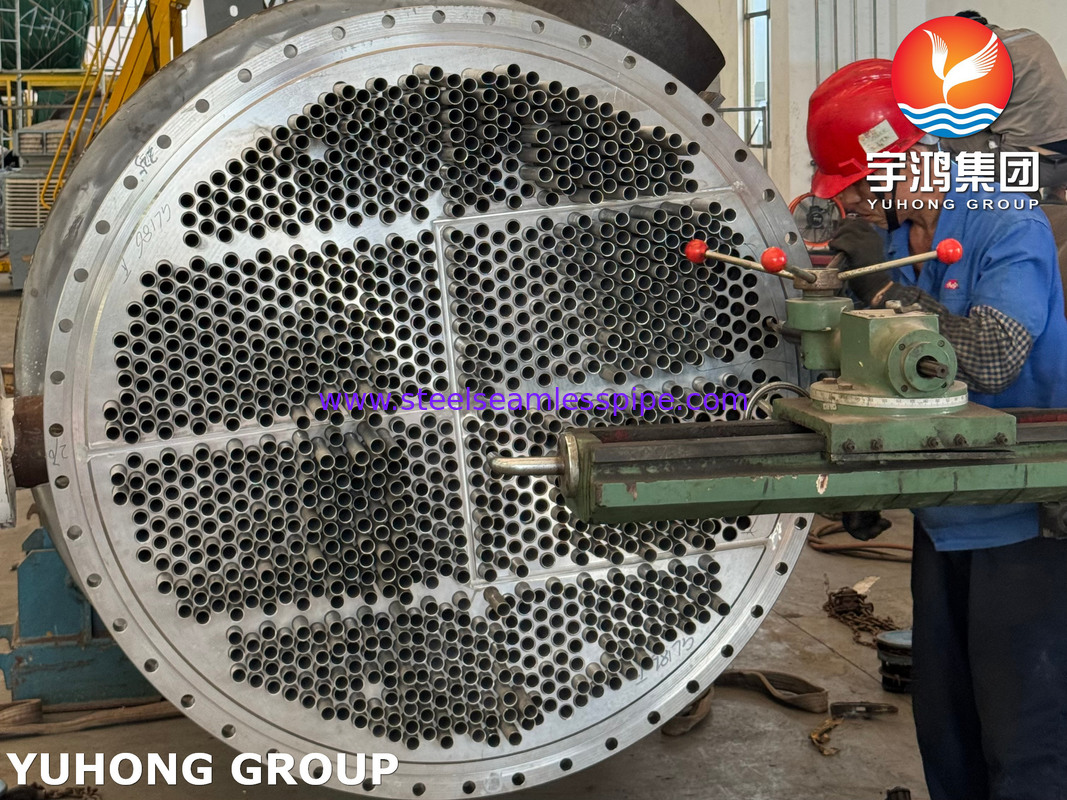

แผ่นโลหะหนาแผ่นเดียวที่เจาะด้วยรูปแบบรูที่แม่นยำทั้งขาเข้าและขาออกของท่อ U จะติดอยู่กับแผ่นท่อเดียวกันนี้ช่อง/หัวอยู่กับที่:

ห้องด้านหน้าซึ่งของเหลวทางด้านท่อเข้าและออก มีส่วนสำคัญที่เรียกว่าbonnet หรือhead ซึ่งถูกแบ่งด้วยพาร์ติชัน (แผ่นกั้น) พาร์ติชันนี้จะนำของเหลวที่เข้ามาเข้าไปในท่อและแยกออกจากของเหลวที่ออกไปแผ่นกั้น:

แผ่นที่วางอยู่ภายในเปลือก มีวัตถุประสงค์หลักสองประการ:              รองรับท่อยาวรูปตัว U เพื่อป้องกันการสั่นสะเทือน

              บังคับให้ของเหลวทางด้านเปลือกไหลไปมาข้ามชุดท่อ เพิ่มประสิทธิภาพการถ่ายเทความร้อน

ข้อดีของเครื่องแลกเปลี่ยนความร้อนแบบท่อ
