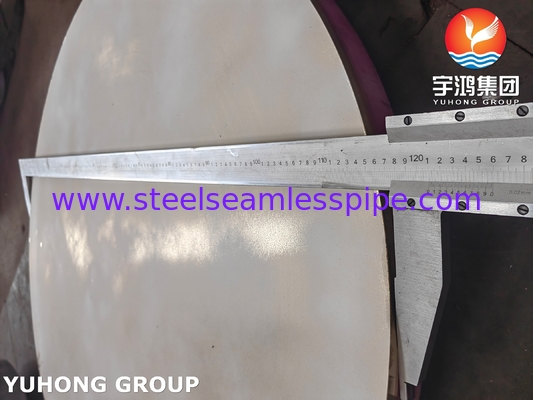

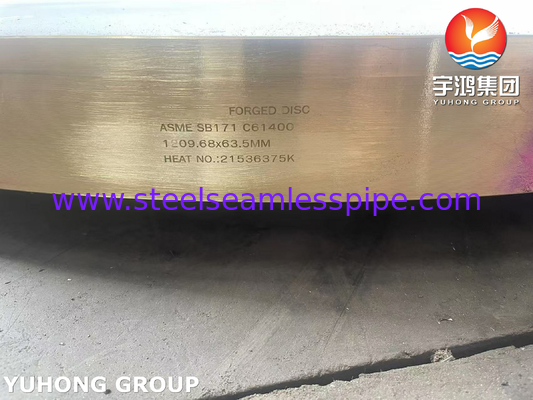

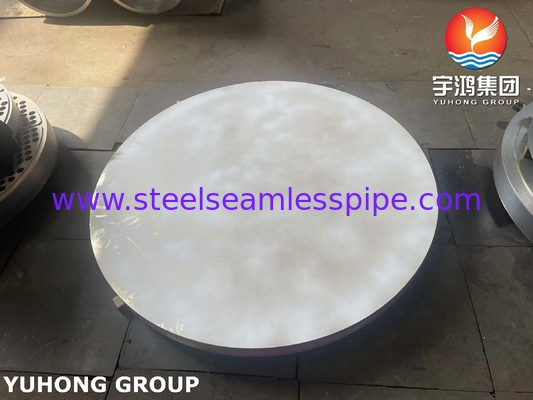

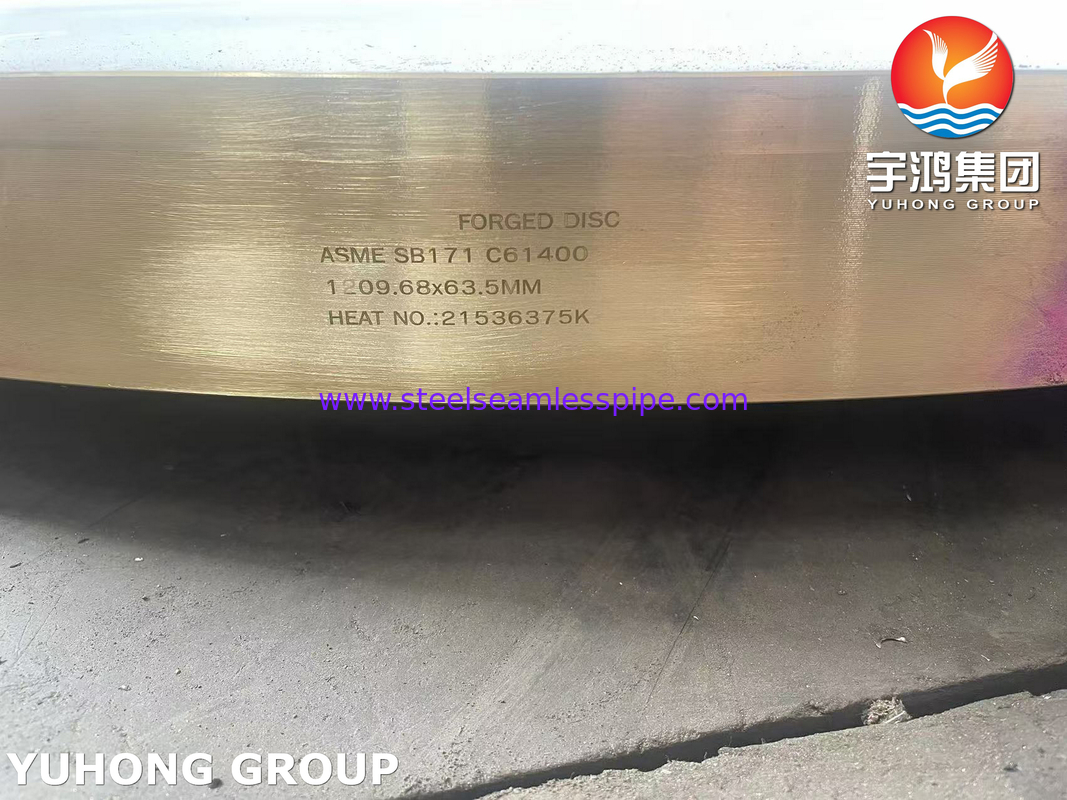

แผ่นดิสก์ทองแดงผสมอะลูมิเนียมบรอนซ์ ASME SB171 C61400 FORGED DISC
ASME SB171 C61400 หมายถึงวัสดุโลหะผสมทองแดงเฉพาะภายใต้มาตรฐาน ASTM B171/B171M ซึ่งครอบคลุมแผ่นและแผ่นโลหะผสมทองแดงสำหรับภาชนะรับความดัน คอนเดนเซอร์ และเครื่องแลกเปลี่ยนความร้อน
รายละเอียดสำคัญ:
- โลหะผสม: C61400 (อะลูมิเนียมบรอนซ์)

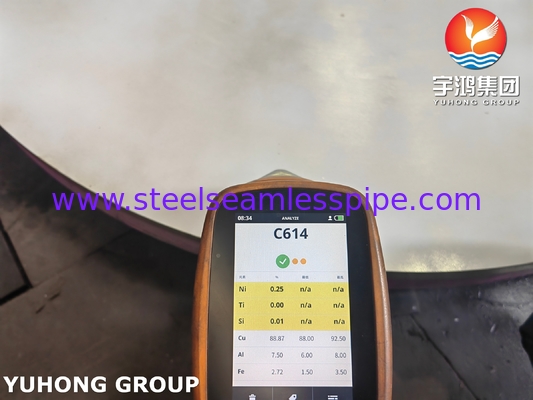

- องค์ประกอบ: ทองแดงเป็นหลัก โดยมีอะลูมิเนียม ~6-8% บวกเหล็ก นิกเกิล และองค์ประกอบอื่นๆ เพื่อเพิ่มความแข็งแรงและความทนทานต่อการกัดกร่อน
- คุณสมบัติ: ทนทานต่อการสึกหรอได้ดี มีความแข็งแรงสูง และทนทานต่อการกัดกร่อนได้ดีเยี่ยมในน้ำทะเลและสภาพแวดล้อมที่เป็นกรด
DISC (ระบุว่ามีให้ในรูปทรงดิสก์ ซึ่งน่าจะใช้ในการตัดเฉือนเป็นหน้าแปลน วาล์ว หรือส่วนประกอบวงกลมอื่นๆ)
การใช้งาน:
- ใช้ในสภาพแวดล้อมทางทะเล การแปรรูปสารเคมี และอุตสาหกรรมน้ำมันและก๊าซ
- ใช้กันทั่วไปในเครื่องแลกเปลี่ยนความร้อน ส่วนประกอบปั๊ม ที่นั่งวาล์ว และตลับลูกปืน
มาตรฐานและเทียบเท่า:
- ASTM B171 / ASME SB171 (มาตรฐานเดียวกัน ASME นำ ASTM มาใช้สำหรับการใช้งานภาชนะรับความดัน)
- UNS C61400 (ระบบการกำหนดหมายเลขแบบรวม)
- โลหะผสมที่คล้ายกันในมาตรฐานอื่นๆ: DIN CuAl8, EN 1982-CuAl8Fe3
1. คุณสมบัติทางกล (ทั่วไปสำหรับ C61400)
| คุณสมบัติ |
ค่า (อบอ่อน) |
ค่า (แข็ง) |
| ความต้านทานแรงดึง |
550–690 MPa (80–100 ksi) |
690–830 MPa (100–120 ksi) |
| ความแข็งแรงของจุดคราก (0.2%) |
240–310 MPa (35–45 ksi) |
480–620 MPa (70–90 ksi) |
| การยืดตัว (%) |
25–35% (อบอ่อน) |
5–15% (ทำงานเย็น) |
| ความแข็ง (บริเนลล์) |
130-160HB |
190-230HB |
หมายเหตุ:
- C61400 มีความทนทานต่อการสึกหรอได้ดีเยี่ยมและความแข็งแรงเมื่อยล้าสูง ทำให้เหมาะสำหรับการใช้งานที่มีภาระหนัก
- ยังคงความแข็งแรงที่อุณหภูมิสูง (สูงถึง ~400°C/750°F)
2. การอบชุบด้วยความร้อนและการผลิต
- การอบอ่อน: ให้ความร้อนถึง 650–760°C (1200–1400°F) จากนั้นระบายความร้อนด้วยอากาศหรือเตาหลอมเพื่อทำให้อ่อนตัวลง
- การคลายความเครียด: 260–370°C (500–700°F) เป็นเวลา 1–2 ชั่วโมง
- การชุบแข็ง: การทำงานเย็น (การรีด การตีขึ้นรูป) ช่วยเพิ่มความแข็งแรง แต่ลดความเหนียว
- ความสามารถในการตัดเฉือน: ~20% (เมื่อเทียบกับทองเหลืองตัดง่ายที่ 100%) ใช้เครื่องมือที่คมชัด ความเร็วต่ำ
- การเชื่อม: เป็นไปได้ด้วย GTAW (TIG) หรือ GMAW (MIG) โดยใช้ฟิลเลอร์ที่เข้ากัน (เช่น ERCuAl-A2) การอุ่นล่วงหน้า (~200°C/400°F) ช่วยลดความเสี่ยงในการแตกร้าว
3. ความต้านทานการกัดกร่อน
ดีเยี่ยมในน้ำทะเล น้ำกร่อย และสภาพแวดล้อมที่เป็นกรด (ดีกว่าโลหะผสมทองแดงส่วนใหญ่)
ทนทานต่อการกัดกร่อนจากการกัดเซาะของโพรงอากาศ การโจมตีจากการกระแทก และการเกิดคราบสกปรกทางชีวภาพ
ใช้ในใบพัดเรือทะเล เพลาปั๊ม และส่วนประกอบน้ำมันและก๊าซนอกชายฝั่ง
4. การจัดหาและรูปแบบ
- แผ่นดิสก์มักจะถูกตัดจากแผ่นรีดหรือสต็อกที่ตีขึ้นรูป
- ซัพพลายเออร์ทั่วไป:
- ผู้จัดจำหน่ายโลหะ (เช่น Metalmen, Farmers Copper, Concast Metal Products)
- โรงงานเฉพาะทาง (เช่น Aviva Metals, Wieland Metals)
- ตรวจสอบการรับรอง: รายงานการทดสอบโรงงาน (MTR) ควรสอดคล้องกับ ASME SB171
5. มาตรฐานเทียบเท่า
| มาตรฐาน |
การกำหนดเทียบเท่า |
| UNS |
C61400 |
| EN (EU) |
CuAl8Fe3 (EN 1982) |
| DIN (เยอรมนี) |
CuAl8Ni2 |
| JIS (ญี่ปุ่น) |
HBsC3 |
6. การใช้งานทั่วไป
- ทะเล: ใบพัด ตลับลูกปืน ที่นั่งวาล์ว
- น้ำมันและก๊าซ: ส่วนประกอบใต้น้ำ ส่วนหัวบ่อ
- อุตสาหกรรม: เกียร์ บูช ตัวยึดสำหรับงานหนัก
