หน้าแปลนฝาครอบหัวฉีด ASME SA350 LF2 Class 1, หน้าแปลนหลอมเย็นสำหรับอุณหภูมิต่ำ

การตีพิมพ์อุณหภูมิต่ำ, ASTM A350 เกรด LF2 Class 1 Forged Nozzle Cover หน้าแปลน

ASME SA350 LF2 Class 1 เป็นข้อกำหนดการปลอมแปลงเหล็กคาร์บอนอุณหภูมิต่ำที่ออกแบบมาโดยเฉพาะสำหรับหน้าแปลน, อุปกรณ์, วาล์วและส่วนประกอบความดันที่ทำงานในบริการแช่แข็ง

ข้อมูลจำเพาะของ ASTM A350/ASME SA350 LF2 LF2 class1 หน้าแปลนหน้าแปลน

1. วัสดุ: SA350 LF2

• องค์ประกอบพื้นฐาน: เหล็กกล้าคาร์บอนต่ำผสมกับนิกเกิล (NI) เพื่อปรับปรุงความเหนียวอุณหภูมิต่ำ เนื้อหา NI ทั่วไปคือ 0.40-1.06%

• วัตถุประสงค์: นิกเกิลเปลี่ยนอุณหภูมิการเปลี่ยนผ่านของวัสดุที่ลดลง (DBTT) ลดลงเพื่อป้องกันการแตกหักที่เปราะที่อุณหภูมิต่ำกว่าศูนย์

• แบบฟอร์ม: จัดทำขึ้นเป็นการตีโต้ (ไม่ใช่การหล่อหรือจาน)

2. คลาส: คลาส 1

• ข้อกำหนดที่สำคัญ: สิ่งนี้กำหนดอุณหภูมิการบริการต่ำสุดที่วัสดุได้รับการรับรอง

• คะแนนอุณหภูมิ: -46 ° C (-50 ° F) วัสดุจะต้องแสดงให้เห็นถึงความทนทานต่อผลกระทบที่เพียงพอ (ผ่านการทดสอบ charpy v-notch) ที่อุณหภูมินี้

• การทดสอบ: การทดสอบแรงกระแทก charpy v-notch ได้ดำเนินการที่ -46 ° C (-50 ° F) ในแต่ละล็อตความร้อน ต้องปฏิบัติตามข้อกำหนดการดูดซับพลังงานเฉลี่ยขั้นต่ำที่เข้มงวด (เช่น 20 J avg. สำหรับขนาดมาตรฐาน)

3. ส่วนประกอบ: หน้าแปลนหน้าแปลนหัวฉีด

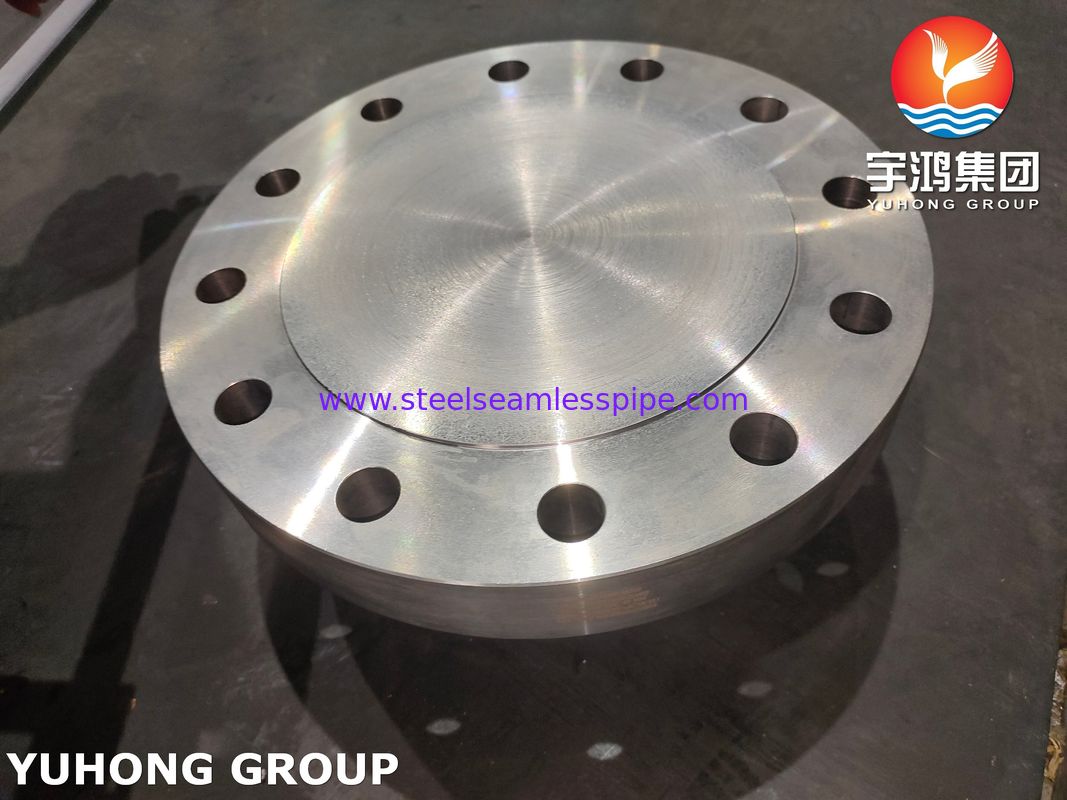

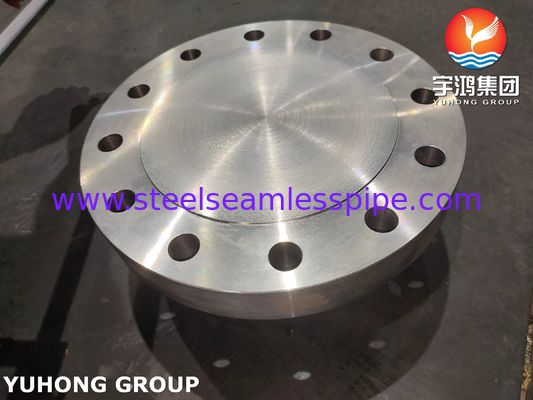

• ฟังก์ชั่น: นี่คือหน้าแปลนคนตาบอดพิเศษ (ASME B16.5 ประเภท: ตาบอด) ที่ใช้ในการปิดผนึกปลายหัวฉีดบนภาชนะความดันเครื่องแลกเปลี่ยนความร้อนหรือระบบท่อ

• วัตถุประสงค์:

  • แยกส่วนสำหรับการบำรุงรักษาการตรวจสอบหรือความปลอดภัย

  • ให้คะแนนการเชื่อมต่อในอนาคต ("ปกหัวฉีด" มักจะชั่วคราว)

  • ทำหน้าที่เป็นแมวน้ำถาวรบนหัวฉีดที่ไม่ได้ใช้

• การออกแบบ: ผลิตตามขนาดและการจัดอันดับความดันที่ระบุไว้ในมาตรฐานเช่น ASME B16.5 (หน้าแปลนท่อและอุปกรณ์หน้าแปลน) หรือ ASME B16.47 (หน้าแปลนเส้นผ่านศูนย์กลางขนาดใหญ่) คุณสมบัติที่สำคัญ ได้แก่ รูโบลต์หันหน้าไปทาง (เช่นใบหน้ายก - RF, ข้อต่อประเภทวงแหวน - RTJ) และความหนาที่ได้รับการจัดอันดับสำหรับความดัน

องค์ประกอบทางเคมีของ ASTM A350 LF2 หน้าแปลนหน้าแปลน

คุณสมบัติเชิงกลของ ASTM A350 LF2 หน้าแปลนฝาครอบ

คุณสมบัติและข้อกำหนดที่สำคัญ

• ความเหนียวอุณหภูมิต่ำ:เหตุผลหลักสำหรับการระบุ SA350 LF2 CL 1. ทำให้มั่นใจได้ถึงความต้านทานต่อการแตกหักที่เปราะที่ -46 ° C/-50 ° F

• คะแนนความดัน: ความสามารถของความดันของหน้าแปลนที่อุณหภูมิต่าง ๆ ถูกกำหนดโดยการจัดอันดับ ASME B16.5/B16.47 (เช่นคลาส 150, 300, 600, 900, 1500, 2500) วัสดุ LF2 CL.1 จะต้องเหมาะกับความดัน/อุณหภูมิการออกแบบ

• การรักษาด้วยความร้อน: โดยทั่วไปแล้วการตีพิมพ์จะถูกทำให้เป็นมาตรฐานหรือเป็นมาตรฐานและอารมณ์เพื่อให้ได้โครงสร้างเมล็ดข้าวที่ต้องการคุณสมบัติเชิงกลและความเหนียวของผลกระทบ

• การทดสอบผลกระทบบังคับ: ดังที่ได้กล่าวไว้การทดสอบ charpy ที่ -46 ° C/-50 ° F เป็นสิ่งจำเป็นสำหรับแต่ละล็อตความร้อน

• NDE (การตรวจสอบแบบไม่ทำลาย): ต้องการการทดสอบอัลตราโซนิก 100% (UT) เพื่อตรวจจับข้อบกพร่องภายใน การตรวจสอบพื้นผิว (MT หรือ PT) ก็เป็นเรื่องธรรมดาเช่นกัน

• คุณสมบัติทางเคมีและเครื่องกล: ต้องเป็นไปตามขีด จำกัด องค์ประกอบที่เข้มงวดและความต้องการแรงดึง/ผลผลิตที่กำหนดไว้ใน SA-350

แอปพลิเคชัน:

• สิ่งอำนวยความสะดวกก๊าซธรรมชาติเหลว (LNG): ท่อ, ถังเก็บ, หน่วยประมวลผล

• การแช่แข็งและพืชแช่แข็ง: ระบบแอมโมเนีย, พืชเอทิลีน, หน่วยแยกอากาศ

• การแปรรูปปิโตรเคมีและก๊าซ: อุปกรณ์จัดการก๊าซเย็นหรือของเหลว

• การสร้างพลังงาน: ส่วนประกอบบางอย่างในระบบแช่แข็ง

• เครื่องแลกเปลี่ยนความดันและเครื่องแลกเปลี่ยนความร้อน: การปิดหัวฉีดในเรือที่ทำงานต่ำกว่า -29 ° C
