อุปกรณ์ข้อต่อท่อ ข้อลดกลมสแตนเลส ASTM A403 WP321H / 1.4878 ASME B16.9

ข้อลดกลมสแตนเลสเชื่อมชน ASTM A403 / ASME SA403 WP321H, B16.9 อุปกรณ์ข้อต่อท่อ

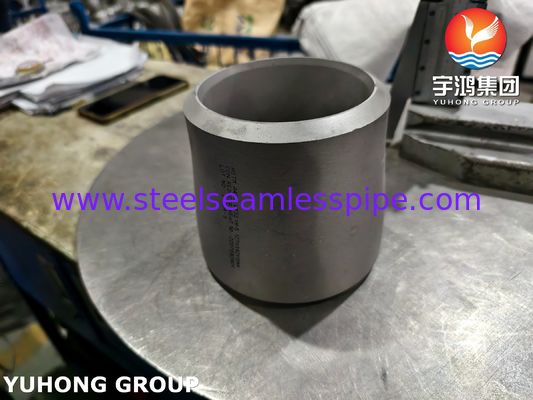

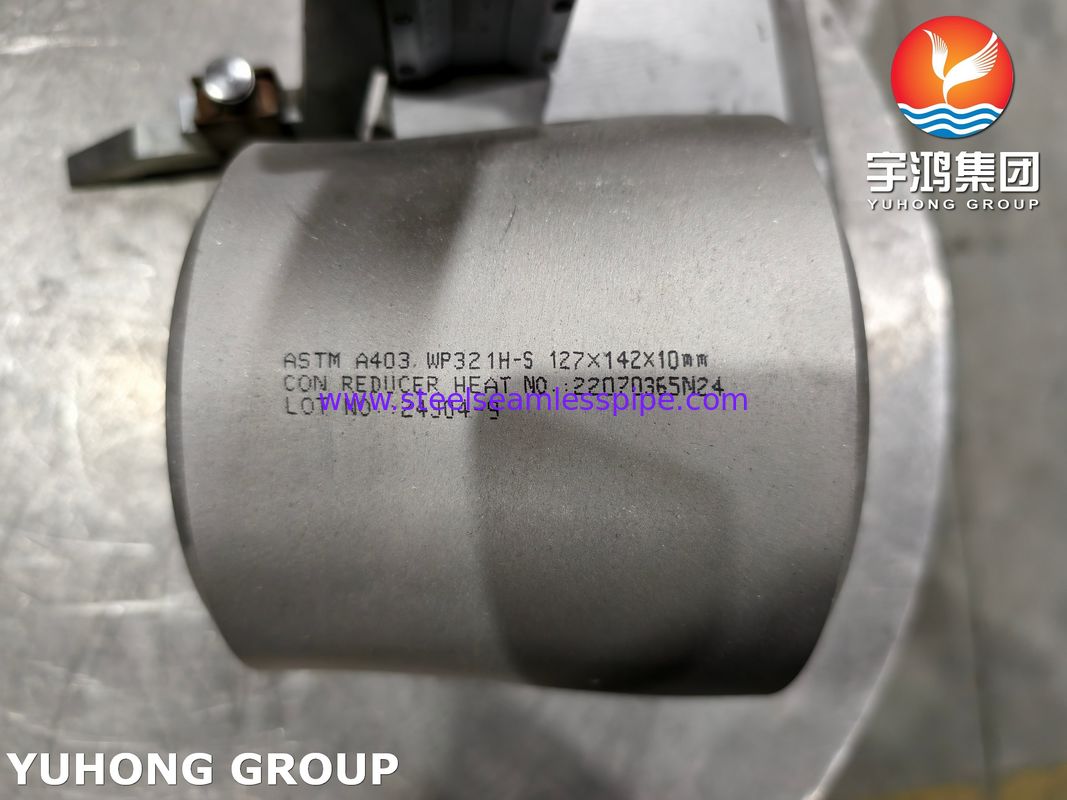

ข้อลดกลมสแตนเลส ASTM A403 WP321H เป็นอุปกรณ์ข้อต่อท่อที่ใช้เชื่อมต่อท่อสองท่อที่มีขนาดเส้นผ่านศูนย์กลางระบุต่างกันบนแนวแกนศูนย์กลางเดียวกัน (Concentric) ผลิตขึ้นตามข้อกำหนดเฉพาะด้านวัสดุของ ASTM A403 เกรด WP321H และมาตรฐานมิติขนาดของ ASME B16.9 โดย 321H = เหล็กกล้าไร้สนิมออสเทนนิติกที่คงสภาพด้วยไททาเนียม (Ti) ซึ่งมีปริมาณคาร์บอนสูง (0.04%–0.10%) เมื่อเทียบกับเกรด 321 ทั่วไป ปริมาณคาร์บอนสูงนี้ช่วยเพิ่มความต้านทานต่อการคืบและความแข็งแรงต่อการแตกร้าวที่อุณหภูมิสูงได้อย่างยอดเยี่ยม มีปลายบากสำหรับการเชื่อมชนเข้ากับท่อหรือหน้าแปลนโดยตรง เพื่อให้ได้รอยต่อที่ถาวร ไม่รั่วซึม ด้วยการเชื่อมแบบแทรกซึมเต็มความหนา

มาตรฐานวัสดุเทียบเท่าของข้อลดกลมสแตนเลส ASTM A403 WP321/321H

ส่วนประกอบทางเคมีของสแตนเลส ASTM A403 WP321/321H ข้อลดกลม

คุณสมบัติเชิงกลของสแตนเลส ASTM A403 WP321/321H ข้อลดกลม

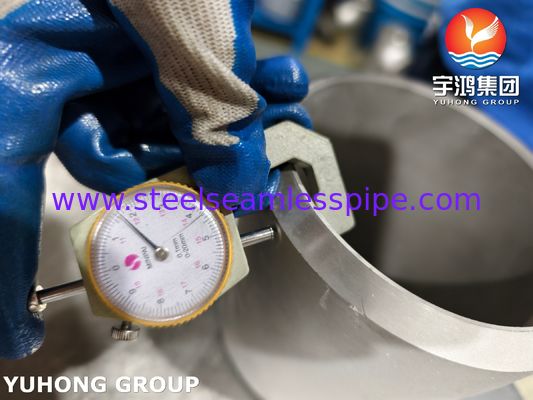

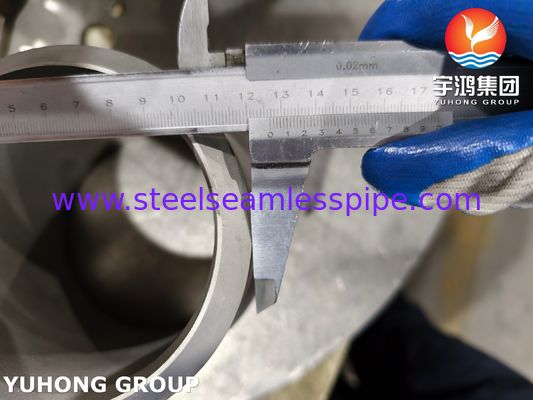

การตรวจสอบและการทดสอบ

• PT (การทดสอบสารแทรกซึม): จำเป็นสำหรับการตรวจหารอยแตกร้าวบนพื้นผิวหลังจากการขึ้นรูป/การเชื่อม

• การทดสอบเพิ่มเติม:

  • PMI (การจำแนกประเภทวัสดุเชิงบวก): ตรวจสอบปริมาณ Ti/Ni/Cr/C

  • การทดสอบแรงดันน้ำ (Hydrostatic Test): การตรวจสอบความสมบูรณ์ของการรับแรงดัน

  • การทดสอบความแข็ง: เพื่อให้มั่นใจถึงการอบอ่อนที่เหมาะสม

• การรับรอง: เอกสารรายงานผลการทดสอบจากโรงงาน (MTR) ยืนยันการปฏิบัติตามข้อกำหนด ASTM/ASME

การประยุกต์ใช้งาน

• อุตสาหกรรมเคมีและปิโตรเคมี: ใช้ในระบบท่อที่ต้องการความแข็งแรงสูงและทนทานต่อการกัดกร่อน
• การผลิตไฟฟ้า: มักใช้ในอุปกรณ์แลกเปลี่ยนความร้อน ท่อส่งไอน้ำ และส่วนประกอบอื่น ๆ ภายใต้อุณหภูมิและความดันสูง
• อุตสาหกรรมแปรรูปอาหาร: นิยมใช้ในงานด้านสุขอนามัยเนื่องจากความสะอาดและความทนทานต่อการกัดกร่อน

• ระบบอุณหภูมิสูง: หม้อต้มในโรงไฟฟ้า, อุปกรณ์ฮีทเตอร์ไอน้ำยิ่งยวด (Superheater), ท่อส่งไอน้ำ

• การใช้งานในสภาวะวิกฤต: จุดที่มีความเสี่ยงต่อการเปลี่ยนแปลงอุณหภูมิแบบรอบ (Thermal Cycling) หรือความเสียหายจากการผุกร่อนบริเวณรอยเชื่อม (Weld Decay)

การทดสอบ PT

วัตถุประสงค์ของการทดสอบสารแทรกซึม (PT) สำหรับอุปกรณ์ข้อต่อท่อเหล็กคือเพื่อตรวจหาความไม่ต่อเนื่อง (ข้อบกพร่อง) ที่เปิดสู่พื้นผิว ซึ่งอาจส่งผลต่อความสมบูรณ์ของอุปกรณ์ข้อต่อ จนนำไปสู่การรั่วซึม ความเสียหาย หรืออันตรายด้านความปลอดภัย ถือเป็นวิธีการทดสอบแบบไม่ทำลาย (NDT) ที่สำคัญ ซึ่งใช้เพื่อการควบคุมและรับประกันคุณภาพเป็นหลัก
