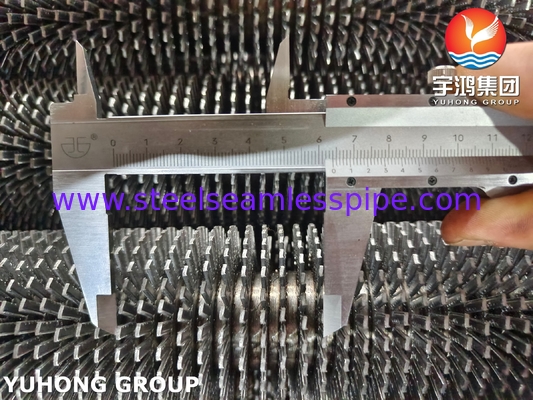

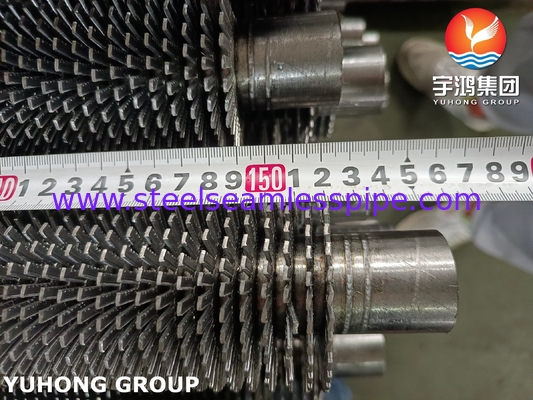

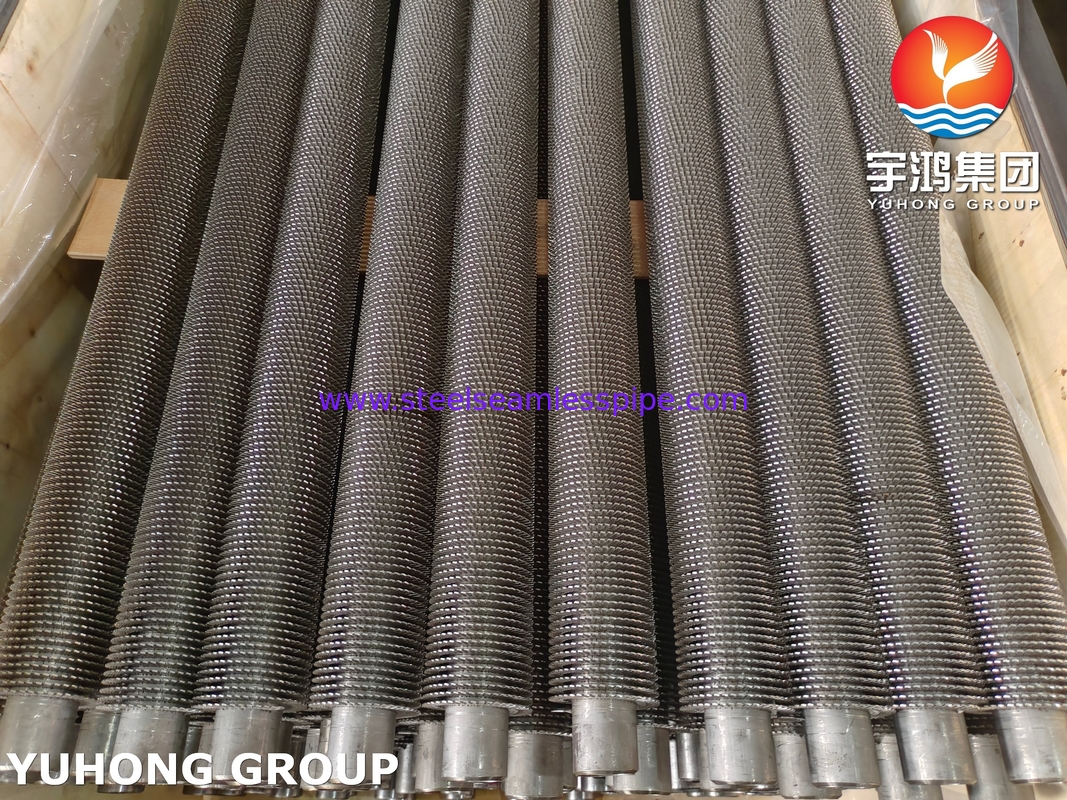

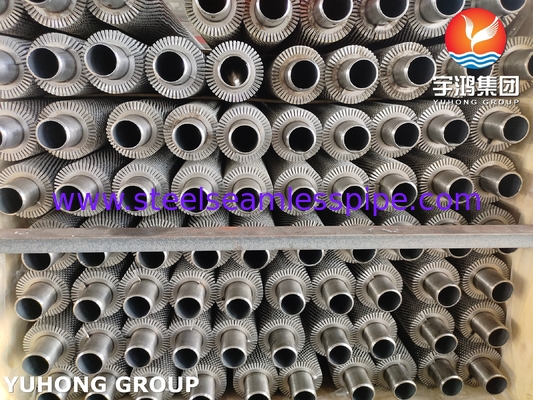

ASME SA192 ท่อปีกขัดขัดสําหรับระบบการฟื้นฟูความร้อนจากอุปกรณ์เย็นก๊าซ

องค์ประกอบท่อฐาน ASME SA192

การประยุกต์ใช้ท่อครีบหยัก ASME SA192

• ประหยัดพลังงาน: ใช้ความร้อนเหลือทิ้งจากก๊าซไอเสียเพื่ออุ่นน้ำป้อนหม้อไอน้ำล่วงหน้า ครีบหยักช่วยเพิ่มพื้นที่ถ่ายเทความร้อนอย่างมีนัยสำคัญในด้านก๊าซไอเสีย และปรับปรุงประสิทธิภาพการกู้คืนความร้อน (สูงกว่าท่อเรียบ 3-5 เท่า) พารามิเตอร์ทั่วไป: อุณหภูมิก๊าซไอเสีย 250-400℃, แรงดัน ≤5 MPa, วัสดุครีบสามารถเป็นท่อฐาน SA192 + ครีบเหล็กกล้าคาร์บอน (ทนต่อการเกิดออกซิเดชัน)
• เครื่องอุ่นอากาศล่วงหน้า: ในโรงไฟฟ้าถ่านหิน การอุ่นอากาศเผาไหม้ การออกแบบครีบเพื่อลดการสะสมของเถ้า ป้องกันการสึกกร่อนจากการกัดเซาะของควัน
• เครื่องทำความเย็นก๊าซกระบวนการ: การจัดการก๊าซที่มีฤทธิ์กัดกร่อน (เช่น H₂S, CO₂), ท่อฐาน SA192 ทนต่ออุณหภูมิสูง, ครีบหยักช่วยเพิ่มความปั่นป่วนและลดการปรับขนาด การทำความเย็นก๊าซไอเสียที่นำกลับมาใช้ใหม่ในหน่วยแคร็กแคทาลิติก โดยใช้ท่อครีบแทนครีบเกลียวแบบเดิม ช่วยลดแรงดันตกคร่อมลง 15%
• ระบบกู้คืนความร้อนเหลือทิ้ง: หม้อไอน้ำความร้อนเหลือทิ้งจากกังหันก๊าซ (HRSG) ในอุณหภูมิสูง (500-600℃) อัตราการไหลของก๊าซไอเสียสูง ครีบฟันเลื่อยทนทานต่อการสั่นสะเทือนอย่างมาก เพื่อหลีกเลี่ยงการแตกหักจากความล้า มีการใช้ครีบเชื่อมความถี่สูงเพื่อให้แน่ใจว่ามีความแข็งแรงในการยึดติดระหว่างครีบและท่อฐาน ซึ่งประเมินโดยกระบวนการเชื่อม ASME Sec.IX

ความแข็งแรงหลักของท่อครีบหยัก ASME SA192

1. คุณสมบัติของวัสดุ:

• ความต้านทานแรงดึง: ท่อ ASME SA192 โดยทั่วไปมีความต้านทานแรงดึงขั้นต่ำประมาณ 47,000 psi (324 MPa)
• ความแข็งแรงคราก: ความแข็งแรงครากขั้นต่ำมักจะอยู่ที่ประมาณ 26,000 psi (179 MPa)
• การยืดตัว: วัสดุควรมีความเหนียวดี โดยมีการยืดตัวโดยทั่วไปประมาณ 35% ใน 2 นิ้ว

2. การออกแบบครีบ:

• ความสูงและความหนาของครีบ: ความสูงและความหนาของครีบสามารถส่งผลต่อความแข็งแรงโดยรวมของท่อ ครีบที่หนาและสั้นกว่าโดยทั่วไปจะให้ความแข็งแรงและประสิทธิภาพการถ่ายเทความร้อนที่ดีกว่า
• รูปแบบหยัก: รูปแบบหยัก (ความลึกและความถี่) สามารถส่งผลต่อความแข็งแรงทางกลและประสิทธิภาพทางความร้อน การออกแบบที่เหมาะสมช่วยให้มั่นใจได้ว่าครีบจะไม่กลายเป็นจุดอ่อน
• สภาพการทำงาน: อุณหภูมิ: ท่อ ASME SA192 ได้รับการออกแบบมาสำหรับการใช้งานที่อุณหภูมิสูง ความแข็งแรงของวัสดุจะลดลงเมื่ออุณหภูมิสูงขึ้น ดังนั้นจึงเป็นสิ่งสำคัญที่จะต้องพิจารณาอุณหภูมิการทำงานสูงสุด

3. สภาพการทำงาน:

• อุณหภูมิ: ท่อ ASME SA192 ได้รับการออกแบบมาสำหรับการใช้งานที่อุณหภูมิสูง ความแข็งแรงของวัสดุจะลดลงเมื่ออุณหภูมิสูงขึ้น ดังนั้นจึงเป็นสิ่งสำคัญที่จะต้องพิจารณาอุณหภูมิการทำงานสูงสุด
• แรงดัน: ท่อต้องทนต่อแรงดันภายในของหม้อไอน้ำหรือเครื่องแลกเปลี่ยนความร้อน ความหนาของผนังของท่อเป็นปัจจัยสำคัญในการกักแรงดัน

4. กระบวนการผลิต:

• โครงสร้างแบบไร้รอยต่อ: ท่อ ASME SA192 เป็นแบบไร้รอยต่อ ซึ่งโดยทั่วไปจะให้ความแข็งแรงและความน่าเชื่อถือที่ดีกว่าเมื่อเทียบกับท่อเชื่อม
• การยึดครีบ: วิธีการยึดครีบ (เช่น การอัดขึ้นรูป การเชื่อม) สามารถส่งผลต่อความแข็งแรงโดยรวม การยึดที่เหมาะสมช่วยให้มั่นใจได้ว่าครีบจะไม่หลุดออกภายใต้ความเครียดในการทำงาน

• มาตรฐานและการปฏิบัติตามข้อกำหนดของท่อครีบหยัก ASME SA192

• รหัสหม้อไอน้ำและภาชนะรับความดัน ASME: ตรวจสอบให้แน่ใจว่าท่อเป็นไปตามส่วนที่เกี่ยวข้องของ ASME BPVC โดยเฉพาะอย่างยิ่งส่วน I สำหรับหม้อไอน้ำพลังงานและส่วน VIII สำหรับภาชนะรับความดัน
• การทดสอบและการตรวจสอบ: วิธีการทดสอบแบบไม่ทำลาย (NDT) เช่น การทดสอบอัลตราโซนิก (UT) และการทดสอบไฮโดรสแตติกมักจำเป็นต้องใช้เพื่อให้แน่ใจว่าท่อมีความสมบูรณ์
