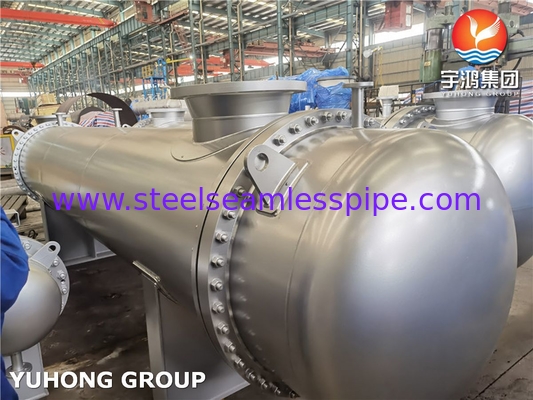

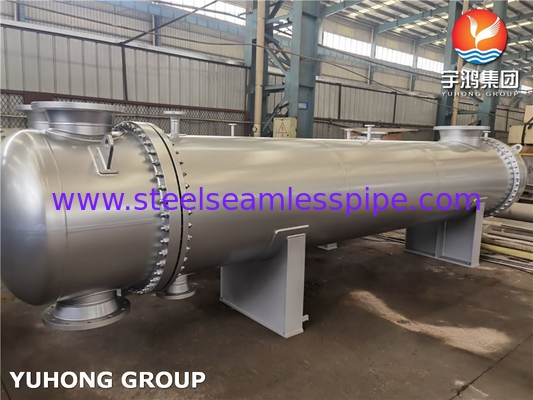

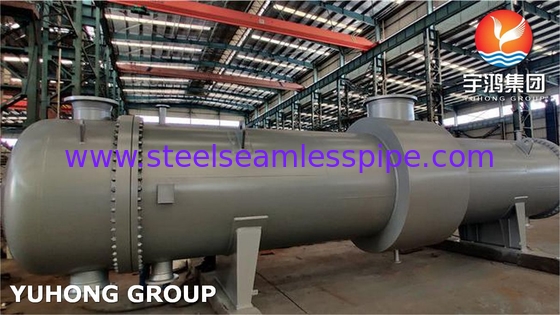

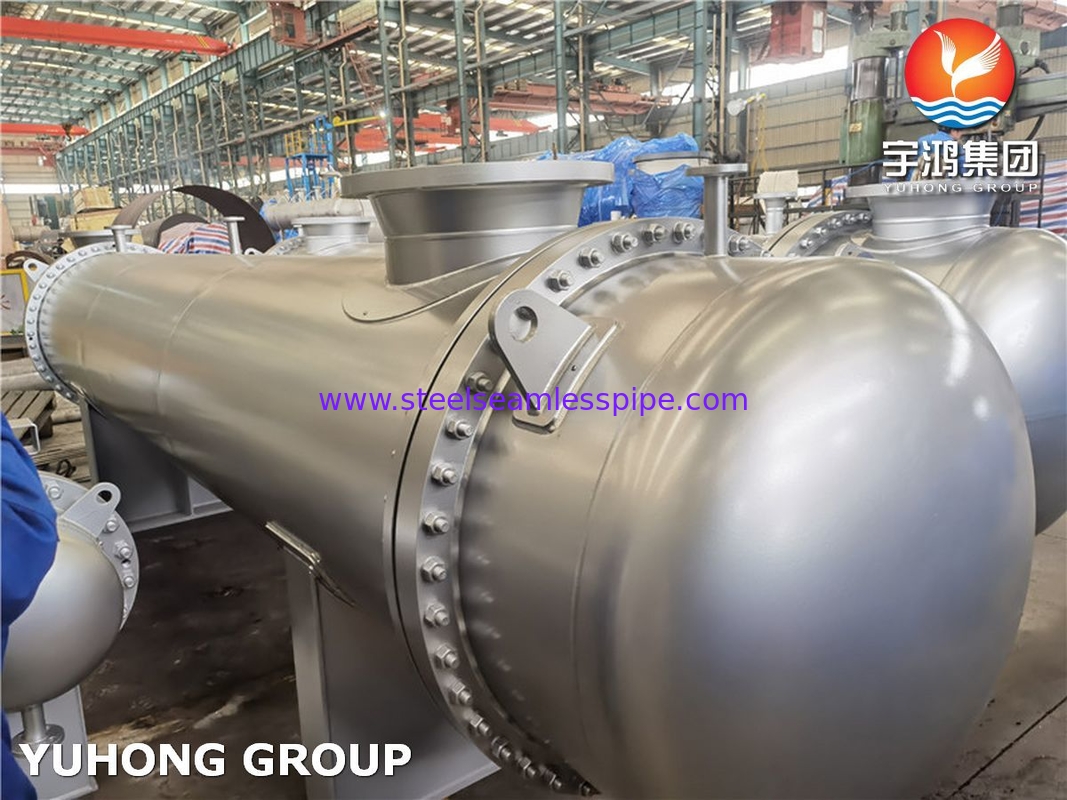

API 660 เปลือกและท่อแลกเปลี่ยนความร้อน TEMA มาตรฐาน ASME U Stamp ASME VIII

API 660 เปลือกและท่อแลกเปลี่ยนความร้อน TEMA มาตรฐาน ASME U Stamp ASME VIII

  • API 660 เปลือกและท่อแลกเปลี่ยนความร้อน TEMA มาตรฐาน ASME U Stamp ASME VIII
  • API 660 เปลือกและท่อแลกเปลี่ยนความร้อน TEMA มาตรฐาน ASME U Stamp ASME VIII
  • API 660 เปลือกและท่อแลกเปลี่ยนความร้อน TEMA มาตรฐาน ASME U Stamp ASME VIII
API 660 เปลือกและท่อแลกเปลี่ยนความร้อน TEMA มาตรฐาน ASME U Stamp ASME VIII
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: YUHONG
ได้รับการรับรอง: API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
หมายเลขรุ่น: เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: 1--1000000 USD
รายละเอียดการบรรจุ: พาเลท
เวลาการส่งมอบ: 45---150 วัน
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 50SETS / เดือน
ติดต่อ
ผลิตภัณฑ์ทั้งหมด
ท่อไร้รอยต่อสแตนเลส (286)
ท่อไร้รอยต่อสแตนเลส (275)
ท่อสแตนเลสดูเพล็กซ์ (127)
ท่อสแตนเลสดูเพล็กซ์ (28)
ท่อเข็ม (102)
ท่อครีบ (619)
เครื่องแลกเปลี่ยนความร้อน (16)
ท่อแลกเปลี่ยนความร้อน (425)
พวงท่อแลกเปลี่ยนความร้อน (37)
แผ่นท่อแลกเปลี่ยนความร้อน (116)
เครื่องสลับความร้อน (36)
แอร์เย็น (8)
ภาชนะรับความดัน (4)
ท่อเชื่อมสแตนเลส (57)
ท่อสแตนเลสสตีล (112)
โลหะผสมนิกเกิลท่อ (259)
ท่อโลหะผสมนิกเกิล (78)
ท่อโลหะผสมทองแดง (222)
ท่อเหล็กอัลลอยด์ (182)
ท่อไทเทเนียม (10)
Bright Annealed Tube (153)
ท่อหม้อไอน้ำ (141)
ข้อต่อเหล็ก (797)
หน้าแปลนเหล็ก (583)
คนอื่น (388)
ชิ้นส่วนสำหรับงานหุ้ม (7)
รายละเอียดสินค้า
มาตรฐานเครื่องแลกเปลี่ยนความร้อนเชลล์และท่อ: API 660 -Shell และ Tube Heat Exchanger การออกแบบเครื่องแลกเปลี่ยนความร้อนเปลือกหอยและท่อ: Tema, Asme VIII
เครื่องแลกเปลี่ยนความร้อนเปลือกหอยและท่อ: สแตนเลสสตีลสตีลเพล็กซ์โลหะผสมนิกเกิลอัลลอยทองแดงเหล็กอัลลอย มาตรฐานหลอดเครื่องแลกเปลี่ยนความร้อนเปลือกหอยและท่อ: ASME SA179, ASME SA192, ASME SA209, ASME SA210, ASME SA213, ASME SA789, ASME SA334, ASME SB111, ASME
ท่อแลกเปลี่ยนความร้อนเปลือกหอยและท่อ: tubesheet ลอย, tubesheet ที่อยู่กับที่ เครื่องแลกเปลี่ยนความร้อนเปลือกหอยและท่อ: แผ่นกั้นตามยาว, แผ่นกั้นที่ปะทะ, แผ่นกั้นขวาง, กากบาท
เครื่องแลกเปลี่ยนความร้อนเปลือกหอยและท่อ NDT: RT, PT, MT, UT, PMI
เน้น:

เครื่องแลกเปลี่ยนความร้อนรูปเปลือก ASME

,

เครื่องแลกเปลี่ยนความร้อน Tube Shell TEMA

API 660 เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ, มาตรฐาน TEMA, ASME U Stamp, ASME VIII

กลุ่ม Yuhong มีประสบการณ์มากกว่า 35 ปีสำหรับแพ็คเกจโครงการ จนถึงขณะนี้ได้ดำเนินการโครงการมากกว่า 2000 โครงการ และส่งออกไปยังกว่า 85 ประเทศ แบรนด์ Yuhong ได้รับชื่อเสียงที่ดีในโลกแล้ว 85% ของคำสั่งซื้อมาจากลูกค้าที่สั่งซื้อซ้ำ ผลิตภัณฑ์ที่ได้เปรียบของกลุ่ม Yuhong - เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ , วัสดุครอบคลุม: สแตนเลส, เหล็กดูเพล็กซ์, เหล็กซุปเปอร์ดูเพล็กซ์, โลหะผสมนิกเกิล, โลหะผสมเหล็ก, ทองแดงและโลหะผสมทองแดง, ไทเทเนียม, เหล็กกล้าคาร์บอน, การหุ้มทับและการหุ้มระเบิด เราสามารถสนับสนุนการออกแบบ: การคำนวณความร้อน (HTRI), การคำนวณเชิงกล (PV Elite), การวาด GA และภาพวาดรายละเอียด, เอกสารควบคุมขั้นตอนทั้งหมด (JIC, PQR, WPS, WPQ, NDT,......), เครื่องแลกเปลี่ยนความร้อนทั้งหมดของเราเป็นไปตามมาตรฐาน TEMA และสามารถใช้ ASME U Stamp ได้ เรายังสามารถสร้างเครื่องแลกเปลี่ยนความร้อนตามการออกแบบของลูกค้าได้



คุณสมบัติของเครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ
เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ ทั่วไปในรหัส TEMA ข้อดี ข้อจำกัด
เครื่องแลกเปลี่ยนความร้อนแบบท่อคงที่ BEM, AEM, NEN 1. ให้พื้นที่ถ่ายเทความร้อนสูงสุดสำหรับเส้นผ่านศูนย์กลางของเชลล์และท่อที่กำหนด 1. ด้านเชลล์หรือด้านนอกของท่อไม่สามารถเข้าถึงได้สำหรับการทำความสะอาดเชิงกล
2. จัดเตรียมสำหรับท่อผ่านเดียวและหลายท่อเพื่อให้แน่ใจว่ามีความเร็วที่เหมาะสม
2. ไม่มีข้อกำหนดเพื่อให้เกิดการขยายตัวทางความร้อนที่แตกต่างกันที่พัฒนาขึ้นระหว่างท่อและด้านเชลล์ สิ่งนี้สามารถดูแลได้โดยการจัดเตรียมข้อต่อขยายด้านเชลล์ 3. ต้นทุนน้อยกว่าการออกแบบชุดรวมที่ถอดออกได้
เครื่องแลกเปลี่ยนความร้อนแบบหัวลอย
AEW, BEW, BEP, AEP, AES, BES 1. แผ่นท่อลอยช่วยให้เกิดการขยายตัวทางความร้อนที่แตกต่างกันระหว่างเชลล์และชุดท่อ 1. เพื่อจัดเตรียมฝาครอบหัวลอย จำเป็นต้องยึดด้วยสลักเกลียวกับแผ่นท่อ วงกลมสลักเกลียวต้องใช้พื้นที่ซึ่งเป็นไปได้ที่จะวางท่อจำนวนมาก 2. ทั้งชุดท่อและด้านเชลล์สามารถตรวจสอบและทำความสะอาดด้วยกลไกได้
2. เนื่องจาก U-bend ท่อสามารถทำความสะอาดได้ด้วยวิธีการทางเคมีเท่านั้น 3. วัสดุบรรจุภัณฑ์ทำให้เกิดข้อจำกัดเกี่ยวกับแรงดันและการออกแบบอุณหภูมิ
เครื่องแลกเปลี่ยนความร้อนแบบท่อ U ที่ถอดออกได้
BEU, AEU 1. การออกแบบท่อ U ช่วยให้เกิดการขยายตัวทางความร้อนที่แตกต่างกันระหว่างเชลล์และชุดท่อ รวมถึงสำหรับท่อแต่ละท่อ 1. เนื่องจาก U-bend ท่อบางส่วนถูกละเว้นที่ศูนย์กลางของชุดท่อ 2. ทั้งชุดท่อและด้านเชลล์สามารถตรวจสอบและทำความสะอาดด้วยกลไกได้
2. เนื่องจาก U-bend ท่อสามารถทำความสะอาดได้ด้วยวิธีการทางเคมีเท่านั้น 3. ต้นทุนน้อยกว่าการออกแบบหัวลอยหรือหัวลอยแบบบรรจุ
3. เนื่องจากรังของท่อ U ท่อแต่ละท่อจึงเปลี่ยนได้ยาก 4. ไม่สามารถผ่านท่อเดียวหรือการไหลแบบเคาน์เตอร์คอร์เรนต์ที่แท้จริงได้
5. ความหนาของผนังท่อที่ U-bend บางกว่าส่วนตรงของท่อ
6. การระบายวงจรท่อทำได้ยากเมื่อวางในตำแหน่งแนวตั้งโดยให้ด้านหัวขึ้น
เครื่องแลกเปลี่ยนความร้อนแบบท่อคงที่:



เครื่องแลกเปลี่ยนความร้อนแบบหัวลอย:

API 660 เปลือกและท่อแลกเปลี่ยนความร้อน TEMA มาตรฐาน ASME U Stamp ASME VIII 0



เครื่องแลกเปลี่ยนความร้อนแบบท่อ U ที่ถอดออกได้:

API 660 เปลือกและท่อแลกเปลี่ยนความร้อน TEMA มาตรฐาน ASME U Stamp ASME VIII 1



1. เชลล์

API 660 เปลือกและท่อแลกเปลี่ยนความร้อน TEMA มาตรฐาน ASME U Stamp ASME VIII 2



2. ฝาครอบเชลล์
3. หน้าแปลนเชลล์ (ปลายช่อง)
4. หน้าแปลนเชลล์ (ปลายฝาครอบ)
5. หัวฉีดเชลล์หรือสาขา
6. แผ่นท่อลอย
7. ฝาครอบหัวลอย
8. หน้าแปลนหัวลอย
9. ต่อมหัวลอย
10. แหวนรองหัวลอย
11. แผ่นท่ออยู่กับที่
12. ช่องหรือหัวอยู่กับที่
13. ฝาครอบช่อง
14. หัวฉีดช่องหรือสาขา
15. ท่อ (ตรง)
16. ท่อ (ชนิด U)
17. ก้านผูกและตัวเว้นวรรค
18. แผ่นกั้นขวาง (หรือข้าม) หรือแผ่นรองรับ
19. แผ่นกั้นตามยาว
20. แผ่นกั้นกระแทก
21. รองรับหัวลอย
22. พาร์ติชันผ่าน
23. การเชื่อมต่อช่องระบายอากาศ
24. การเชื่อมต่อท่อระบายน้ำ
25. การเชื่อมต่อเครื่องมือ
26. ลูกฟูกขยาย
27. อานรองรับ
28. หูลาก
29. เขื่อน
30. การเชื่อมต่อระดับของเหลว
