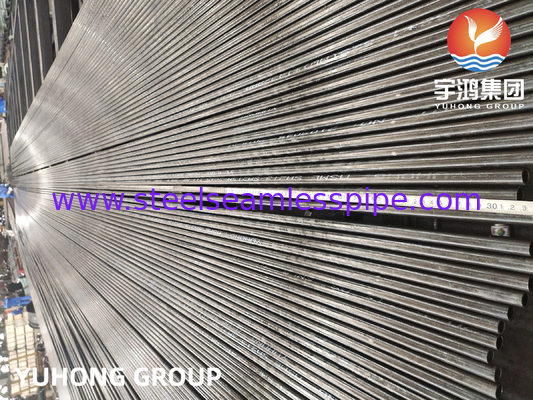

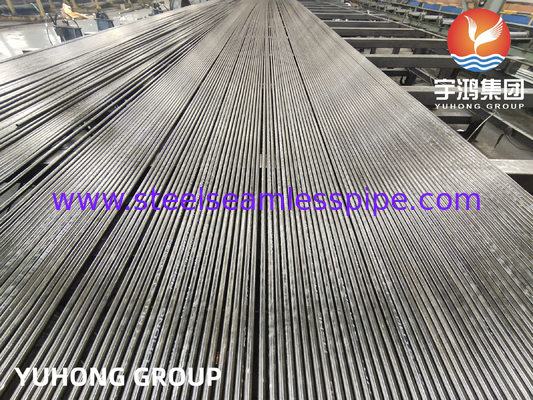

ท่อเหล็กไร้ตะเข็บ ASME SA213 T11 สำหรับเครื่องแลกเปลี่ยนความร้อน หม้อไอน้ำและเครื่องทำความร้อนยิ่งยวด

ASME SA213 T11 สารประกอบทางเคมีของท่อไร้สาย

ขนาดความหนา

กําหนดโดย ASME SA213 / ASTM A213 ชี้แจงนี้ครอบคลุมหม้อหม้อเหล็กสแตนเลสเฟอริตและออสเตนนิติส, เครื่องทําความร้อนสูงและท่อแลกเปลี่ยนความร้อนที่ไม่มีรอยต่อ

"SA213" หมายถึง รายละเอียดวัสดุส่วน II ของ ASME BPVC (รหัสหม้อและภาชนะความดัน) ซึ่งมีลักษณะที่เหมือนกันกับรายละเอียดของ ASTM A213สําหรับการสร้างภาชนะความดัน (ASME BPVC ภาค I หรือ VIII), คําสั่ง "SA" เป็นสิ่งที่จําเป็น

คุณลักษณะสําคัญ: ไม่มีรอย

ท่อถูกผลิตโดยไม่ต้องมีสายผสมเชื้อแบบยาวนาน. นี้ได้รับการบรรลุผ่านกระบวนการเช่นการดึงร้อนหรือเจาะหมุนตามด้วยการลัก / การวาดเย็น.

ทําไมต้องไม่มีรอยต่อ? สําคัญสําหรับการใช้งานความดันสูงและอุณหภูมิสูงในเครื่องปั่นและเครื่องแลกเปลี่ยนความร้อนการเย็บปั่นเป็นจุดอ่อนที่เป็นไปได้ที่มีความเสี่ยงที่จะล้มเหลวภายใต้วงจรความร้อนที่รุนแรงและความเครียด; การก่อสร้างที่เรียบง่ายจะกําจัดความเสี่ยงนี้

ASME SA213 T11 ท่อไร้สาย การใช้งานหลัก: เครื่องแลกเปลี่ยนความร้อน (และเครื่องปั่น)

เครื่องแลกเปลี่ยนความร้อน: ได้ถูกออกแบบมาโดยเฉพาะเพื่อใช้ในแผ่นท่อของเครื่องแลกเปลี่ยนความร้อนที่ทํางานในอุณหภูมิและความดันสูง โดยทั่วไปพบใน:

โรงแปรรูปน้ํามันเคมี

โรงงานแปรรูปสารเคมี

การผลิตพลังงาน (เครื่องผลิตควายฟื้นฟูความร้อน - HRSG, เครื่องทําความร้อนน้ําอาหาร)

ส่วนประกอบของหม้อต้มน้ํา: ยังถูกใช้อย่างมากใน:

เครื่องทําความร้อนสูง

เครื่องทําความร้อนใหม่

อุปกรณ์ประหยัดเครื่องตู้ (ในส่วนที่ต้องการความทนทานต่ออุณหภูมิสูงกว่าเหล็กก๊าบอน)

ASME SA213 T11 หลอดไร้รอย คุณสมบัติหลักและสาเหตุการใช้

ความแข็งแรงในอุณหภูมิสูง: รักษาความแข็งแรงในการยืดและการเคลื่อนที่ที่ดีในอุณหภูมิที่สูงกว่าเหล็กคาร์บอน (โดยทั่วไปถึง ~ 650 ° C / 1200 ° F)

ความต้านทานต่อการออกซิเดน: เนื้อหาโครเมียมให้ความต้านทานต่อการปรับขนาด (การออกซิเดน) ในบริการควายที่ดีกว่ามากเมื่อเทียบกับท่อเหล็กก๊าบอน ส่งผลให้อายุการใช้งานยาวนานขึ้น

ความต้านทานกับการลอย: เนื้อหาโมลิบเดนูมเพิ่มความต้านทานต่อการปรับปรุงแบบช้าและต่อเนื่องภายใต้ความเครียดในอุณหภูมิสูง (creep)

ความสามารถในการผลิตและการเชื่อมที่ดี: T11 โดยทั่วไปถือว่าเชื่อมได้ด้วยวิธีการที่เหมาะสม (การทําความร้อนก่อน, การรักษาความร้อนหลังการเชื่อม - PWHT)

ประสิทธิภาพในด้านค่าใช้จ่าย: ให้ความสมดุลที่ดีระหว่างประสิทธิภาพและค่าใช้จ่ายเมื่อเทียบกับสแตนเลสสแตนเลสสูงกว่าเช่น T22 (2.25Cr-1Mo) หรือสแตนเลส (TP304, TP316) สําหรับช่วงอุณหภูมิที่ใช้ได้

ความต้องการการผลิตและการทดสอบ (ตาม SA213/A213):

การรักษาด้วยความร้อน: ท่อ T11 มักถูกจัดส่งในสภาพที่ผสมผสมและผลิตโครงสร้างเล็กที่ต้องการ (ส่วนใหญ่คือเฟอริต กับคาร์บิดบางชนิด).

การวิเคราะห์ทางเคมี: ขอบเขตการประกอบที่เข้มงวดสําหรับคาร์บอน มังแกนเซส ฟอสฟอรัส เซลเฟอร์ ซิลิคอน โครเมียม โมลิบเดน และธาตุเหลืออื่น ๆ

ASME SA213 T11 การทดสอบกลของท่อไร้สาย:

การทดสอบความยืดหยุ่น: ความต้องการขั้นต่ําสําหรับความแข็งแรงในการยืดหยุ่น ความแข็งแรงในการผลิตและความยืดหยุ่น

การทดสอบความแข็งแรง: ระบุขั้นต่ําความแข็งแรงสูงสุดเพื่อให้แน่ใจว่าความยืดหยุ่นและความสามารถในการปั่นที่เหมาะสม

การทดสอบแบบไฮโดรสแตติก: ท่อแต่ละท่อต้องทนความดันทดสอบแบบไฮโดรสแตติกขั้นต่ําโดยไม่รั่ว

การตรวจสอบไม่ทําลาย (NDE):

การทดสอบกระแสไฟฟ้า Eddy: ต้องใช้ในทุกท่อ เพื่อตรวจพบความไม่สมบูรณ์แบบ เช่นรอยแตก, ผูก หรือการรวม

การทดสอบ Ultrasonic: เป็นตัวเลือก เว้นแต่ที่ผู้ซื้อกําหนดไว้ ใช้ในการตรวจสอบความไม่สมบูรณ์แบบภายในหรือภายนอกขนาดใหญ่

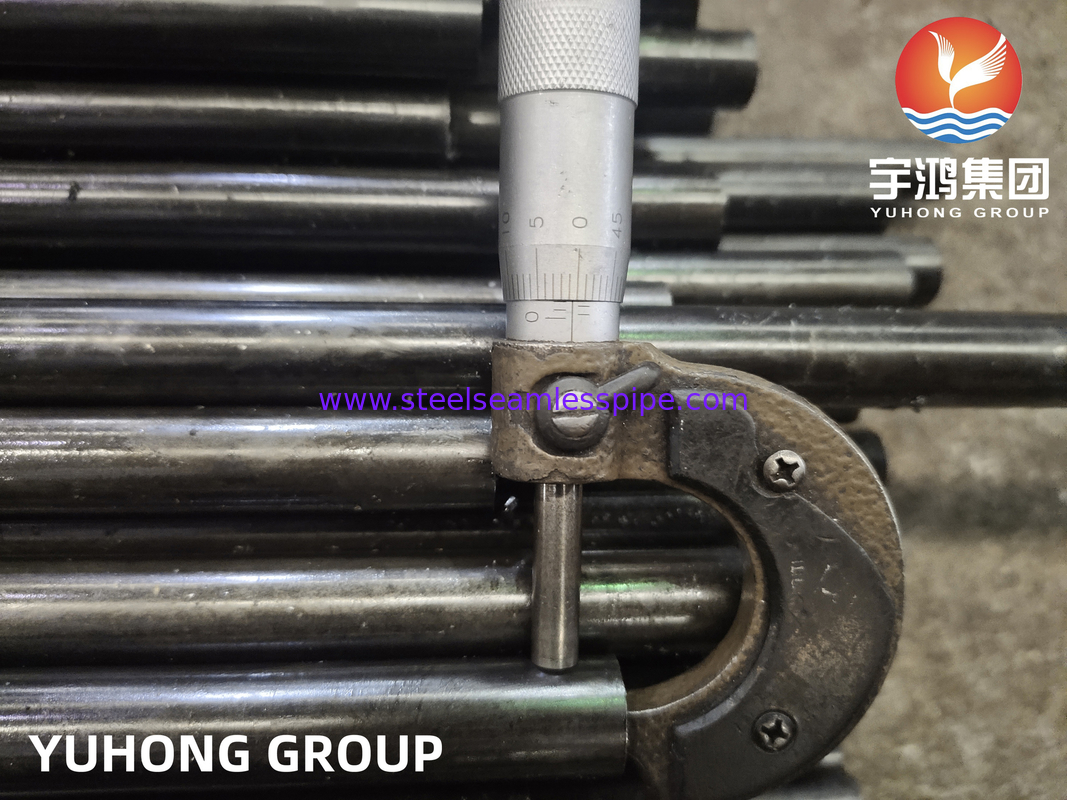

ความอนุญาตด้านมิติ: การควบคุมอย่างเข้มงวดต่อเส้นผ่าออก (OD), ความหนาของผนัง (WT) และความอนุญาตความยาว

ปลายพื้นผิว: พื้นผิวท่อต้องเรียบ และไม่มีขนาดและความไม่สมบูรณ์แบบที่เสียหายต่อผลงาน

ASME SA213 T11 การรับรองและการตราสัญลักษณ์ท่อไร้รอย

รายงานการทดสอบวัสดุ (MTRs) หรือรายงานการทดสอบโรงงานรับรอง (CMTRs) ให้การรับรองความสอดคล้องกับความต้องการทางเคมี, เครื่องกลและการทดสอบ

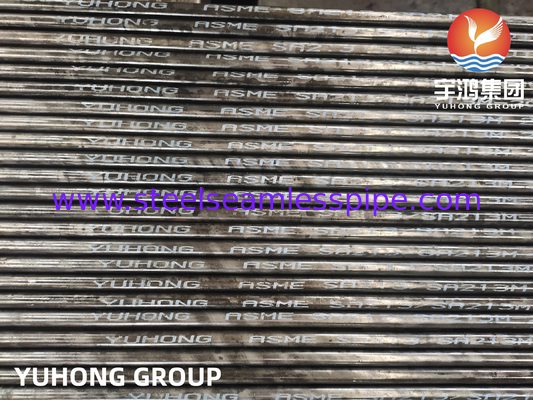

ท่อมักมีเครื่องหมายว่า:

ชื่อหรือแบรนด์ของผู้ผลิต

SA213 รายละเอียด

เกรด (T11)

จํานวนความร้อน (เพื่อการติดตาม)

ขนาด (เช่น OD x WT)

"S" แสดงว่า Seamless (แม้จะอยู่ในนิยามของท่อ SA213)

วิธี NDE ที่ใช้ (ตัวอย่างเช่น "E" สําหรับ Eddy Current)

สรุป:

ท่อแลกเปลี่ยนความร้อน SA213 T11 เป็นท่อเหล็กสแตนเลสเฟอริตแบบไร้รอยที่ทําจากเหล็กโครเมียม 1.25% - โมลิบเดน 0.50%ผลิตตามความต้องการอย่างเข้มงวดของ ASME SA213/A213. มันถูกนําเสนอในสภาพที่ผสมผสาน การใช้หลักของมันคือในอุปกรณ์แลกเปลี่ยนความร้อนอากาศสูงและความดันสูงและส่วนประกอบของหม้อต้มน้ํา (เช่นเครื่องทําความร้อนและเครื่องทําความร้อนใหม่)ซึ่งความแข็งแรงในอุณหภูมิสูง, ความทนทานต่อการออกซิเดชั่น, ความทนทานต่อการเคลื่อนไหว, และความสมบูรณ์แบบแบบทําให้มันเป็นทางเลือกที่น่าเชื่อถือและมีประหยัดในช่วงอุณหภูมิการทํางานของมัน
