API 660 เปลือกและท่อแลกเปลี่ยนความร้อน แก้ไขการถ่ายทอดความร้อนที่ดีที่สุดสําหรับอุตสาหกรรม

เครื่องทำความร้อนแบบกาต้มน้ำ, เครื่องแลกเปลี่ยนความร้อนแบบกาต้มน้ำ, เครื่องแลกเปลี่ยนความร้อนชนิด TEMA K, เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ API 660

TEMAมาตรฐานสำหรับ “สมาคมผู้ผลิตเครื่องแลกเปลี่ยนแบบท่อ” และเป็นชุดมาตรฐานที่พัฒนาขึ้นโดยผู้ผลิตเชลล์และท่อชั้นนำมาตรฐานเหล่านี้กำหนดรูปแบบของเครื่องแลกเปลี่ยนความร้อนและค่าความคลาดเคลื่อนในการตัดแต่งและประกอบ ข้อดีอย่างหนึ่งของการเลือกผู้ผลิตเชลล์และท่อที่สร้างตามข้อกำหนด TEMA คือผู้ใช้ปลายทางมั่นใจได้ว่าจะได้รับและติดตั้งอุปกรณ์ที่สร้างขึ้นตามข้อกำหนดและเกณฑ์บางประการ

TEMA C – บริการทั่วไป
TEMA B – บริการเคมี
TEMA R – บริการโรงกลั่น

API 660เป็นมาตรฐานที่ให้รายละเอียดข้อกำหนดเฉพาะสำหรับการออกแบบ การผลิต การตรวจสอบ การทดสอบ และการขนส่งของเครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ

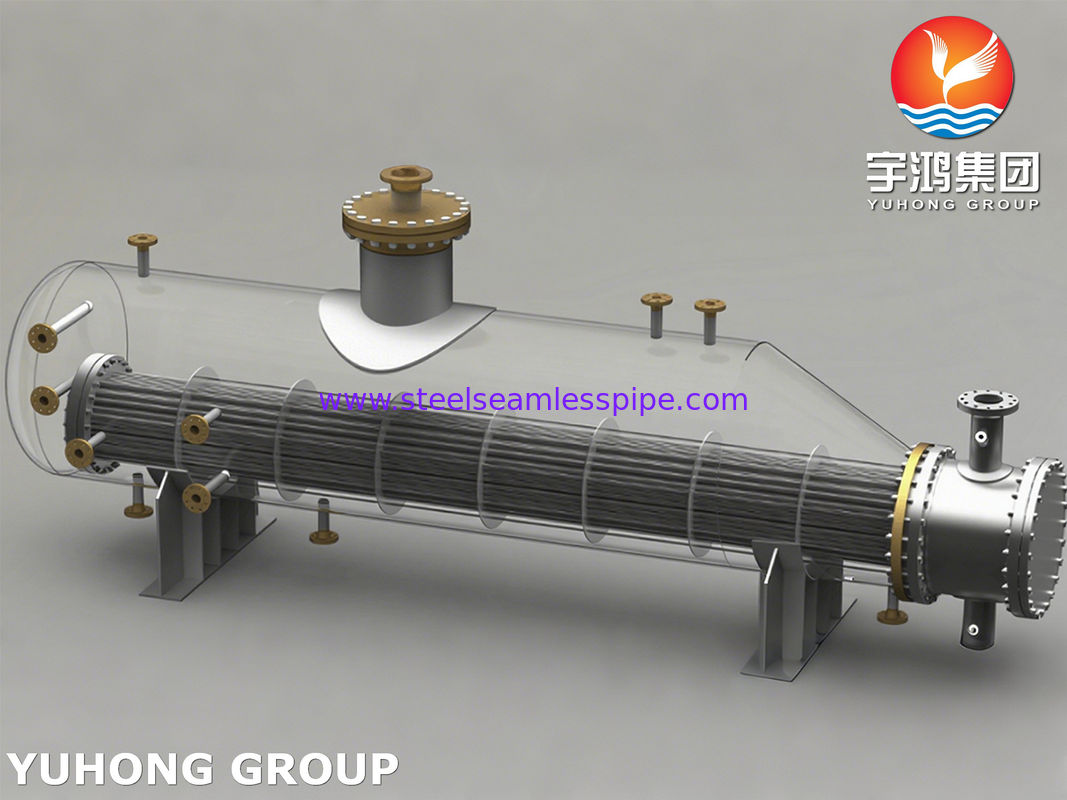

เครื่องแลกเปลี่ยนความร้อนแบบกาต้มน้ำ / เครื่องทำความร้อนแบบกาต้มน้ำเก็บของเหลวไว้ในเชลล์ที่ด้านล่าง ของเหลวสัมผัสกับชุดท่อที่มีตัวกลางทำความร้อน ตัวกลางทำความร้อนซึ่งอาจเป็นไอน้ำ ไหลผ่านชุดท่อและออกเป็นคอนเดนเสท ของเหลวจากด้านล่างของหอคอยที่จะถูกทำให้ร้อน ไหลผ่านด้านเชลล์ ความร้อนแฝงของตัวกลางทำความร้อน (ไอน้ำ) ถูกนำมาใช้ในการทำให้ของเหลวในด้านเชลล์กลายเป็นไอ การออกแบบเชลล์ K ให้พื้นที่เพียงพอในการแยกของเหลวที่กลายเป็นไอและไอ ของเหลวที่กลายเป็นไอไหลออกทางด้านบนของเชลล์
มีผนังกั้นหรือล้น มันกำหนดปริมาณของเหลวที่จะถูกเก็บไว้ในเชลล์ เพื่อให้ชุดท่อถูกปกคลุมด้วยของเหลว ความยาวแนวตั้งของเขื่อน ชุดท่อต้องจุ่มอยู่ในของเหลวตลอดเวลาในระหว่างกระบวนการเพื่อให้ได้ประสิทธิภาพสูงสุดของเครื่องแลกเปลี่ยน

การประยุกต์ใช้เครื่องแลกเปลี่ยนความร้อนแบบกาต้มน้ำ / เครื่องทำความร้อนแบบกาต้มน้ำ:
