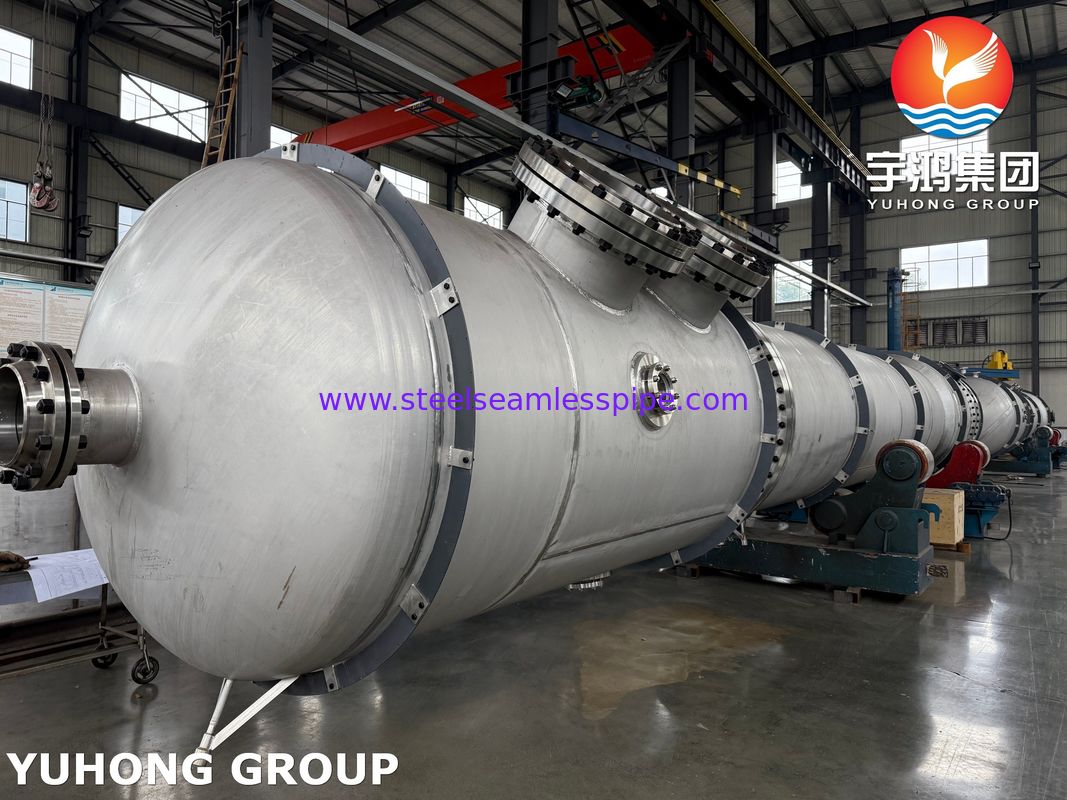

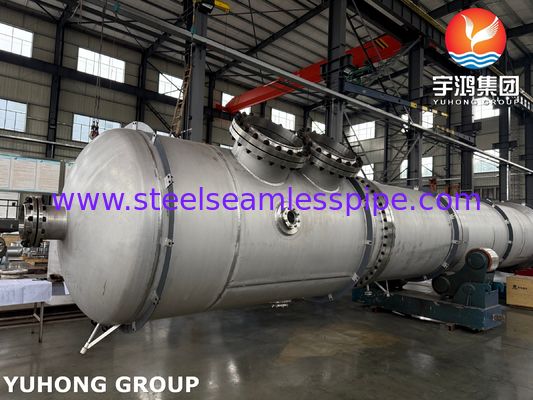

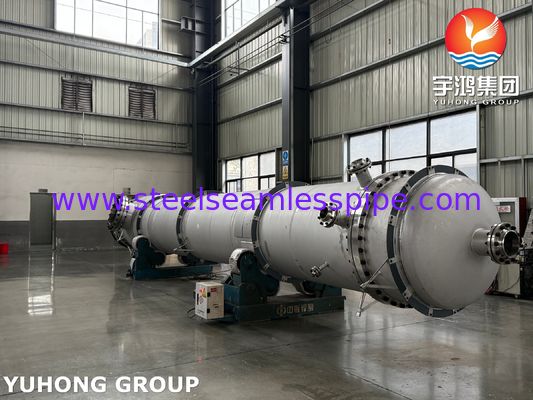

ถังความดันตัวแยกอุณหภูมิต่ำ มาตรฐาน ASME วัสดุหุ้มคาร์บอนสตีล / สแตนเลส

A Low Temperature Separator (LTS) is a type of equipment used primarily in the oil and gas industry to separate hydrocarbons and other components from a gas stream by cooling the stream to low temperaturesกระบวนการนี้ถูกใช้โดยทั่วไปในการแปรรูปก๊าซธรรมชาติเพื่อแยกไฮโดรคาร์บอนเหลว (เช่นคอนเดนเซต) และน้ําจากกระแสก๊าซและการสมัคร:

ฟังก์ชันของเครื่องแยกอุณหภูมิต่ํา

1การเย็นและการแยก:

คลื่นก๊าซถูกเย็นลงถึงอุณหภูมิต่ํา (โดยทั่วไปต่ํากว่าจุดแข็ง) เพื่อบดไฮโดรคาร์บอนที่หนักกว่าและปืนน้ําเป็นของเหลว

น้ําเหลวที่ดึงดูดแล้วถูกแยกออกจากกระแสก๊าซ

2การลดความดัน:

ในบางกรณี, เครื่องแยกยังลดความดันของกระแสก๊าซ, ซึ่งช่วยเพิ่มเติมในการหมัก (ผล Joule-Thomson).

ส่วนประกอบสําคัญของเครื่องแยกอุณหภูมิต่ํา

1ช่องเข้า:

ที่ที่กระแสก๊าซเข้าไปในตัวแยก

2ภาคเย็น:

ก๊าซเย็นด้วยการใช้เครื่องเย็นภายนอกหรือการขยาย (เช่น ผ่านวาล์วหงุดหรือเครื่องขยายทอร์โบ)

3ส่วนแยก:

ถังที่ก๊าซ, ไฮโดรคาร์บอนเหลว และน้ําถูกแยกออกตามความแตกต่างของความหนาแน่น

4- จุดออกน้ํามัน:

ก๊าซแห้งที่แยกออกจากเครื่องแยก

5. ทางออกของของเหลว:

ระบบออกแยกสําหรับสารประปา (ไอน้ํามันไอน้ํามันเหลว) และน้ํา

6ระบบควบคุม:

การควบคุมอุณหภูมิ ความดัน และระดับ เพื่อปรับปรุงประสิทธิภาพการแยก

หลักการทํางาน

คลื่นก๊าซเข้าไปในตัวแยกและเย็นด้วยการเย็นภายนอกหรือการขยาย

เมื่ออุณหภูมิลดลง ไฮโดรคาร์บอนที่หนักกว่า และปืนน้ําจะบดลงเป็นของเหลว

น้ํายาสะสมอยู่ด้านล่างของเครื่องแยก ขณะที่ก๊าซขึ้นไปด้านบน

น้ํายาถูกระบายจากเครื่องแยก และก๊าซแห้งถูกส่งไปสําหรับการแปรรูปหรือขนส่งต่อไป

การใช้งานของเครื่องแยกอุณหภูมิต่ํา

1การแปรรูปก๊าซธรรมชาติ:

การกําจัดไฮโดรคาร์บอนเหลว (คอนเดนเซต) และน้ําจากก๊าซธรรมชาติ

2การผลิตน้ํามันและก๊าซ:

เพื่อแยกของเหลวจากก๊าซที่หัวบ่อน้ํา หรือสถานีเก็บ

3การขาดน้ําจากก๊าซ:

เพื่อกําจัดน้ําหอมจากกระแสก๊าซ

4การฟื้นฟูไฮโดรคาร์บอน

เพื่อนําไฮโดรคาร์บอนเหลวที่มีคุณค่า ออกมาจากกระแสก๊าซ

การใช้งานของเครื่องแยกอุณหภูมิต่ํา

1การแยกที่ประสิทธิภาพสูง: ประสิทธิภาพสูงในการแยกของเหลวจากกระแสก๊าซ

2การปรับปรุงคุณภาพก๊าซ: ผลิตก๊าซแห้งที่มีน้ําและไฮโดรคาร์บอนน้อย

3การฟื้นฟูผลิตภัณฑ์ที่มีคุณค่า: ฟื้นฟูไฮโดรคาร์บอนเหลวที่สามารถขายหรือแปรรูปต่อไป

4ความหลากหลาย: สามารถจัดการกับความหลากหลายของก๊าซและอัตราการไหล

การพิจารณาด้านการออกแบบ

1อุณหภูมิและความดัน: อุณหภูมิและความดันในการทํางานต้องถูกควบคุมอย่างละเอียดเพื่อบรรลุการแยกที่ดีที่สุด

2การเลือกวัสดุ: วัสดุต้องถูกเลือกเพื่อทนต่ออุณหภูมิต่ําและองค์ประกอบที่กัดสนอง (เช่น H2S หรือ CO2)

3การแยก: เครื่องแยกอาจต้องการการแยก เพื่อรักษาอุณหภูมิต่ํา

4องค์ประกอบความปลอดภัย วาล์วลดความดัน เซ็นเซอร์อุณหภูมิ และระบบปิดฉุกเฉิน

การเปรียบเทียบกับเครื่องแยกอื่นๆ ความท้าทายและการแก้ไข

1เครื่องแยกแบบปกติ: ใช้งานในอุณหภูมิที่สูงกว่า และมีประสิทธิภาพต่ํากว่าในการกําจัดของเหลวจากกระแสก๊าซ

2เครื่องแยก Cryogenic: ใช้งานในอุณหภูมิที่ต่ํากว่ามากและใช้สําหรับการแยกที่ซับซ้อนกว่า (เช่น การฟื้นฟูไนโตรเจนหรือฮีเลียม)

ปัญหา และ วิธี แก้ไข

1การสร้างไฮเดรต: อุณหภูมิต่ําอาจทําให้เกิดไฮเดรต ซึ่งสามารถปิดท่อท่อได้ การแก้ไขประกอบด้วยการเพิ่มสารยับยั้งไฮเดรต (เช่น เมธานอลหรือกลิกอล)

2. การกัดกรอง: อุณหภูมิต่ําและการมีน้ําสามารถนําไปสู่การกัดกรอง การใช้วัสดุและเคลือบที่ทนทานต่อการกัดกรองเป็นสิ่งจําเป็น

3การใช้พลังงาน: การเย็นกระแสก๊าซต้องใช้พลังงาน การออกแบบและการใช้พลังงานที่เสียได้อย่างมีประสิทธิภาพสามารถลดต้นทุนพลังงานได้
