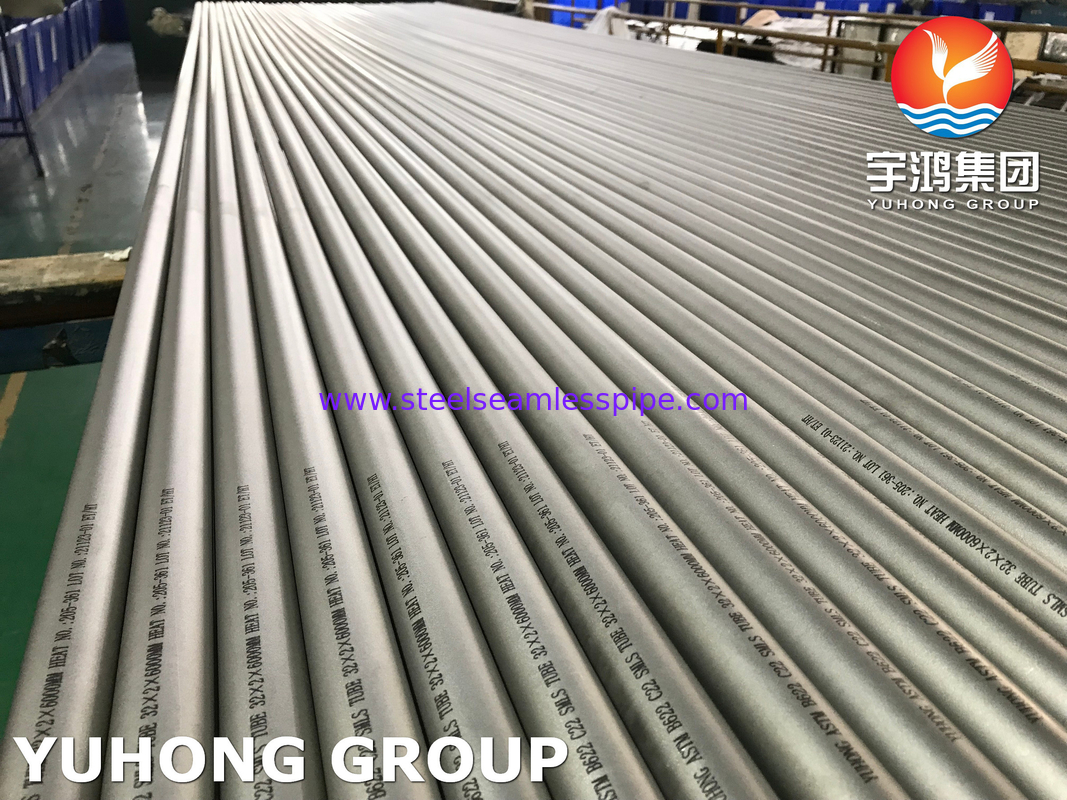

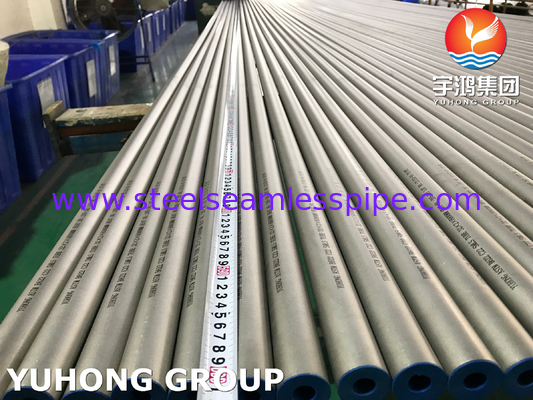

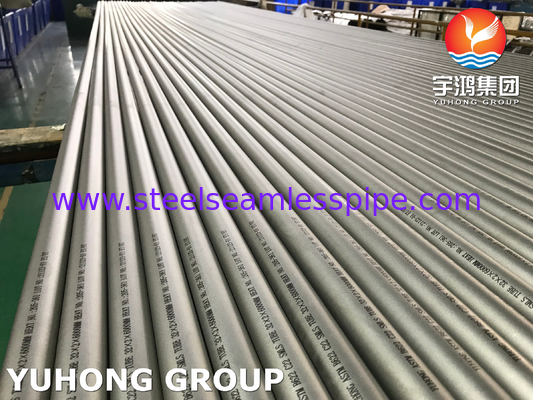

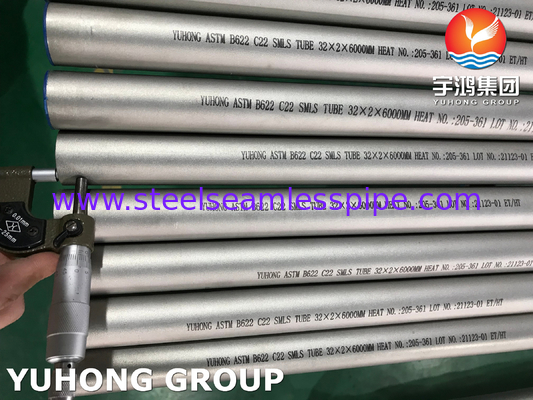

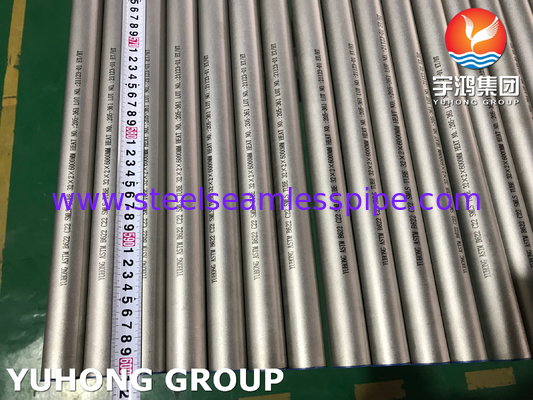

ท่อไร้รอยเหล็กไนเคิล ASTM B622 Hastelloy C22 UNS N06022 สําหรับภาชนะปฏิกิริยา

1การใช้งาน

ASTM B622 C22 (Hastelloy C-22) ท่อไร้รอยใช้ในสภาพแวดล้อมที่เข้มข้นที่ต้องการความทนทานต่อการกัดกร่อน ความมั่นคงในอุณหภูมิสูงและความน่าเชื่อถือทางกล:

• การแปรรูปทางเคมี:

เครื่องปฏิกิริยา, คอลัมน์การปั่น และท่อสําหรับการจัดการกรดซัลฟูริก, ไฮโดรคลอริก และไนทริก

เครื่องแลกเปลี่ยนความร้อนในระบบการเย็นที่อุดมไปด้วยคลอริด (เช่น น้ําทะเลหรือน้ําเกลือ)

• น้ํามันและก๊าซ:

ท่อล่างหลุม, ปากช่องใต้ทะเล, และวาล์วในสภาพแวดล้อมของก๊าซกรด (H2S)

สตั๊กไฟและคอนเดนเซเซอร์ในโรงแปรรูป

• ยา:

หน่วยงานประกอบการประกอบการ

• นิวเคลียร์:

อุปกรณ์ในการแปรรูปใหม่ของเชื้อเพลิงที่เผชิญกับกรดไนตริก และการเก็บขยะรังสี

• การผลิตพลังงาน:

กล่องเผาไหม้ของอุปกรณ์แปรงแก๊ส ท่อน้ําเค็มภูมิอากาศ และท่อเครื่องปั่น

• กรณีการใช้เฉพาะ:

หมึกหมัดเรือ เส้นทางไฮดรอลิกอากาศ และเครื่องมือการผลิตครึ่งนํา

2ความแข็งแรง

• คุณสมบัติทางกล (ตาม ASTM B622):

ความแข็งแรงในการดึง: ≥ 690 MPa (100 ksi)

ความแข็งแรงของแรงผลิต: ≥ 310 MPa (45 ksi)

ความยาว: ≥ 45% (รับประกันความยืดหยุ่นในการปั้น/ปั่น)

ความแข็งแรง: ≤ 100 HRB (ระดับ Rockwell B)

• ความแข็งแรงของวัสดุ:

(1) ความต้านทานต่อการกัดกรอง:

ทนต่อการเจาะเจาะ, การกัดกร่อนในช่องแยก, และการกัดกร่อนจากการเครียด (SCC) ในคลอรีด, ซัลฟิด, และกรดผสม (เช่น HCl + FeCl3).

ทํางานได้ทั้งในสภาพแวดล้อมที่ออกซิเดน (เช่น HNO3) และการลด (เช่น H2SO4)

(2) ความสามารถในการทํางานในอุณหภูมิ:

รักษาความแข็งแกร่งจากความเย็น (-196 °C) ถึง 600 °C (1112 °F)

ทนทานต่อการออกซิเดชั่นและการคาร์บูเรชั่นในสภาพความร้อนสูง

(3) ความสมบูรณ์แบบความดัน:

การสร้างที่ไม่มีรอยต่อทําให้สามารถใช้ในระบบความดันสูง (เช่น เส้นทางไฮดรอลิก ถ้ําน้ํามัน HPHT)

3. กระบวนการสร้าง

• การเลือกวัสดุ:

สารสกัดวัสดุ UNS N06022 (Ni-Cr-Mo-W) ได้หลอมในระยะว่างเพื่อให้แน่ใจว่าความบริสุทธิ์และความเป็นเดียวกัน

• การปรับปรุงร้อน:

การดึงออก: บิลเลตที่ร้อนแรงถูกผลักดันผ่านเครื่องเจาะเพื่อสร้างท่อรู

Rotary Piercing: บิลเลตแข็งถูกเจาะด้วยมังกรเพื่อสร้างท่อไร้รอย

• การทํางานเย็น:

การดึงหรือม้วนแบบเย็นช่วยให้ความแม่นยําของมิติและการเสร็จสิ้นของผิวได้ดีขึ้น

• การรักษาความร้อน:

การผสมสารละลายที่ 1120~1175 °C (2050~2150 °F) ตามด้วยการดับอย่างรวดเร็วเพื่อละลายระยะรองและฟื้นฟูความทนทานต่อการกัดกร่อน

• การเสร็จ:

การล้างในกรดไนโตรด / ไฮโดรฟลูอริก เพื่อกําจัดชั้นออกไซด์

การเคลือบ (ไม่จํากัด) สําหรับการใช้งานด้านอนามัยหรือความบริสุทธิ์สูง

4การควบคุมคุณภาพ:

การทดสอบที่ไม่ทําลาย (NDT): การทดสอบกระแส Eddy, อัลตรasonic, หรือ hydrostatic เพื่อค้นพบความบกพร่อง

การรับรอง: รายงานการทดสอบโรงงาน (MTRs) ยืนยันความสอดคล้องกับ ASTM B622 สําหรับสารเคมี, คุณสมบัติทางกล และขนาด

ข้อดีหลักของการก่อสร้างที่ไม่มีรอยต่อ:

ไม่มีสอย = ไม่มีจุดอ่อน เหมาะสําหรับการใช้งานความดันสูง / อุณหภูมิ

โครงสร้างเมล็ดที่เหมือนกันเพิ่มความทนทานต่อการกัดกร่อนและอายุความเหนื่อย
