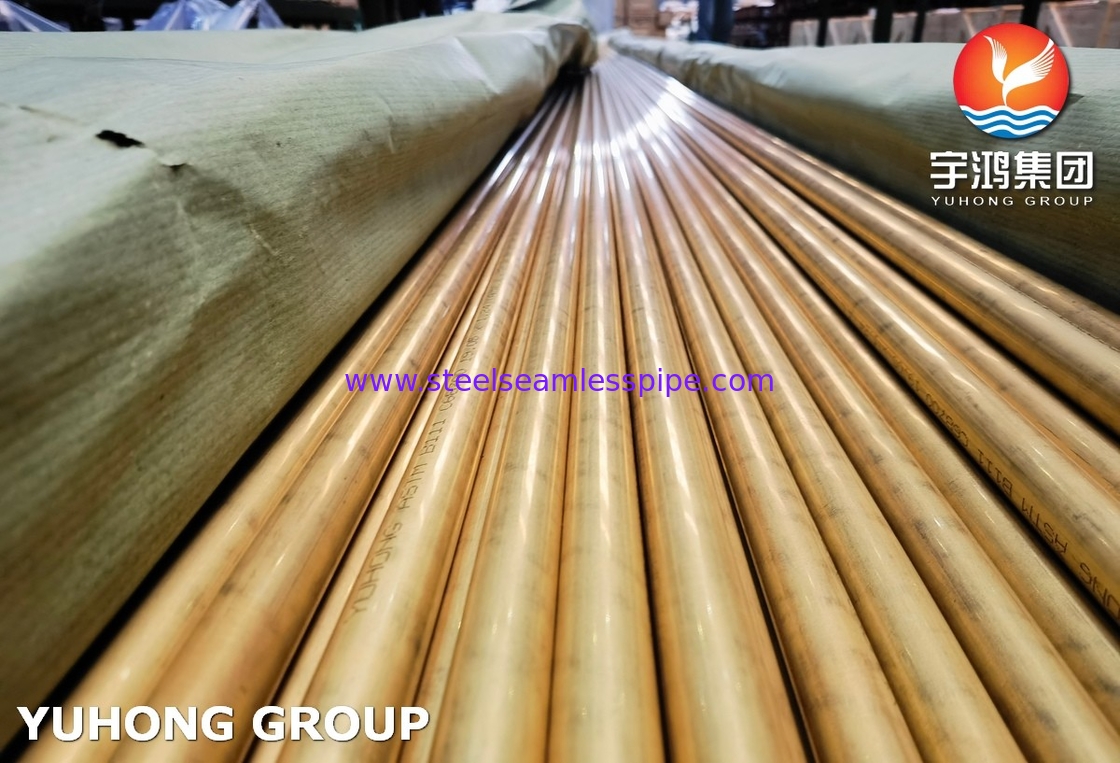

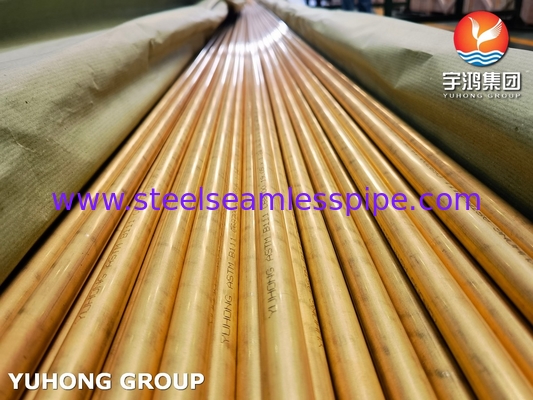

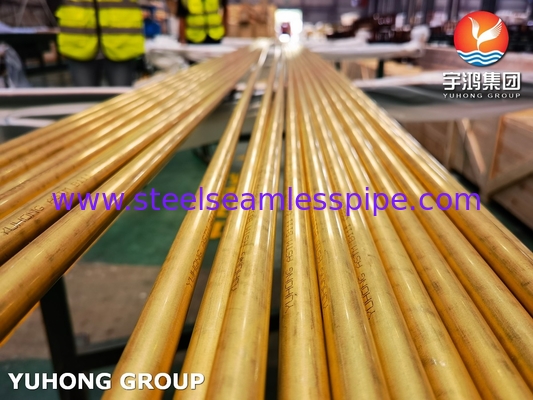

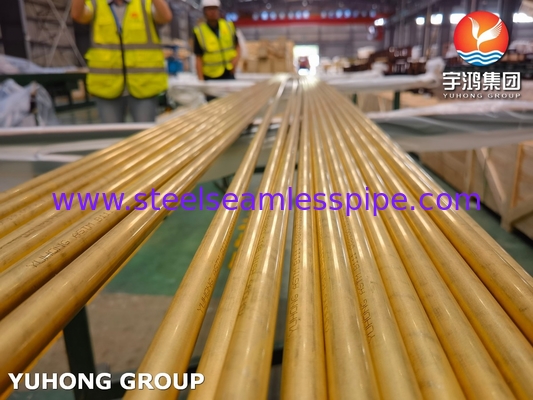

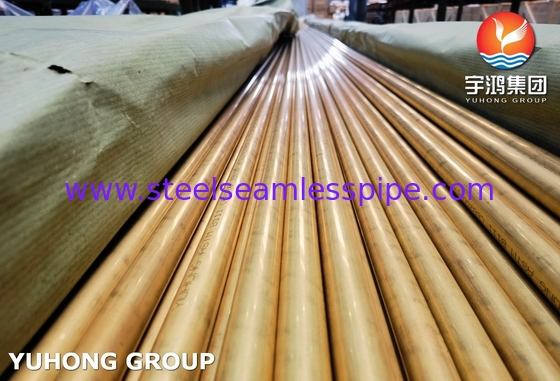

ASME SB111 C68700 ท่อทองแดงไร้สาย O61 สําหรับเครื่องแลกเปลี่ยนความร้อน

ASME SB111 C68700 ท่อทองแดงไร้สาย O61 สําหรับเครื่องแลกเปลี่ยนความร้อน

ASME SB111ท่อไร้รอยใช้กันทั่วไปในเครื่องประปาและเครื่องระเหย

ขนาดความหนาคุณภาพ ของ วัสดุ และ การ ประกอบ

• วัสดุพื้นฐาน, ให้การนําไฟที่ดีและความแข็งแรงทางกล, Cu:760.0-79.0%

• เพิ่มความแข็งแรงและความสามารถในการทํางานในขณะที่รักษาความทนทานต่อการกัดกร่อน Zn: เหลือ

• ปรับปรุงความทนทานต่อการกัดกร่อน โดยเฉพาะอย่างยิ่งในน้ําทะเลความเร็วสูง1.8 ∙ 2.5%

• เพิ่มความต้านทานต่อการบดและการกระแทก Fe:0.05 ∙ 0.20%

• ป้องกันการล้างปูน เพื่อให้ความทนทานในระยะยาวในระบบน้ํา00.02 ∙ 0.06%

• รักษาความสามารถในการแปรรูป; เนื้อหาต่ําประกันความสอดคล้องกับกฎระเบียบสิ่งแวดล้อม เช่น RoHS, Pb:≤0.05%

ขนาดความหนามิติของผลิตภัณฑ์และความละเอียด

1กว้างนอก (OD)

ระยะ / ค่า: 6 มิลลิเมตร - 300 มิลลิเมตร

ความละเอียด: สําหรับ OD ≤ 50 mm ความละเอียดคือ ±0.05 mm; สําหรับ OD > 50 mm ความละเอียดคือ ±0.1 mm

หมายเหตุ: ความละเอียดของ OD ให้ความเหมาะสมในเครื่องแลกเปลี่ยนความร้อนและเครื่อง condensers

2ความหนาของผนัง (WT)

ระยะ / ค่า: 0.5 มิลลิเมตร - 10 มิลลิเมตร

ความละเอียด: ± 10% ของความหนาชื่อ

หมายเหตุ: ความหนาของผนังแบบเดียวกันจะทําให้การทํางานทางกลและทางความร้อนคงที่

3ความยาว

ระยะทาง/ค่า: สูงสุด 12 เมตร

ความละเอียด: ± 5 mm สําหรับความยาวคงที่

หมายเหตุ: สามารถปรับแต่งได้ตามความต้องการของโครงการเฉพาะเจาะจง

4ความตรง

ระยะ / ค่า: ≤ 1 mm/m

ความอดทน: ไม่ระบุโดยเฉพาะเจาะจง

หมายเหตุ: รับประกันการติดตั้งและการปรับตรงง่ายระหว่างการประกอบ

ข้อกําหนดการจัดส่ง

• ปลายผิว: เนียน สดใส และ ไม่ มี ความ ผิด พกพา เช่น มี รอย แขก หรือ มี การ อ๊อกไซด์
• การทําความสะอาด: ทําความสะอาดภายในและภายนอก เพื่อกําจัดน้ํามัน, ไขมัน และซากอื่น ๆ
• การบรรจุ: พร้อมผ้าปลาสติกป้องกัน หรือกล่องไม้ เพื่อป้องกันความเสียหายระหว่างการขนส่ง
• การรักษาความร้อน: จําหน่ายในสภาพที่ถูกผสมผสาน, ลดความเครียด, หรือลากขึ้น, ขึ้นอยู่กับความต้องการของลูกค้า
• การตรา: ท่อมีเครื่องหมายด้วยชื่อสับสนธิ, ขนาด, และหมายเลขชุดเพื่อการติดตาม.
• การปรับแต่ง: ความยาว, การปิด, หรือเคลือบพิเศษ (ตัวอย่างเช่น, ป้องกันการกัดกร่อน) สามารถใช้ได้ตามคําขอ

ค่าประสิทธิภาพของ ASME SB111 C68700

1ความแข็งแรงในการดึง

ค่า: 310 - 450 MPa ให้ความแข็งแรงทางกลสูง เหมาะสําหรับการใช้งานที่ต้องการ

2.ความแข็งแรงของผลผลิต

ค่า: 105 - 220 MPa ความแข็งแรงที่พอเพียงสําหรับระบบความดันปานกลาง

3. การขยายความยาว

ค่า: ≥ 35% ความยืดหยุ่นที่ดีทําให้สามารถบิด, ไฟไหม้, และการสร้างระหว่างการผลิต

4.ความสามารถในการนําความร้อน

ค่า: ~ 120 W/M·K ประสิทธิภาพการถ่ายทอดความร้อนที่ดีเยี่ยม, สําคัญสําหรับเครื่องแลกเปลี่ยนความร้อนและเครื่องปรับความร้อน

5.ความทนทานต่อการกัดกร่อน

ค่า: ดีในน้ําทะเล ทนทานต่อการล้างซอง, การชนและการบีโอฟอลลิ่งในสภาพแวดล้อมทะเล

6ความทนทานต่อการบด

มูลค่า: สูง เนื้อหาอลูมิเนียมเพิ่มความทนทานต่อน้ําที่เร็วสูงหรือกระแสที่วุ่นวาย

7.อุณหภูมิการทํางาน

ค่า: สูงสุด 300 °C เหมาะสําหรับอุตสาหกรรมและการใช้งานทางทะเลที่อุณหภูมิสูง

8ความหนาแน่น

ค่า: ~ 8.53 g/cm3 ความหนาแน่นแบบมาตรฐานสําหรับเหล็กสลัดทองแดง, รับประกันน้ําหนักที่สามารถควบคุมได้สําหรับอุปกรณ์

ขนาดความหนาการรับรองมาตรฐาน

• B111: เฉพาะเจาะจงมาตรฐานสําหรับท่อบดความหนาแน่นที่ไม่มีรอยต่อจากทองแดงและสกัดทองแดง
• EN 12451 ประเทศยุโรป: มาตรฐานสําหรับท่อไร้รอยทองแดงและเหล็กเหล็กสําหรับเครื่องแลกเปลี่ยนความร้อน
• ISO 19688: มาตรฐานสากลสําหรับท่อสกัดทองแดงที่ไม่มีรอยต่อสําหรับเครื่องแลกเปลี่ยนความร้อน
• BS2871 ส่วนที่ 3: มาตรฐานอังกฤษสําหรับท่อที่ไม่มีรอยต่อสําหรับเครื่องแลกเปลี่ยนความร้อนและเครื่อง condensers
• ความสอดคล้อง RoHS: การจํากัดสารอันตราย โดยการรับประกันความจํากัดของ鉛อย่างน้อยเพื่อความปลอดภัย
• NACE MR0175: รับประกันความเหมาะสมกับสภาพแวดล้อมการใช้งานที่มีกรดที่ต้องการความทนทานต่อการกัดกรดของ H2S
• ความสอดคล้อง PED: การปฏิบัติตามกฎหมายอุปกรณ์ความดันสําหรับระบบความดันในยุโรป
