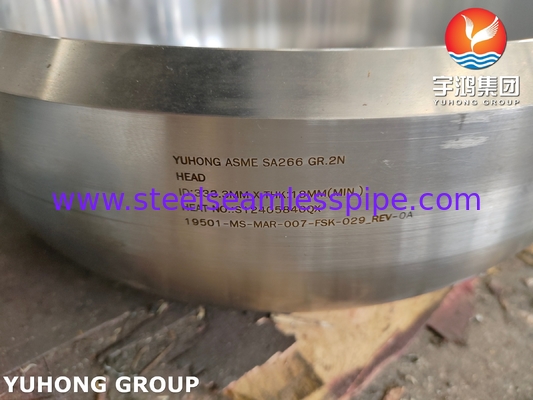

ASME SA 266 GR.2N หัวหน้าสําหรับเครื่องแลกเปลี่ยนความร้อนแรงดันสูง, เครื่องปฏิวัติ, ถังเก็บ
หัว SA-266 Gr.2N ถูกใช้อย่างแพร่หลายในภาชนะความดันและระบบไฮโลสําหรับสื่อที่ไม่เกรี้ยวเนื่องจากประหยัด, ความมั่นคงในอุณหภูมิกลางและการแปรรูปง่ายในสภาพแวดล้อมที่มีซัลเฟอร์หรือกรด, แนะนําให้ปรับปรุงเป็นสแตนเลส Cr-Mo (เช่น SA-387 Gr.11) หรือสแตนเลส (SA-240 304L) และปฏิบัติตามมาตรฐานการผลิตและการทดสอบอย่างเคร่งครัดเพื่อรับรองการใช้งานที่ปลอดภัย

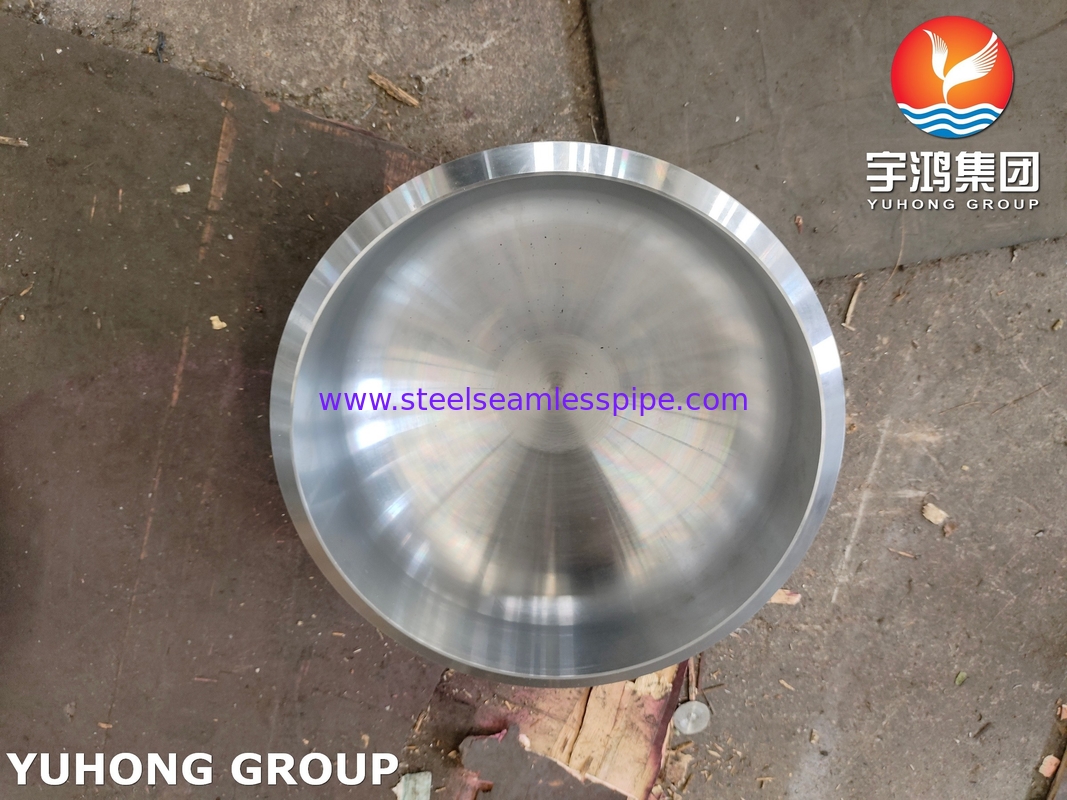

หัวหอมประกอบด้วยส่วนมงกุฎ (มงกุฎรัศมี) และเขตเปลี่ยนขอบพับ (มงกุฎรัศมี) และช่างกณิตศาสตร์ของมันอยู่ระหว่างหัวทรงกลมและหน้าปกเรียบ
หัวทรงชานประกอบด้วยแกนครึ่งใหญ่ (a) และแกนครึ่งเล็ก (b) รูปแบบมาตรฐานของมันคือสัดส่วนทรงชาน 2: 1 (เช่น a / b = 2),และมันเป็นหนึ่งในประเภทหัวที่ใช้กันมากที่สุดในภาชนะความดัน.
หัวกระพริก ราคาการผลิตที่ต่ํา, การพิมพ์ที่ง่าย คลังความเครียดสูง, ความสามารถในการรับความดันที่ต่ํากว่า หัวแบบ Elliptus ความดันกลางและต่ํา, ความจุประจําไม่บ่อย
หัวทรงทรงเอลิปติก การกระจายความเครียดแบบเรียบร้อย ความดันสูง ราคาพกัดสูง กระบวนการวาดลึกที่ซับซ้อน ความดันสูง สภาพแวดล้อมภาระความเหนื่อยล้า
ความต้องการการประกอบเคมี
| รายการ |
Req.เคมีสําหรับ ASTM A266, % |
| Gr. 1 และ 2 |
Gr. 3 |
Gr. 4 |
| C |
≤ 0.30 |
≤ 0.35 |
≤ 0.30 |
| Mn |
0.40 ~ 105 |
0.80~135 |
0.80~135 |
| P |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| S |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| ใช่ |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
การรักษาความร้อน
หลังการโกหกและก่อนการทําความร้อนใหม่เพื่อการรักษาด้วยความร้อน, การโกหกตาม ASTM A266 ต้องเย็นลงในวิธีการที่จะป้องกันการบาดเจ็บและบรรลุการแปลงผลิตภัณฑ์ที่ใช้ในการผลิตผลิตภัณฑ์ที่ใช้ในงาน: การผสมผสาน, การปรับปกติ, การปรับปกติและการปรับความร้อน, หรือการดับและการปรับความร้อนของของเหลว เมื่อการปรับความร้อนถูกดําเนินการ, มันจะต้องอยู่ในอุณหภูมิที่ต่ํากว่า 1100 °F [595 °C].
คุณสมบัติทางกล
ความยืดหยุ่น
ความต้องการ |
Gr. 1 |
Gr. 2 และ 4 |
Gr. 3 |
T.S. น้อยที่สุด
ksi [Mpa] |
60 ~ 85
[415~585] |
70 ~ 95
[485 ~ 655] |
75 ~ 100
[515~690] |
Y.S น้อยที่สุด
ksi [Mpa] |
30
[205] |
36
[250] |
37.5
[260] |
EL. ใน 2" หรือ
[62.5 มิลลิเมตร]
ขั้นต่ํา % |
23
[21] |
20
[18] |
19
[17] |
R.O.A.
ขั้นต่ํา % |
38 |
33 |
30 |
ASTM A266
เกรด |
ความแข็งของบรีเนล
HBW |
| 1 |
121 ~ 170 |
| 2 |
137 ~ 197 |
| 3 |
156 ~ 207 |
| 4 |
137 ~ 197 |
สถานการณ์การใช้งานของหัว
อุปกรณ์ประจํา:

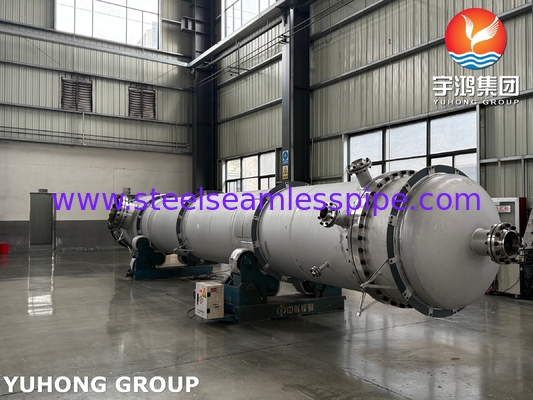

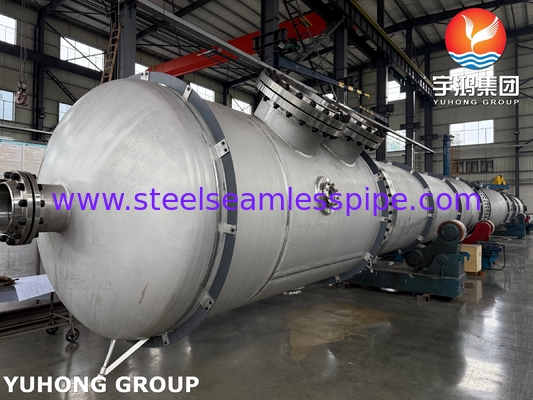

เครื่องบรรจุความดัน: หัวปลายของเรอคเตอร์, ถังเก็บและเครื่องแลกเปลี่ยนความร้อน (เช่น หัวระบายฟ้าและหัวกระพริก)
ระบบไฮโล: กลองควายและหัวหัว, อุณหภูมิการออกแบบ ≤425 °C
หน่วยปิโตรเคมี: หัวครึ่งโลกของปฏิกิริยาฮายเดรเจนและหอคอยการแยกส่วน, ทนต่อการกัดกรองของฮายเดรเจนในอุณหภูมิเฉลี่ย
สื่อที่ใช้ได้:
น้ํายาที่ไม่เกรี้ยว (น้ํา, คัน, ผลิตภัณฑ์น้ํามัน)
สภาพแวดล้อมที่มีการกัดรังสีน้อย (มีปริมาณ H2S / CO2 น้อย ๆ ต้องการควบคุมปริมาณซัลฟ์เฟอร์)
