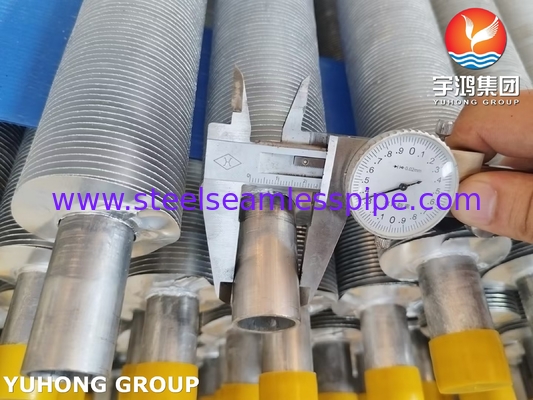

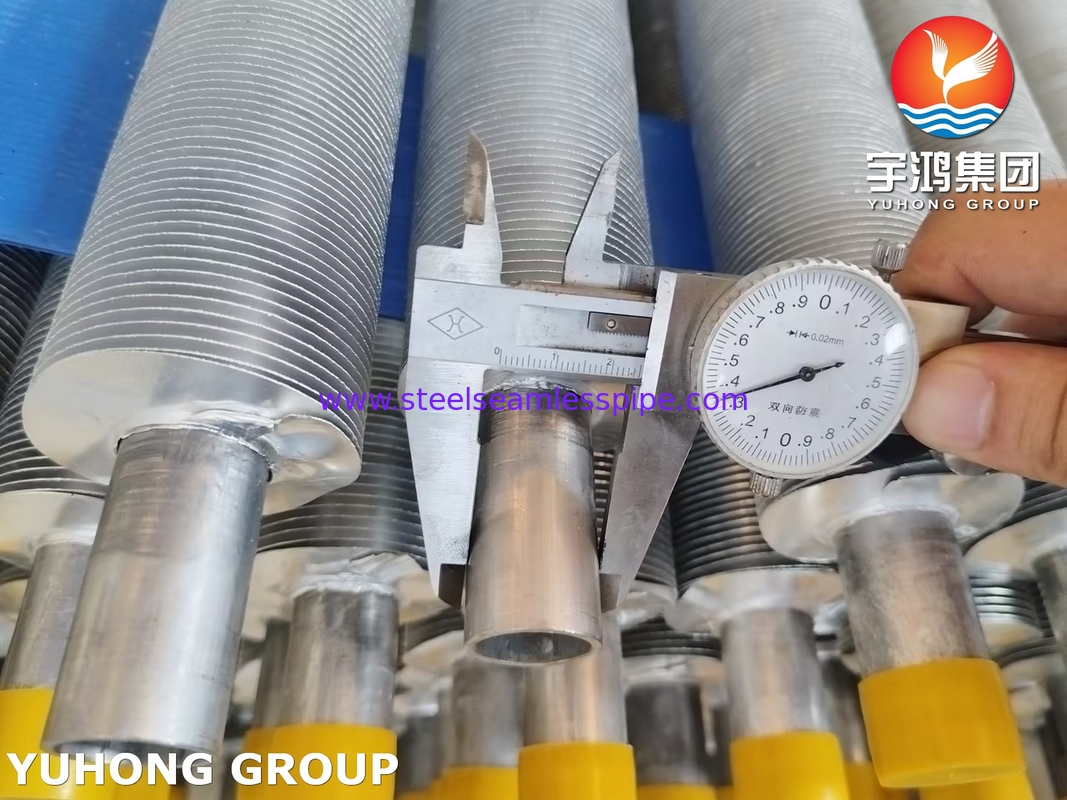

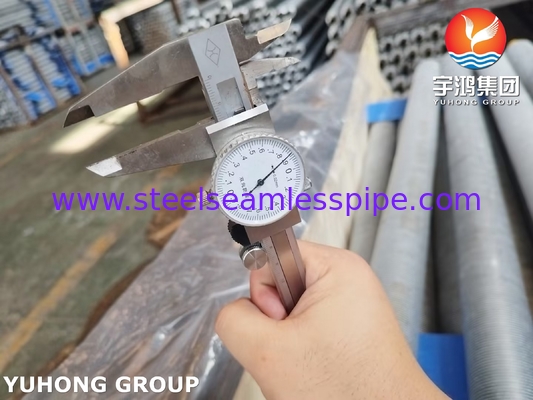

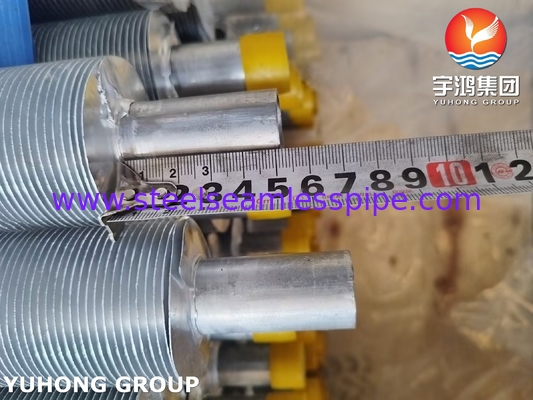

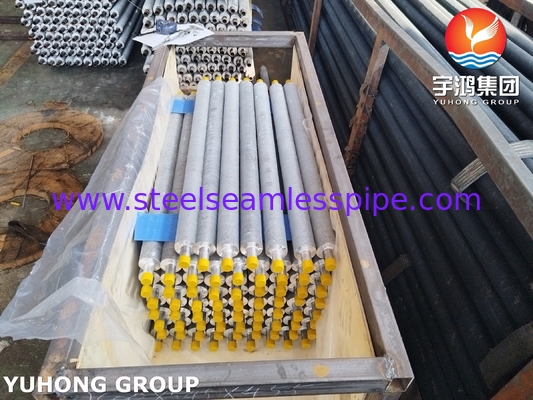

ASME SA249 สแตนเลส วูอนด์ฟินทุ๊บฟินชนิด L
ท่อปีกใช้อะไร?
ท่อที่มีปีกเป็นส่วนประกอบหลักของเครื่องแลกเปลี่ยนความร้อน พวกเขาเป็นชุดของท่อที่มีปีกเพิ่มขึ้นในด้านนอกเพื่อเพิ่มพื้นที่สัมผัสกับของเหลวภายนอกเพื่อแลกเปลี่ยนความร้อนและระหว่างของเหลวภายในท่อและของเหลวภายนอกของท่อท่อที่มีปีกเป็นท่อเรียบเหล็กคาร์บอนที่มีปีกอลูมิเนียมผสมอัลลูมิเนียม
สายโลหะ (อลูมิเนียม, ทองแดง หรือเหล็กไร้ขัดสี) ถูกติดต่อกับผิวนอกของท่อฐานโดยการล่อ, การปั่นหรือการใส่หน้าที่หลักของมันคือการเพิ่มพื้นที่แลกเปลี่ยนความร้อนและปรับปรุงประสิทธิภาพการถ่ายทอดความร้อนในด้านอากาศ.
สายปีกบิดในมุมเฉพาะ (เช่นมุมกระพริบของ 30 ° ~ 60 °) เพื่อสร้างปีกสไพร่ต่อเนื่อง, ซึ่งอาจมีเครื่องหมายว่า "ประเภท L".
รากของปีกมีรูปร่างเป็น "L" และติดต่อกับท่อฐานโดยการล็อคกลไกหรือผสมเพื่อเพิ่มความแข็งแรงต่อต้านระหว่างปีกและท่อฐานและป้องกันการปลด
ข้อดีหลักอาจเป็นผลงานต่อต้านการสั่นหรือโครงสร้างการถ่ายทอดความร้อนพิเศษ ในอุตสาหกรรมปิโตรเคมี ท่อปีกดังกล่าวมักถูกใช้ในเครื่องเย็นอากาศการฟื้นฟูความร้อนจากสิ่งเสีย และกรณีอื่นๆ, และจําเป็นต้องถูกเลือกขึ้นอยู่กับลักษณะของสื่อ (อุณหภูมิ, ความเกรี้ยว), สภาพแวดล้อม (ความเร็วลม, ฝุ่น) และปัจจัยค่าใช้จ่าย
ข้อดีหลัก
การถ่ายทอดความร้อนอย่างมีประสิทธิภาพ: พื้นที่ผิวขยายของปีกสามารถถึง 10 ~ 30 เท่าของท่อพื้นฐาน, ปรับปรุงประสิทธิภาพการถ่ายทอดความร้อนในด้านอากาศอย่างสําคัญ
ความต้านทานต่อการกัดกรอง: หากใช้ปีกอลูมิเนียม + ท่อฐานสแตนเลสคาร์บอน (Al-Fe bimetallic) มันมีข้อดีทั้งในเรื่องค่าใช้จ่ายและความต้านทานต่อการกัดกรองในอากาศ
ความแข็งแรงทางเครื่องจักร: การออกแบบรากทรง L หรือกระบวนการผสมผสานรับประกันว่าปีกไม่ง่ายที่จะหล่นลงในการไหลของอากาศความเร็วสูง
ประหยัด: ค่าใช้จ่ายต่ํากว่าท่อปีกม้วน (ปีกฝัง) เหมาะสําหรับการใช้งานขนาดใหญ่
SS304 สารประกอบเคมี
| ธาตุ |
% ปัจจุบัน |
| คาร์บอน (C) |
0.07 |
| โครเมียม (Cr) |
17.50 - 1950 |
| มังกานีส (Mn) |
2.00 |
| ซิลิคอน (Si) |
1.00 |
| โฟสฟอรัส (P) |
0.045 |
| ซัลเฟอร์ (S) |
0.015b) |
| นิเคิล (Ni) |
80.00 - 10.50 |
| ไนโตรเจน (N) |
0.10 |
| เหล็ก (Fe |
เงินเหลือ |
SS304 คุณสมบัติทางกล
| อสังหาริมทรัพย์ |
มูลค่า |
| ความ แข็งแรง อย่าง ครบถ้วน |
210 MPa |
| การเครียด |
210 นาที MPa |
| ความแข็งแรงในการดึง |
520 - 720 MPa |
| ความยาว |
45 นาที% |
การใช้งาน
เครื่องเย็นอากาศ:
ใช้ในการเย็นน้ํามันและก๊าซอุณหภูมิสูง (เช่นก๊าซออกของหน่วยกระบวนการกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวน)
ตัวอย่าง: หลอด Wound Fin ใช้กันทั่วไปในเครื่องเย็นอากาศมาตรฐาน API 661 และชนิดปีกถูกเลือกตามอุณหภูมิกลาง (เช่นปีกสแตนเลสสําหรับอุณหภูมิสูง)
ระบบการฟื้นฟูความร้อนที่เสีย:
สําหรับการฟื้นฟูความร้อนในเครื่องปั่นความร้อนจากก๊าซสูบ ปีกวัสดุต้องทนต่อการออกซิเดชั่นในอุณหภูมิสูง (เช่นเหล็กดัดเหล็ก 409)
อุปกรณ์เย็น:
ท่อปีกภายนอกของอะโมเนียค หรือฟรีอน คอนเดนเซเซอร์ ปีกอลูมิเนียมสามารถลดน้ําหนักและป้องกันการกัดกร่อน
