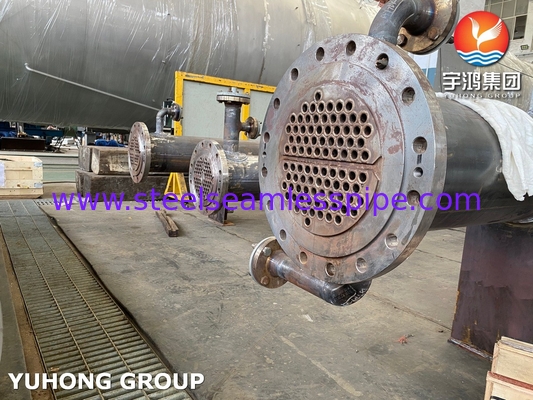

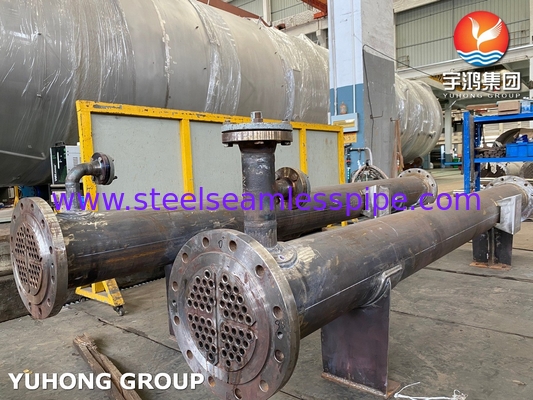

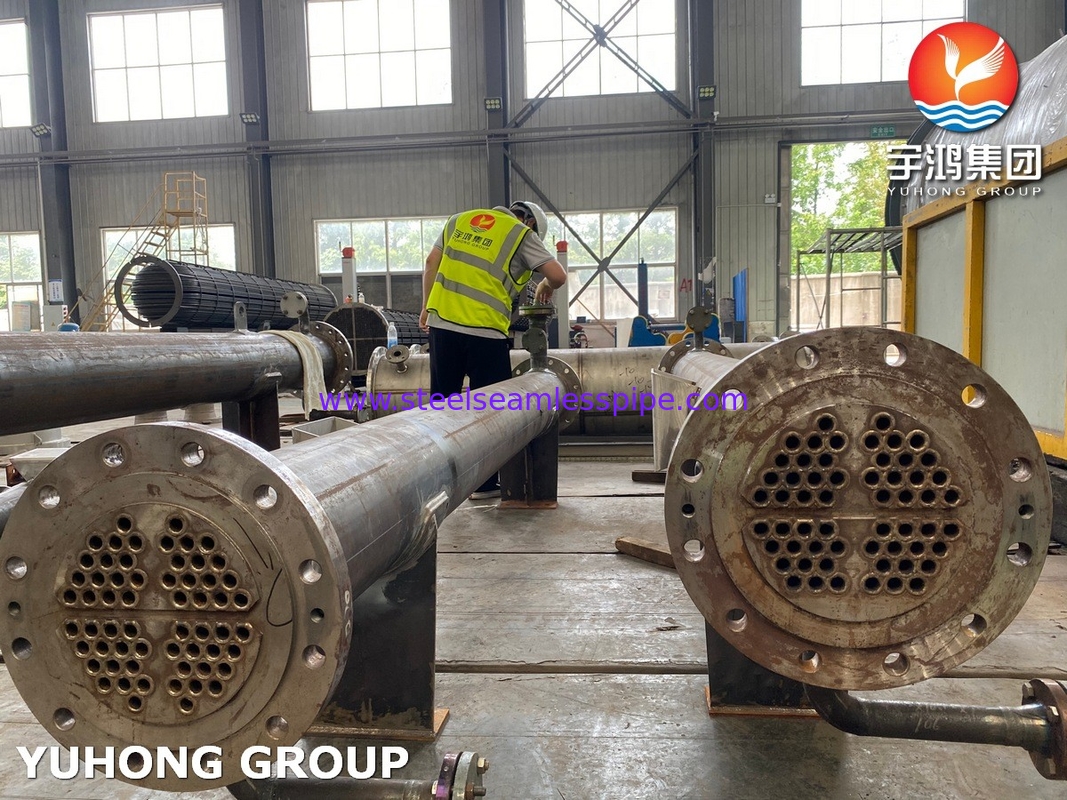

เครื่องแลกเปลี่ยนความร้อนกระเป๋าและท่อด้วยท่อ SS31803 SA-106 เกรด B Shell ASME ตอนที่ VIII

เครื่องแลกเปลี่ยนความร้อนกระเป๋าและท่อที่มีท่อ SS31803 และ SA-106 เกรด B Shell ASME ตอนที่ VIII

• ครับความทนทาน: ท่อ SS31803 ทนต่อการแตกของสารคลอริด (SCC) ในสภาพแวดล้อมที่รุนแรง
• ครับการติดตาม: MTCs ครบ (ใบรับรองการทดสอบโรงงาน) สําหรับวัสดุทั้งหมด
• ครับการสอดคล้องทั่วโลก: ตอบสนองมาตรฐาน ASME, PED 2014/68/EU และ EN 13445

SS31803 ท่อและ SA-106 เกรด B Shellวัสดุการสร้างครับ

• ครับเปลือก: ASME SA106 สแตนเลสคาร์บอนเกรด B (ความทนต่ออุณหภูมิ / ความดันสูง)
• ครับท่อ: ASTM SA789 UNS S31803 สแตนเลสดุเพล็กซ์ (ความทนทานต่อการกัดสนิมคลอริดที่ดีกว่า เหมาะสําหรับการใช้งานทางทะเล / เคมี)
• ครับองค์ประกอบสําคัญ:
  • ครับใบท่อ: SA266-4N + SS31803 โครงการป้องกันการกัดกร่อนแบบสองชั้น
  • ครับผ่า / แผ่นรองรับ: SA516-70 เหล็กคาร์บอน (ความสมบูรณ์แบบทางโครงสร้างสูง)
  • ครับแฟลนเจอร์ & เครื่องแนบ: SA193-B7/SA194-2H โบลท์และลูกเล็บสตูด (การหมุนยางความแข็งแรงสูงที่สอดคล้องกับ ASME)

ครับ

ครับการสอดคล้องกับ ASME ภาค VIII ภาค 1ครับ

• การติดตามข้อมูลของวัสดุและกระบวนการผลิตได้อย่างเต็มที่
• การทดสอบความดันถึงความดันการออกแบบ 1.5x โดยวิธีการ hydrostatic/pneumatic

ครับ

ครับการออกแบบที่สามารถปรับแต่งได้ครับ

• ครับการตั้งค่าแบบเลือก: ใบท่อคงที่, ท่อ U, หรือการออกแบบหัวลอย
• ครับอุปกรณ์เสริม: ป้ายชื่อ SA240-304, ป้ายยก SA516-70N และป้ายกดดิน SA36 (ความปลอดภัยทางไฟฟ้าเคมี)

ครับรายละเอียดการทํางานครับ

• ครับความดันการออกแบบสูงสุด: 1500 psi (ด้านเปลือก) 1200 psi (ด้านท่อ)
• ครับระยะความร้อน: -20°C ถึง 350°C
• ครับผิวเคลือบ: 3.2μm Ra สําหรับประสิทธิภาพการถ่ายทอดความร้อนที่ดีที่สุด

ตารางรายละเอียดเทคนิคครับ
