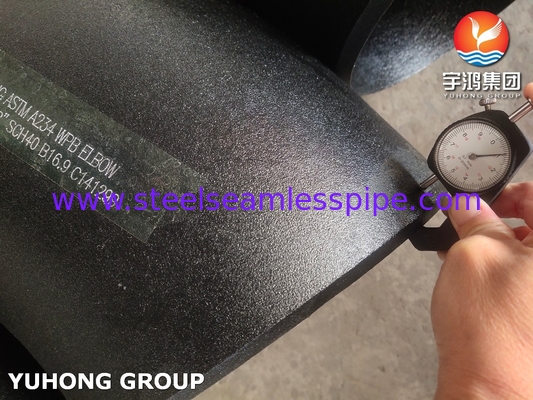

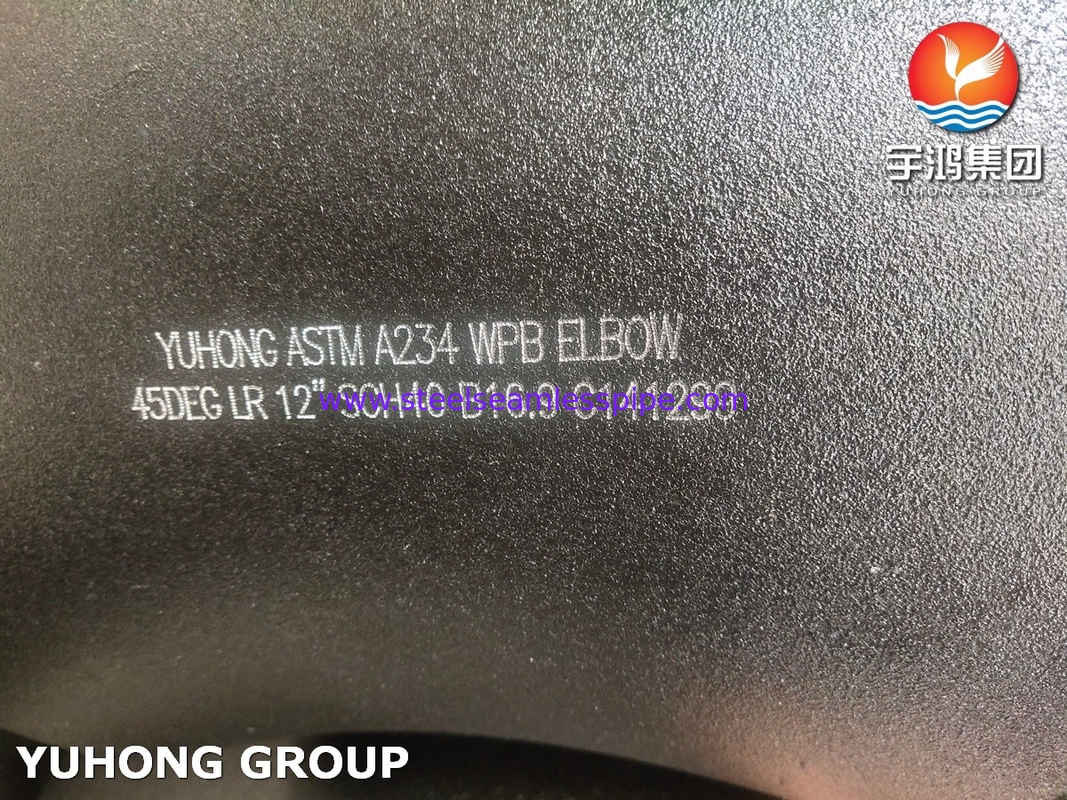

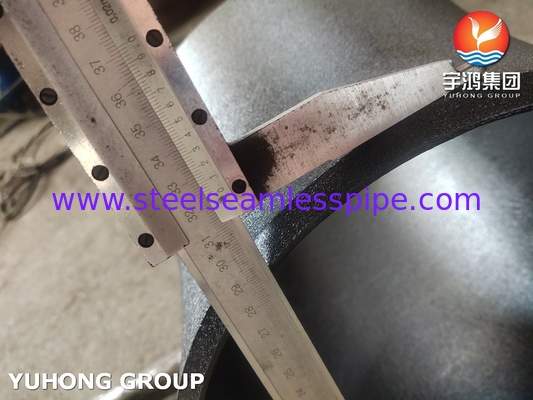

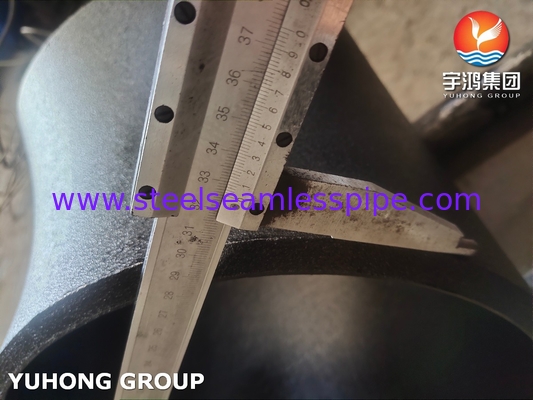

ASTM A234 WPB กระโปรงเหล็กคาร์บอนเอลโคว 45DEG LR Buttwelded B169

ข้อศอกเหล็กกล้าคาร์บอน ASTM A234 WPB 45DEG LR Buttwelded B16.9

ASTM A234 WPBข้อศอกเหล็กกล้าคาร์บอนเป็นข้อต่อท่อเหล็กกล้าคาร์บอนหลอมขึ้นรูปตามมาตรฐานอุตสาหกรรมที่เข้มงวดASTM A234เหมาะสำหรับงานบริการอุณหภูมิปานกลางและสูง และเชื่อมต่อโดยการเชื่อมชนเป็นหลัก คุณค่าหลักอยู่ที่ประสิทธิภาพโดยรวมที่ยอดเยี่ยม (ความแข็งแรง ความสามารถในการเชื่อม) ความน่าเชื่อถือ และต้นทุนที่ค่อนข้างต่ำ ทำให้เป็นโซลูชันมาตรฐานสำหรับการเปลี่ยนทิศทางในระบบท่อในหลายสาขาอุตสาหกรรม เช่น ปิโตรเลียม ก๊าซธรรมชาติ เคมี พลังงาน การต่อเรือ ฯลฯ

ข้อกำหนดทางเคมีของ ASTM A234 WPB

คุณสมบัติทางกลของ ASTM A234 WPB

กระบวนการผลิตและประเภทโครงสร้างของข้อศอกเหล็กกล้าคาร์บอน ASTM A234 WPB:

เทคโนโลยีการขึ้นรูป:

• การกดร้อน:การกดให้ความร้อนความถี่สูง เหมาะสำหรับการผลิตจำนวนมาก ต้องมีการบำบัดพื้นผิวออกซิเดชัน
• การขึ้นรูปด้วยการกดเย็น:ข้อศอกขนาดเล็กมักใช้ มีความแม่นยำสูง แต่ต้องทำการอบอ่อนเพื่อขจัดความเครียดภายใน
• ข้อศอกเชื่อม:สำหรับเส้นผ่านศูนย์กลางขนาดใหญ่ แผ่นเหล็กจะถูกรีดและเชื่อม ซึ่งมีต้นทุนต่ำ แต่ต้องมีการทดสอบแบบไม่ทำลาย

การจำแนกประเภทโครงสร้าง:

• มุม:45 ° (การเบี่ยงเบน), 90 ° (มุมฉาก), 180 ° (การคืนรูปตัว U)
• รัศมีความโค้ง:รัศมียาว (1.5D, ความต้านทานการไหลต่ำ) เทียบกับรัศมีสั้น (1D, พื้นที่กะทัดรัด)
• เกรดความหนาของผนัง:Sch40, Sch80, ฯลฯ จับคู่กับชุดความหนาของผนัง ASME B16.9

การประยุกต์ใช้ข้อศอกเหล็กกล้าคาร์บอน ASTM A234 WPB:

• อุตสาหกรรมปิโตรเลียมและก๊าซธรรมชาติ:เหล็กกล้าคาร์บอน WPB เป็นไปตามข้อกำหนดแรงดันตั้งแต่ อุณหภูมิห้องถึงอุณหภูมิปานกลาง (-29 ° C~343 ° C) และมีต้นทุนต่ำกว่าเหล็กกล้าผสม เหมาะสำหรับสภาพแวดล้อมที่ไม่เป็นกรด ดังนั้นจึงสามารถใช้เป็นส่วนประกอบเชื่อมต่อสำหรับท่อรวบรวมและขนส่งน้ำมันและก๊าซ ระบบท่อโรงกลั่น ระบบท่อทางไกล ฯลฯ
• อุตสาหกรรมพลังงานและพลังงาน: วัสดุ WPB มีประสิทธิภาพที่เสถียรต่ำกว่า 343 ° C และสามารถใช้ร่วมกับวัสดุเกรดสูง เช่น P91/P22 เพื่อเพิ่มประสิทธิภาพด้านต้นทุน สามารถใช้สำหรับการเลี้ยวท่อไอน้ำหลักและท่อน้ำป้อนของหม้อไอน้ำในโรงไฟฟ้าพลังความร้อน (เช่น ข้อศอกผนังหนา Sch80 เพื่อทนต่อแรงกระแทกของไอน้ำแรงดันสูง); เชื่อมต่อท่อหลักและท่อสาขาในระบบทำความร้อนส่วนกลางในเมือง (พร้อมโค้ง 45 ° เพื่อลดความต้านทานของของเหลว); สามารถใช้สำหรับการเชื่อมต่อท่อหมุนเวียนน้ำที่ไม่เป็นกัมมันตภาพรังสีในเกาะทั่วไปในระบบเสริมพลังงานนิวเคลียร์ (ตามข้อกำหนด ASME B31.1)
• อุตสาหกรรมเคมีและปิโตรเคมี:ข้อศอกเหล็กกล้าคาร์บอน WPB สามารถเชื่อมต่อเครื่องปฏิกรณ์กับเครื่องแลกเปลี่ยนความร้อน ปั๊ม และอุปกรณ์อื่นๆ ในท่อทางเข้าและทางออกของเครื่องปฏิกรณ์ (ข้อศอกรัศมียาวช่วยลดความปั่นป่วนและปกป้องตัวเร่งปฏิกิริยา); การขนส่งตัวกลางที่เป็นกรดและด่างในท่อความเข้มข้นต่ำที่มีตัวกลางที่ไม่กัดกร่อนสูง (เช่น สารละลายกรดและด่างอ่อน) (ต้องมีการเคลือบด้วยสารเคลือบป้องกันการกัดกร่อน); เป็นการเชื่อมต่อการเลี้ยวสำหรับเครือข่ายท่อในระบบอัดอากาศ (ข้อศอกรัศมีสั้นเหมาะสำหรับการจัดวางที่กะทัดรัด)

ข้อศอกเหล็กกล้าคาร์บอน ASTM A234 WPB ได้กลายเป็นตัวเลือกทั่วไปในอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม พลังงาน และเคมี เนื่องจากความสามารถในการรับแรงดันปานกลาง การประมวลผลที่ง่าย และต้นทุนที่ควบคุมได้ แต่ในสภาวะที่มีการกัดกร่อนของกรด อุณหภูมิสูงพิเศษ (>343 ° C) หรือแรงดันสูงพิเศษ จะต้องเปลี่ยนด้วยเหล็กกล้าผสมซีรีส์ WP (เช่น WP11/WP22) หรือวัสดุสแตนเลส (เช่น ASTM A403) เมื่อทำการเลือก จำเป็นต้องประเมินลักษณะของตัวกลาง สภาพแวดล้อม และมาตรฐานอุตสาหกรรมอย่างครอบคลุม
