บ้าน ผลิตภัณฑ์เครื่องแลกเปลี่ยนความร้อน

เครื่องแลกเปลี่ยนความร้อนแบบท่อและเปลือกชนิดแผ่นท่อคงที่ AEL, BEM, NEN ประเภท TEMA Class

รายละเอียดสินค้า:

สถานที่กำเนิด:	CN
ชื่อแบรนด์:	YUHONG
ได้รับการรับรอง:	ASME U Stamp, PED 2014/68/EU, ISO 9001/14001
หมายเลขรุ่น:	เครื่องแลกเปลี่ยนความร้อนแผ่นแผ่นคงที่

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	สามารถต่อรองได้
Packaging Details:	Weatherproofed with steel skids for ocean freight
เวลาการส่งมอบ:	120 วัน
เงื่อนไขการชำระเงิน:	T / T, L / C ที่เห็น
สามารถในการผลิต:	15 ชุด/เดือน

ติดต่อ

ผลิตภัณฑ์ทั้งหมด

ท่อไร้รอยต่อสแตนเลส (290)

ท่อไร้รอยต่อสแตนเลส (277)

ท่อสแตนเลสดูเพล็กซ์ (127)

ท่อสแตนเลสดูเพล็กซ์ (29)

ท่อเข็ม (107)

ท่อครีบ (631)

เครื่องแลกเปลี่ยนความร้อน (17)

ท่อแลกเปลี่ยนความร้อน (424)

พวงท่อแลกเปลี่ยนความร้อน (37)

แผ่นท่อแลกเปลี่ยนความร้อน (116)

เครื่องสลับความร้อน (36)

แอร์เย็น (8)

ภาชนะรับความดัน (4)

ท่อเชื่อมสแตนเลส (57)

ท่อสแตนเลสสตีล (114)

โลหะผสมนิกเกิลท่อ (261)

ท่อโลหะผสมนิกเกิล (79)

ท่อโลหะผสมทองแดง (227)

ท่อเหล็กอัลลอยด์ (184)

ท่อไทเทเนียม (10)

Bright Annealed Tube (153)

ท่อหม้อไอน้ำ (145)

ข้อต่อเหล็ก (804)

หน้าแปลนเหล็ก (590)

คนอื่น (391)

ชิ้นส่วนสำหรับงานหุ้ม (7)

รายละเอียดสินค้า

ท่อ:	ASTM SA179 ท่อเหล็กก๊าบอนไร้สาย	ความดันออกแบบ (หลอด):	4.0 MPa (580 psi)
ท่อ Od:	19.05 มม	แผ่นท่อ:	SA516 Gr.70 + SS309L clad layer (Bonded ระเบิด)
ความดันออกแบบ (เปลือก):	2.5 MPa (362 psi)	เปลือก:	ASTM SA516 gr.70 เหล็กกล้า
วัสดุที่ยุ่งเหยิง:	SA516 gr.70 เหล็กกล้าคาร์บอน (ตัดแผ่นกั้น 25%, segmental)
เน้น:	ASTM SA179 ท่อเหล็กก๊าบอนไร้สาย , เครื่องแลกเปลี่ยนความร้อน ท่อเหล็กคาร์บอนไร้สาย

เครื่องแลกเปลี่ยนความร้อนแบบท่อและเปลือกชนิดแผ่นท่อคงที่ AEL, BEM, NEN Type TEMA Class

Yuhong Holding Group Co., Ltdเป็นผู้นำระดับโลกที่ได้รับการยอมรับในการผลิตและจัดหาอุปกรณ์อุตสาหกรรม รวมถึงเครื่องแลกเปลี่ยนความร้อน, เครื่องทำความร้อนแบบเผาไหม้, เครื่องทำความเย็นอากาศ และส่วนประกอบสำคัญต่างๆ ด้วยประสบการณ์หลายทศวรรษและความมุ่งมั่นในการส่งมอบผลิตภัณฑ์ที่มีคุณภาพสูงสุด เราให้บริการลูกค้าในหลากหลายอุตสาหกรรมทั่วโลก หนึ่งในข้อเสนอระดับพรีเมียมของเราคือ ท่อเหล็กคาร์บอนไร้รอยต่อ ASTM SA179ซึ่งออกแบบมาโดยเฉพาะสำหรับ เครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคงที่. SA179 เป็นที่รู้จักกันดีในเรื่องการนำความร้อนที่ดีเยี่ยม ความทนทาน และความน่าเชื่อถือ ท่อไร้รอยต่อ SA179 จึงเป็นตัวเลือกที่เหมาะสมที่สุดสำหรับระบบแลกเปลี่ยนความร้อนที่มีประสิทธิภาพและใช้งานได้ยาวนาน

1. องค์ประกอบทางเคมีและคุณสมบัติทางกลของ ASTM SA179

ธาตุ	องค์ประกอบ (%)
คาร์บอน (C)	≤ 0.06
แมงกานีส (Mn)	0.27–0.63
ฟอสฟอรัส (P)	≤ 0.035
กำมะถัน (S)	≤ 0.035

ปริมาณคาร์บอนต่ำใน SA179 ช่วยลดความเสี่ยงของการตกตะกอนของคาร์ไบด์ ทำให้มั่นใจได้ถึงความเหนียวและความสามารถในการเชื่อมที่เหนือกว่า ในขณะที่ยังคงรักษาการนำความร้อนที่ดีเยี่ยม

คุณสมบัติ	ค่า
ความต้านทานแรงดึง	≥ 325 MPa (47,000 psi)
ความแข็งแรงของจุดคราก	≥ 180 MPa (26,000 psi)
การยืดตัว	≥ 35%
ความแข็ง	≤ 72 HRB

คุณสมบัติทางกลเหล่านี้ทำให้มั่นใจได้ว่าท่อไร้รอยต่อ SA179 สามารถทนต่อแรงดันและอุณหภูมิสูง ในขณะที่ยังคงรักษาความสมบูรณ์ของโครงสร้างและการถ่ายเทความร้อนที่มีประสิทธิภาพ

2. ข้อมูลจำเพาะทางเทคนิค

เลขที่	พารามิเตอร์	ข้อมูลจำเพาะ
1	แรงดันออกแบบ (เปลือก)	2.5 MPa (362 psi)
2	แรงดันออกแบบ (ท่อ)	4.0 MPa (580 psi)
3	มาตรฐานหัวฉีด	ANSI B16.5 RF Flanges (Class 150/300)
4	วัสดุหน้าแปลน	ASTM A105 Forged Carbon Steel
5	ชนิดปะเก็น	Spiral-Wound (SS316L + Graphite Filler)
6	สลักเกลียว	ASTM A193 B7 Studs + A194 2H Nuts
7	การรองรับ	Fixed Saddle Supports (SA516 Gr.70)
8	การตกแต่งพื้นผิว (เปลือก)	Sandblasted (SA 2.5) + Epoxy Coating (≥120 μm)
9	การตกแต่งภายในท่อ	Electropolished (Ra ≤0.8 μm)
10	ประสิทธิภาพความร้อน	≥95% (Clean Condition)
11	ค่าสัมประสิทธิ์การถ่ายเทความร้อน	500–1,200 W/m²·K (แตกต่างกันไปตามความเร็วไอน้ำ)
12	แรงดันตกคร่อมด้านเปลือก	≤0.05 MPa (7.25 psi)
13	แรงดันตกคร่อมด้านท่อ	≤0.1 MPa (14.5 psi)
14	ความต้านทานการเปรอะเปื้อน	0.0002 m²·K/W (ด้านท่อ) / 0.0001 m²·K/W (ด้านเปลือก)
15	อัตราการไหลของไอน้ำสูงสุด	50–200 t/h
16	ความสามารถในการควบแน่น	10–100 MW
17	มาตรฐานการเชื่อม	ASME Sec IX (SAW สำหรับรอยเชื่อมตามยาว, GTAW สำหรับข้อต่อท่อกับแผ่นท่อ)
18	วิธีการ NDT	100% RT (รอยเชื่อมเปลือก), PT (ข้อต่อแผ่นท่อ), UT (ความสมบูรณ์ของพันธะหุ้ม)
19	การทดสอบ Hydrostatic	1.5× แรงดันออกแบบ (30 นาที, ไม่มีการรั่วไหล)
20	การทดสอบ Pneumatic	1.1× แรงดันออกแบบ (การตรวจจับการรั่วไหลของสเปกโตรเมตรีมวลสารฮีเลียม)
21	การตรวจสอบโดยบุคคลที่สาม	TÜV/SGS Witnessed (Optional)
22	การรับรอง	ASME U Stamp, PED 2014/68/EU, ISO 9001/14001
23	สภาพแวดล้อมการติดตั้ง	ในร่ม/กลางแจ้ง (การป้องกัน IP55), เขตแผ่นดินไหว 4 (IBC 2018)

3. การออกแบบเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคงที่

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคงที่เป็นหนึ่งในประเภทของเครื่องแลกเปลี่ยนความร้อนที่พบได้บ่อยที่สุด ได้รับการออกแบบให้มีท่อติดอยู่กับแผ่นท่ออย่างถาวร ทำให้โครงสร้างเรียบง่ายและแข็งแรงทนทาน ถูกนำไปใช้ในงานอุตสาหกรรมที่หลากหลายซึ่งจำเป็นต้องมีการถ่ายเทความร้อนที่มีประสิทธิภาพ ท่อเหล่านี้เหมาะอย่างยิ่งสำหรับเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคงที่ที่ทำงานภายใต้แรงดันและอุณหภูมิสูง เหมาะสมอย่างยิ่งสำหรับระบบเหล่านี้เนื่องจากคุณสมบัติการถ่ายเทความร้อนที่ดีเยี่ยมและความสามารถในการทนต่อแรงดันและอุณหภูมิสูง

ข้อดีของเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคงที่

การออกแบบที่คุ้มค่าเหมาะสำหรับเครื่องปฏิกรณ์และเครื่องแลกเปลี่ยนความร้อนในโรงงานผลิตสารเคมี
- โครงสร้างที่เรียบง่ายโดยไม่มีส่วนประกอบลอยตัว ช่วยลดต้นทุนการผลิตและการบำรุงรักษา
ประสิทธิภาพสูงเหมาะสำหรับเครื่องปฏิกรณ์และเครื่องแลกเปลี่ยนความร้อนในโรงงานผลิตสารเคมี
- พื้นที่ผิวขนาดใหญ่ของท่อช่วยให้การถ่ายเทความร้อนระหว่างของเหลวมีประสิทธิภาพ
ความทนทานเหมาะสำหรับเครื่องปฏิกรณ์และเครื่องแลกเปลี่ยนความร้อนในโรงงานผลิตสารเคมี
- การออกแบบแผ่นท่อคงที่มีความแข็งแรงและสามารถรับมือกับสภาพการทำงานที่รุนแรงได้
การใช้งานที่หลากหลายเหมาะสำหรับเครื่องปฏิกรณ์และเครื่องแลกเปลี่ยนความร้อนในโรงงานผลิตสารเคมี
- เหมาะสำหรับของเหลวต่างๆ รวมถึงของเหลวและก๊าซ ทำให้ใช้งานได้หลากหลายสำหรับอุตสาหกรรมต่างๆ

4. การใช้งานท่อไร้รอยต่อ ASTM SA179

ท่อเหล็กคาร์บอนไร้รอยต่อ ASTM SA179ถูกนำไปใช้ในงานอุตสาหกรรมที่หลากหลายซึ่งจำเป็นต้องมีการถ่ายเทความร้อนที่มีประสิทธิภาพ ท่อเหล่านี้เหมาะอย่างยิ่งสำหรับเครื่องแลกเปลี่ยนความร้อนแบบแผ่นท่อคงที่ที่ทำงานภายใต้แรงดันและอุณหภูมิสูงพื้นที่การใช้งานหลัก

อุตสาหกรรมปิโตรเคมี

:เหมาะสำหรับเครื่องปฏิกรณ์และเครื่องแลกเปลี่ยนความร้อนในโรงงานผลิตสารเคมี
- การผลิตไฟฟ้า
:เหมาะสำหรับเครื่องปฏิกรณ์และเครื่องแลกเปลี่ยนความร้อนในโรงงานผลิตสารเคมี
- อุตสาหกรรมน้ำมันและก๊าซ
:เหมาะสำหรับเครื่องปฏิกรณ์และเครื่องแลกเปลี่ยนความร้อนในโรงงานผลิตสารเคมี
- ระบบ HVAC
:เหมาะสำหรับเครื่องปฏิกรณ์และเครื่องแลกเปลี่ยนความร้อนในโรงงานผลิตสารเคมี
- อุตสาหกรรมอาหารและเครื่องดื่ม
:เหมาะสำหรับเครื่องปฏิกรณ์และเครื่องแลกเปลี่ยนความร้อนในโรงงานผลิตสารเคมี
- การแปรรูปทางเคมี
:เหมาะสำหรับเครื่องปฏิกรณ์และเครื่องแลกเปลี่ยนความร้อนในโรงงานผลิตสารเคมี

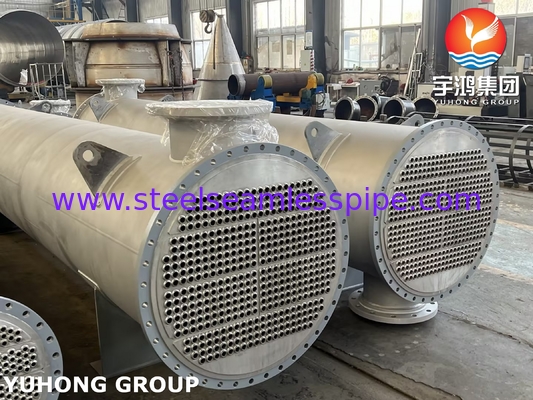

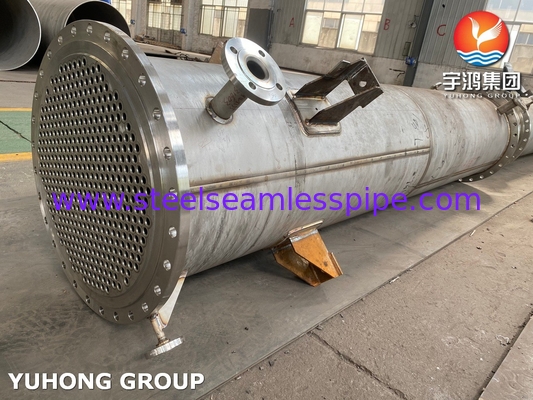

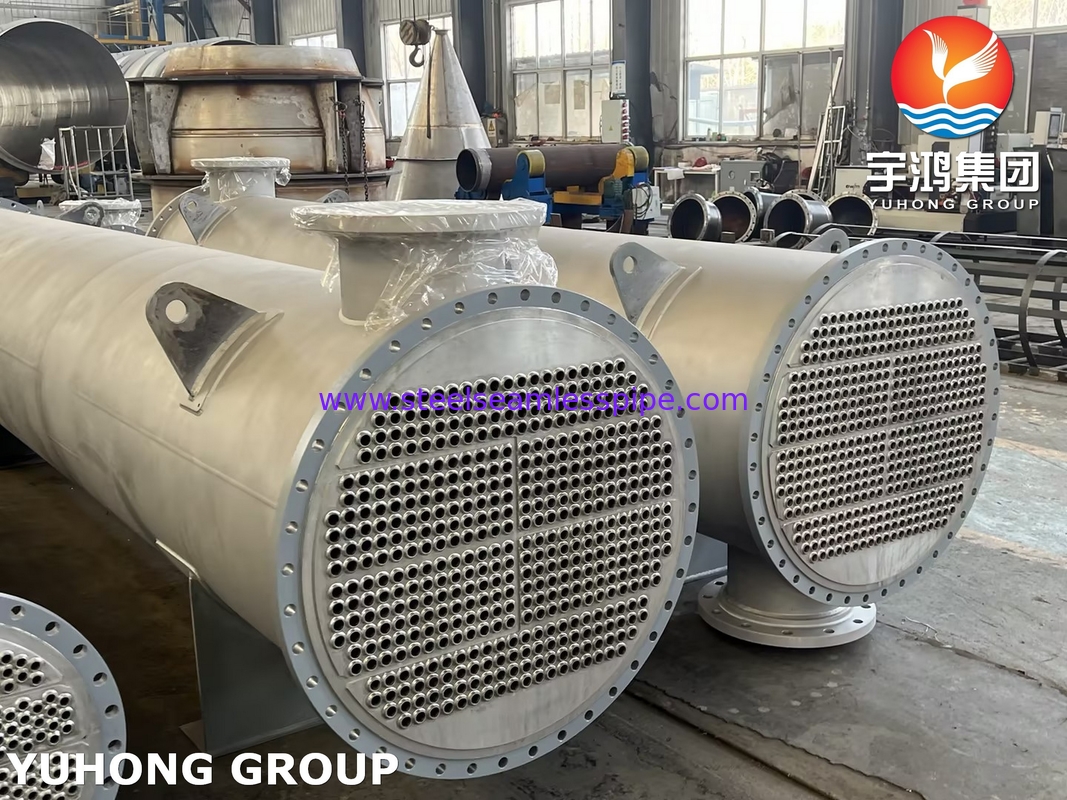

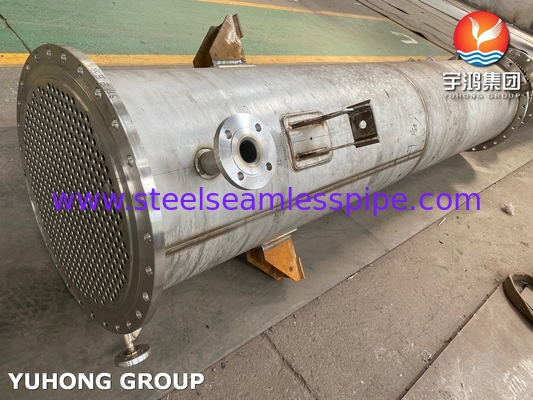

เครื่องแลกเปลี่ยนความร้อนแบบท่อและเปลือกชนิดแผ่นท่อคงที่ AEL, BEM, NEN ประเภท TEMA Class 0
