ASME SA336 F11 CL2 โลหะสแตนเลส โฟกชั่น เครื่องดัน

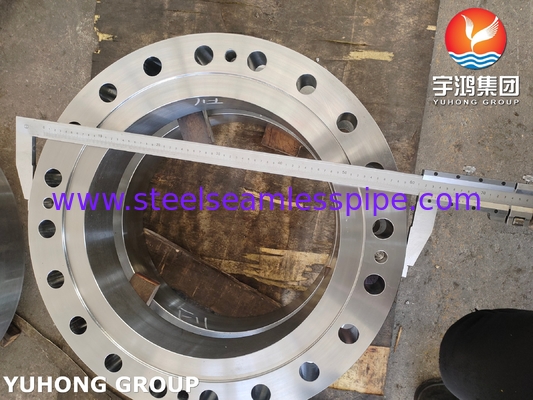

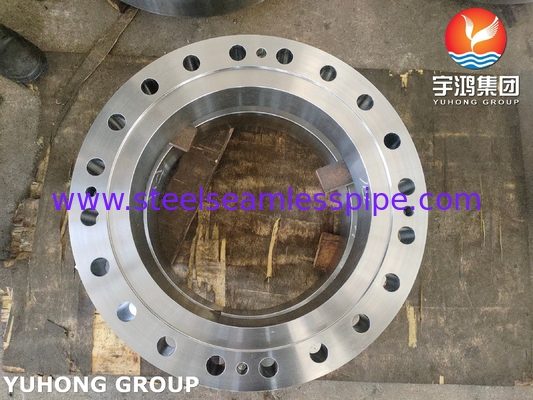

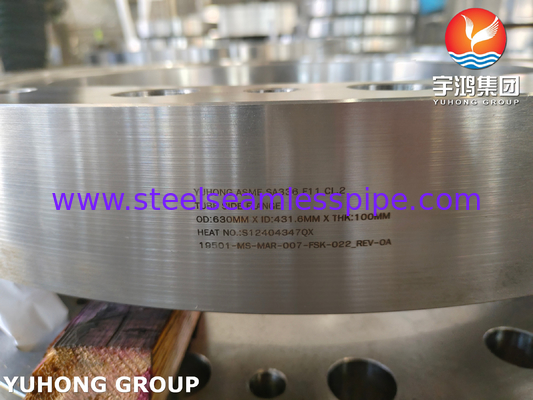

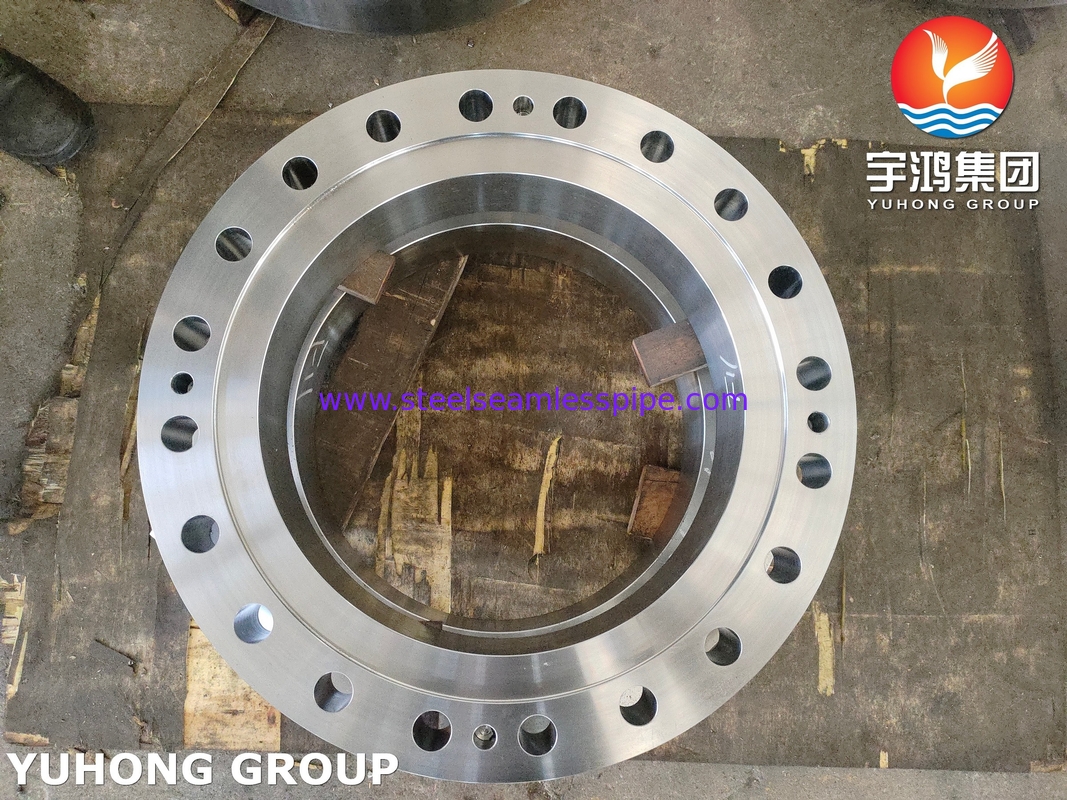

ASME SA336 Forgings F11 CL2 หน้าแปลนเหล็กอัลลอย หน้าแปลนสำหรับภาชนะรับความดัน

ASME SA336 เป็นข้อกำหนดวัสดุสำหรับ ส่วนประกอบเหล็กหลอม (เช่น หน้าแปลน, ข้อต่อ, วาล์ว) ที่มีไว้สำหรับใช้งานที่อุณหภูมิสูงและความดันสูงในภาชนะรับความดัน, หม้อไอน้ำ และโรงไฟฟ้า ครอบคลุมข้อกำหนดสำหรับองค์ประกอบทางเคมี, การอบชุบด้วยความร้อน, คุณสมบัติทางกล และการทดสอบการตีขึ้นรูป F11 Cl2 ทนทานต่อการเกิดออกซิเดชันและการเกิดซัลไฟเดชันในสภาพแวดล้อมไฮโดรคาร์บอนหรือไอน้ำที่มีอุณหภูมิสูง หน้าแปลนชนิดนี้เชื่อมต่อ ชุดท่อ กับภาชนะรับความดันหรือระบบท่อ และปิดผนึกของเหลวกระบวนการ (เช่น ไอน้ำ, ไฮโดรคาร์บอน, สื่อกัดกร่อน) ภายใต้ความดัน/อุณหภูมิสูง

SA336 เทียบกับ A182: SA336 โดยทั่วไปใช้สำหรับการตีขึ้นรูปขนาดใหญ่หรือแบบกำหนดเองในภาชนะรับความดัน ในขณะที่ A182 เป็นมาตรฐานสำหรับท่อ

เกรด F11: เหล็กอัลลอยโครเมียม-โมลิบดีนัม (Cr-Mo) ที่มีองค์ประกอบโดยประมาณ:

• • โครเมียม (Cr) 1.25%

  • โมลิบดีนัม (Mo) 0.5%

  • คาร์บอน, แมงกานีส, ซิลิคอน และธาตุอื่นๆ

  • ให้ความแข็งแรงในการคืบคลานที่ดีเยี่ยม, ความต้านทานต่อการเกิดออกซิเดชัน และประสิทธิภาพที่อุณหภูมิสูง (โดยทั่วไปสูงถึง ~593°C / 1100°F)

คลาส 2 (Cl2): ระบุ สภาพการอบชุบด้วยความร้อน:

• ดับและอบคืนตัว (Q&T): เพิ่มความแข็งแรงและความเหนียวเมื่อเทียบกับคลาส 1 (อบปกติและอบคืนตัว)

• คุณสมบัติทางกลโดยทั่วไป ได้แก่:

  • ความต้านทานแรงดึง: ≥585 MPa (85 ksi)

  • ความแข็งแรงคราก: ≥380 MPa (55 ksi)

การเปรียบเทียบกับหน้าแปลนด้านเปลือก

• ด้านท่อเทียบกับด้านเปลือก:

  • ด้านท่อ: โดยทั่วไปจัดการของเหลวกระบวนการที่มีแรงดันสูงกว่า (เช่น ไอน้ำ, ก๊าซกระบวนการ)

  • ด้านเปลือก: มักจะมีความดันต่ำกว่า แต่มีพื้นที่การไหลที่ใหญ่กว่า (เช่น น้ำหล่อเย็น)

  • ข้อกำหนดด้านวัสดุอาจแตกต่างกันไปขึ้นอยู่กับความรุนแรงของของเหลวและอุณหภูมิ

การใช้งานเฉพาะอุตสาหกรรม

• น้ำมันและก๊าซ: การวัดปริมาณน้ำมันดิบในท่อแรงดันสูง (เช่น มาตรฐาน API 14.3/AGA-3)

• การผลิตไฟฟ้า: การวัดการไหลของไอน้ำในกังหัน (สอดคล้องกับ ASME PTC 6)

• ปิโตรเคมี: ท่อป้อนหน่วยเอทิลีน/แครกเกอร์ (ทนต่อการเปราะของไฮโดรเจน)

• นิวเคลียร์: ระบบระบายความร้อนเสริม (ASTM A182 F5 ไม่ได้ใช้สำหรับวงจรหลัก แต่ใช้ในวงจรทุติยภูมิ)

• หม้อไอน้ำ

• ภาชนะรับความดัน
