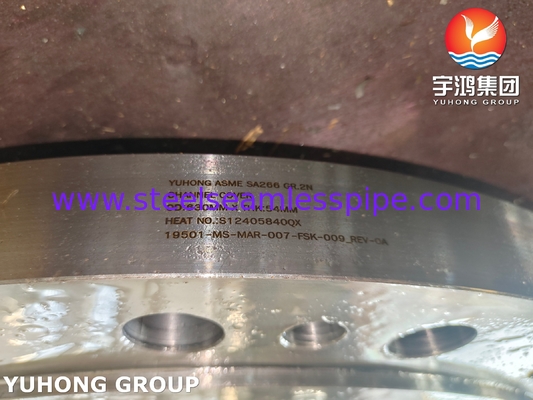

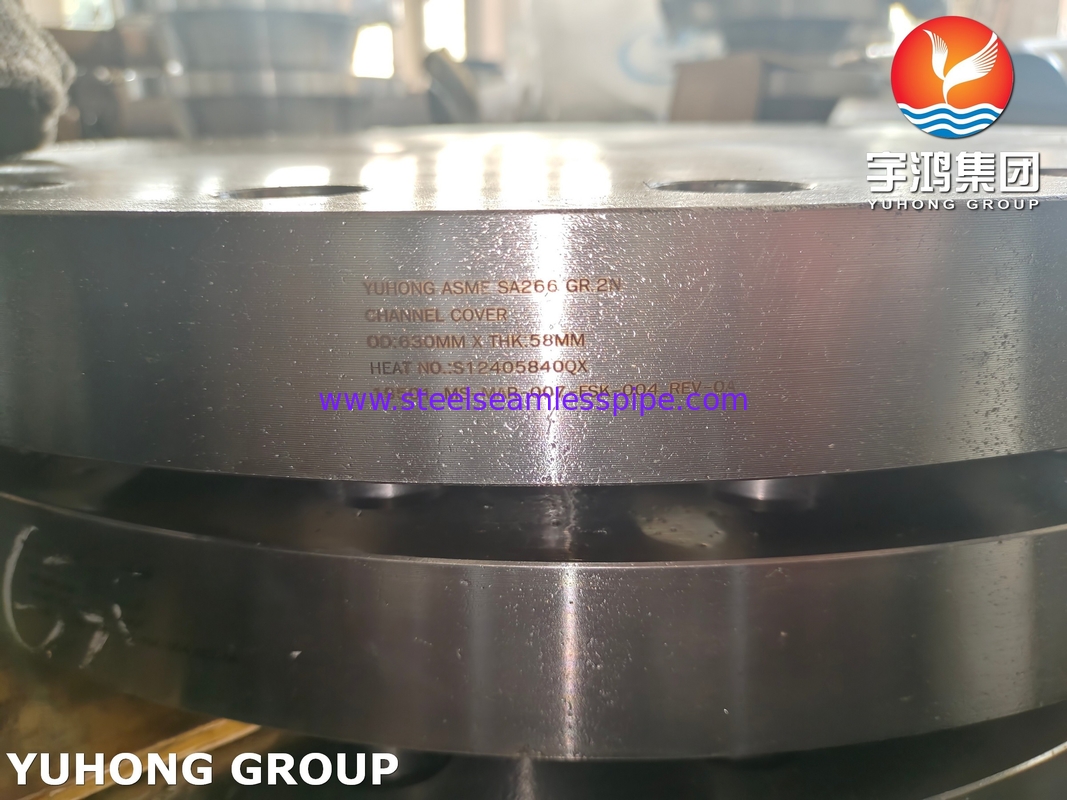

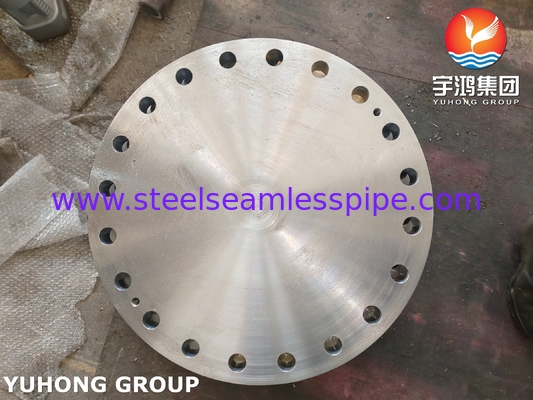

อะไหล่แลกเปลี่ยนความร้อน ASTM A266 ASME SA266 GR.2N ช่องปิดคลื่น
คํานิยาม:
ช่องปิดเป็น ช่องปิดหรือ ช่องปิดที่ใช้ในการปิดหรือปกป้องช่องในอุปกรณ์ (เช่นช่องเหลว, ช่องเคเบิลหรือช่องโครงสร้างเครื่องกล)มันถูกใช้อย่างแพร่หลายในอุปกรณ์อุตสาหกรรม, ระบบกลหรือโครงสร้างอาคาร ปฏิบัติหน้าที่หลักคือป้องกันวัตถุต่างหากจากการเข้า, การประกันความปลอดภัยในการใช้งาน, หรือรักษาระบบปิด.
ฟังก์ชันหลัก:
1การป้องกัน:
- ป้องกันสารปนเปื้อนจากภายนอก เช่น ฝุ่น ละออง และของเหลวจากการเข้าไปในช่องทาง
- ป้องกันบุคลากรจากการสัมผัสพื้นที่อันตรายโดยบังเอิญ (เช่นชิ้นส่วนหมุน, อุณหภูมิสูงหรือส่วนประกอบไฟฟ้า)
2. การปิด:
- ในระบบของสารเหลว (เช่นปั๊มและวาล์ว) ช่องปิดช่องให้แน่ใจว่าช่องถูกปิดเพื่อป้องกันการรั่วไหล
- ในอุปกรณ์ไฟฟ้า ให้การป้องกันฝุ่นและน้ํา (เช่นเกรดการป้องกัน IP)
3การสนับสนุนโครงสร้าง
- ในบางการออกแบบ, กล่องสามารถใช้เป็นองค์ประกอบโครงสร้างเพื่อเพิ่มความแข็งแรงหรือความมั่นคงของช่องทาง.
สถานการณ์การใช้งานทั่วไป:
1ปั๊มและเครื่องบด
- ปิดช่องทางเข้าและช่องทางออกของของเหลวเพื่อให้แน่ใจว่าการปิดและปกป้องตัวหมุนภายในหรือหลอด (เช่น ช่องทางคลุม volute ของปั๊มหลุดศูนย์กลาง)
2- เครื่องเปลี่ยนความร้อน:
- ปิดช่องการไหลของสารเย็นหรือสื่อความร้อน เพื่อป้องกันการสูญเสียความร้อนหรือปนเปื้อน
3อุปกรณ์ไฟฟ้า
- ปกคลุมท่อสายไฟฟ้าหรือตู้ควบคุม เพื่อปกป้องสายไฟฟ้าและตอบสนองมาตรฐานความปลอดภัย
4อาคารและพื้นฐาน
- ปิดช่องระบายน้ําและท่อระบายอากาศ เพื่อป้องกันการอุดตันหรือสิ่งแพร่หลาย
5อุปกรณ์กล:
- ปกป้องอุปกรณ์ เช่น เครื่องมือเครื่องจักรและสายพานขนส่ง เพื่อให้การทํางานปลอดภัย
วัสดุและการออกแบบ:
วัสดุ
- โลหะ: เหล็กไร้ขัดสน (ทนต่อการกัดกรอง) อลูมิเนียม (เบา) เหล็กคาร์บอน (ความแข็งแรงสูง)
ความต้องการการประกอบเคมี
| รายการ |
Req.เคมีสําหรับ ASTM A266, % |
| Gr. 1 และ 2 |
Gr. 3 |
Gr. 4 |
| C |
≤ 0.30 |
≤ 0.35 |
≤ 0.30 |
| Mn |
0.40 ~ 105 |
0.80~135 |
0.80~135 |
| P |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| S |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| ใช่ |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
คุณสมบัติทางกล
ความยืดหยุ่น
ความต้องการ |
Gr. 1 |
Gr. 2 และ 4 |
Gr. 3 |
T.S. น้อยที่สุด
ksi [Mpa] |
60 ~ 85
[415~585] |
70 ~ 95
[485 ~ 655] |
75 ~ 100
[515~690] |
Y.S น้อยที่สุด
ksi [Mpa] |
30
[205] |
36
[250] |
37.5
[260] |
EL. ใน 2" หรือ
[62.5 มิลลิเมตร]
ขั้นต่ํา % |
23
[21] |
20
[18] |
19
[17] |
|
R.O.A.
ขั้นต่ํา %
|
38 |
33 |
30
|
ลักษณะการออกแบบ:
- การออกแบบที่ถอดออก (เพื่อการบํารุงรักษาและตรวจสอบง่าย)
- พร้อมเครื่องปักหรือโครงสร้างสล็อป (การปักที่เสริม)
- หน้าต่างโปร่งใส (เพื่อสังเกตสถานะการทํางานภายใน)
มาตรฐานที่เกี่ยวข้อง
- อุปกรณ์อุตสาหกรรม: ASME B31.3 (ท่อกระบวนการ), ISO 13857 (การป้องกันความปลอดภัยทางกล)
- การป้องกันไฟฟ้า: IEC 60529 (ระดับการป้องกัน IP)
- อาคาร: EN 1433 (มาตรฐานภาระสําหรับคลองคลอง)
ข้อพิจารณาในการเลือก:
1สภาพแวดล้อม: ทนทานต่อการกัดกร่อน (สภาพแวดล้อมทางเคมี) ทนต่ออุณหภูมิสูง (ระบบไฮโล)
2ความต้องการภาระ: ต้องทนต่อการก้าวเท้าของบุคลากรหรือความดันของอุปกรณ์ (เช่นการปกคลุมช่องทางพื้นอุตสาหกรรม)
3ความสะดวกในการบํารุงรักษา: ต้องถอดออกบ่อยเพื่อตรวจสอบหรือไม่
4.ความสอดคล้อง: สอดคล้องกับการรับรองความปลอดภัยและคุณภาพของอุตสาหกรรม (เช่น CE, UL)
ตัวอย่าง:
- ช่องปิดปั๊มหลุดศูนย์กลาง: ปกติหล่อจากสแตนเลส ติดด้วยบอลท์, มีปริมประทับในเพื่อป้องกันการรั่วไหลของของเหลว
- ผ้าปิดคลุมสายเคเบิล: วัสดุพลาสติกหรือโลหะเบาที่มีเนื้อเยื่อกันคลื่น, สามารถเปิดได้อย่างรวดเร็วในระหว่างการบํารุงรักษาประจําวัน
