ท่อเหล็กคาร์บอนไร้ตะเข็บ ASTM A192 สำหรับใช้งานในเครื่องทำความร้อนอากาศ

ASTM A192 ท่อเหล็กคาร์บอนไร้รอยต่อสำหรับการใช้งานเครื่องทำความร้อนอากาศ

ASTM A192 ท่อเหล็กคาร์บอนเป็นท่อหม้อไอน้ำเหล็กคาร์บอนไร้รอยต่อแรงดันสูงที่ผลิตขึ้นตามข้อกำหนดมาตรฐานที่กำหนดโดย American Society for Testing and Materials (ASTM) ท่อเหล็กคาร์บอน ASTM A192 ต้องผลิตโดยใช้กระบวนการไร้รอยต่อและผ่านการอบชุบด้วยความร้อนที่เหมาะสมเพื่อให้มั่นใจว่าประสิทธิภาพของท่อเป็นไปตามข้อกำหนดมาตรฐาน ท่อเหล็กที่ผ่านกระบวนการผลิตด้วยความร้อนไม่จำเป็นต้องผ่านการอบชุบด้วยความร้อน ในขณะที่ท่อเหล็กที่ผ่านกระบวนการผลิตด้วยความเย็นต้องผ่านการอบชุบด้วยความร้อนที่ 1200 ° F (650 ° C) หรือสูงกว่าหลังจากการผลิตด้วยความเย็นครั้งสุดท้ายASME SA192 เป็นรุ่นที่นำมาใช้ของ ASME Boiler and Pressure Vessel Code แม้ว่าข้อกำหนดทางเทคนิคจะเหมือนกับ ASTM A192 แต่การรับรองและการทำเครื่องหมายต้องเป็นไปตามข้อกำหนดของ ASME SA192 มักถูกอ้างถึงในการผลิตอุปกรณ์แรงดัน

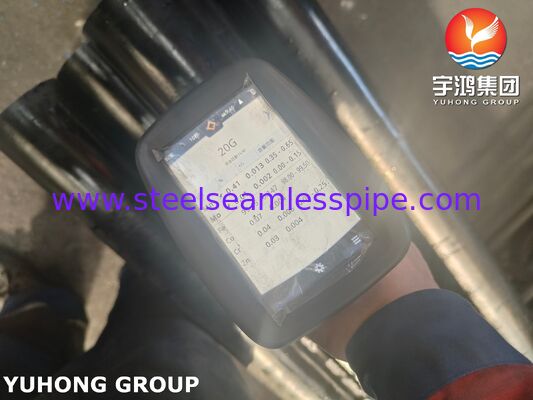

ASTM A192 ท่อเหล็กคาร์บอนมีข้อกำหนดที่เข้มงวดเกี่ยวกับองค์ประกอบทางเคมีเพื่อให้มั่นใจในความแข็งแรง ความเหนียว และความทนทานต่อการกัดกร่อน ปริมาณคาร์บอน (C) อยู่ระหว่าง 0.06% ถึง 0.18% และปริมาณคาร์บอนต่ำช่วยปรับปรุงความเหนียวและประสิทธิภาพการเชื่อมของท่อเหล็ก ปริมาณซิลิคอน (Si) ไม่ควรเกิน 0.25% ซิลิคอนมีบทบาทหลักในการขจัดออกซิเดชันในเหล็ก ซึ่งสามารถปรับปรุงความแข็งแรงและความแข็งของเหล็กได้ ปริมาณแมงกานีส (Mn) อยู่ในช่วง 0.27% ถึง 0.63% แมงกานีสสามารถเพิ่มความแข็งแรงและความแข็งของเหล็ก ปรับขนาดเกรนให้ละเอียด และปรับปรุงความทนทานต่อการสึกหรอและความทนทานต่อความล้าของท่อเหล็ก ปริมาณฟอสฟอรัส (P) สูงสุดถูกจำกัดไว้ที่ต่ำกว่า 0.035% ปริมาณกำมะถัน (S) สูงสุดถูกจำกัดไว้ที่ต่ำกว่า 0.035% การควบคุมปริมาณสิ่งเจือปนของฟอสฟอรัสและกำมะถันอย่างเข้มงวดสามารถหลีกเลี่ยงข้อบกพร่อง เช่น การแตกหักเปราะในท่อเหล็กที่เกิดจากสิ่งเจือปนที่มากเกินไปได้อย่างมีประสิทธิภาพ

องค์ประกอบทางเคมีของเหล็กคาร์บอน ASTM A192

การเปรียบเทียบ ASTM A192 และวัสดุท่อและท่อเหล็กคาร์บอนอื่นๆ

• เทียบกับ ASTM A106 Gr.B: ท่อเหล็กคาร์บอน ASTM A106 Gr.B มักใช้สำหรับท่อที่มีอุณหภูมิสูงและแรงดันสูง แต่ไม่ได้ออกแบบมาโดยเฉพาะสำหรับความหนาของผนังขั้นต่ำที่จำเป็นสำหรับหม้อไอน้ำ/เครื่องทำความร้อนยิ่งยวด ท่อเหล็กคาร์บอน ASTM A106 Gr.B โดยทั่วไปมีผนังที่หนากว่า A192 ที่มีข้อกำหนดเดียวกัน ให้ความสามารถในการรับแรงดันที่สูงกว่า แต่มีการถ่ายเทความร้อนที่ต่ำกว่าเล็กน้อยและมีค่าใช้จ่ายสูงกว่า ท่อเหล็กคาร์บอน ASTM A106 Gr.B มักใช้ในท่อไอน้ำหลักและท่อป้อนน้ำของหม้อไอน้ำ ในขณะที่ท่อเหล็กคาร์บอน ASTM A192 ได้รับการออกแบบมาโดยเฉพาะสำหรับเครื่องทำความร้อนยิ่งยวดและชุดแลกเปลี่ยนความร้อนของหม้อไอน้ำ ซึ่งจำเป็นต้องมีผนังบางเพื่อให้การถ่ายเทความร้อนมีประสิทธิภาพ
• เทียบกับ ASTM A210 Gr.A1: ASTM A210 Gr.A1 เป็นท่อไร้รอยต่อเหล็กแมงกานีสคาร์บอนปานกลางที่ใช้ในหม้อไอน้ำและเครื่องทำความร้อนยิ่งยวด เนื่องจากมีปริมาณคาร์บอนสูงกว่า ความแข็งแรงและความแข็งของท่อจึงเหนือกว่า A192 และส่วนใหญ่ใช้ในการใช้งานที่ต้องการความแข็งแรงสูงกว่า

การทดสอบและการตรวจสอบที่จำเป็นสำหรับท่อเหล็กคาร์บอน ASTM A192

• การทดสอบแรงดึง: ดำเนินการกับตัวอย่างที่นำมาจากท่อเหล็กแต่ละชุดเพื่อตรวจสอบความแข็งแรงของแรงดึง ความแข็งแรงของจุดคราก และการยืดตัว
• การทดสอบความแข็ง: โดยทั่วไปจะดำเนินการกับแต่ละท่อหรือแต่ละชุด
• การทดสอบแรงดันไฮดรอลิก: จำเป็นสำหรับทุกท่อ แรงดันทดสอบสูงมากและคงไว้เป็นเวลาอย่างน้อย 5 วินาทีเพื่อให้แน่ใจว่าไม่มีการรั่วไหลหรือการเสียรูปถาวร ทำให้มั่นใจในความปลอดภัยภายใต้แรงดัน
• การทดสอบแบบไม่ทำลาย: มาตรฐานโดยทั่วไปกำหนดให้มีการทดสอบกระแสวนหรือการทดสอบอัลตราโซนิก (หรือทั้งสองอย่างรวมกัน) เพื่อตรวจจับข้อบกพร่องตามยาว และต้องดำเนินการกับทุกท่อ

การประยุกต์ใช้ท่อเหล็กคาร์บอนไร้รอยต่อ ASTM A192

• ส่วนประกอบหม้อไอน้ำแรงดันสูง: ท่อเหล็กคาร์บอน ASTM A192 มักใช้สำหรับส่วนประกอบสำคัญ เช่น ท่อพื้นผิวทำความร้อน ส่วนหัว และเครื่องประหยัดในหม้อไอน้ำแรงดันสูง ส่วนประกอบเหล่านี้ต้องทนต่อไอน้ำหรือน้ำร้อนที่มีอุณหภูมิสูงและแรงดันสูง ดังนั้นท่อเหล็กจึงต้องมีความทนทานต่ออุณหภูมิสูงและแรงดันสูงเป็นเลิศ
• เครื่องทำความร้อนยิ่งยวดและเครื่องทำความร้อนซ้ำ: ท่อเหล็กคาร์บอน ASTM A192 ใช้ในการขนส่งไอน้ำที่มีอุณหภูมิสูงและแรงดันสูงในเครื่องทำความร้อนยิ่งยวดและเครื่องทำความร้อนซ้ำ เพื่อให้มั่นใจถึงการไหลเวียนและการแปลงพลังงานของไอน้ำในระบบหม้อไอน้ำอย่างมีประสิทธิภาพ
• อุตสาหกรรมปิโตรเคมี: ท่อเหล็กคาร์บอน ASTM A192 ยังมีบทบาทสำคัญในอุตสาหกรรมปิโตรเคมีอีกด้วย ใช้ในระบบส่งผ่านของเหลวที่มีอุณหภูมิสูงและแรงดันสูง เช่น ท่อไอน้ำ เครื่องทำความร้อน ฯลฯ เพื่อให้มั่นใจถึงความก้าวหน้าอย่างราบรื่นของกระบวนการผลิต
• อุตสาหกรรมพลังงาน: ท่อเหล็กคาร์บอน ASTM A192 ใช้กันอย่างแพร่หลายในการผลิตหม้อไอน้ำของโรงไฟฟ้า ในฐานะที่เป็นส่วนประกอบโครงสร้างหลักของหม้อไอน้ำ ท่อเหล็กคาร์บอนเหล่านี้ต้องรับแรงดันไอน้ำที่มีอุณหภูมิสูงและแรงดันสูง ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและมั่นคงของหม้อไอน้ำของโรงไฟฟ้า
