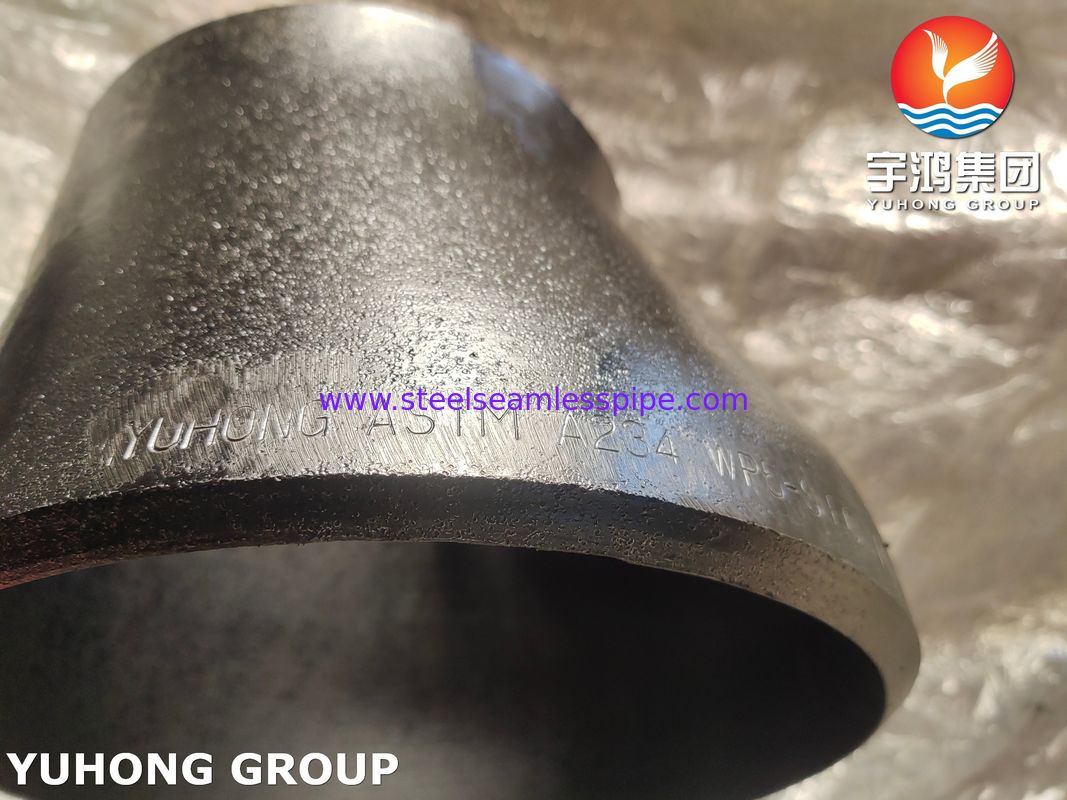

ASTM A234 WP5 CL1 / CL3 อัลลอยสตีล เอ็กเซนทริก รีดิวเซอร์ ASME B16.9 ข้อต่อท่อแบบชน

ข้อต่อท่อเหล็กอัลลอยด์ ASME B16.9 ASTM A234 WP5 Class 1 / Class 3 Ecc. Reducer

ข้อต่อท่อเหล็กอัลลอยด์แบบ Eccentric Reducer ของ ASTM A234 WP5 CL1 / CL3 ตามมาตรฐาน ASME B16.9 แบบ Buttweld เป็นส่วนประกอบท่อที่ขึ้นรูปหรือตีขึ้นรูป ทรงกรวย ใช้สำหรับเชื่อมต่อท่อสองท่อที่มีขนาดเส้นผ่านศูนย์กลางต่างกันอย่างถาวรในระบบท่อที่มีอุณหภูมิสูง โดยมีเส้นกึ่งกลางเยื้องศูนย์ (eccentric) เพื่อรักษาพื้นผิวด้านบนหรือด้านล่างให้เรียบ ข้อต่อแบบ Buttweld reducer เป็นข้อต่อท่อประเภทหนึ่งที่ใช้เชื่อมต่อท่อสองท่อที่มีขนาดเส้นผ่านศูนย์กลางต่างกัน ต่างจากข้อต่อลดประเภทอื่น ๆ (เช่น ข้อต่อแบบ socket weld หรือแบบเกลียว) ข้อต่อแบบ buttweld reducer ถูกออกแบบมาให้เชื่อมโดยตรงกับท่อ ทำให้การเชื่อมต่อเป็นไปอย่างราบรื่น ทำให้เหมาะสำหรับการใช้งานที่มีแรงดันสูงและอุณหภูมิสูง ผลิตตามข้อกำหนดด้านมิติของ ASME B16.9 ทำจากเหล็กอัลลอยด์โครเมียม 5% / โมลิบดีนัม 0.5% ตามมาตรฐาน ASTM A234 Grade WP5 และมีให้เลือกสองระดับความทนทานต่อแรงกระแทก (CL1 และ CL3) ติดตั้งโดยการเชื่อมชนโดยตรงกับปลายท่อ


ประเภทของ Buttweld Reducers

• Concentric Reducers: ข้อต่อลดเหล่านี้มีรูปร่างสมมาตร โดยมีเส้นกึ่งกลางของปลายด้านเล็กสอดคล้องกับเส้นกึ่งกลางของปลายด้านใหญ่ มักใช้ในท่อแนวนอนที่การรักษาความสูงเท่ากันเป็นสิ่งสำคัญ
• Eccentric Reducers: ข้อต่อลดเหล่านี้มีเส้นกึ่งกลางที่เยื้องศูนย์ หมายความว่าปลายด้านเล็กจะเยื้องออกจากเส้นกึ่งกลางของปลายด้านใหญ่ มักใช้ในท่อแนวตั้งหรือเมื่อจำเป็นต้องรักษาระดับพื้นผิวของของเหลว (เช่น ในระบบระบายน้ำ)

ข้อกำหนดทางเคมีของข้อต่อท่อเหล็กอัลลอยด์ ASTM A234 WP5

อัตราแรงดันและอุณหภูมิของข้อต่อท่อเหล็กอัลลอยด์ ASTM A234 WP5


หมายเหตุ:ข้อต่อของเกรด WP1, WP11 Class 1, WP11 Class 2, WP11 Class 3, WP12 Class 1, WP12 Class 2, WP22 Class 1, WP22 Class 3, WP5 และ WP9 จะต้องจัดหาในสภาพอบอ่อน, อบอ่อนแบบไอโซเทอร์มอล, หรืออบคืนตัวหลังจากการอบปกติ

การใช้งาน

• การผลิตไฟฟ้า: ใช้ในระบบหม้อไอน้ำ, ท่อไอน้ำ และการใช้งานอื่น ๆ ที่มีอุณหภูมิสูงและแรงดันสูง
• อุตสาหกรรมน้ำมันและก๊าซ: ใช้ในท่อส่งน้ำมัน, ก๊าซธรรมชาติ และไฮโดรคาร์บอนอื่น ๆ
• การแปรรูปทางเคมี: เหมาะสำหรับระบบที่จัดการสารเคมีที่มีฤทธิ์กัดกร่อน ซึ่งต้องการความแข็งแรงและความทนทานสูง
• การบำบัดและจ่ายน้ำ: ใช้ในระบบน้ำประปาเทศบาลและโรงบำบัดน้ำเสีย


การติดตั้งและบำรุงรักษา



• การเชื่อม: ข้อต่อแบบ Buttweld reducer ถูกออกแบบมาให้เชื่อมโดยตรงกับท่อ ต้องปฏิบัติตามเทคนิคและขั้นตอนการเชื่อมที่ถูกต้องเพื่อให้แน่ใจว่าการเชื่อมต่อแข็งแรงและไม่มีการรั่วซึม
• การจัดแนว: การจัดแนวที่ถูกต้องเป็นสิ่งสำคัญอย่างยิ่งเพื่อหลีกเลี่ยงความเค้นสะสมและให้การไหลที่ราบรื่น
• การตรวจสอบ: การตรวจสอบและบำรุงรักษาเป็นประจำเป็นสิ่งจำเป็นเพื่อตรวจจับและแก้ไขปัญหาที่อาจเกิดขึ้น เช่น การกัดกร่อนหรือรอยแตก
•
