ขอบปั่นแบบเรียบ EN1092-1 TYPE 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	YUHONG
ได้รับการรับรอง:	API, PED,
หมายเลขรุ่น:	EN1092-1 304L

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1PCS
ราคา:	USD
รายละเอียดการบรรจุ:	กล่องไม้ชั้น
เวลาการส่งมอบ:	7 วัน
เงื่อนไขการชำระเงิน:	แอล/C,ที/ที
สามารถในการผลิต:	1,000 ตันต่อเดือน

ติดต่อ

ผลิตภัณฑ์ทั้งหมด

ท่อไร้รอยต่อสแตนเลส (327)

ท่อไร้รอยต่อสแตนเลส (322)

ท่อสแตนเลสดูเพล็กซ์ (134)

ท่อสแตนเลสดูเพล็กซ์ (36)

ท่อเข็ม (152)

ท่อครีบ (698)

เครื่องแลกเปลี่ยนความร้อน (24)

ท่อแลกเปลี่ยนความร้อน (456)

พวงท่อแลกเปลี่ยนความร้อน (46)

แผ่นท่อแลกเปลี่ยนความร้อน (124)

เครื่องสลับความร้อน (39)

แอร์เย็น (10)

ภาชนะรับความดัน (4)

ท่อเชื่อมสแตนเลส (61)

ท่อสแตนเลสสตีล (130)

โลหะผสมนิกเกิลท่อ (271)

ท่อโลหะผสมนิกเกิล (96)

ท่อโลหะผสมทองแดง (247)

ท่อเหล็กอัลลอยด์ (208)

ท่อไทเทเนียม (20)

Bright Annealed Tube (173)

ท่อหม้อไอน้ำ (151)

ข้อต่อเหล็ก (855)

หน้าแปลนเหล็ก (655)

คนอื่น (404)

ชิ้นส่วนสำหรับงานหุ้ม (8)

รายละเอียดสินค้า

ยี่ห้อ:	ยู่หง	มาตรฐาน:	EN1092-1
วัสดุ:	304L	พี.เอ็น:	10, 16
ดีเอ็น:	50, 100	พิมพ์:	01/ก
การออกแบบหน้าแปลน:	หลายรายการ	การใช้งาน:	ระบบควบคุมไฮดรอลิค
เน้น:	en1092-1 แฟลนจ์ผสมผสานเรียบ , 1.4404 แฟลนจ์ผสมผสานเรียบ , 1.4307 แฟลนจ์ผสมผสานแบบเรียบ

ขอบปั่นแบบเรียบ EN1092-1 TYPE 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16

YUHONG'S ทุกประเภทการจัดอันดับถูกติดป้ายด้วยตัวอักษร EN 1092-1 (คือมาตรฐานมาตรฐาน) ตามด้วยเลขสองหลักที่แสดงการสร้าง flangeและตัวอักษรที่แสดงประเภทของพื้นผิวปิดของฟลันจ์.

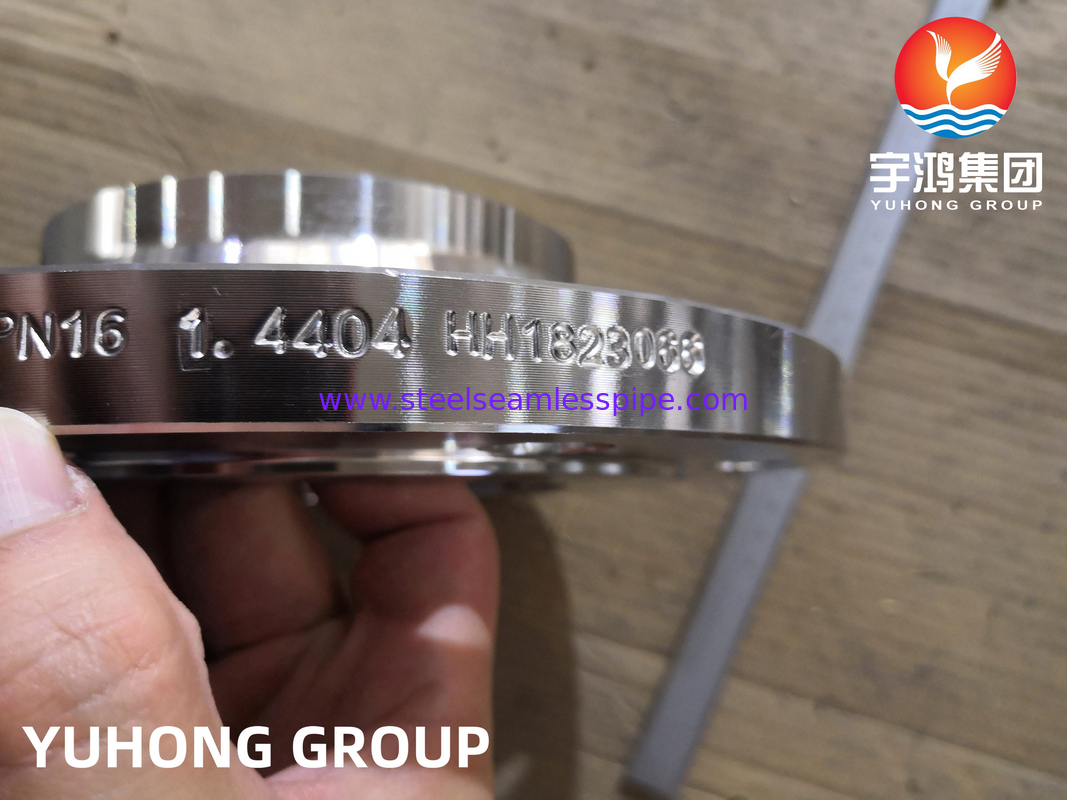

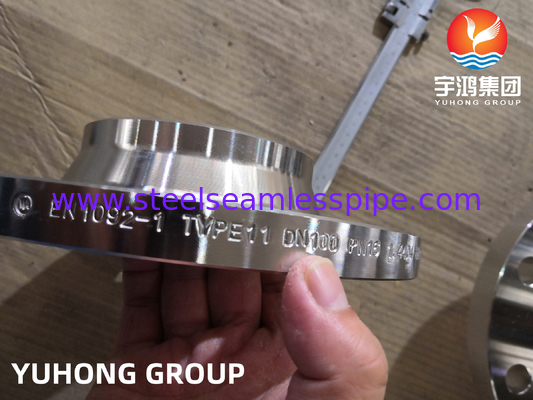

การติดป้ายด้านข้างของทุกชนิดของ flanges ไม่เพียงแค่คําเขียน EN 1092-1 TYPE___ แต่ยังมีข้อมูลเกี่ยวกับ PNDN และการโยนของวัสดุแพร่ที่ใช้ในการสร้าง flange.

ขอบปั่นแบบเรียบ EN1092-1 TYPE 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16 0

ประเทศยุโรปมักจะติดตั้ง flanges ตามมาตรฐาน EN 1092-1 FLANGE STANDARD (สแตนเลสสแตนเลสหรือเหล็กสแตนเลสสแตนเลส)มาตรฐาน EN 1092-1 มีรูปแบบพื้นฐานของ flange, เช่น แฟลนซ์คอสลัด, แฟลนซ์ตาบอด, แฟลนซ์ลัด, แฟลนซ์ผง (ยาง ISO7-1 แทน NPT), แฟลนซ์บนคอ, คอสลัดและปรับปรุง flange เช่น Flanges Coupling GD Pressfittingsรูปแบบต่าง ๆ ของ flanges ภายใน EN 1092-1 (European Norm Euronorm) ได้แสดงอยู่ในชื่อ flanges ผ่านชนิด

ประเภท (ประเภท) ของ Flange ตาม DIN EN 1092-1
EN 1092-1 ประเภท 01 (แผ่น [สลิส-ออน] แฟลเลนจ์สําหรับการปั่น)	13 (ฟลานจ์ที่มีเส้นขัดเป็นฮับบ์)
EN 1092-1 ประเภท 02 (ฟลานจ์แผ่นโล่งที่มีคอแผ่นที่เชื่อม)	21 (ฟลานจ์อินเทกรัล)
EN 1092-1 ประเภท 04 (ฟลานจ์แผ่นโล่งที่มีคอคอสลัด)	32 (คอแผ่นเชื่อม)
EN 1092-1 ประเภท 05 (ฟลานจ์ว่าง (ตาบอด)	33 (ปลายท่อที่ล็อป)
EN 1092-1 ประเภท 11 (ฟลานจ์คอการเชื่อม)	EN 1092-1 34 (คอคอลัด)
EN 1092-1 12 (ฟลานจ์สลิปบนฮับสําหรับการปั่น)	36 (คอกัดยาว)
	37 (คอดดัน)

เกรด:	X2CrNi18-9
จํานวน:	1.4307
การจัดหมวดหมู่:	สแตนเลส austenitic
ความหนาแน่น	7.9 กรัม/ซม.3

EN	ASTM/ASME
1.4301 /1.4307	AISI 304 / 304L
10.4401 / 14404	AISI 316 / 316L
1.4541	AISI 321
1.4571	AISI 316Ti

คุณสมบัติ

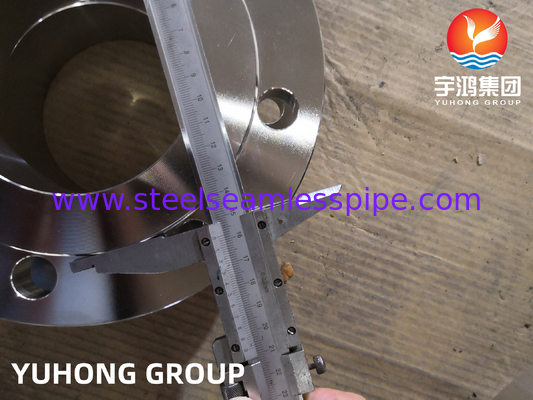

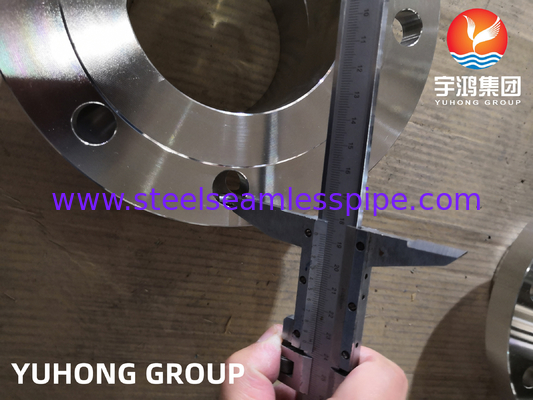

ขนาด:	DN50 2" (ø 60,3 มม.)
ขนาดหลุม (มิลลิเมตร):	60.3
ประเภทวัสดุ:	304 (L)
ระดับความดัน:	PN10, PN16
จํานวนหลุม:	4 x M16
กว้างด้านนอก (mm):	165
ระยะห่างของหลุม:	125 มม

ขนาด

มิติ A	20
มิติ B	165
มิติ C	60,3
มิติ D
มิติ E	125

รูปแบบ: ประเภทของหน้าติดต่อ	DIN EN 1092-1
ไม่มีใบหน้าที่ยกขึ้น	แบบ A
ใบหน้าที่ยกขึ้น (Rz = 160 Mechanical Rotated)	แบบ B1
ใบหน้าที่ยกขึ้น (Rz = 40 Mechanical Rotated)	แบบ B1
ใบหน้าที่ยกขึ้น (Rz = 16 Mechanical Rotated)	แบบ B2
ลิ้นตาม DIN2512	แบบ C
ช่องตาม DIN 2512	แบบ D
เพศชาย ตาม DIN 2513	แบบ E
หญิง ตาม DIN 2513	แบบ F
หญิง ตาม DIN 2514	แบบ G
เพศชาย ตาม DIN 2514	แบบ H
