ANSI / ASME B16.5 ASTM A105 โลหะคาร์บอน แฟลนจ์ตาบอด แฟลนจ์โกง
ASTM A105 เป็นมาตรฐานการนิยามที่ครอบคลุมส่วนประกอบของท่อเหล็กคาร์บอนหลอมสําหรับบริการอุณหภูมิบริเวณและอุณหภูมิสูงกว่าในระบบความดันA105 flanges ใช้กันทั่วไปในความดันสูงและอุณหภูมิสูง. มันมีให้เลือกในหลายประเภท เช่น สะพายคอ, ลับ-บน, สะพายซ็อต, ผ่า, ตาบอด, และตัวกระจกตัวกระจก.และมันไม่มีช่องให้ท่อผ่านพวกเขามักจะใช้ในการปิดปลายของท่อเพื่อป้องกันการไหลของของเหลวหรือก๊าซแฟลนส์ตาบอดยังใช้สําหรับการทดสอบความดันของท่อหรือภาชนะโดยปิดปลายก่อนการใช้แรงดัน.
ความแตกต่างระหว่าง ASTM A105 และ ASTM A105N flanges เป็นหลัก ๆ หมุนเวียนรอบการรักษาความร้อน, คุณสมบัติทางกลและความเหมาะสมในการใช้งาน:
การรักษาความร้อน:
- ASTM A105: ใช้ในสภาพที่เหมือง, หมายถึงไม่มีการรักษาความร้อนเพิ่มเติมนอกจากการเหมือง
- ASTM A105N: ต้องการการปรับสภาพ (การทําความร้อนถึงอุณหภูมิเฉพาะอย่างหนึ่ง ตามด้วยการทําความเย็นด้วยอากาศ) ปรับปรุงโครงสร้างเล็กเพื่อเพิ่มคุณสมบัติทางกล
คุณสมบัติทางกล:
- A105N ปกติแสดงความแข็งแรง, ความแข็งแรง, และความยืดหยุ่นที่เพิ่มขึ้นเนื่องจากการปรับเป็นธรรมดา. มันอาจมีความแข็งแรง / ความแข็งแรงต่อการดึงที่สูงกว่าและความยืดหยุ่นที่ดีกว่าเมื่อเทียบกับ A105.
- A105N มักจะต้องการการทดสอบการกระแทก Charpy V-notch เพื่อให้มั่นใจความแข็งแรงที่เหมาะสม โดยเฉพาะสําหรับอุปกรณ์อุณหภูมิต่ําหรืออุปกรณ์บรรทุกแบบหมุนเวียน A105 ไม่สั่งการการทดสอบดังกล่าว

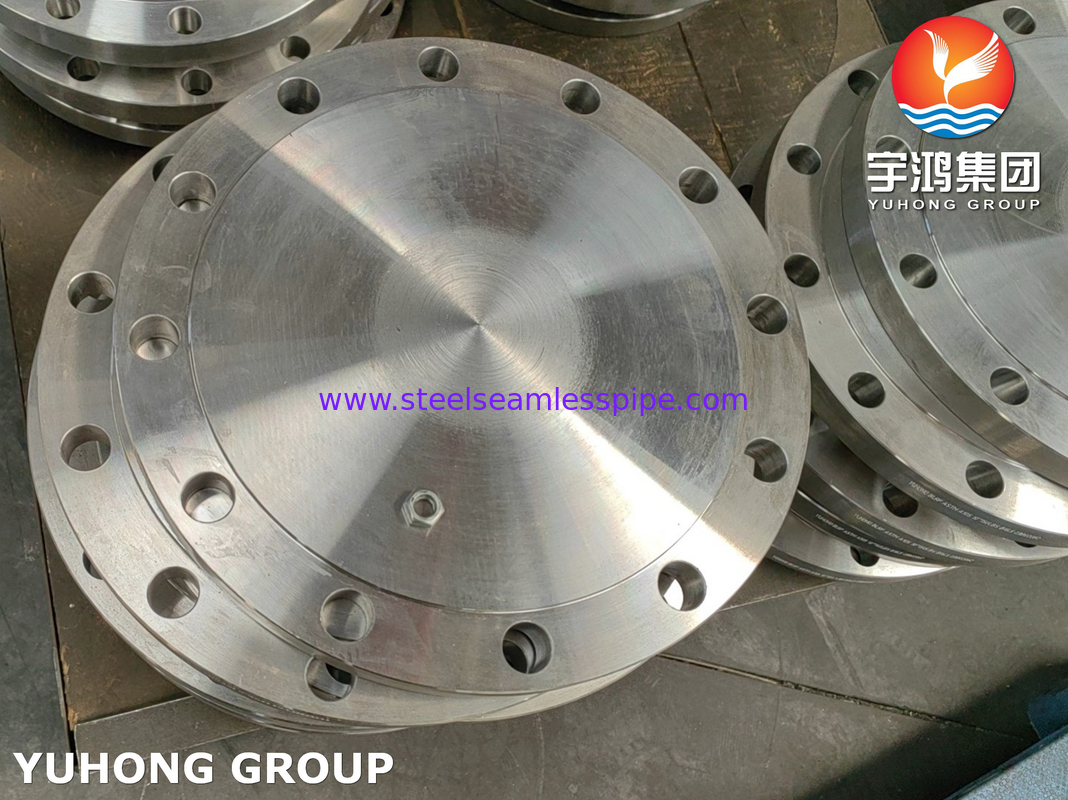

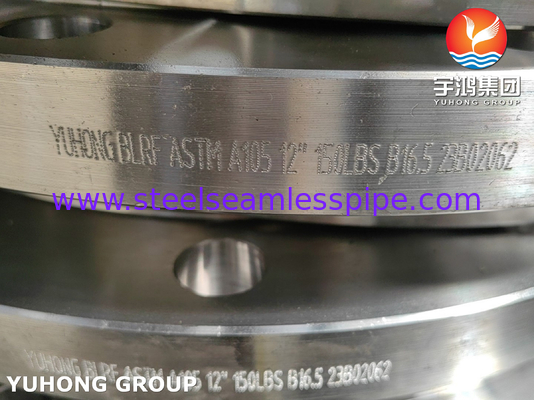

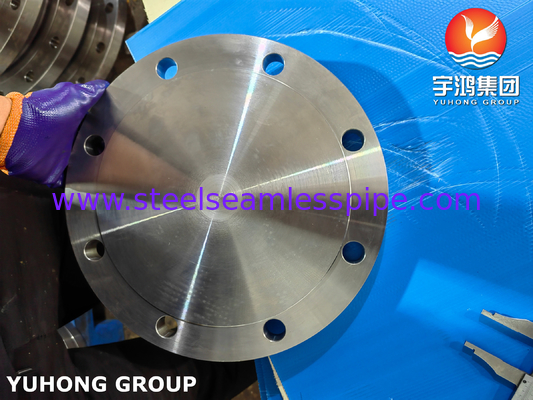

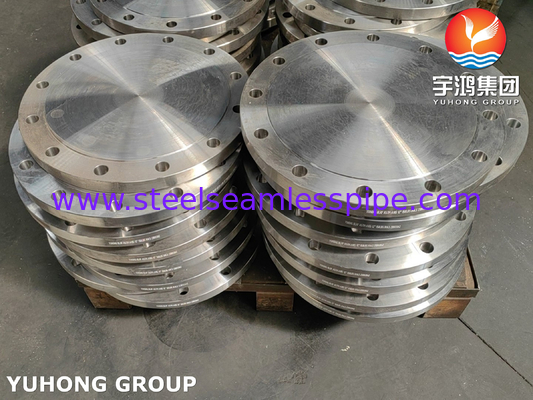

ASTM A105 โลหะคาร์บอน Blind Flange
| คุณภาพของวัสดุ |
ขนาดความหนา |
| มาตรฐาน |
สินค้า:5 |
| วิธีการผลิต |
โครงการหลอม |
| ขนาด |
1/2 นิ้วถึง 48 นิ้ว |
| ประเภท |
150# 300# 400# 600# 900# 1500# 2500# |
| การบํารุงผิว |
การเคลือบผิวเหลือง/ป้องกันการกัดกร่อน/การทาสีดํา |
| การใช้งาน |
สําหรับเชื่อมต่อท่อ |
เกรด Flanges
เครื่องขัดเหล็กไร้ขัด: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L ฯลฯ
แฟลนจ์เหล็กแบบสองแบบ: UNS S31803, 2205, S31254 (254SMO)
สายเหล็ก super duplex: UNS S32750, UNS S32760, UNS S32304, S31500
แฟลนจ์เหล็กคาร์บอน: ASTM A105, A105N ฯลฯ
แฟลนซ์เหล็กสแตนเลส: F1, F11, F22, F5, F9, F91 ฯลฯ
นิเคลลอย แฟลนจ์ ดังด้านล่าง
โมเนล 400 & K500
อินคอนเนล 600, 601, 617, 625, 690, 718, X-750.
อินคลอลอย 800, 800H, 800HT, 825, 925.
แฮสเทลโล่ C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3
ประเภทต่าง ๆ ของ Flanges เราสามารถจําหน่ายตามด้านล่าง:
1- สลิป-บน Flanges.
สลิป-บน Flanges มีต้นทุนต้นที่ต่ํากว่า flanges คอสลัดเพราะพวกเขาต้องการความแม่นยําน้อยในการตัดท่อความยาวและพวกเขาให้ความสะดวกในการจัดสรรมากขึ้นความแข็งแรงที่คํานวณภายใต้ความดันภายในเป็นประมาณ 2/3 ของความแข็งแรงของ flanges สายคอและอายุการใช้งานของพวกเขาภายใต้ความเหนื่อยล้าคือ 1/3 สั้นกว่า
2. แฟลนเจอร์ที่มีเส้นใย
แฟลนเจอร์ที่มีเส้นใยใช้สําหรับการใช้งานพิเศษพวกเขาสามารถประกอบโดยไม่ต้องผสมและสามารถใช้ในบริการความดันสูงสุด--ที่หรือใกล้ความดันชั้นบรรยากาศ--ที่เหล็กสแตนเลสเป็นสิ่งจําเป็นสําหรับความแข็งแรง. แฟลเลนจ์ที่มีเส้นใยไม่เหมาะสําหรับสภาพที่เกี่ยวข้องกับอุณหภูมิหรือความเครียดการบิด หรือภายใต้สภาวะหมุนเวียนที่การรั่วไหลผ่านเส้นใยอาจเกิดขึ้น
3. แปรงคอ
Flanges คอสลัดมีคันยาวและกระชับกระชับกระชับของความหนาในบริเวณของสลัด butt เชื่อมโยงพวกเขากับท่อคันหางเหลี่ยมให้การเสริมเสริมที่สําคัญกับ flange และความต้านทานต่อการ dishingชนิดของ flange เป็นที่นิยมสําหรับสภาพการใช้งานที่รุนแรงที่เกิดจากความดันสูง, ใต้ศูนย์หรืออุณหภูมิสูง
4กล่องตาบอด
Blind Flanges ใช้ในการล้างปลายของท่อ, วาล์วและช่องเปิดของภาชนะความดันBlind Flanges สามารถจัดการความเครียดสูงจากความดันภายในและการบรรทุก bolt เนื่องจากความเครียดสูงสุดใน Blind Flanges คือความเครียดบิดที่ศูนย์กลาง.
5. ซ็อคเก็ตแวลด์ฟลังส์
โซเก็ตเวลด์ฟลังส์ถูกพัฒนาเพื่อใช้ในขนาดเล็ก ท่อแรงดันสูงโซค็อตแฟลนจ์เชื่อมแข็งแรงและมีความแข็งแรงต่อความเหนื่อยมากกว่าการเชื่อมสองครั้ง. สภาพการเจาะเรียบง่ายสามารถได้รับโดยการบดผสมผสานภายในได้อย่างง่ายดาย. แฟลนจ์นี้ถูกใช้ทั่วไปในท่อกระบวนการเคมี
6. แฟลนส์สะโพก
แฟลนจ์สับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับพวกเขาไม่ควรใช้ในจุดใด ๆ ที่ความเครียดบิดที่รุนแรงเกิดขึ้น.
การใช้งาน
- ระบบท่อสําหรับขนส่งน้ํามัน ก๊าซ และของเหลวอื่นๆ
- อุปกรณ์โรงแปรรูปและอุปกรณ์แปรรูปเคมี
- เครื่องแลกเปลี่ยนความร้อน
- อุปกรณ์การผลิตพลังงาน
- อุปกรณ์และแพลตฟอร์มเจาะในทะเล
