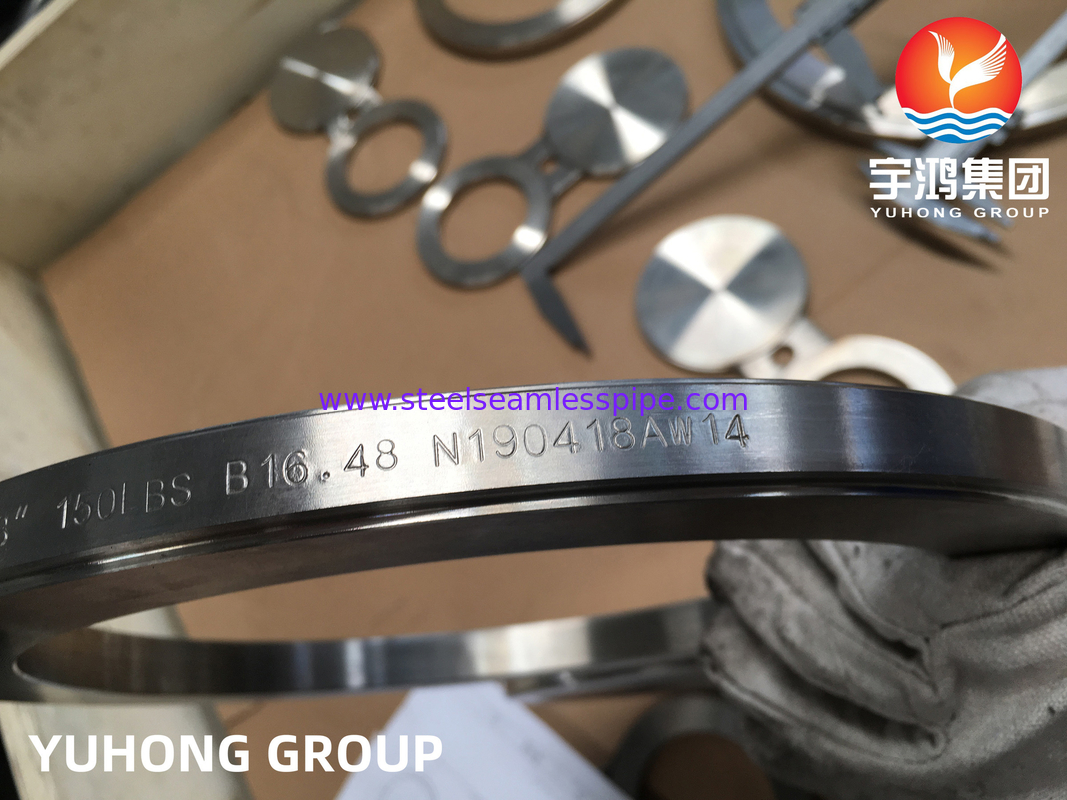

แฟลนจ์ตาบอด, ASTM A182 F316L สแตนเลสรูป 8 แฟลนจ์ RF ASME B16.48
แฟลนจ์ตาบอดหรือเรียกอีกด้วยว่ารูปที่ 8 แฟลนจ์, เป็นการรวมกันของทั้งสองที่สามารถหมุนเพื่อทํางานเป็น Single Bind หรือ Ring Spacer.แฟลนจ์นี้โดยทั่วไปเป็นชิ้นส่วนของโลหะที่ถูกตัดให้เข้ากันระหว่างสองปายปายปายและโดยทั่วไปซันด์วิชระหว่างสองถุง. แฟลนจ์ตาบอดกระจกมักทําจากสองแผ่นโลหะที่ติดต่อกันด้วยส่วนเล็กของเหล็ก รูปแบบของแฟลนจ์คล้ายกับแว่นตาหรือแว่นตาเพราะฉะนั้นมันจึงเรียกว่า สเปคตาล บินด์ แฟลนจ์กลุ่มของเราสามารถจําหน่ายแฟลนด์ตาบอด Spectacle ด้วยหน้าประกอบแบบต่าง ๆ (RF, FF, RTJ) ในประเภทประเภท 150/300/600/900/1500/2500 ตามมาตรฐานมิติ ASME B1648.
ASTM A182 F316Lเป็นรายละเอียดมาตรฐานสําหรับเหล็กสแตนเลสและเหล็กไร้ขัดเหล็กสแตนเลสและเหล็กสแตนเลสที่สกัดหรือม้วน, อุปกรณ์เสริม, วาล์วและชิ้นส่วนสําหรับการใช้งานอุณหภูมิสูงแฟลนจ์ตาบอดเป็นชนิดของแฟลนจ์ที่ใช้ในการแยกหรือแยกส่วนของระบบท่อ. มันประกอบด้วยคู่ของแผ่นโลหะที่ติดต่อกันด้วยพวงมาลัยกลางหรือ hinge. ดิสก์สามารถหมุนไปยังบล็อกหรืออนุญาตการไหลผ่านท่อ.แฟลนจ์ตาบอดแอนด์เกวียน ASTM A182 F316L ผลิตโดยเฉพาะจากสแตนเลสประเภท 316L, ซึ่งเป็นรุ่นคาร์บอนต่ําของสแตนเลส 316 วัสดุนี้มีความทนทานต่อการกัดกร่อนที่ดีขึ้นและมักจะใช้ในแอปพลิเคชั่นที่ต้องการการปั่นแฟลนจ์ตาบอดกระจกถูกใช้ทั่วไปในระบบท่อที่ต้องการการบํารุงรักษาหรือตรวจสอบเป็นประจําโดยเพียงแค่หมุนแผ่น, การไหลของของเหลวสามารถถูกปิดง่ายโดยไม่ต้องถอนหรือตัดต่อท่อใด ๆ.ทําให้มันเป็นทางออกที่สะดวกและเชิงปฏิบัติการ สําหรับการใช้งานอุตสาหกรรมที่หลากหลาย.
เกรดเทียบเท่า:
| เกรด |
WORKSTOFF NR./ DIN |
UNS |
JIS |
BS |
กอสท |
AFNOR |
| SS316L |
10.4404 / 1.4435 |
S31603 |
SUS 316L |
316S11 / 316S13 |
03Ch17N14M3 / 03Ch17N14M2 |
Z3CND17 |
คุณสมบัติของเหล็กไร้ขัด แฟลนส์ตาบอด:
1ความต้านทานต่อการกัดกร่อน:ASTM A182 F316L Spectacle Blind Flange ผลิตจากสแตนเลสประเภท 316L ซึ่งเป็นที่รู้จักสําหรับความทนทานต่อการกัดกร่อนที่ดีที่สุดในสภาพแวดล้อมที่กัดกร่อนได้มากมาย
2ความแข็งแรงสูง:ASTM A182 F316L Spectacle Blind Flange มีความแข็งแรงในการดึงสูง ทําให้เหมาะสําหรับการใช้งานความดันสูงและอุณหภูมิสูง
3ความทนทานดีสแตนเลสเกรด 316L เป็นที่รู้จักสําหรับความทนทานและอายุการใช้งานที่ยาวนาน ทําให้ ASTM A182 F316L Spectacle Blind Flange เป็นตัวเลือกที่น่าเชื่อถือสําหรับการใช้งานในอุตสาหกรรม
4การติดตั้งง่าย:ASTM A182 F316L Spectacle Blind Flange เป็นเครื่องติดตั้งที่ง่ายและต้องการการบํารุงรักษาอย่างน้อย ลดเวลาหยุดทํางานและค่าใช้จ่ายโดยรวม
5ความหลากหลาย:ASTM A182 F316L Spectacle Blind Flange เหมาะสําหรับการใช้งานหลายประเภทในอุตสาหกรรมต่าง ๆ รวมถึงอุตสาหกรรมน้ํามันและก๊าซ, ปิโตรเคมี, เคมีและเรือ
6การออกแบบกันรั่ว:การออกแบบแหลมตาบอดกระจกให้ความมั่นคงในการปิดแน่น ป้องกันการรั่วไหลและรับประกันความสมบูรณ์ของระบบท่อ
7การปฏิบัติตามมาตรฐาน:ASTM A182 F316L Spectacle Blind Flange ตอบสนองมาตรฐาน ASTM และ ASME, รับประกันคุณภาพและผลประกอบการที่คงที่
สารประกอบทางเคมี ((%):
| C |
Mn |
ใช่ |
P |
S |
Cr |
โม |
นี |
N |
| 0.10 สูงสุด |
2.00 สูงสุด |
0.75 สูงสุด |
0.045 สูงสุด |
0.030 สูงสุด |
16.00-1800 |
2.00-3.00 |
10.00-1400 |
0.10 สูงสุด |
คุณสมบัติทางกล:
| เกรด |
ความหนาแน่น |
ระยะการละลาย |
ความแข็งแรงในการดึง MPa-Psi |
ความแข็งแรงของ MPa-Psi (0.2% Offset) |
ความยาว |
| SS316L |
80.0 กรัม/ซม. |
1399 °C (2550 °F) |
75000 Psi ((515MPa) |
30000 Psi (205MPa) |
35 % |
การใช้งาน:
1อุตสาหกรรมแปรรูปสารเคมี:ASTM A182 F316L แฟลนส์ตาบอดกระจกถูกใช้ทั่วไปในอุตสาหกรรมการแปรรูปเคมีสําหรับการใช้งานเช่นปฏิกิริยาเคมี, คอลัมน์การปั่น, และถังเก็บ.ความทนทานต่อการกัดกร่อนสูงของ ASTM A182 F316L ทําให้มันเหมาะสําหรับการจัดการกับสารเคมีที่กัดกร่อนมากมาย.
2อุตสาหกรรมปิโตรเคมี:โรงงานปิโตรเคมีมักจะใช้ ASTM A182 F316L blind flanges ในอุปกรณ์ต่าง ๆ เช่น เครื่องแลกเปลี่ยนความร้อน, ท่อหลอด, และถังเก็บของความทนทานต่ออุณหภูมิและความดันสูงของ ASTM A182 F316L ทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการเหล่านี้.
3อุตสาหกรรมยา:อุตสาหกรรมยาต้องการอุปกรณ์ที่มีคุณภาพสูงและสุขอนามัย เพื่อให้แน่ใจว่าผลิตภัณฑ์ยามีคุณภาพและความบริสุทธิ์ASTM A182 F316L แฟลนจ์ตาบอดกระจกถูกใช้ทั่วไปในอุปกรณ์การแปรรูปยา เนื่องจากความทนทานต่อการกัดสนองที่ดีและสะอาดง่าย.
4อุตสาหกรรมอาหารและเครื่องดื่มASTM A182 F316L แฟลนจ์ตาบอดใช้ในอุตสาหกรรมอาหารและเครื่องดื่มอย่างแพร่หลายสําหรับการใช้งาน เช่น อุปกรณ์การประมวลผล ถังเก็บและระบบท่อคุณสมบัติสุขอนามัยของ ASTM A182 F316L ทําให้มันเหมาะสําหรับการจัดการกับอาหารและเครื่องดื่ม.
5อุตสาหกรรมบําบัดน้ํา:โรงงานบําบัดน้ํามักใช้ ASTM A182 F316L แฟลนจ์ตาบอดในอุปกรณ์ต่างๆ เช่น ปั๊ม, วาล์ว, และระบบท่อ.ความต้านทานต่อการกัดกรองสูงของ ASTM A182 F316L รับประกันความยาวนานและความน่าเชื่อถือของระบบการบําบัดน้ํา.
6อุตสาหกรรมการผลิตพลังงาน:โรงไฟฟ้าต้องการวัสดุที่มีคุณภาพสูง เพื่ออุปกรณ์ของพวกเขาที่จะทนต่ออุณหภูมิและความดันสูงASTM A182 F316L แฟลนจ์ตาบอดกระจกถูกใช้ทั่วไปในอุปกรณ์การผลิตพลังงาน เช่น เครื่องปั่น, ทูไบน์ และเครื่องแลกเปลี่ยนความร้อน เนื่องจากคุณสมบัติกลไกที่ดีและความทนทานต่อการกัดกร่อน
