Yuhong Holding Group Co., LTD
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | YUHONG |
| ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| หมายเลขรุ่น: | ASTM/ASME |
| จำนวนสั่งซื้อขั้นต่ำ: | 500กก |
|---|---|
| ราคา: | NEGOTIABLE |
| รายละเอียดการบรรจุ: | กล่องไม้ / กล่องเหล็ก / มัดพร้อมฝาพลาสติก |
| เวลาการส่งมอบ: | 10-90 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | ตามคำขอของลูกค้า |
| ประเภท: | ท่อครีบชนิด W แผล L | มาตรฐาน: | สพม |
|---|---|---|---|
| เกรดวัสดุ: | เหล็กดูเพล็กซ์/เหล็กกล้าคาร์บอน | วัสดุครีบ: | อลูมิเนียม เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม |
| แสงสูง: | เครื่องแลกเปลี่ยนความร้อน หลอดปีกชนิด L,โบตเลอร์หลอดปีกชนิด L,ASTM ชนิดบิดปีกท่อ |
||

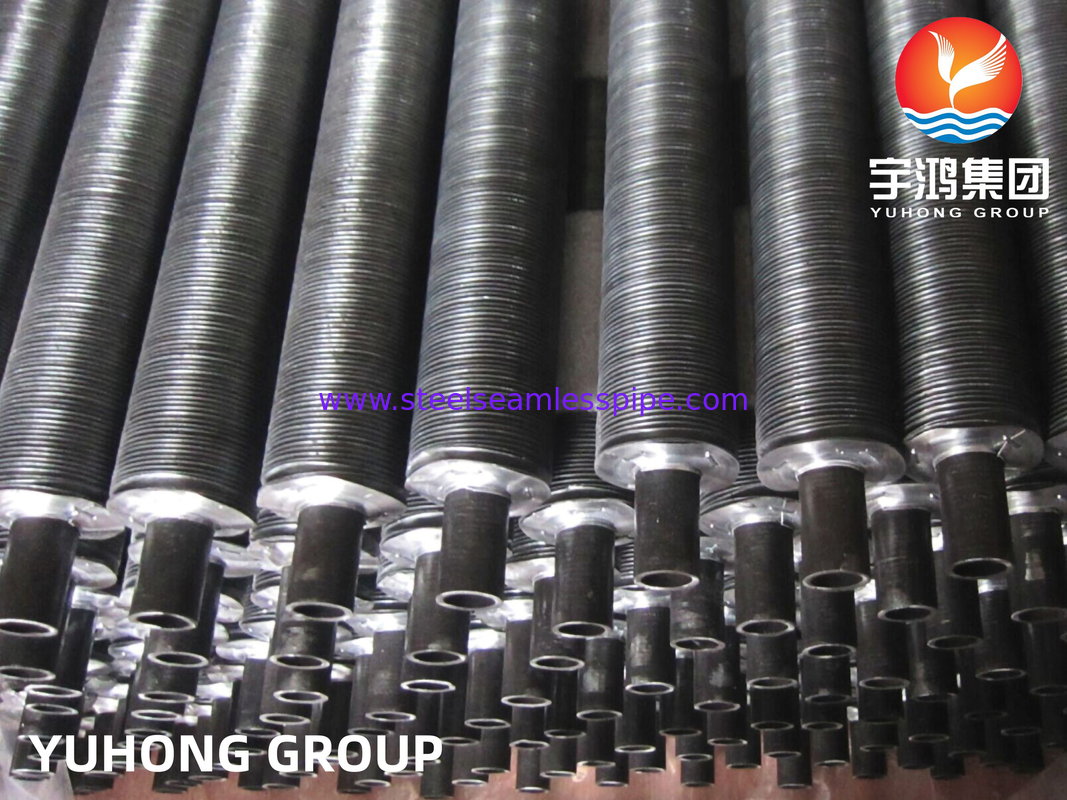

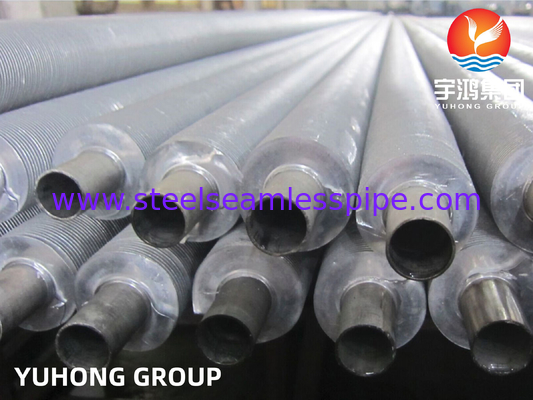

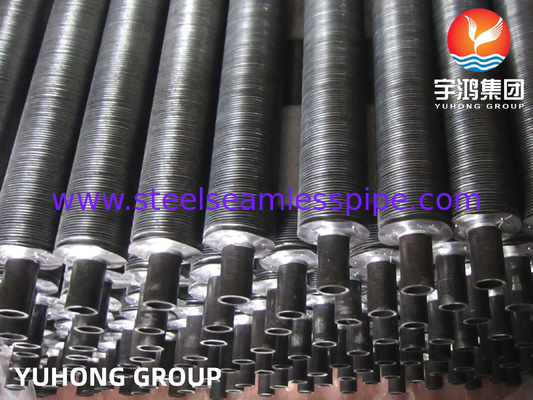

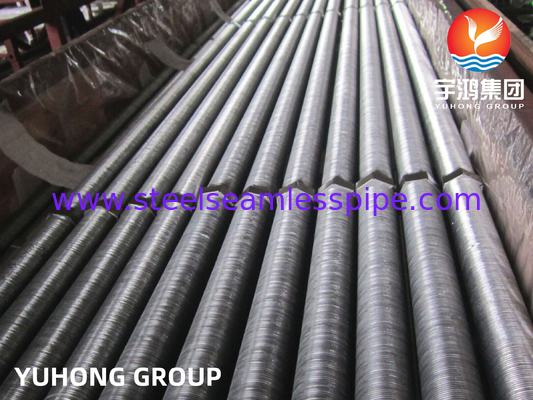

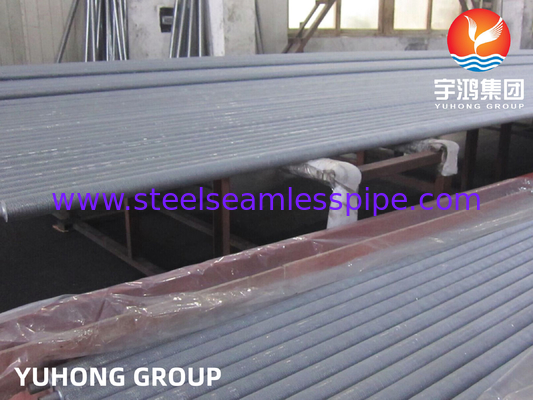

หลอดขีดขีดชนิด L สําหรับเครื่องแลกเปลี่ยนความร้อน
ท่อปีกชนิด L เป็นชนิดของท่อแลกเปลี่ยนความร้อนที่ใช้ในอุตสาหกรรมต่าง ๆ เช่น ปิโตรเคมี, การผลิตพลังงาน, และการใช้งานทําความร้อนและทําความเย็น"L" ในชื่อของมันหมายถึงรูปร่างของปีกที่ติดกับท่อปีกเหล่านี้มีรูปร่างเป็นสี่เหลี่ยมและติดตั้งในมุม 90 องศากับท่อ, การให้มันเป็นรูปร่าง L. การออกแบบนี้เพิ่มพื้นที่พื้นผิวของท่อโดยปรับปรุงประสิทธิภาพการถ่ายทอดความร้อนท่อมักถูกทําจากวัสดุ เช่น ทองแดง อลูมิเนียม หรือสแตนเลส ขึ้นอยู่กับความต้องการเฉพาะของการใช้งาน
ท่อปีก KL แบบคือชนิดของท่อปีกบิด ก่อนการล่อปีก, ล่อล่อรูปแบบบนท่อฐาน, หรือเพิ่มเล็บที่ล่อ, ล่อบนท่อฐาน,และใช้เล็บหลัง ท่อปีกที่ทําด้วยการล่อกล่อมและล่อในเวลาเดียวกัน
หลอดปีกชนิด KL ใช้การสัมผัสพื้นผิวสูงสุดระหว่างปีกและหลอด ซึ่งได้รับการประกันด้วยความยืดของเส้นปีกที่สร้างเป็นเส้นสลายรอบหลอดที่คล้องกันก่อนให้การผูกพันและการถ่ายทอดความร้อนที่ดีขึ้นอุณหภูมิการทํางานสูงสุดของ KL ประเภท Finned Tube สามารถบรรลุ 250 °C และความดันการทํางานสูงสุดสามารถบรรลุ 3.2MPa
หลอดปีกแบบ LL คือหลอดปีกที่ขาปีกถูกนํามาเป็นรูป LL (ปีกปีกที่ซ้อนกัน) และแผ่นปีกอลูมิเนียมหรือปีกทองแดงถูกนํามาใช้กับหลอดฐานภายใต้ความดันอย่างไรก็ตาม, ขาถูกสร้างขึ้นก่อนเพื่อให้ขาหนึ่งทับกับขาอื่น, เพิ่มความคุ้มกันของหลอดฐานและพื้นที่สัมผัสทางความร้อนของหลอด finned.เครื่องทําความร้อนอากาศ., อุณหภูมิการทํางานสูงสุดสามารถถึง 180 °C
การออกแบบปีกทรง "LL" มีปีกติดต่อกัน ที่บิดกันเพื่อป้องกันการเคลื่อนไหวและการแยกปีกเรียบเรียบที่มีรูปร่าง "LL" ตรงกับพื้นผิวของท่อท่อเหล็กไร้รอย ให้ความต้านทานต่ํามากต่อการไหลของอากาศ/ก๊าซ และให้ความมั่นคงว่าการปนเปื้อนถูกรักษาให้น้อยที่สุดด้านล่างของปีกติดต่อกับท่อฐานและให้เสื้อครบถ้วนตลอดความยาวของปีก ดังนั้นชื่อนี้จึงใช้สําหรับการใช้งานที่การกัดกรองเป็นปัจจัยหลอดปีกชนิด LL นี้มักจะใช้เป็นตัวแทนของปีก extruded ราคาแพงในสภาพแวดล้อมที่กัดสนอง.
การถ่ายทอดความร้อนจากของเหลวร้อนไปยังของเหลวเย็นๆ ผ่านผนังท่อเป็นเหตุผลที่พวกเราหลายคนใช้ท่อปีก
แต่คุณอาจถามว่า ข้อดีหลักของการใช้ท่อปีกคืออะไร? ทําไมคุณไม่สามารถใช้ท่อปกติเพื่อการโอนนี้ได้? คุณสามารถ แต่อัตราจะช้ากว่ามาก
ด้วยการไม่ใช้ท่อปีกพื้นที่พื้นผิวภายนอกไม่ใหญ่กว่าพื้นที่พื้นผิวภายในน้ํายาที่มีสัมพันธ์การถ่ายทอดความร้อนต่ําที่สุด จะกําหนดอัตราการถ่ายทอดความร้อนโดยรวม. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
ท่อปีกเพิ่มขึ้นนอกพื้นที่พื้นผิว ด้วยการมีท่อปีกในสถานที่ มันเพิ่มอัตราการถ่ายทอดความร้อนโดยรวมจากนั้นจึงลดจํานวนท่อทั้งหมดที่จําเป็นสําหรับการใช้งานที่ได้รับ ซึ่งก็ลดขนาดอุปกรณ์ทั้งหมดและสามารถในระยะยาวลดต้นทุนของโครงการในหลายกรณีการใช้งาน ท่อปีกหนึ่งท่อสามารถแทนท่อเปลือย 6 ช่องหรือมากกว่า โดยมีค่าใช้จ่ายน้อยกว่า 1/3 และขนาดน้อยกว่า 1/4
สําหรับการใช้งานที่เกี่ยวข้องกับการถ่ายทอดความร้อนจากของเหลวร้อนไปยังของเหลวเย็นผ่านผนังท่อ, ท่อปีกถูกใช้ในกรณีที่ของเหลวหนึ่งคืออากาศ หรือก๊าซอื่นๆ, คอเปิเซนต์การถ่ายทอดความร้อนทางด้านอากาศจะต่ํากว่ามาก ดังนั้นพื้นที่พื้นผิวการถ่ายทอดความร้อนเพิ่มเติมหรือเครื่องแลกเปลี่ยนท่อปีกจะมีประโยชน์มากการไหลของรูปแบบทั้งหมดของเครื่องแลกเปลี่ยนท่อปีกมักจะเป็นการไหลข้าม, อย่างไรก็ตาม, มันสามารถเป็นกระแสขนานหรือกระแสตรงข้าม.
ปีกใช้ในการเพิ่มพื้นที่พื้นผิวประสิทธิภาพของท่อแลกเปลี่ยนความร้อนท่อที่มีปีกใช้เมื่อสัดส่วนการถ่ายทอดความร้อนด้านนอกของท่อต่ํากว่าที่ด้านในหมายความว่า ความร้อนที่ถ่ายทอดจากของเหลวไปยังก๊าซ, ค้างหอมไปยังก๊าซ, เช่น แลกเปลี่ยนความร้อนจากก๊าซไปยังอากาศ, และแลกเปลี่ยนความร้อนจากของเหลวไปยังอากาศ
อัตราที่การถ่ายทอดความร้อนดังกล่าวสามารถเกิดขึ้นขึ้นอยู่กับปัจจัยสามประการ (?? [1] ความแตกต่างของอุณหภูมิระหว่างของเหลวทั้งสอง)[2] คออฟเฟกชั่นการถ่ายทอดความร้อนระหว่างแต่ละของเหลวและผนังท่อ; และ [3] พื้นที่พื้นผิวที่ชลประทานแต่ละชนิดถูกเผชิญ
| ประเภท | คําอธิบาย | ท่อฐาน | รายละเอียดของปีก (mm) | ||
| ยาเกินค่าน้ํา (มม.) | ปีกปะทะ | ความสูงของปีก | หนาปลีก | ||
| ลงตัว | หลอดปีกประเภท G | 16-63 | 2.1-5 | < 17 | ~ 04 |
| ผงผง | โลหะผสมโลหะเดียว | 8-51 | 1.6-10 | < 17 | 0.2-0.4 |
| ท่อปีกล่าง ท่อปีกชนิด T | 10-38 | 0.6-2 | < 1.6 | ~ 03 | |
| หลอดไม้ยาง หลอดคลื่น | 16-51 | 30 สิงหาคม | < 2.5 | / | |
| เจ็บ | ท่อปีกชนิด l/kl/ll | 16-63 | 2.1-5 | < 17 | ~ 04 |
