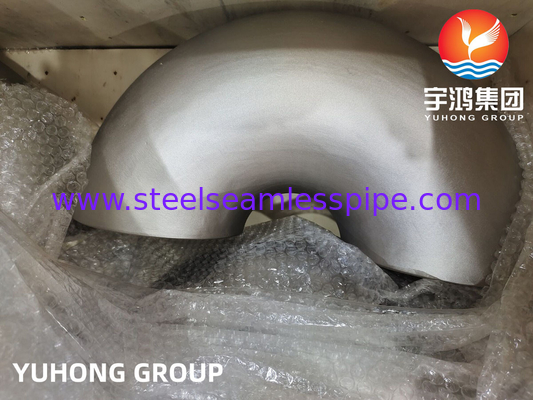

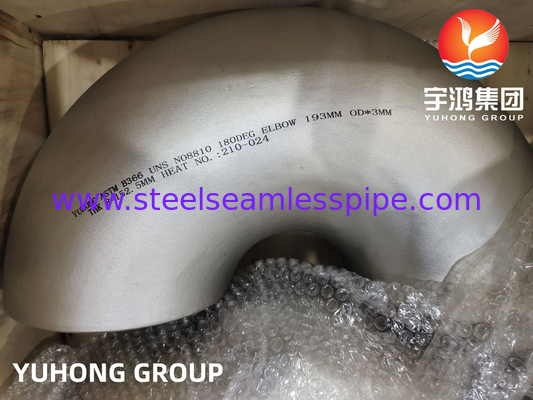

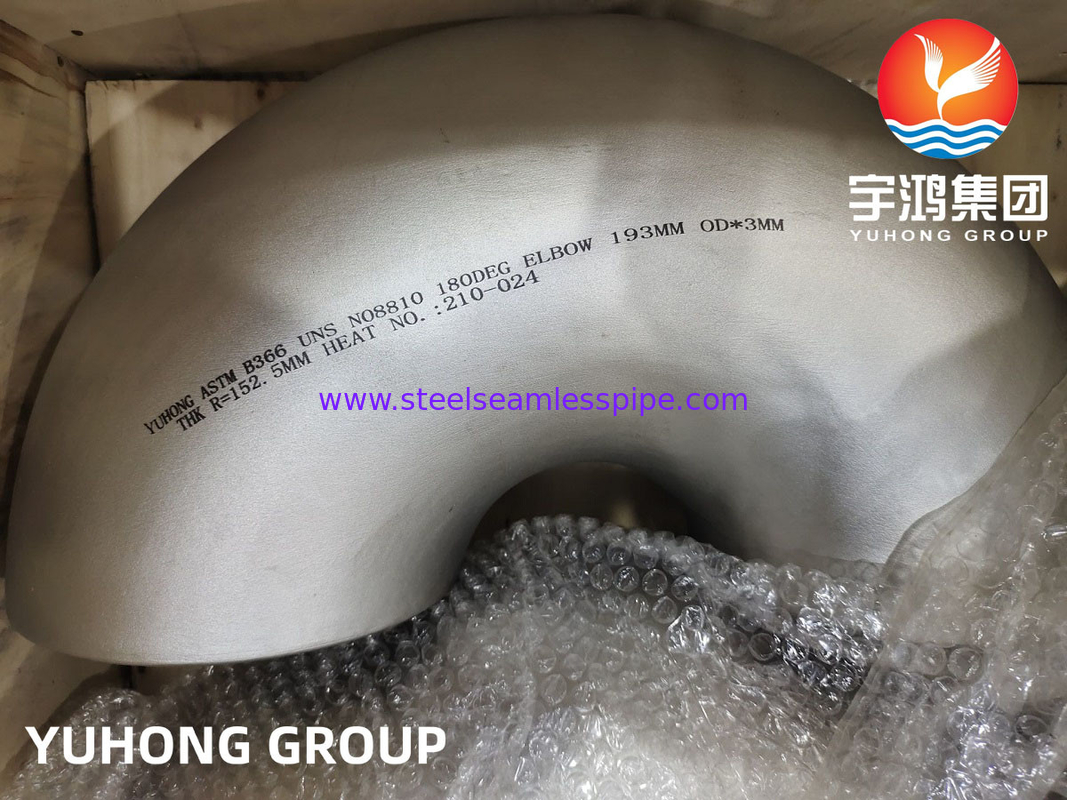

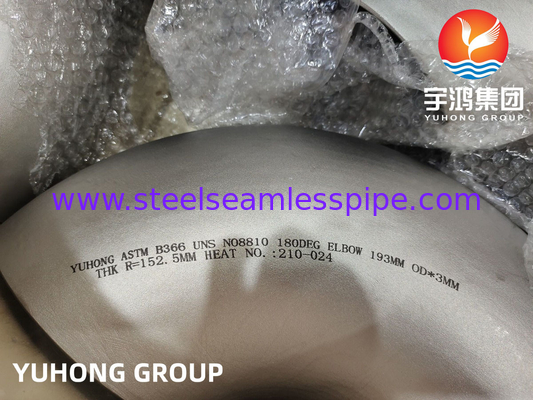

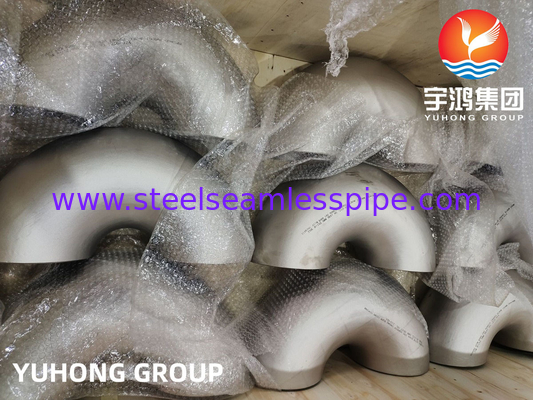

B16.9 ฟิตติ้งท่อเชื่อมก้น, ASTM B366 Incoloy 800H โลหะผสมนิกเกิล 180DEG.ข้อศอก
ASTM B366 เป็นข้อกำหนดมาตรฐานสำหรับอุปกรณ์นิกเกิลและโลหะผสมนิกเกิลที่ทำขึ้นจากโรงงานIncoloy 800H เป็นโลหะผสมนิกเกิลเหล็กโครเมียมซึ่งเป็นส่วนหนึ่งของข้อกำหนดนี้ข้องอ Incoloy 800H ได้รับการออกแบบมาโดยเฉพาะเพื่อให้ทนต่ออุณหภูมิและความดันสูง ทำให้เหมาะสำหรับการใช้งานที่ของเหลวหรือก๊าซถูกขนส่งที่อุณหภูมิและความดันสูงนอกจากนี้ยังมีความทนทานต่อการกัดกร่อนและการเกิดออกซิเดชันได้ดีเยี่ยม ทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่สมบุกสมบัน ซึ่งวัสดุอื่นๆ อาจสึกกร่อนหรือเสื่อมสภาพเมื่อเวลาผ่านไป
เกรดเทียบเท่าของ Incoloy 800/800H/800HT Buttweld Fittings
| มาตรฐาน |
เวอร์คสตอฟฟ์ NR. |
ยูเอ็นเอส |
มอก |
วท.บ |
กอส |
อฟน |
TH |
หรือ |
| อินโคลอย800 |
1.4876 |
N08800 |
เอ็นซีเอฟ 800 |
น่าน 15 |
ЭИ670 |
Z8NC32-21 |
X10NiCrAlTi32-20 |
XH32T |
| อินโคลอย 800H |
1.4958 / 1.4876 |
N08810 |
เอ็นซีเอฟ 800H |
น่าน 15(เหย้า) |
ЭИ670 |
Z8NC33-21 |
X5NiCrAlTi31-20 |
XH32T |
| อินโคลอย800HT |
1.4859 / 1.4876 |
N08811 |
เอ็นซีเอฟ 800เอชที |
น่าน 15(HT) |
ЭИ670 |
– |
X8NiCrAlTi32-21 |
XH32T |
การวิเคราะห์ทางกลของข้อต่อก้นเชื่อม Incoloy 800/800H/800HT
| องค์ประกอบ |
ความหนาแน่น |
จุดหลอมเหลว |
ความต้านแรงดึง |
ความแข็งแรงของผลผลิต (ออฟเซ็ต 0.2%) |
การยืดตัว |
| 800 / 800H / 800HT |
7.94 ก./ตร.ซม |
1385 °C (2525 °F) |
ปอนด์ต่อตารางนิ้ว – 75,000 , MPa – 520 |
ปอนด์ต่อตารางนิ้ว – 30,000 , MPa – 205 |
30 % |
องค์ประกอบทางเคมีของข้อต่อก้นเชื่อม Incoloy 800/800H/800HT
| ระดับ |
ค |
ล้าน |
ศรี |
ส |
ลูกบาศ์ก |
เฟ |
พรรณี |
Cr |
อัล |
Ti |
| 800 |
สูงสุด 0.10 |
สูงสุด 1.50 |
สูงสุด 1.00 |
สูงสุด 0.015 |
สูงสุด 0.75 |
39.50 นาที |
30.00 – 35.00 น |
19.00 – 23.00 น |
0.15 – 0.60 |
0.15 – 0.60 |
| 800H |
0.05 – 0.10 |
สูงสุด 1.50 |
สูงสุด 1.00 |
สูงสุด 0.015 |
สูงสุด 0.75 |
39.50 นาที |
30.00 – 35.00 น |
19.00 – 23.00 น |
0.15 – 0.60 |
0.15 – 0.60 |
| 800HT |
0.06 – 0.10 |
สูงสุด 1.50 |
สูงสุด 1.00 |
สูงสุด 0.015 |
สูงสุด 0.75 |
39.50 นาที |
30.00 – 35.00 น |
19.00 – 23.00 น |
0.15 – 0.60? |
0.15 – 0.60 |
เกรดวัสดุอื่น ๆ ของเหล็กโลหะผสมนิกเกิล:
ล้อแม็ก 200/นิกเกิล 200/NO2200/2.4066/ASTM B366 WPN;
ล้อแม็ก 201/นิกเกิล 201/NO2201/2.4068/ASTM B366 WPNL;
ล้อแม็ก 400/โมเนล 400/NO4400/NS111/2.4360/ASTM B366 WPNC;
ล้อแม็ก K-500/โมเนล K-500/NO5500/2.475;
ล้อแม็ก 600/อินโคเนล 600/NO6600/NS333/2.4816;
ล้อแม็ก 601/อินโคเนล 601/NO6001/2.4851;
ล้อแม็ก 625/อินโคเนล 625/NO6625/NS336/2.4856;
ล้อแม็ก 718/อินโคเนล 718/NO7718/GH169/GH4169/2.4668;
ล้อแม็ก 800/อินโคลอย 800/NO8800/1.4876;
ล้อแม็ก 800H/อินโคลอย 800H/NO8810/1.4958;
ล้อแม็ก 800HT/อินโคลอย 800HT/NO8811/1.4959;
ล้อแม็ก 825/อินโคลอย 825/NO8825/2.4858/NS142;
ล้อแม็ก 925/อินโคลอย 925/NO9925;
Hastelloy C/ล้อแม็ก C/NO6003/2.4869/NS333;
ล้อแม็ก C-276/Hastelloy C-276/N10276/2.4819;
ล้อแม็ก C-4/Hastelloy C-4/NO6455/NS335/2.4610;
ล้อแม็ก C-22/Hastelloy C-22/NO6022/2.4602;
ล้อแม็ก C-2000/Hastelloy C-2000/NO6200/2.4675;
ล้อแม็ก B/Hastelloy B/NS321/N10001;
ล้อแม็ก B-2/Hastelloy B-2/N10665/NS322/2.4617;
ล้อแม็ก B-3/Hastelloy B-3/N10675/2.4600;
ล้อแม็ก X/Hastelloy X/NO6002/2.4665;
ล้อแม็ก G-30/Hastelloy G-30/NO6030/2.4603;
ล้อแม็ก X-750/Inconel X-750/NO7750/GH145/2.4669;
ล้อแม็ก 20/ช่างไม้ 20Cb3/NO8020/NS312/2.4660;
ล้อแม็ก 31/NO8031/1.4562;
ล้อแม็ก 901/NO9901/1.4898;
อินคอลอย 25-6Mo/NO8926/1.4529/อินคอลอย 926/อัลลอย 926;
อินโคเนล 783/UNS R30783;
มีข้องอหลายประเภทที่ใช้ในระบบท่อ ได้แก่ :
1. ข้องอ 45 องศา ข้องอชนิดนี้เปลี่ยนทิศทางการไหลได้ 45 องศา
2. ข้องอ 90 องศา ข้องอชนิดนี้จะเปลี่ยนทิศทางการไหลได้ 90 องศา
3. ข้องอ 180 องศา: ข้องอชนิดนี้จะเปลี่ยนทิศทางการไหลได้ 180 องศา ทำให้กลับทิศทางการไหลได้อย่างมีประสิทธิภาพ
4. ข้องอรัศมีสั้น: ข้องอประเภทนี้มีระยะห่างระหว่างจุดศูนย์กลางถึงปลายที่สั้นกว่าข้องอมาตรฐาน จึงเหมาะสำหรับใช้ในพื้นที่จำกัด
5. ข้องอรัศมียาว: ข้องอประเภทนี้มีระยะจากศูนย์กลางถึงปลายที่ยาวกว่าข้องอมาตรฐาน ซึ่งช่วยลดแรงเสียดทานและการสูญเสียแรงดันในระบบ
แอพพลิเคชั่น
ข้องอโลหะผสมนิกเกิลมักใช้ในระบบท่อเพื่อให้ทนทานต่อการกัดกร่อนและสภาพแวดล้อมที่มีอุณหภูมิสูงได้ดีเยี่ยมมักใช้ในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี เคมีภัณฑ์ และการผลิตไฟฟ้าการใช้งานเฉพาะบางอย่างรวมถึงท่อส่งน้ำมันและก๊าซ กระบวนการทางเคมี และระบบไอน้ำ
1. วิศวกรรมทางทะเล
2. อุปกรณ์แปรรูปสารเคมีและไฮโดรคาร์บอน
3. ถังน้ำมันและถังน้ำจืด
4. ภาพนิ่งปิโตรเลียม
5. เครื่องทำความร้อนแบบไล่อากาศ
6. เครื่องทำน้ำอุ่นป้อนหม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อนอื่น ๆ
7.วาล์ว,ปั้ม,เพลา,พอดีtings และรัด
8. เครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม
9. ตัวทำละลายคลอรีน
10. หอกลั่นน้ำมันดิบ
