Yuhong Holding Group Co., LTD
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | YUHONG |
| ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| หมายเลขรุ่น: | F317L/UNS S31703/1.4449 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| รายละเอียดการบรรจุ: | พาเลท, กล่องไม้อัด |
| เวลาการส่งมอบ: | 7 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| แสงสูง: | Spade Paddle Steel Flanges,SA182 F317 Blind Flanges,1.4449 หน้าแปลนเหล็ก |
||
|---|---|---|---|

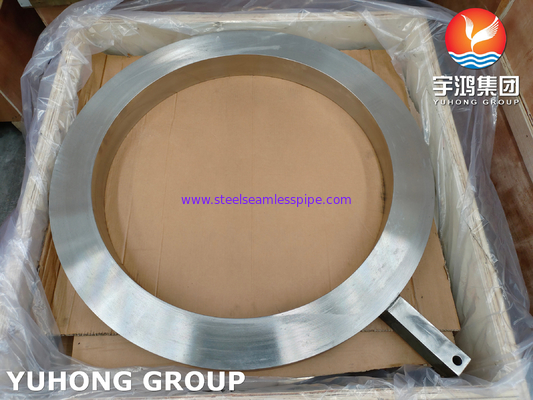

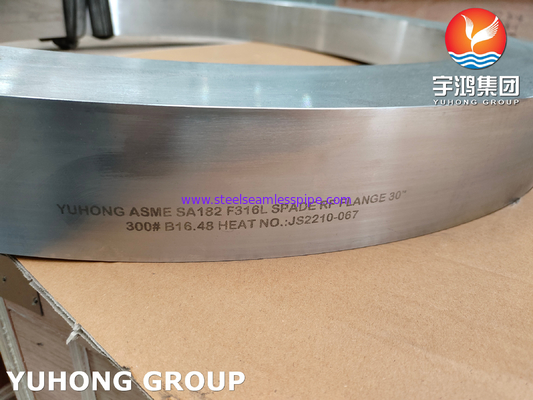

จอบพาย/ช่องว่าง/หน้าแปลนมู่ลี่ SA182 F317L / UNS S31703 / 1.4449 B16.48
จอบหน้าแปลนคืออะไร?
จอบหน้าแปลนเป็นโลหะชิ้นกลมที่มีแท็บขนาดเล็กและได้รับการออกแบบให้สอดเข้าไประหว่างข้อต่อหน้าแปลนแล้วยึดให้แน่นด้วยการขันโบลต์สิ่งนี้จะปิดท่อและป้องกันการปนเปื้อนข้ามระหว่างของเหลวและช่วยให้วิศวกรสามารถทำงานในท่อได้
ใช้กันอย่างแพร่หลายในอุตสาหกรรมน้ำมันและกระบวนการทางเคมี หน้าแปลนจอบสามารถนำไปใช้กับอุตสาหกรรมอื่น ๆ ที่มีความต้องการเพื่อปิดการไหลของวัสดุหนึ่งไปยังอีกวัสดุหนึ่ง
โดยทั่วไปหน้าแปลนจอบจะถูกเก็บไว้ในตำแหน่งเพื่อให้สามารถไหลได้ตามปกติเมื่อการไหลจำเป็นต้องหยุดลง หน้าแปลนจอบหมุนจะถูกหมุนไปที่ตำแหน่งปิดและท่อจะปิดทั้งหมดเพื่อไม่ให้มีการไหล
โดยทั่วไป หน้าแปลนจอบมีจำหน่ายตามข้อกำหนด API 590 และ ASTM 16.48 หรือผลิตตามความต้องการของลูกค้า
เกรดเทียบเท่าของหน้าแปลนสแตนเลส ASME SA182 F317L
| มาตรฐาน | เวอร์คสตอฟฟ์ NR. | ยูเอ็นเอส | มอก | TH |
| เอสเอส 317 | 1.4449 | S31700 | มอก.317 | – |
| เอสเอส317ล | 1.4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
องค์ประกอบทางเคมีของหน้าแปลนสแตนเลส ASME SA182 F317L
| ระดับ | ค | ล้าน | ศรี | พี | ส | Cr | โม | พรรณี | เฟ |
| เอสเอส 317 | สูงสุด 0.08 | สูงสุด 2.0 | สูงสุด 1.0 | สูงสุด 0.045 | สูงสุด 0.030 | 18.00 – 20.00 น | 3.00 – 4.00 น | 11.00 – 15.00 น | 57.845 นาที |
| เอสเอส317ล | สูงสุด 0.035 | สูงสุด 2.0 | สูงสุด 1.0 | สูงสุด 0.045 | สูงสุด 0.030 | 18.00 – 20.00 น | 3.00 – 4.00 น | 11.00 – 15.00 น | 57.89 นาที |
ความแข็งแรงทางกลของASME SA182 F317L หน้าแปลนสแตนเลส
| ความหนาแน่น | จุดหลอมเหลว | ความต้านแรงดึง | ความแข็งแรงของผลผลิต (ออฟเซ็ต 0.2%) | การยืดตัว |
| 7.9 ก./ตร.ซม | 1400 °C (2550 °F) | ปอนด์ต่อตารางนิ้ว – 75,000 , MPa – 515 | ปอนด์ต่อตารางนิ้ว – 30000 , MPa – 205 | 35 % |
| 7.9 ก./ตร.ซม | 1400 °C (2550 °F) | ปอนด์ต่อตารางนิ้ว – 75,000 , MPa – 515 | ปอนด์ต่อตารางนิ้ว – 30000 , MPa – 205 | 35 % |
ASME SA182 F317L หน้าแปลนสแตนเลส
| มาตรฐาน | ระดับ | เส้นผ่านศูนย์กลาง | เส้นผ่านศูนย์กลางของสลักเกลียว | จำนวนสลักเกลียว | ขนาดกลอน | เส้นผ่านศูนย์กลางของรูสลักเกลียว |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | เอ็ม 12 | 14 |
| AS 2129 หน้าแปลน | ตาราง ค | 95 | 67 | 4 | 13 | 14 |
| ตาราง ง | 95 | 67 | 4 | 13 | 14 | |
| ตาราง E | 95 | 67 | 4 | 13 | 14 | |
| ตาราง F | 95 | 67 | 4 | 13 | 14 | |
| ตาราง H | 114 | 83 | 4 | 16 | 17 | |
| โต๊ะเจ | 114 | 83 | 4 | 16 | 17 | |
| ANSI B16.5 | แอนซี 150 | 89 | 60 | 4 | 13 | 16 |
| แอนซี 300 | 95 | 67 | 4 | 13 | 16 | |
| มาตรฐาน ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
| มาตรฐาน ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
| แอนซี 1500 | 121 | 83 | 4 | 19 | 22 | |
| หน้าแปลน ISO 7005 (DIN) | พนง.6 | 80 | 55 | 4 | เอ็ม 10 | 11 |
| PN10 | 95 | 65 | 4 | เอ็ม 12 | 14 | |
| พน.16 | 95 | 65 | 4 | เอ็ม 12 | 14 | |
| PN20 | 90 | 60.5 | 4 | เอ็ม 14 | 16 | |
| PN25 | 95 | 65 | 4 | เอ็ม 12 | 14 | |
| PN40 | 95 | 65 | 4 | เอ็ม 12 | 14 |
ASME SA182 F317L หน้าแปลนสแตนเลสคะแนนความดัน
| อุณหภูมิ°ฉ | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
|---|---|---|---|---|---|---|---|
| -20 ถึง 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
| 300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
| 400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
| 500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
| 600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
| 650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
| 700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
| 750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
| 800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
| 850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
| 900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 950 | 35 | 385 | 515 | 775 | 1160 | 2473 | 3220 |
| 1,000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
| 1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
| 1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
| 1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 2513 |
| 1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
| 1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
| 1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
| 1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
| 1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
| 1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
| 1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
หน้าแปลนชนิดต่าง ๆ ที่เราสามารถจัดหาได้ดังต่อไปนี้
1. หน้าแปลนสลิปออน
หน้าแปลนแบบสลิปออนมีต้นทุนเริ่มต้นที่ต่ำกว่าหน้าแปลนคอเชื่อม เนื่องจากต้องการความแม่นยำน้อยกว่าในการตัดท่อตามความยาว และช่วยให้จัดตำแหน่งได้ง่ายขึ้นในการประกอบอย่างไรก็ตาม ความแข็งแรงที่คำนวณได้ภายใต้แรงดันภายในจะอยู่ที่ประมาณ 2/3 ของความแข็งแรงของหน้าแปลนคอเชื่อม และอายุการใช้งานภายใต้ความล้าจะสั้นกว่า 1/3Slip-on Flanges จำกัดขนาด 1/2" ถึง 2½" ในมาตรฐาน 1500lbs
2. หน้าแปลนเกลียว
หน้าแปลนเกลียวใช้สำหรับงานพิเศษสามารถประกอบได้โดยไม่ต้องเชื่อมและสามารถใช้ในงานที่มีความดันสูงมาก - ที่หรือใกล้ความดันบรรยากาศ - ซึ่งโลหะผสมเหล็กมีความสำคัญต่อความแข็งแรงหน้าแปลนเกลียวไม่เหมาะกับสภาวะที่เกี่ยวข้องกับอุณหภูมิหรือความเค้นดัด หรือภายใต้สภาวะที่เป็นวงจรซึ่งอาจเกิดการรั่วไหลผ่านเกลียวได้
3. หน้าแปลนเชื่อมคอ
Weld Neck Flanges มีศูนย์กลางที่เรียวยาวและการเปลี่ยนแปลงของความหนาอย่างค่อยเป็นค่อยไปในบริเวณรอยเชื่อมที่ก้นเชื่อมเข้ากับท่อดุมทรงเรียวให้การเสริมแรงที่สำคัญกับหน้าแปลนและต้านทานการกระแทกหน้าแปลนประเภทนี้เหมาะสำหรับสภาพการใช้งานที่รุนแรงซึ่งเป็นผลมาจากความดันสูง อุณหภูมิต่ำกว่าศูนย์หรืออุณหภูมิสูง
4. หน้าแปลนตาบอด
Blind Flanges ใช้เพื่อปิดปลายท่อ วาล์ว และช่องเปิดของภาชนะรับความดันหน้าแปลนบอดสามารถรองรับความเครียดสูงจากแรงดันภายในและการโหลดโบลต์ได้ เนื่องจากความเค้นสูงสุดในหน้าแปลนบอดคือความเค้นดัดที่จุดศูนย์กลาง
5. หน้าแปลนเชื่อมซ็อกเก็ต
Socket Weld Flanges ถูกพัฒนาขึ้นเพื่อใช้กับท่อแรงดันสูงขนาดเล็กด้วยการเชื่อมภายใน หน้าแปลนเชื่อมเบ้าจะแข็งแรงกว่าและมีความล้ามากกว่าการเชื่อมหน้าแปลนสลิปออนสองเท่าสามารถบรรลุสภาวะการเจาะที่เรียบได้อย่างง่ายดายโดยการเจียรรอยเชื่อมภายในหน้าแปลนนี้ใช้กันทั่วไปในระบบท่อกระบวนการเคมี
6. Lap Joint Flanges
Lap Joint Flanges ใช้กับต้นขั้วของ Lap JointLap joint flanges มักใช้ในระบบท่อเหล็กกล้าคาร์บอนหรือโลหะผสมต่ำที่จำเป็นต้องถอดชิ้นส่วนเพื่อตรวจสอบและทำความสะอาดบ่อยครั้งไม่ควรใช้เมื่อเกิดแรงเค้นดัดอย่างรุนแรง
แอปพลิเคชัน
